Переделка зарядного Dewalt DCB115 (12-20V Max) на 220в схема
|
|
|
victorkulynych
|
Дата: Пятница, 17.04.2020, 18:19 | Сообщение # 61
|
|
|
У меня где-то через год после переделки пробилась диодная сборка HTR20L100CT. Поставил аналог на 30А 60В, но она тоже через 30 минут пробилась. Что может быть?
Сообщение отредактировал victorkulynych - Пятница, 17.04.2020, 18:19 |
|
|
|
|
|
Anat78
|
Дата: Пятница, 17.04.2020, 18:38 | Сообщение # 62
|
Администраторы
Anat78
Майор
- Сообщений:7051
- Репутация:59±
|
Надо ставить именно 20100 и вентилятор, или уменьшать ток заряда
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
xxsevarnadze
|
Дата: Вторник, 05.05.2020, 19:16 | Сообщение # 63
|
|
|
Какое сечение провода для домотки dcb115
|
|
|
|
|
|
Anat78
|
Дата: Суббота, 09.05.2020, 10:59 | Сообщение # 64
|
Администраторы
Anat78
Майор
- Сообщений:7051
- Репутация:59±
|
Цитата xxsevarnadze (  ) Какое сечение провода для домотки dcb115
0,2 по меди
Немного изменили входной дроссель в зарядном, но это ничего не меняет
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
zeotcg
|
Дата: Пятница, 22.05.2020, 01:22 | Сообщение # 65
|
|
|
Переделал ДВЕ зарядки по изложенной здесь и в видео от SergILD методике.
Разъединил параллельные вторичные обмотки трансформатора и соединил их последовательно.
Впаял вместо одной перемычки (перемычки для керамических резисторов) терморезистор 10ом.
https://www.youtube.com/watch?v=HPGY-VoGldE
Зарядки 201924DB и 201931DB.
Обе правильно мигают красной лампой (без морзянки), но одна уходит в бесконечную зарядку аккума и красная лампа так и не загорается постоянно. Другая все же зажигает красную лампу постоянно (хотя зарядка 4Ач аккума длится очень долго), но на фоне постоянного свечения просматривается модуляция морзянкой (не сильная).
Проверил, не соединил ли обмотки встречно - при встречном соединении зарядка вообще не начинается и красная лампа не горит совсем.
Получается, что метод как бы на пределе - одна зарядка кое-как заряжает аккум, другая, если и заряжает, то бесконечно долго (за ночь так и не прекратила моргать).
Как можно допилить переделки, чтобы процесс заряда был устойчивам ?Добавлено (23.05.2020, 13:11)
---------------------------------------------
Anat78, так можно что-то скорректировать в схеме, чтобы аккумулятор заряжался до конца, а процесс заряда был хоть и долгим, но прекращался без всякого подмигивания красной лампой?
Сообщение отредактировал zeotcg - Пятница, 22.05.2020, 01:29 |
|
|
|
|
|
Anat78
|
Дата: Воскресенье, 24.05.2020, 00:37 | Сообщение # 66
|
Администраторы
Anat78
Майор
- Сообщений:7051
- Репутация:59±
|
Цитата zeotcg ( ) Anat78, так можно что-то скорректировать в схеме, чтобы аккумулятор заряжался до конца, а процесс заряда был хоть и долгим, но прекращался без всякого подмигивания красной лампой?  что я и делаю уже поточно
Если допиливать способ SergILD то надо еще большую часть обвязки шим поменять
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
aksion2009
|
Дата: Вторник, 26.05.2020, 10:02 | Сообщение # 67
|
|
|

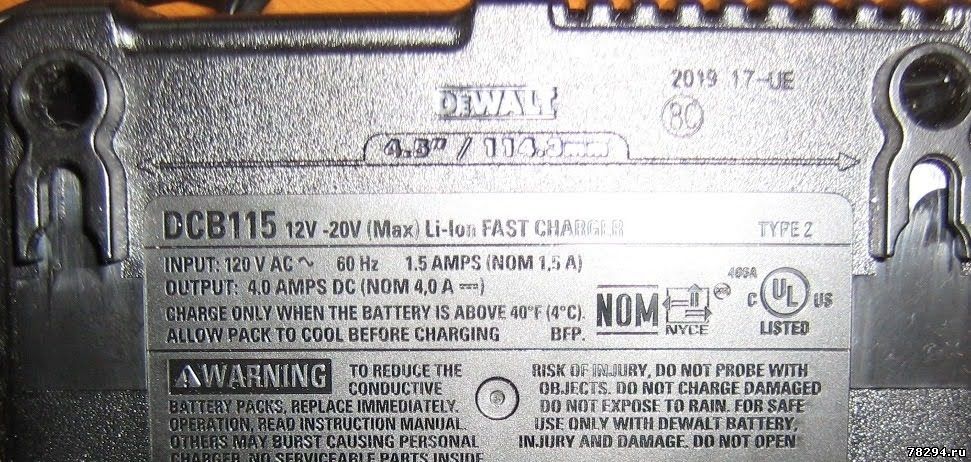

Купил новый DCB115 на 220в. как у него ограничить ток заряда ?
Сообщение отредактировал aksion2009 - Вторник, 26.05.2020, 10:02 |
|
|
|
|
|
Anat78
|
Дата: Вторник, 26.05.2020, 10:26 | Сообщение # 68
|
Администраторы
Anat78
Майор
- Сообщений:7051
- Репутация:59±
|
Поиграться с r17
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
|
vasvolwork2016
|
Дата: Четверг, 04.06.2020, 00:30 | Сообщение # 70
|
|
|

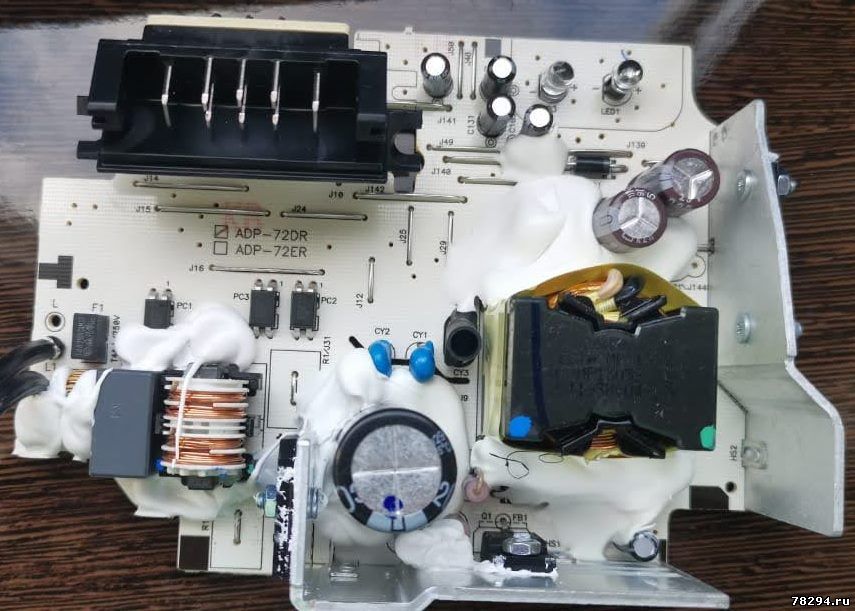

У меня така же плата ADP-72DR, принесли на ремонт переделаную(конденсатор, термистор, варистор), разобрал и увилел што вигорел термистор. Подскадите почему так случилось ? І нужна ли переподключать первичку ?
Сообщение отредактировал vasvolwork2016 - Четверг, 04.06.2020, 00:36 |
|
|
|
|
|
andreygrechanikov
|
Дата: Пятница, 19.06.2020, 15:38 | Сообщение # 71
|
Пользователи
andreygrechanikov
Рядовой
|
Добрый день. Зарядник dcb107 (PBM27A-210). Определил, что не работает высокая часть. Хочу ее заменить внешним блоком питания, что бы понять стоит ли заморачиваться с ремонтом ( а то может и управление зарядкой неисправно). Подскажите какие напряжения выходе импульсного трансформатора? Спасибо!
Напряжение аккумуляторов 14,4v, емкость 1,3 Аh, 19W.
Сообщение отредактировал andreygrechanikov - Пятница, 19.06.2020, 15:41 |
|
|
|
|
|
Anat78
|
Дата: Пятница, 19.06.2020, 18:18 | Сообщение # 72
|
Администраторы
Anat78
Майор
- Сообщений:7051
- Репутация:59±
|
значит надо подавать на АБ - 18 вольт
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
Anat78
|
Дата: Суббота, 20.06.2020, 09:42 | Сообщение # 73
|
Администраторы
Anat78
Майор
- Сообщений:7051
- Репутация:59±
|
Цитата vasvolwork2016 ( ) Подскадите почему так случилось ? І нужна ли переподключать первичку ?
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
youth46
|
Дата: Воскресенье, 21.06.2020, 20:10 | Сообщение # 74
|
Пользователи
youth46
Рядовой
- Сообщений:15
- Репутация:0±
|

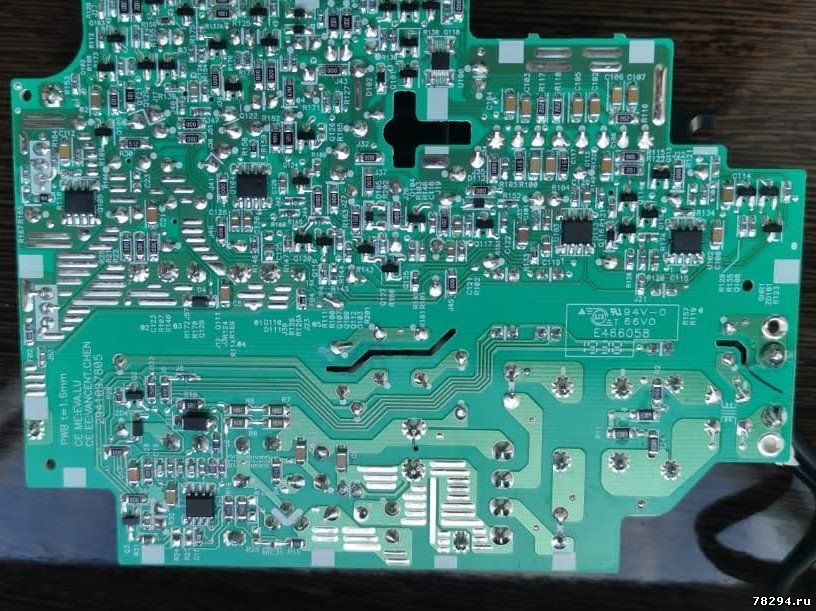

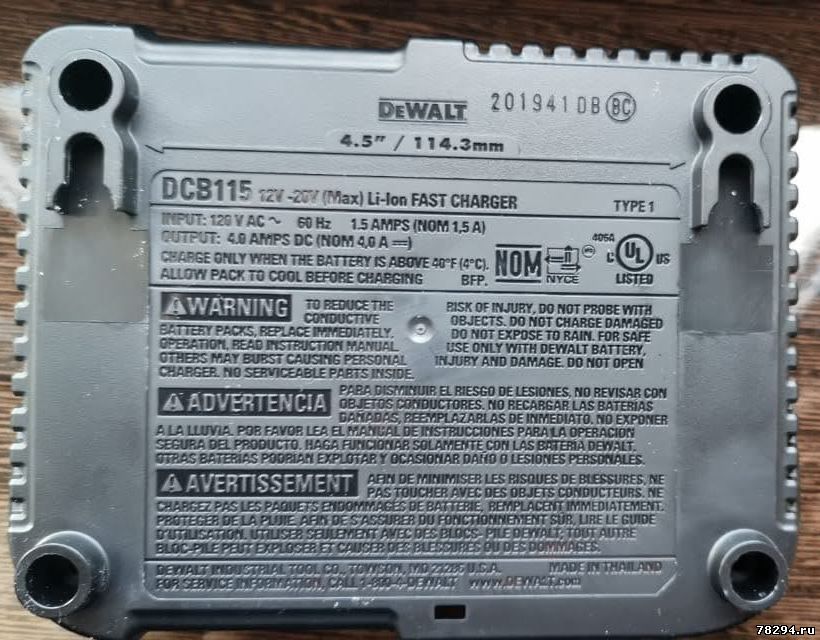

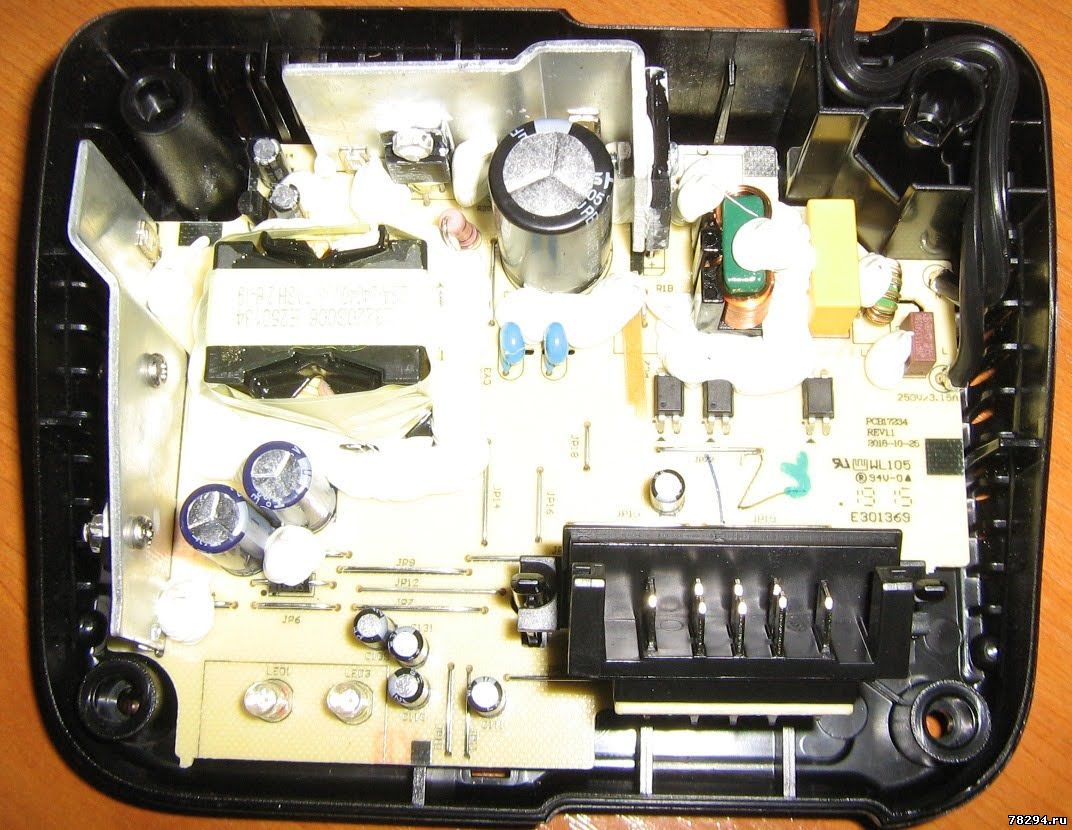

Добрый день. Пришла зарядка DCB115 20-го года выпуска. Тайланд.
От пред идущих плата отличается. Кто нибудь сталкивался с переделкой таких?
Сообщение отредактировал youth46 - Воскресенье, 21.06.2020, 20:13 |
|
|
|
|
|
Anat78
|
Дата: Воскресенье, 21.06.2020, 21:19 | Сообщение # 75
|
Администраторы
Anat78
Майор
- Сообщений:7051
- Репутация:59±
|
Все тоже самое:
Варианта есть 3 переделки на 220:
1) Ставить внутрь преобразователь 220-120вольт
2) Использовать внешний адаптер 220-120 вольт на 200 ватт http://serov1.ucoz.net/forum/16-36-1
3) Перемотать импульсный трансформатор и заменить детали в обвязке ИБП полностью по аналогии с зарядным для Европы
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
m-edik
|
Дата: Среда, 08.07.2020, 17:32 | Сообщение # 76
|
|
|

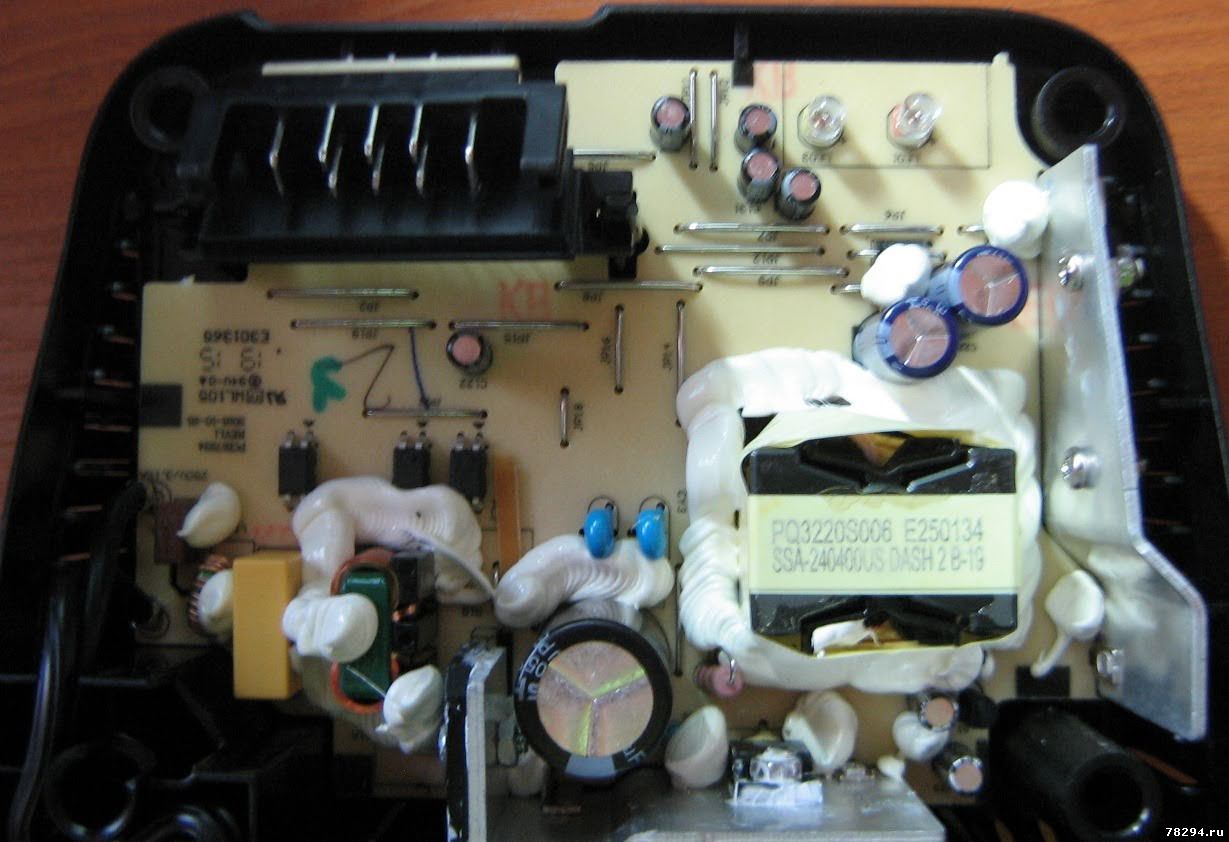

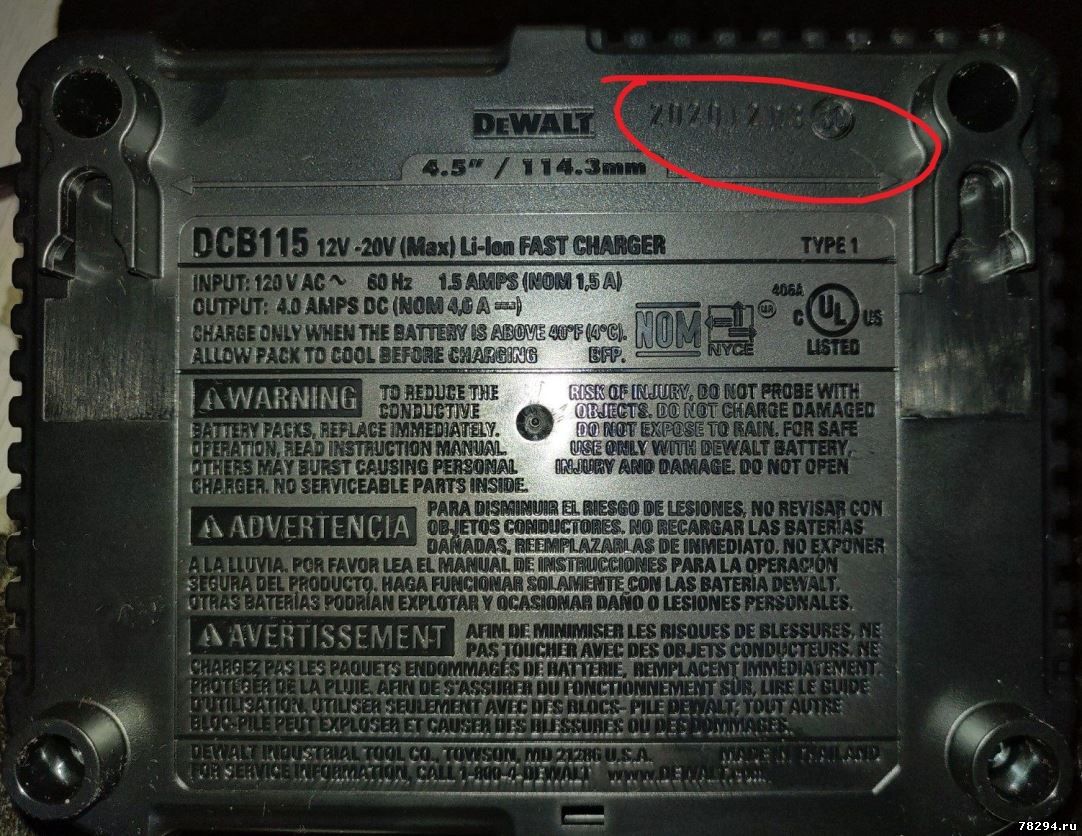

Получил тайскую зарядку dcb115 2020 года выпуска (модель такая же, как уже разместил фотки youth46).
начинаю "стандартную" переделку.
Сообщение отредактировал m-edik - Четверг, 09.07.2020, 14:21 |
|
|
|
|
|
Anat78
|
Дата: Среда, 08.07.2020, 17:59 | Сообщение # 77
|
Администраторы
Anat78
Майор
- Сообщений:7051
- Репутация:59±
|
Да варистор ставить после предохранителя
Делать так:
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
m-edik
|
Дата: Четверг, 09.07.2020, 11:09 | Сообщение # 78
|
|
|
Цитата Anat78 ( ) У меня где-то через год после переделки пробилась диодная сборка HTR20L100CT. Поставил аналог на 30А 60В, но она тоже через 30 минут пробилась. Что может быть?Сообщение victorkulynych -
Администраторы
Anat78
Полковник: Надо ставить именно 20100 и вентилятор |
|
|
|
|
|
Anat78
|
Дата: Четверг, 09.07.2020, 12:56 | Сообщение # 79
|
Администраторы
Anat78
Майор
- Сообщений:7051
- Репутация:59±
|
да в тайланд можно не менять
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
m-edik
|
Дата: Четверг, 09.07.2020, 13:54 | Сообщение # 80
|
|
|

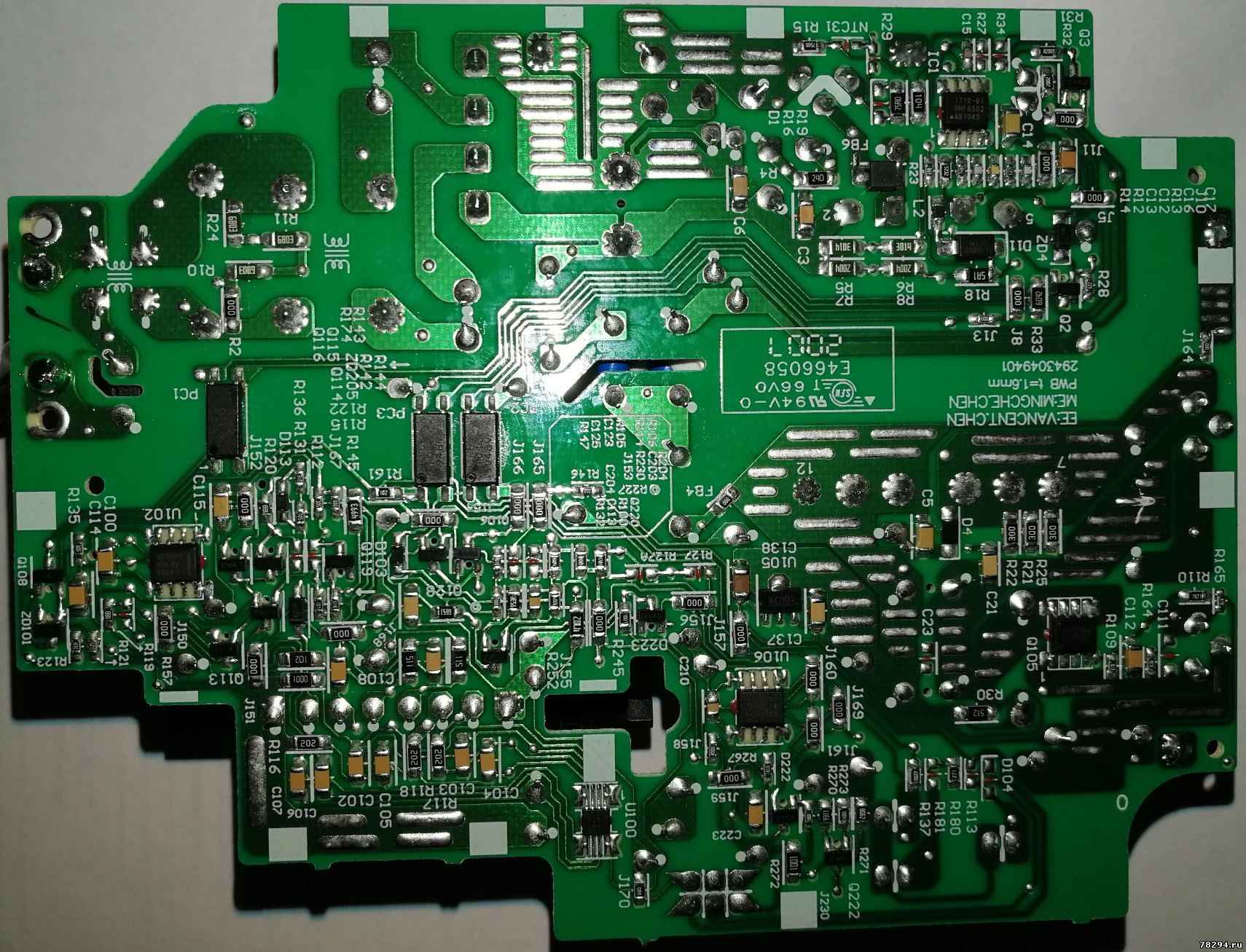

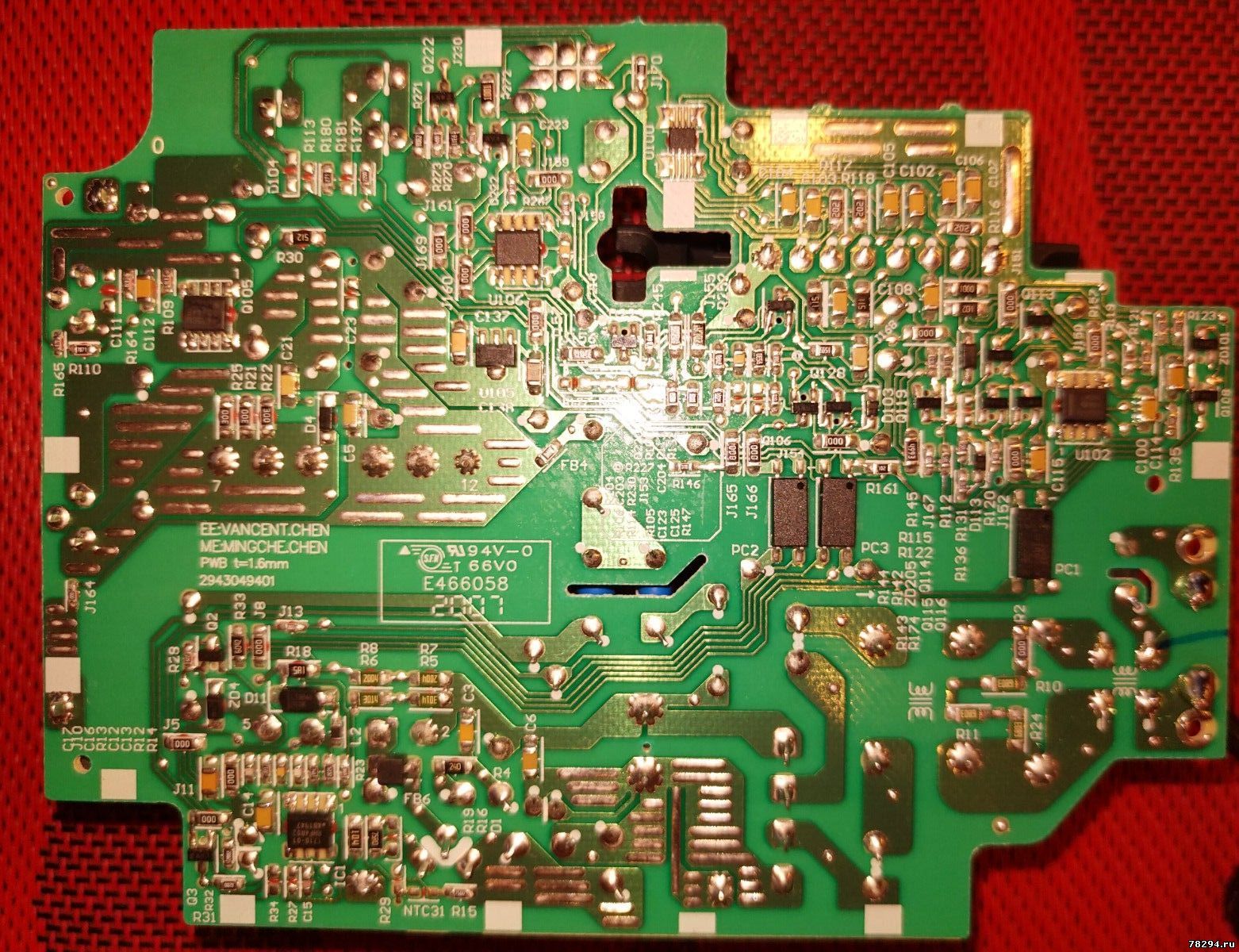

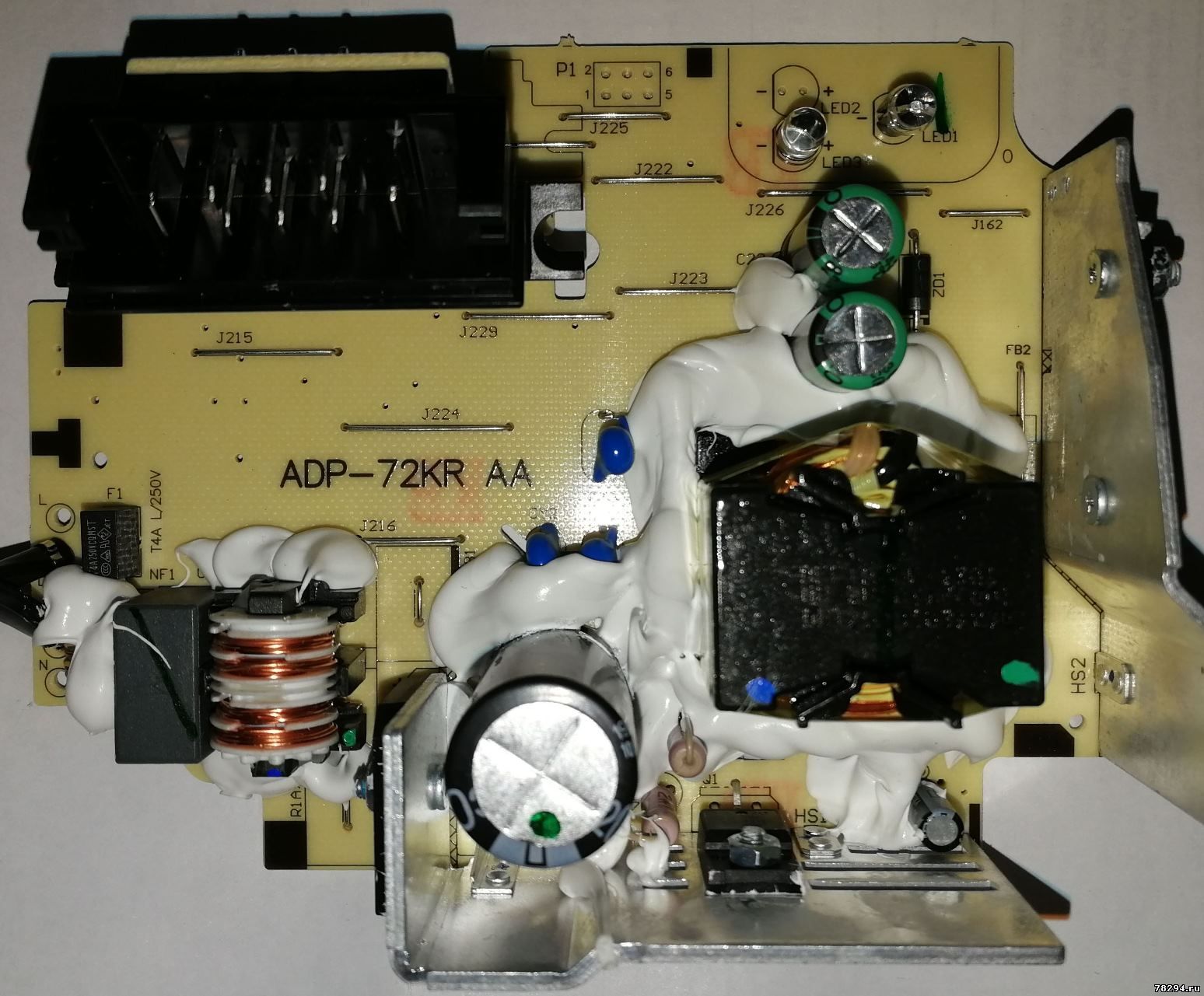

Цитата Пришла зарядка DCB115 20-го года выпуска. Тайланд.
Есть разметка под некоторые элементы, но не установлено, например, ещё один светодиод какой-то индикации и место под переключатель чего-то.

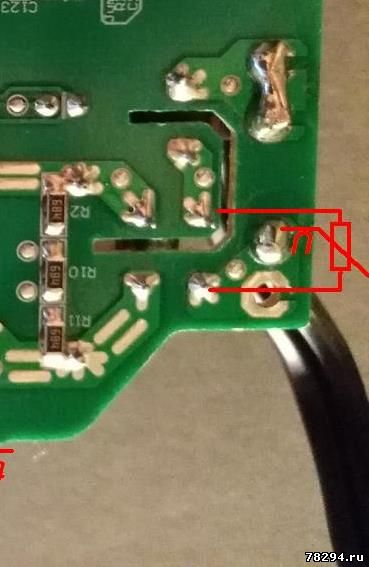

Нет на входе мощных керамических резисторов, но можно туда терморезистор вставить, вместо перемычки.
А вообще, очень интересно - это на развитие плата, или модификации для других рынков сбыта?

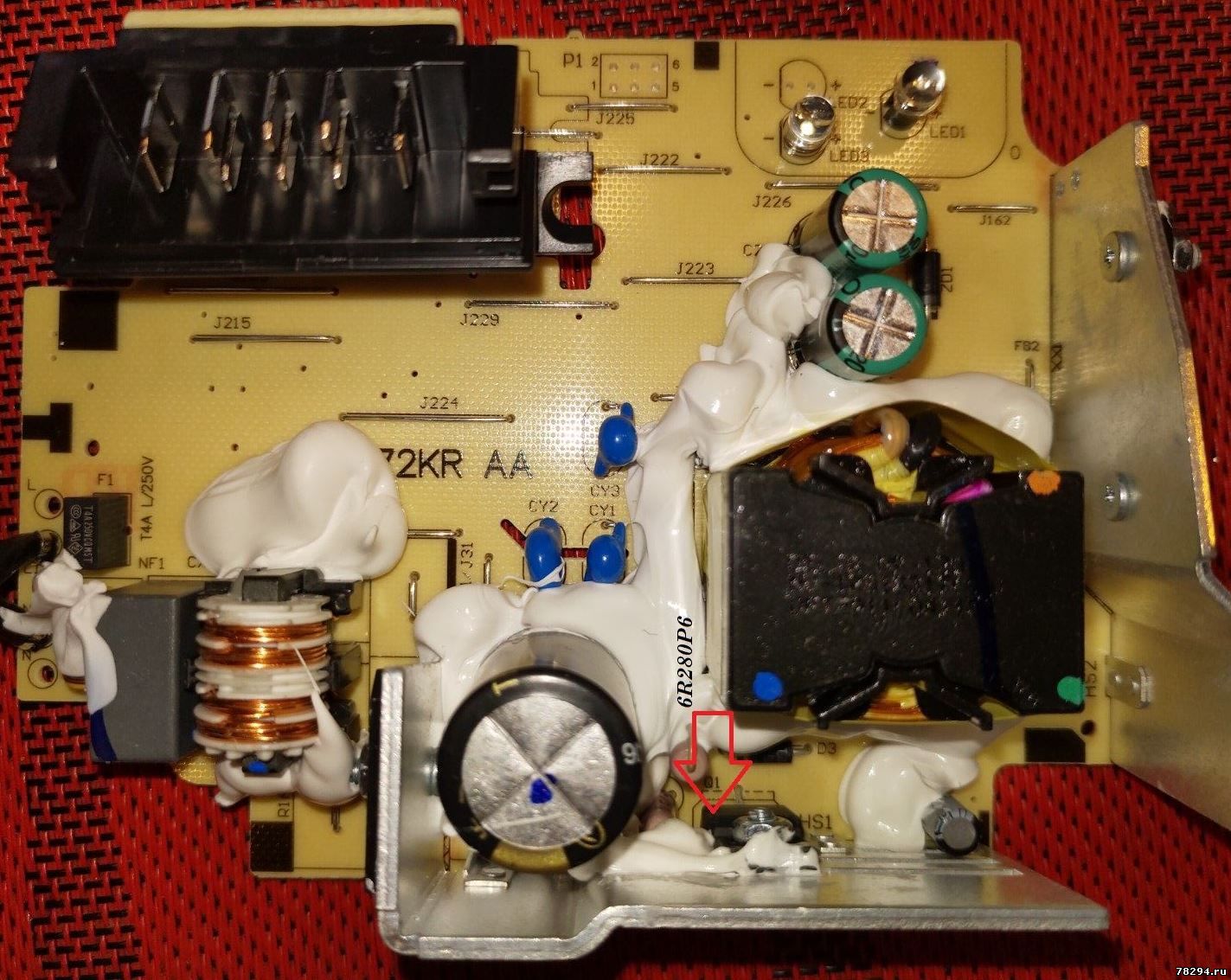

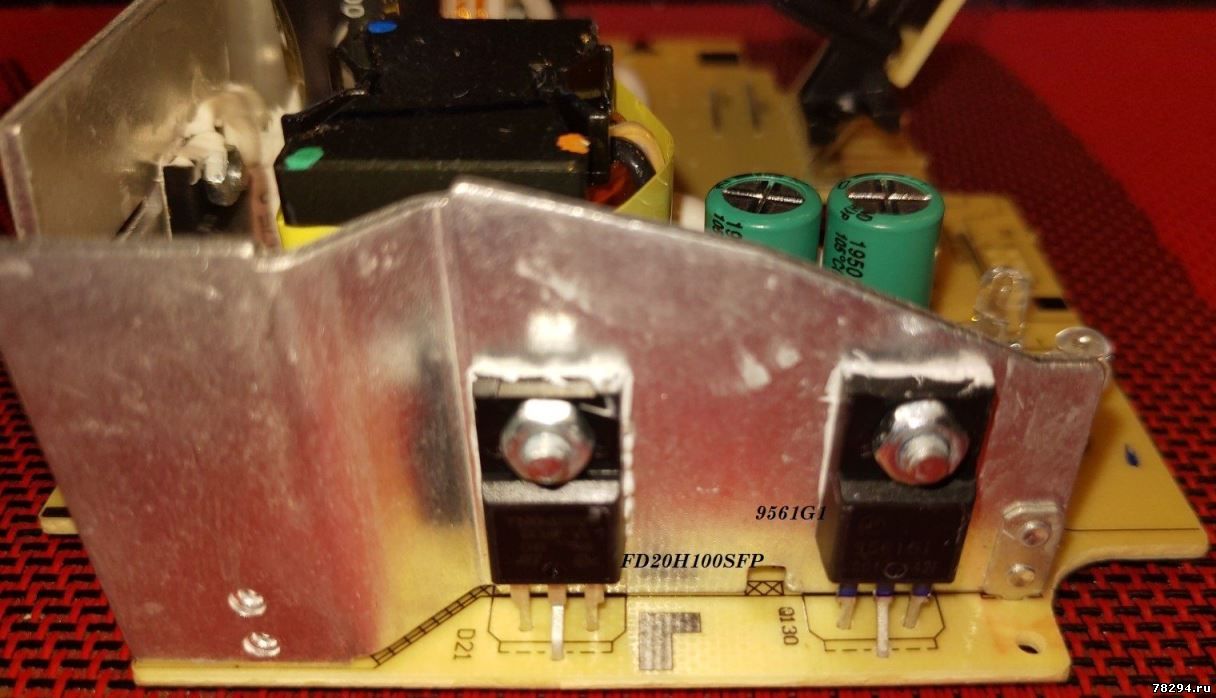

Установлены с завода:
MOSFETы:
Q1 - 6R280P6 (n-канальный) на 600 вольт до 13,8А
Q130 - 9561G1 (p-канальный) на 40 вольт до 36А
Сборка диодов:
D21 - FD20H100SFP 2 диода по 10А на 100 вольт.
Вот теперь думаю, что оставить, а что заменить?

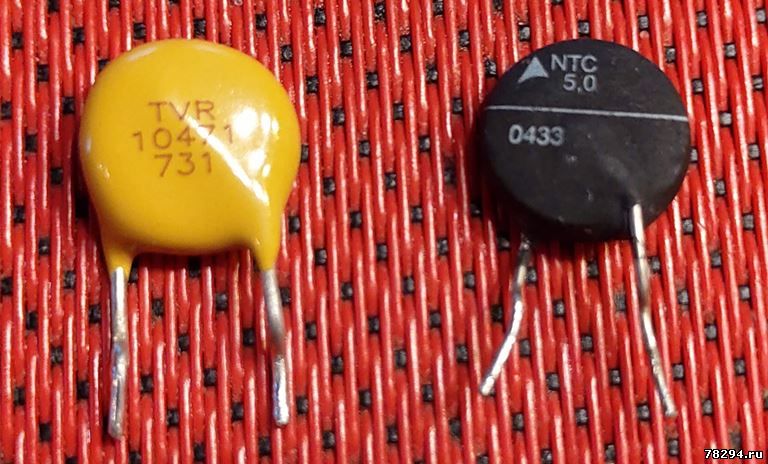

Есть вопрос к знающим: термистор можно на 5 Ом поставить с током до 2 А, или всё таки надо 10 Ом?
Сообщение отредактировал m-edik - Четверг, 09.07.2020, 18:25 |
|
|
|
|
|
Anat78
|
Дата: Четверг, 09.07.2020, 18:32 | Сообщение # 81
|
Администраторы
Anat78
Майор
- Сообщений:7051
- Репутация:59±
|
10
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
m-edik
|
Дата: Пятница, 10.07.2020, 09:10 | Сообщение # 82
|
|
|

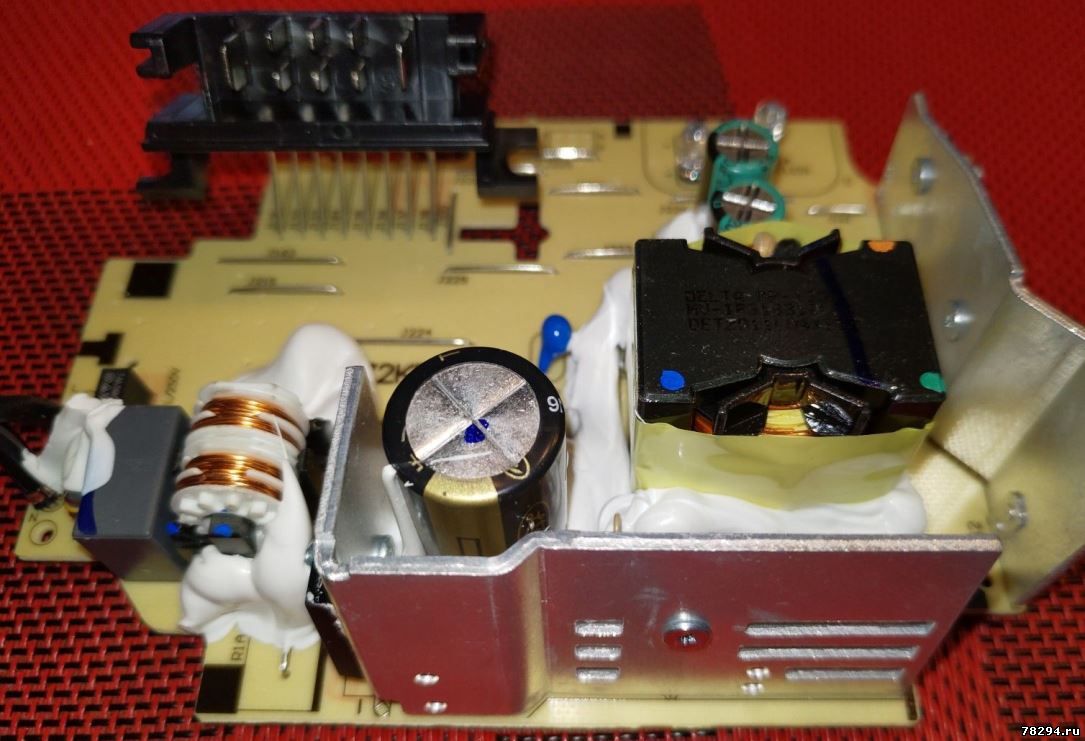

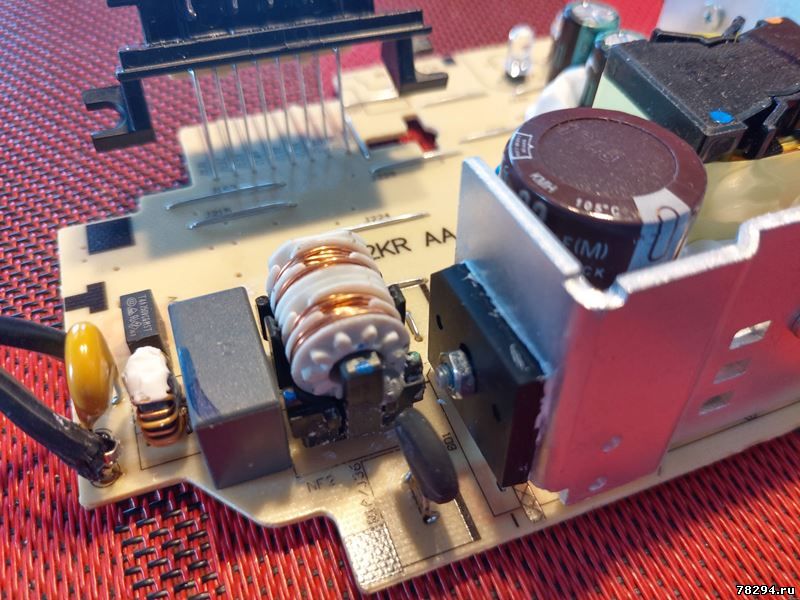

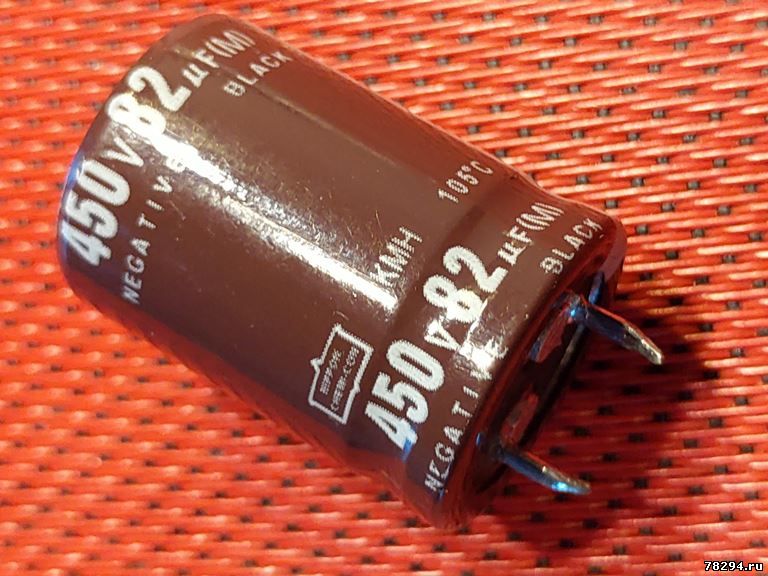

Переделал. Установил что было (выпаял из старых плат и купил в магазине).
При первом запуске работает. Установил вот так. Термоусадку надену на варистор чуть позже.
Вентилятор хочу ещё "правильно" замутить, чтоб сам выключался после процесса зарядки.
А ещё индикацию при включении зарядника в сеть сделать по аналогии с решением Anat78 с двумя зелёными светодиодами, только вот куда их подключать в новой версии тайской зарядки DCB115 ещё не нашёл.
Вот думаю силовой транзистор сменить на другой на 800 вольт, а остальное оставить как есть.

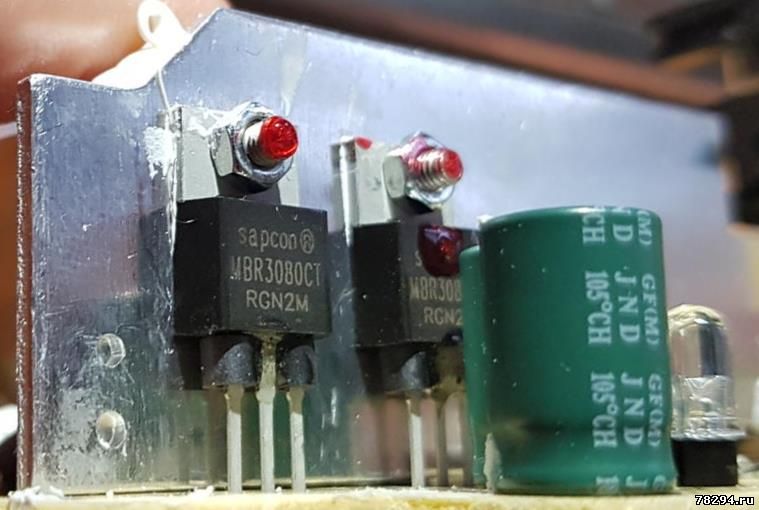

Цитата Anat78 ( ) Диод шотки менять на HTR20L100CT
Вон в новой DCB на 220v две сборки по 30 ампер стоят!
Сообщение отредактировал m-edik - Пятница, 10.07.2020, 14:25 |
|
|
|
|
|
Anat78
|
Дата: Вторник, 14.07.2020, 14:30 | Сообщение # 83
|
Администраторы
Anat78
Майор
- Сообщений:7051
- Репутация:59±
|
Да рекомендую ставить более мощные сборки, например 30CPQ150 если сможете впихнуть
30ампер это на сборку, 15+15А
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
m-edik
|
Дата: Вторник, 14.07.2020, 15:30 | Сообщение # 84
|
|
|
Цитата Anat78 ( ) например 30CPQ150
Вот в подтверждение 30-амперной сборки информация и фотки нового DCB1106
Сообщение отредактировал m-edik - Среда, 15.07.2020, 11:54 |
|
|
|
|
|
Anat78
|
Дата: Среда, 15.07.2020, 10:37 | Сообщение # 85
|
Администраторы
Anat78
Майор
- Сообщений:7051
- Репутация:59±
|
Запас по напряжению должен быть обязательно трех кратным
поэтому можно и 30CPQ100
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
m-edik
|
Дата: Четверг, 16.07.2020, 20:25 | Сообщение # 86
|
|
|
Цитата Anat78 ( ) припаять к 12 и 13 перемычке на плате
|
|
|
|
|
|
Anat78
|
Дата: Понедельник, 20.07.2020, 11:45 | Сообщение # 87
|
Администраторы
Anat78
Майор
- Сообщений:7051
- Репутация:59±
|

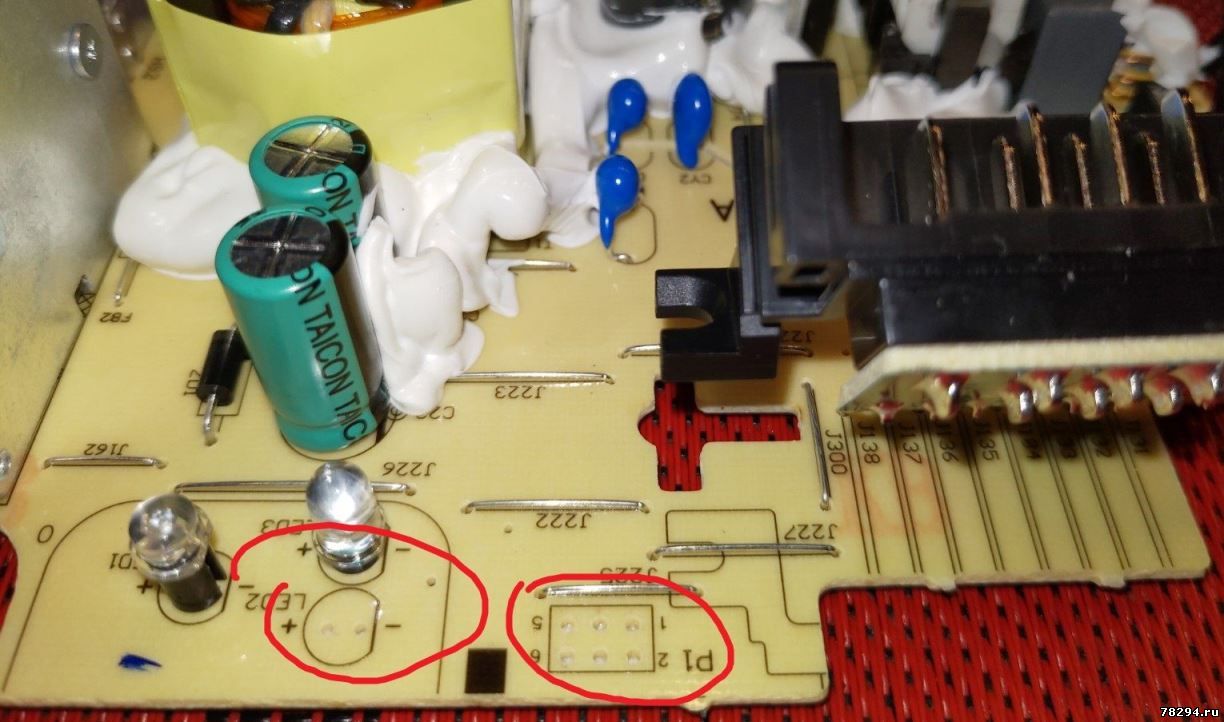

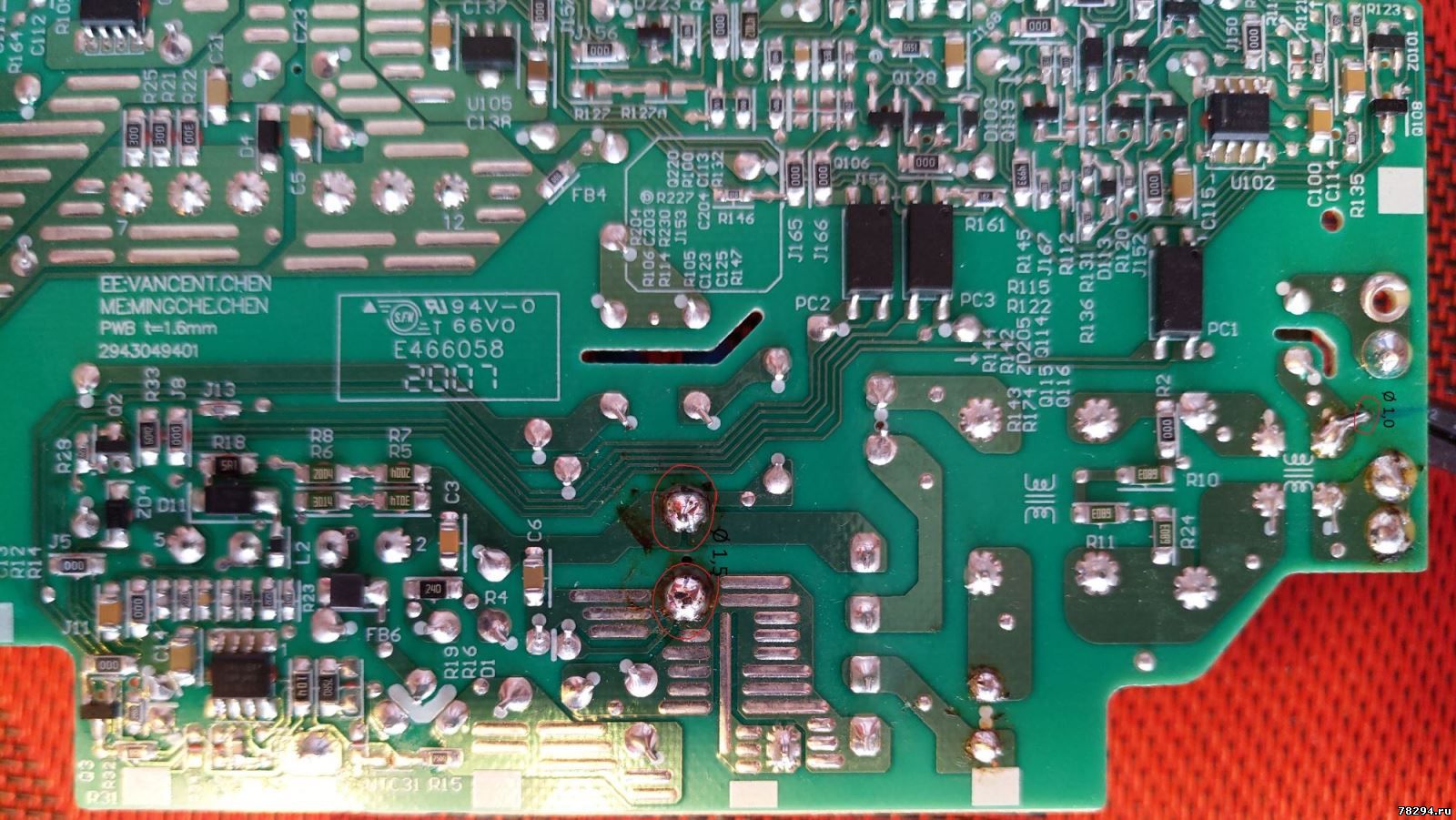

Впаять светодиод и резистор R181 такой же как R137
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
m-edik
|
Дата: Понедельник, 20.07.2020, 13:29 | Сообщение # 88
|
|
|
Большое спасибо за помощь. Переделка почти закончена. Добавлено (22.07.2020, 09:26)
---------------------------------------------
Цитата Anat78 ( ) Впаять светодиод и резистор R181 такой же как R137
Надо найти другое место подключения зелёного диода
|
|
|
|
|
|
ruicruzz
|
Дата: Вторник, 18.08.2020, 17:37 | Сообщение # 89
|
|
|
I have a 2016 charger, I need rewire the transformer?
Thanks
|
|
|
|
|
|
Anat78
|
Дата: Вторник, 18.08.2020, 21:54 | Сообщение # 90
|
Администраторы
Anat78
Майор
- Сообщений:7051
- Репутация:59±
|
да
