Переделка зарядного Dewalt DCB115 (12-20V Max) на 220в схема
|
|
|
ruicruzz
|
Дата: Среда, 19.08.2020, 19:05 | Сообщение # 91
|
|
|
Any schematic for rewind the transformer, i read all the messages and don't find a clear explanation who to do that?
Thanks in advance
Все подробно в 9 сообщении
|
|
|
|
|
|
Anat78
|
Дата: Суббота, 29.08.2020, 12:59 | Сообщение # 92
|
Администраторы
Anat78
Майор
- Сообщений:7025
- Репутация:58±
|

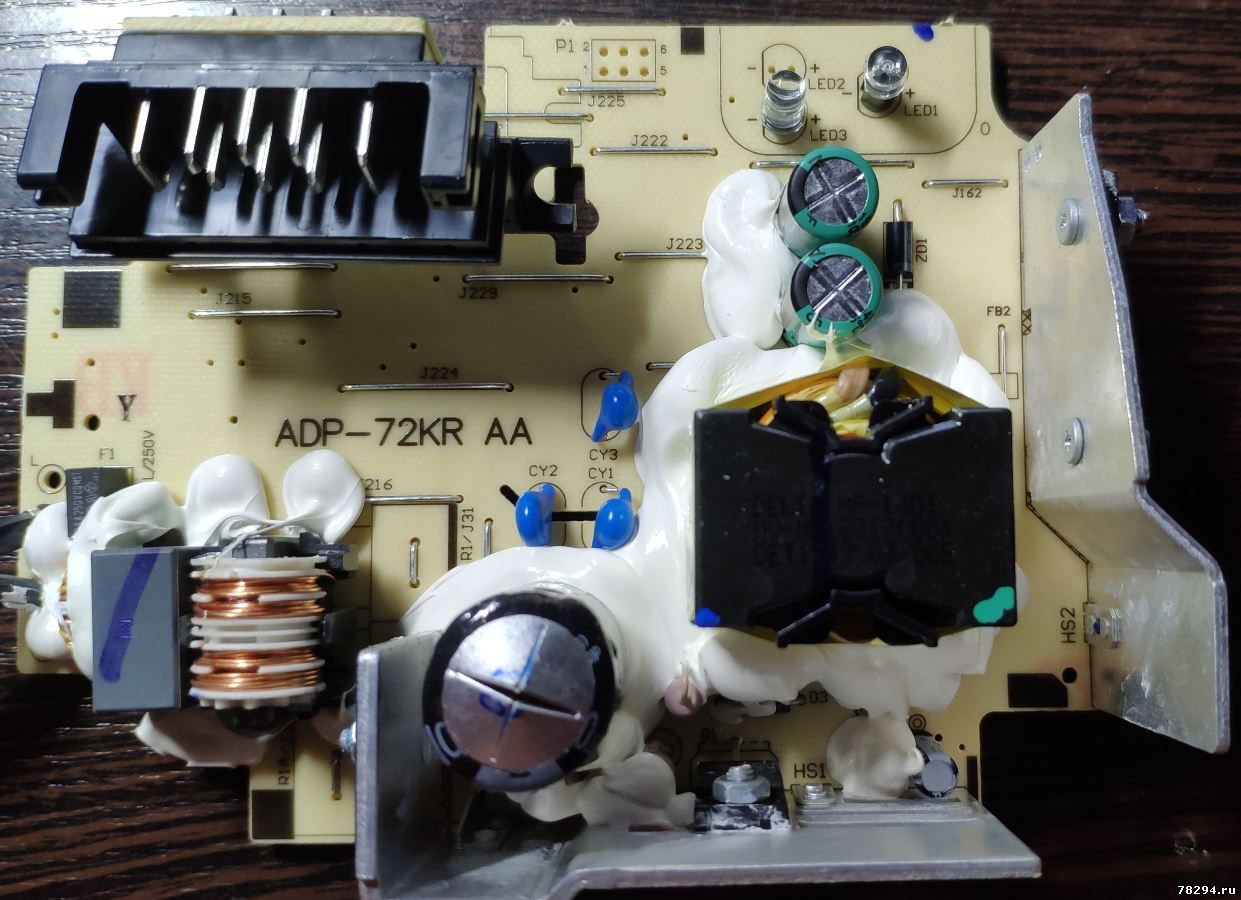

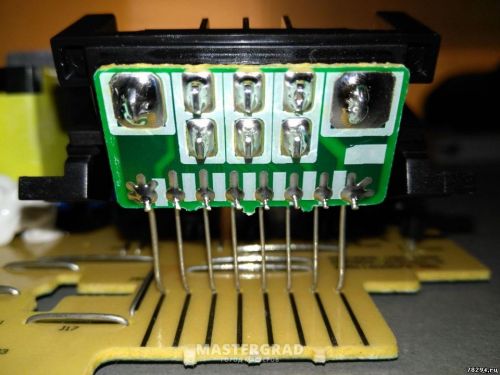

Зарядное Dewalt DCB115 Тайланд 2020г
ADP-72KR AA
Доступно только для пользователей
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
Антон2482
|
Дата: Пятница, 04.09.2020, 18:47 | Сообщение # 93
|
|
|
Цитата m-edik (  ) Большое спасибо за помощь. Переделка почти закончена.Добавлено (22.07.2020, 09:26)
---------------------------------------------
Цитата Anat78 ()
Впаять светодиод и резистор R181 такой же как R137
Теперь дополнительный зелёный вместе с красным работают одинаково: моргают и горят вместе по окончанию зарядки...
Надо найти другое место подключения зелёного диода
Сообщение отредактировал Антон2482 - Пятница, 04.09.2020, 18:49 |
|
|
|
|
|
m-edik
|
Дата: Среда, 09.09.2020, 11:29 | Сообщение # 94
|
|
|
Цитата Антон2482 ( ) R180 переставить на R113. Проверено, сам так делал. И светодиоды поменять местами.
При зарядке красный моргает, а потом загорается красный (зелёный), когда заряжен аккумулятор?
|
|
|
|
|
|
centrpoltava
|
Дата: Среда, 23.09.2020, 16:55 | Сообщение # 95
|
|
|

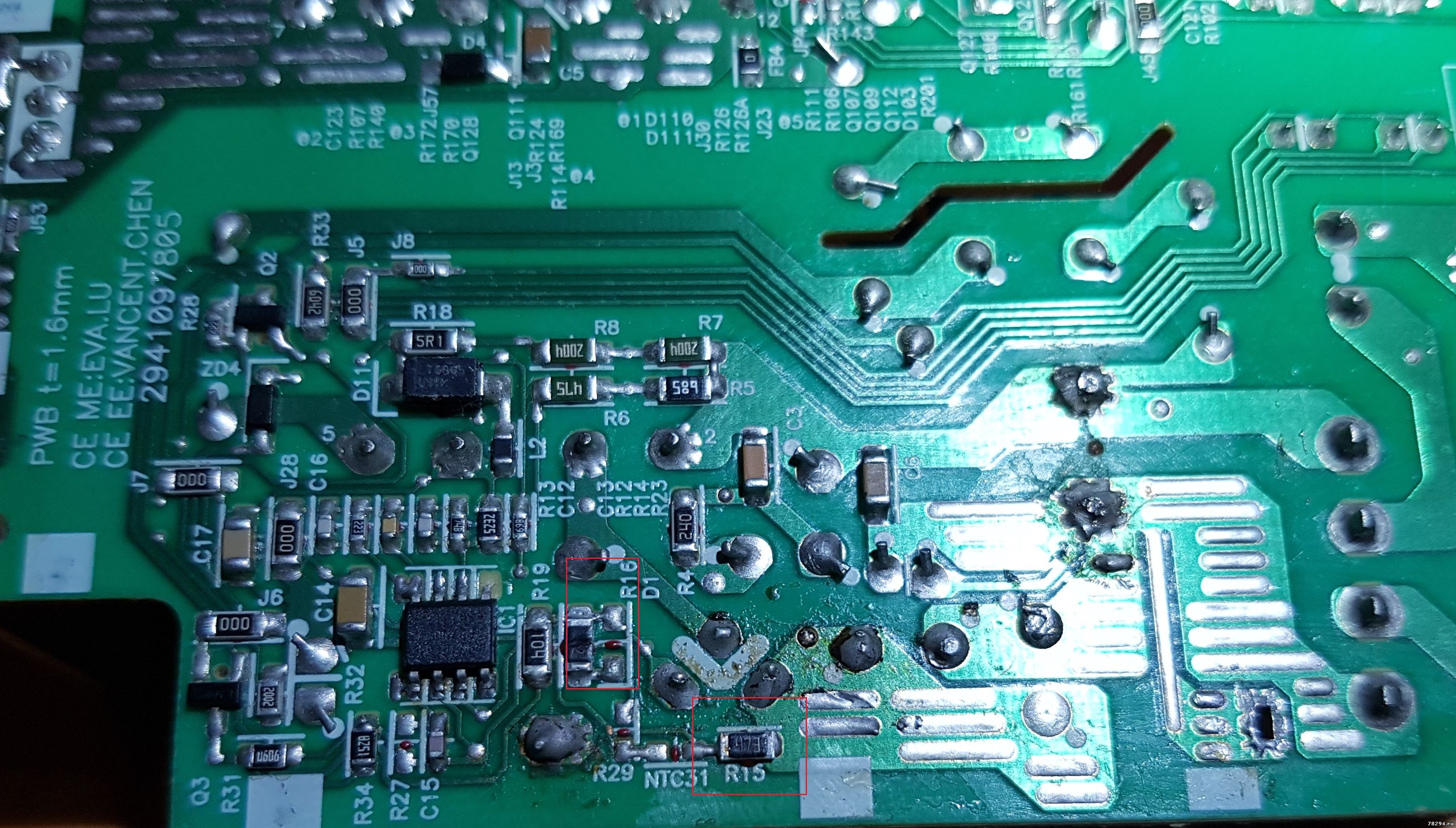

Ребятки, помогите с номиналами выгоревших элементов R15, R16 и силового транзистора Q1 , (пометил красными квадратами) DCB115 220V
Сообщение отредактировал centrpoltava - Среда, 23.09.2020, 17:19 |
|
|
|
|
|
Прохожий
|
Дата: Пятница, 25.09.2020, 18:02 | Сообщение # 96
|
|
|
Цитата centrpoltava
Ребятки, помогите с номиналами выгоревших элементов ... силового транзистора Q1
например 6N80
Сообщение отредактировал Прохожий - Пятница, 25.09.2020, 18:08 |
|
|
|
|
|
centrpoltava
|
Дата: Суббота, 26.09.2020, 12:36 | Сообщение # 97
|
|
|
Полевик нашел, вот его аналоги: IPA80R280P7, STF23N80K5, STF25N80K5, SPA17N80C3, STP25N80K5, STB25N80K5, SPP17N80C3
по резисторам вопрос?...
|
|
|
|
|
|
poltavanet
|
Дата: Среда, 30.09.2020, 18:17 | Сообщение # 98
|
|
|
В даташите к шиму IW1710 r16 22 Ohm, r15 1 KOhm. Если есть у кого схема подскажите так ли?
|
|
|
|
|
|
soyavadim
|
Дата: Суббота, 10.10.2020, 16:22 | Сообщение # 99
|
|
|

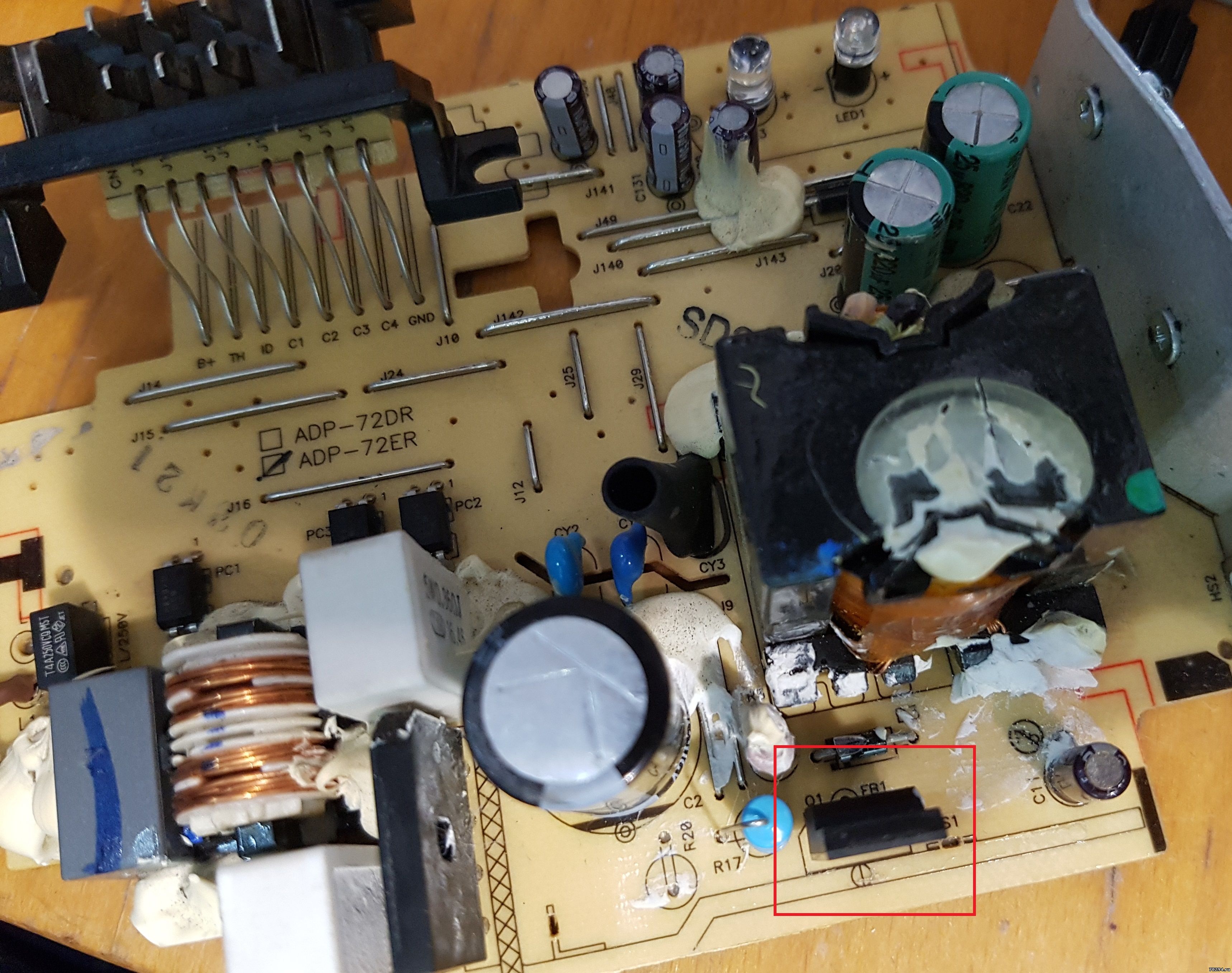

Пришла в ремонт зарядка DeWALT DCB115, вылетели ШИМ, PC817, 0.41 Om, smd - розсыпуха, полевик.
Все установил, загвоздка в номинале стабилитрона ZD4 ( на фото обозначил красным), может кто поможет с номиналом или схемкой.
Может кому пригодиться, стабилитрон ZD4 стоит в стабилизаторе напряжения на транзисторе для питания ШИМ IW1710, установил стаб. на 12 вольт, зарядка заработала, по даташиту на ШИМ максимальное напряжение питания 16 вольт.
|
|
|
|
|
|
yuran191271
|
Дата: Пятница, 16.10.2020, 01:08 | Сообщение # 100
|
Пользователи
yuran191271
Рядовой
- Сообщений:10
- Репутация:0±
|
Ставил на 16в стабилитрон ZD4
|
|
|
|
|
|
Amin0zin
|
Дата: Понедельник, 16.11.2020, 23:28 | Сообщение # 101
|
|
|

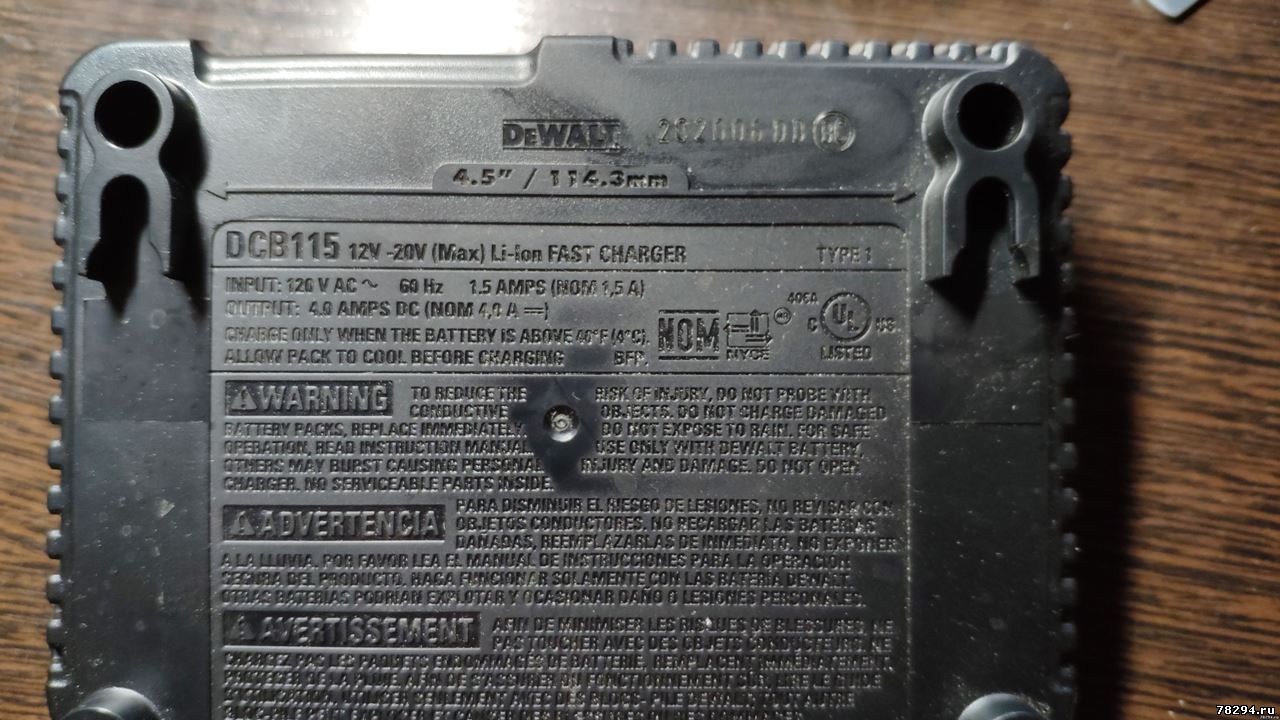

Прикупил зарядку в США. Воткнул в 220В, а она на 110-125В. Косяк. Нужно отремонтировать. Не могу на форуме найти схему. Ткните носом.
Пожалуйста!
Зарядное
фото
Трансформатор другой маркировки. на 110-125в переделывается по этому же принципу
Схему нашел
|
|
|
|
|
|
youth46
|
Дата: Четверг, 03.12.2020, 22:10 | Сообщение # 102
|
Пользователи
youth46
Рядовой
- Сообщений:15
- Репутация:0±
|
Здравствуйте. Подскажите пожалуйста, вместо HTR20L100CT можно использовать STPS20H100CT?
|
|
|
|
|
|
Anat78
|
Дата: Четверг, 03.12.2020, 22:36 | Сообщение # 103
|
Администраторы
Anat78
Майор
- Сообщений:7025
- Репутация:58±
|
да конечно
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
vbabakin2013
|
Дата: Вторник, 08.12.2020, 23:42 | Сообщение # 104
|
|
|
Здравствуйте! Есть фотографии как переделать 115 2020 года? Заранее благодарен!
|
|
|
|
|
|
Anat78
|
Дата: Среда, 09.12.2020, 11:09 | Сообщение # 105
|
Администраторы
Anat78
Майор
- Сообщений:7025
- Репутация:58±
|
Если это тайланд 2020 то он не переделывается на 220 и только адаптер можно использовать или перематывать импульсный трансформатор

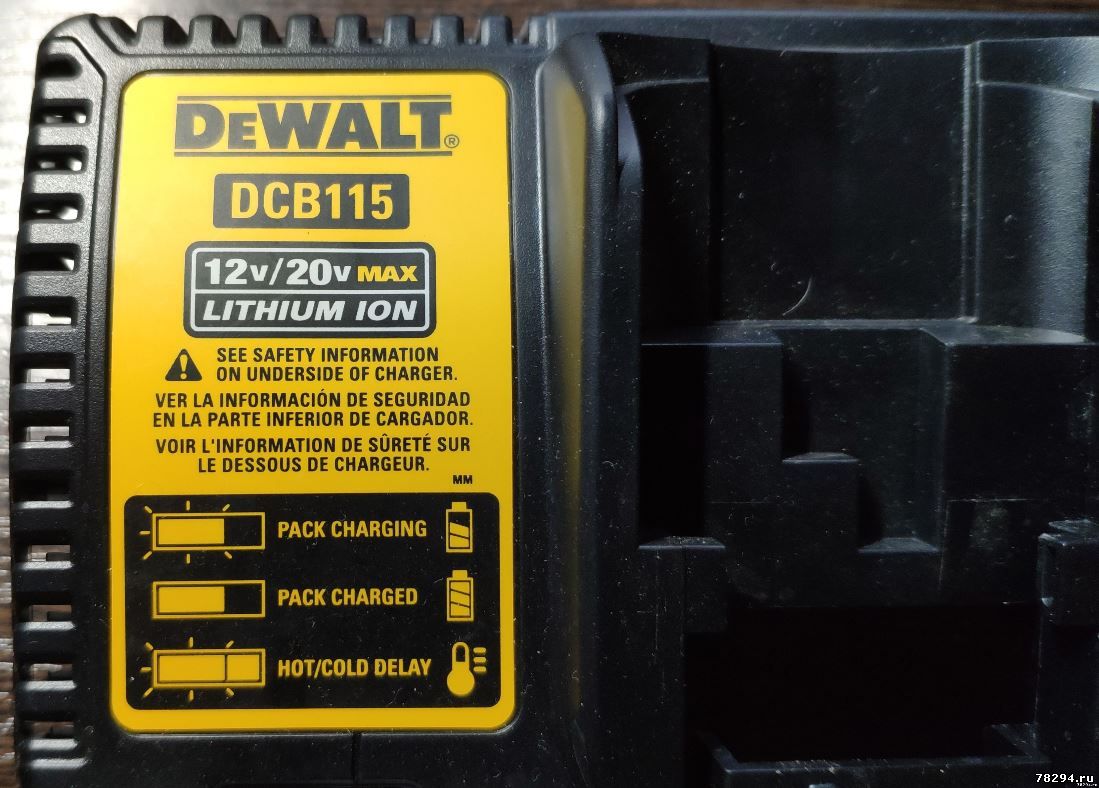

Фото зарядного DCB115 2020 года:
Доступно только для пользователей
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
sergeykos1983
|
Дата: Четверг, 10.12.2020, 22:21 | Сообщение # 106
|
|
|
Всем доброго времени суток.Подскажите пожалуйста,какие выходы за что отвечают.
Зарядка DCB 107.Заранее спасибо
|
|
|
|
|
|
Anat78
|
Дата: Четверг, 10.12.2020, 22:23 | Сообщение # 107
|
Администраторы
Anat78
Майор
- Сообщений:7025
- Репутация:58±
|
Все контакты подписаны на батарее
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
vasiachorniak
|
Дата: Понедельник, 21.12.2020, 23:49 | Сообщение # 108
|
|
|
где купить трансформатор.
скинте пожалуйста ссылку.
|
|
|
|
|
|
Anat78
|
Дата: Вторник, 22.12.2020, 00:15 | Сообщение # 109
|
Администраторы
Anat78
Майор
- Сообщений:7025
- Репутация:58±
|
Увы нигде, что было из запасов - продал
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
vasiachorniak
|
Дата: Суббота, 26.12.2020, 16:31 | Сообщение # 110
|
|
|

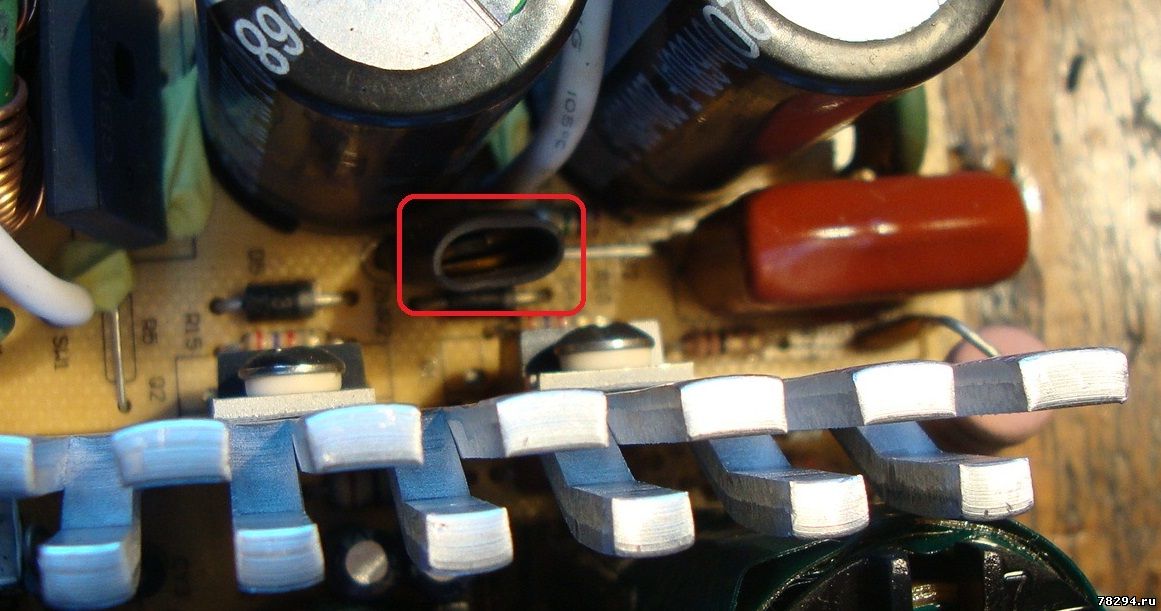

подскажите, переделал dcb115 (поменял конденсатор впаял варистор и термистор) зарядка проработала около 15 дней. в один день поставил на
зарядку аккумулятор, никаких признаков заряда. разобрал сгоревших
деталей не обнаружил. диод мост, iw1710, транзистор q3, q2 проверил все
ок. подскажите куда копать. напряжение на конденсаторе около 300В.
|
|
|
|
|
|
Anat78
|
Дата: Суббота, 26.12.2020, 17:16 | Сообщение # 111
|
Администраторы
Anat78
Майор
- Сообщений:7025
- Репутация:58±
|
Фото? диод шотка?
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
vasiachorniak
|
Дата: Суббота, 26.12.2020, 20:47 | Сообщение # 112
|
|
|
Спасибо. После твоего комментария разобрался.
Снова проверил диод шотки и он бил рабочий только распиновка почему то изменилась.
(катод почему то вместо второго вивода очутился на третьем) первий раз такое вижу.
за ошибки извеняюсь нету русской раскладки на клавиатуре.
|
|
|
|
|
|
Anat78
|
Дата: Суббота, 26.12.2020, 20:53 | Сообщение # 113
|
Администраторы
Anat78
Майор
- Сообщений:7025
- Репутация:58±
|
Это я пробрался к вам и перепаял его  меняйте обратно теперь
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
afmdj2012
|
Дата: Пятница, 08.01.2021, 00:10 | Сообщение # 114
|
|
|
Hola Добавлено (08.01.2021, 00:12)
---------------------------------------------
necesito saber cual es el valor de la resistencia que lleva el cooler gracias Добавлено (08.01.2021, 00:14)
---------------------------------------------
Мне нужно знать, каково значение сопротивления кулера спасибо Добавлено (08.01.2021, 00:18)
---------------------------------------------
Здравствуйте, какое сопротивление поставить на вентилятор?
|
|
|
|
|
|
Anat78
|
Дата: Пятница, 08.01.2021, 00:21 | Сообщение # 115
|
Администраторы
Anat78
Майор
- Сообщений:7025
- Репутация:58±
|
Зависит от вентилятора, какой мощности и напряжения
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
afmdj2012
|
Дата: Пятница, 08.01.2021, 00:26 | Сообщение # 116
|
|
|
Цитата Anat78 () Depende del ventilador, qué potencia y voltaje. |
|
|
|
|
|
Anat78
|
Дата: Пятница, 08.01.2021, 00:33 | Сообщение # 117
|
Администраторы
Anat78
Майор
- Сообщений:7025
- Репутация:58±
|
на 24 вольта любой какой влазит, резистор не нужен
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
igor_160788
|
Дата: Воскресенье, 31.01.2021, 05:46 | Сообщение # 118
|
Пользователи
igor_160788
Рядовой
- Сообщений:23
- Репутация:0±
|
Полезное видео по одному с возможных вариантов переделки устройства DeWalt DCB115 для работы в сети 220В при котором ток заряда уменьшается в два раза, снижается нагрев зарядки и заморачиваться о дополнительном охлаждение вентилятором уже не требуется:
|
|
|
|
|
|
korabel47
|
Дата: Четверг, 11.02.2021, 15:59 | Сообщение # 119
|
|
|
Доброго времени суток! Сразу прошу прощения за своё плохое знание азов электроники.
Просветите пожалуйста!
Есть зарядка DCB115 (made in China), раньше пользовался китайским трансформатором с Али 220-110v, но когда стал заряжать 5 Ач аккумулятор он сгорел, в связи с чем решил переделать саму зарядку, но не все понял по этой теме.
В первом сообщении написано, что необходимо поменять конденсатор и заменить силовой транзистор. С конденсатором все понятно, а вот про транзистор ничего не нашел, это тот, который рядом с конденсатором - Q1? Фото почему-то никак не грузится. И на этом можно закончить переделку?
Далее есть сообщение с указанием куда впаять варистор, термистор и вентилятор, это все вместе нужно сделать или конденсатора и транзистора будет достаточно?
Кроме того я не нашел характеристик варистора и термистора которые нужны, вот такие подойдут?
http://ali.pub/5m0ztm
http://ali.pub/5m10ac
Также появился вопрос в ходе просмотра видео и фото переделанных зарядок - зачем народ одевает термоусадку на варистор? В этом есть какой-то смысл, или просто для красоты?
Заранее огромное спасибо!
Сообщение отредактировал korabel47 - Четверг, 11.02.2021, 16:03 |
|
|
|
|
|
Anat78
|
Дата: Четверг, 11.02.2021, 16:08 | Сообщение # 120
|
Администраторы
Anat78
Майор
- Сообщений:7025
- Репутация:58±
|

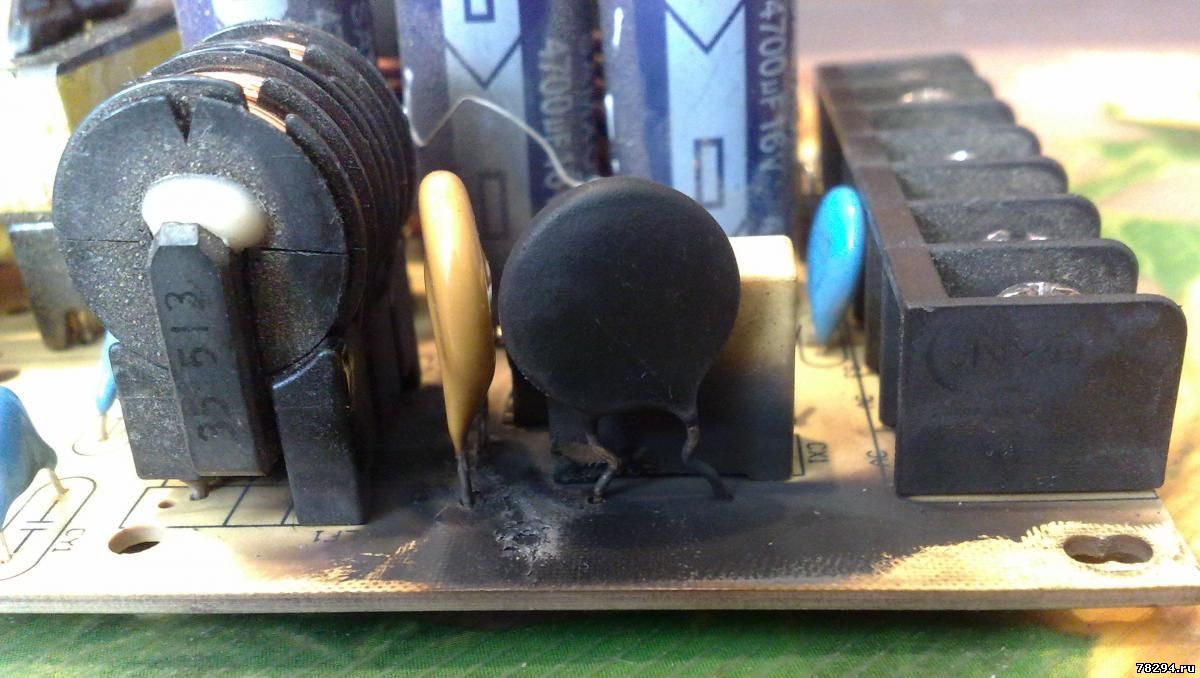

Цитата korabel47 ( ) зачем народ одевает термоусадку на варистор
с термоусадкой:
Цитата korabel47 ( ) который рядом с конденсатором - Q1? Фото почему-то никак не грузится. И на этом можно закончить переделку?
да, если версия старая то все, если новая то и вентилятор
по ссылкам да варистор и термистор норм
