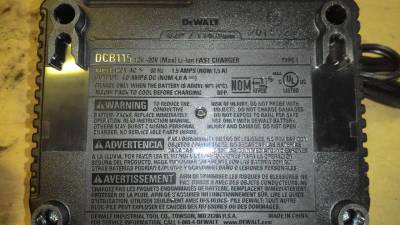

Переделка зарядного Dewalt DCB115 (12-20V Max) на 220в схема
|
|
|
|
x3groupukm4
|
Дата: Понедельник, 26.12.2016, 18:16 | Сообщение # 2
|
|
|
Здравствуйте
поменял конденсатор на 150мкф 450В
включил, щелчок и больше не включается, запах гари
визуально подгорела дорожка под предохранителем.
оказалось криво впаял конденсатор
заменил конденсатор на 68мкф 450В и предохранитель на 3,15А
все заработало
Сообщение отредактировал x3groupukm4 - Среда, 28.12.2016, 01:41 |
|
|
|
|
|
Anat78
|
Дата: Пятница, 27.01.2017, 12:39 | Сообщение # 3
|
Администраторы
Anat78
Майор
- Сообщений:7051
- Репутация:59±
|
Обязательно при впайке нового конденсатора соблюдайте полярность и проверяйте чтобы ножки попали в те же отверстия что и у старого конденсатора.
После установки конденсатора обязательно зафиксируйте его герметиком к плате (не применять герметики содержащие кислоты)
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
|
Anat78
|
Дата: Четверг, 10.08.2017, 13:18 | Сообщение # 5
|
Администраторы
Anat78
Майор
- Сообщений:7051
- Репутация:59±
|
Появились новые зарядные производства Тайланд, такие уже не переделываются просто заменой конденсатора (после замены конденсатора, зарядное заряжает батарею только на половину и выключается), требуется преобразователь 220-110
Но большинство что приходят с декабря 2017 года снова переделываются на 220 как в первом посте. Но греются...
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
Anat78
|
Дата: Вторник, 12.09.2017, 15:08 | Сообщение # 6
|
Администраторы
Anat78
Майор
- Сообщений:7051
- Репутация:59±
|
Итого по зарядным на сегодняшнюю дату : уменьшайте зарядный ток, иначе зарядные после переделки перегреваются и служат всего полгода при обычной эксплуатации 1 акб в день. Особенно сильно греются при заряде батарей 4, 5, 6 и 9 ач
Китайцы и Таиландцы начали все сильнее упрощать и экономить на радиодеталях.
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
Anat78
|
Дата: Пятница, 19.01.2018, 13:59 | Сообщение # 7
|
Администраторы
Anat78
Майор
- Сообщений:7051
- Репутация:59±
|
Поддержать развитие сайта можно здесь: http://serov1.ucoz.net/forum/0-0-0-36
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
rmale13
|
Дата: Суббота, 10.02.2018, 09:18 | Сообщение # 8
|
|
|
Здравствуйте
Цитата Anat78 (  ) уменьшайте зарядный ток, иначе зарядные после переделки перегреваются и служат всего полгода при обычной эксплуатации 1 акб в день. |
|
|
|
|
|
Anat78
|
Дата: Понедельник, 12.02.2018, 09:03 | Сообщение # 9
|
Администраторы
Anat78
Майор
- Сообщений:7051
- Репутация:59±
|
rmale13,
Уменьшить ток заряда можно изменив схему соединения первичной обмотки импульсного трансформатора.
При этом ток уменьшается до 2,5а и ничего не греется больше
Доступно только для пользователей

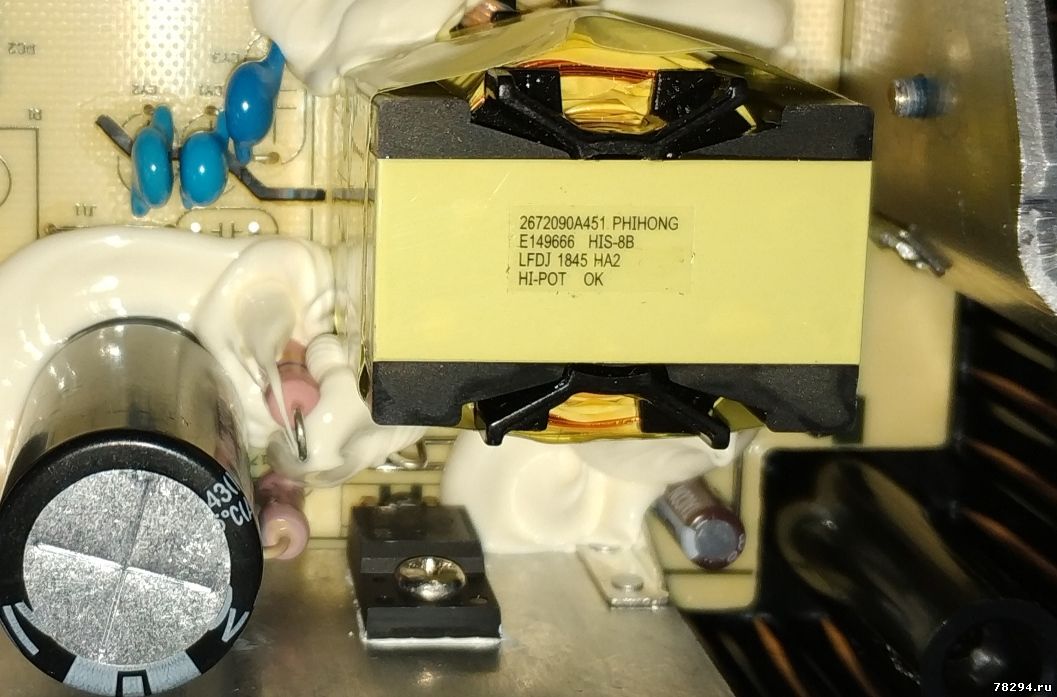

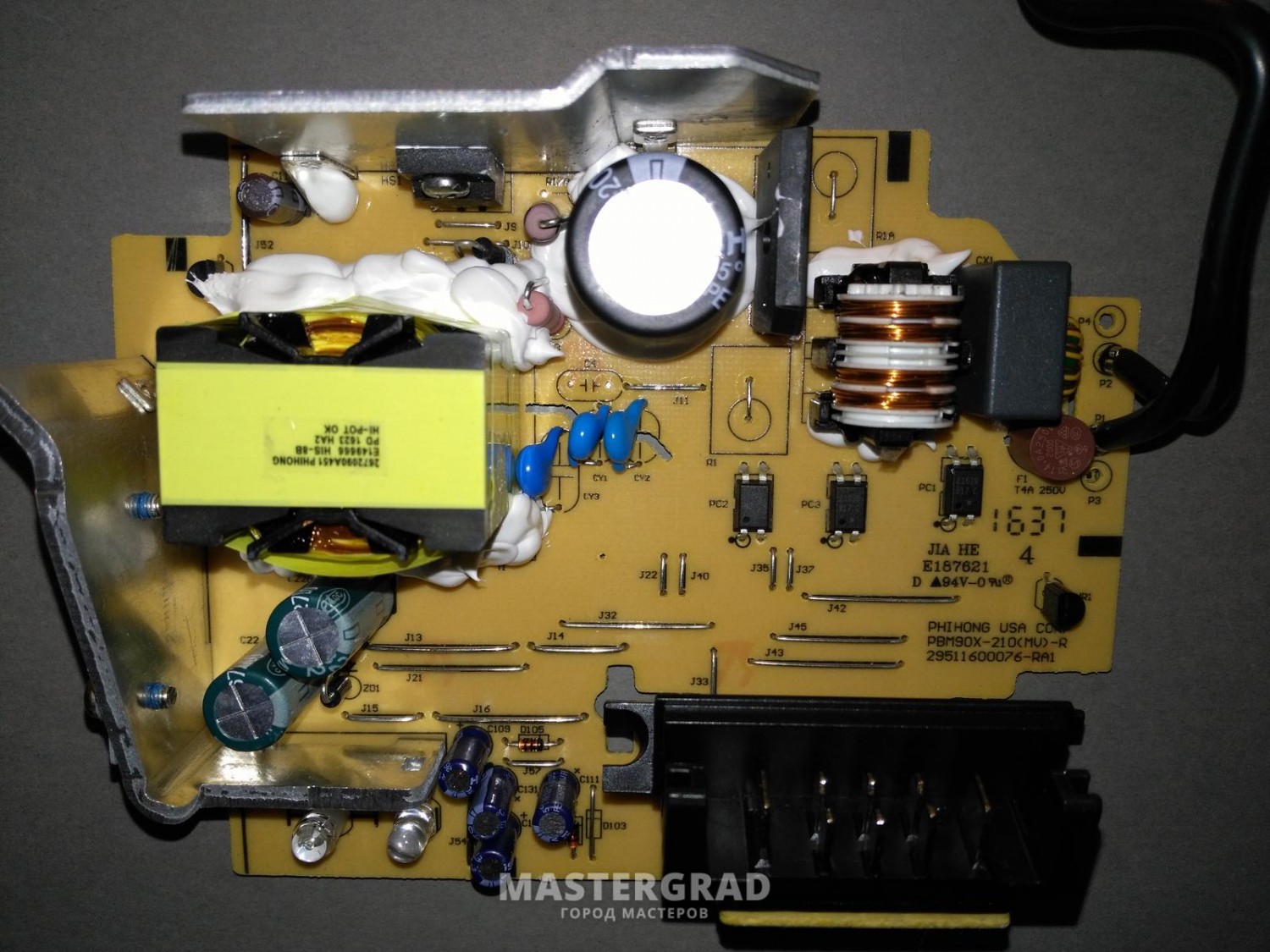

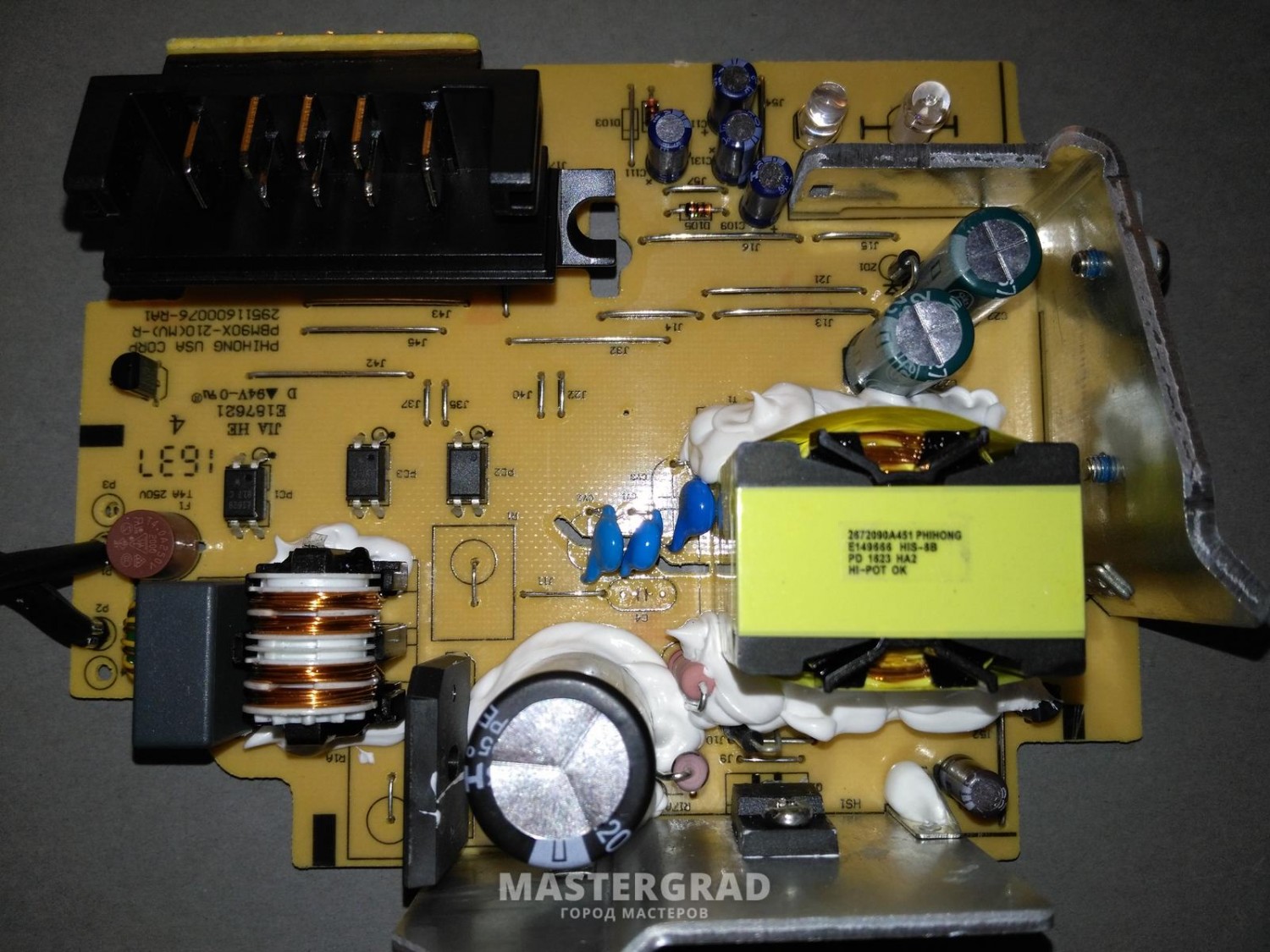

Трансформатор в версии зарядного на 110 вольт:
2672090A451 PHIHONG
E149666 HIS-8B
LFDJ 1845 HA2
HI-POT OK

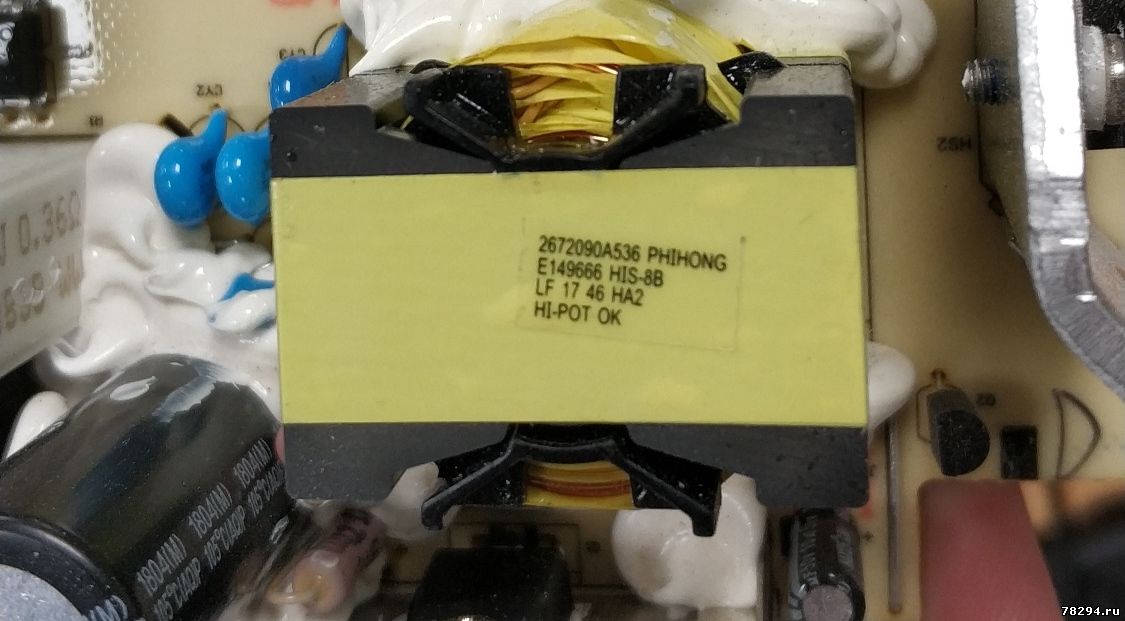

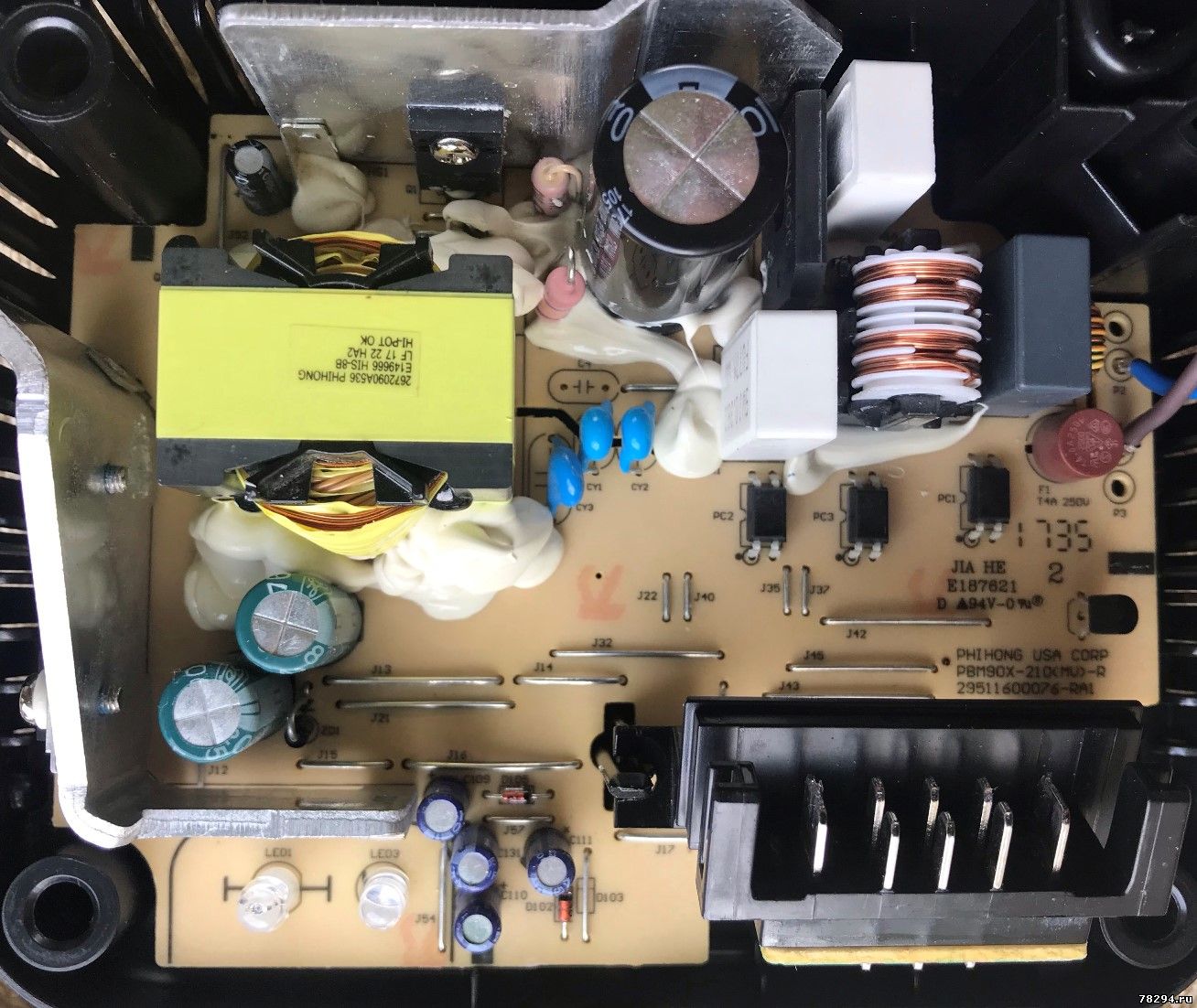

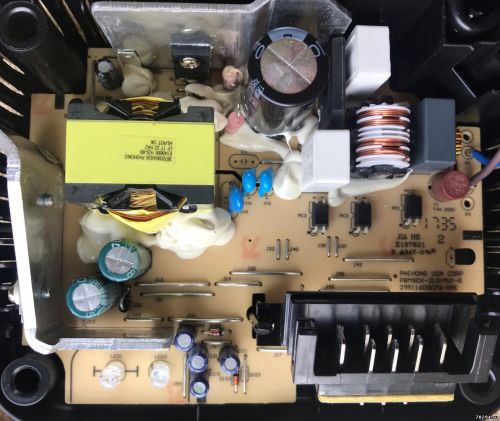

Трансформатор в версии зарядного на 220 вольт:
2672090A536 PHIHONG
E149666 HIS-8B
LF 1746 HA2
HI-POT OK
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
leonteo1972
|
Дата: Вторник, 24.04.2018, 00:33 | Сообщение # 10
|
|
|
Анатолий, а что скажите по этому способу перелки?
Сообщение отредактировал leonteo1972 - Вторник, 24.04.2018, 15:22 |
|
|
|
|
|
Anat78
|
Дата: Суббота, 28.04.2018, 08:36 | Сообщение # 11
|
Администраторы
Anat78
Майор
- Сообщений:7051
- Репутация:59±
|
leonteo1972,
Уже обсуждали на форуме это видео, он просто из экономии вместо термистора поставил 2 резистора
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
Anat78
|
Дата: Понедельник, 27.08.2018, 10:13 | Сообщение # 12
|
Администраторы
Anat78
Майор
- Сообщений:7051
- Репутация:59±
|
Видео последних из переделанных зарядных Dewalt DCB115 на 220 вольт:
Просто ставлю внутрь преобразователь 220-120 вольт

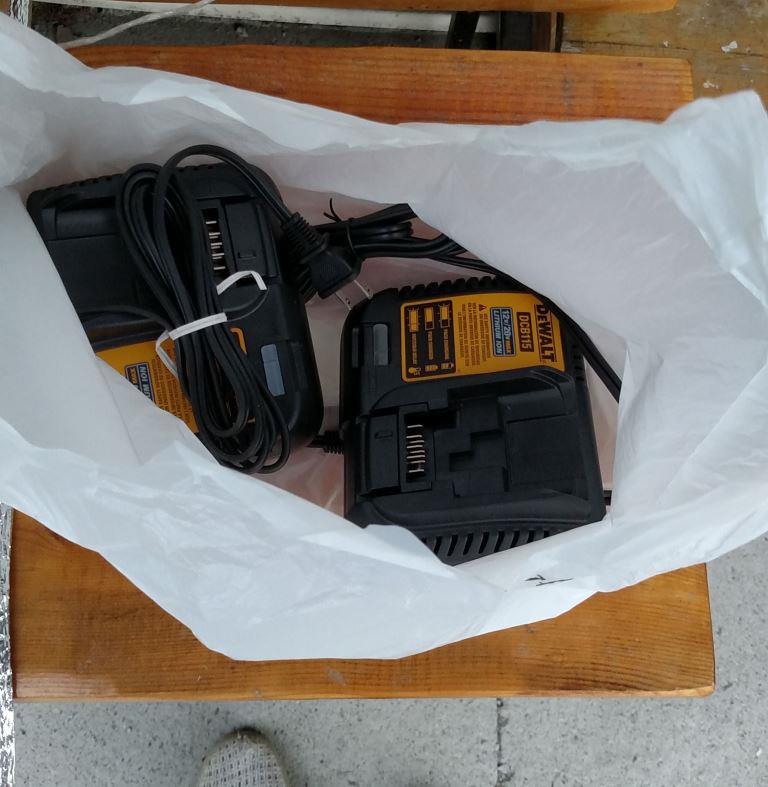

Принесли на переделку их просто в пакетике :), цена за оба - 1200р (сам принес, сам забрал)
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
ГВость
|
Дата: Пятница, 21.12.2018, 20:00 | Сообщение # 13
|
|
|
ПРИВЕТ!
Есть 115 (Китай 15г) и 113 (тайланд16), решил переделать 115. Купил в чипе варистор, термистор и кондор ~200р..
Впаял, сделал вилку - не работает, подумал изначально косячная, проверил 113 от автотранса на 110в - работает, выпаял из 115 и впаял в 113 - на 220 не работает. На конденсаторе вольт метром - 310в - дальше не очень понятно, где проверять. Пробовал на ней выкинуть варистор, потом термистор, далее кондер менял на 2*200в последовательно - ничего не помогло. Вернул родные компоненты в 113 и она опять работает от 110в, т е. В ней ничего не сгорело, но не понятно почему не работает 220в. В чем проблема?
|
|
|
|
|
|
Anat78
|
Дата: Пятница, 21.12.2018, 23:14 | Сообщение # 14
|
Администраторы
Anat78
Майор
- Сообщений:7051
- Репутация:59±
|
Цитата ГВость ( ) В чем проблема?
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
ГВость
|
Дата: Четверг, 27.12.2018, 18:57 | Сообщение # 15
|
|
|
[quote=Anat78;431]Цитата ГВость ()
В чем проблема?
Проблема в том что для такой переделки надо еще и домотать первичную обмотку на силовом трансформаторе, китайцы экономят мотают мало, поэтому зарядное уходит в защиту при большом напряжении питания[/quote]
а можете ссылку на это по-подробней, сколько и чего отматывать?
читал где-то про проблему с новыми зарядками, а эти "древние" - 115 (2015год) и 113 (2016год), думал с ними все по простому как из роликов на ютюбе...
|
|
|
|
|
|
Anat78
|
Дата: Пятница, 28.12.2018, 10:29 | Сообщение # 16
|
Администраторы
Anat78
Майор
- Сообщений:7051
- Репутация:59±
|
Цитата ГВость ( ) а можете ссылку на это по-подробней
нужно выпаять трансформатор, разъединить концы первичной обмотки и соединить обмотки последовательно.
моргание пропадет, но уменьшится ток заряда при этом
Либо с помощью фена разобрать этот же трансформатор и домотать первичную обмотку таким же проводом еще 40 витков
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
dEPeCHe
|
Дата: Вторник, 16.04.2019, 15:29 | Сообщение # 17
|
|
|
прочитал ветку но так и не понял одного какое решение для от перегрева лучше - вентилятор или изменения соединения обмоток транса? или и то и то одновременно?
делаю для себя, заряжаю редко (1-2 раза по выходным), пока обошелся основными изменениями но хотелось бы "закрыть вопрос".
Спасибо за вашу работу!
|
|
|
|
|
|
Anat78
|
Дата: Среда, 17.04.2019, 08:54 | Сообщение # 18
|
Администраторы
Anat78
Майор
- Сообщений:7051
- Репутация:59±
|
Цитата dEPeCHe ( ) от перегрева лучше - вентилятор или изменения соединения обмоток транса?
лучше конечно же перемотка трансформатора (для себя можно просто изменить подключение обмоток - хватит и тока заряда 2А вам если не спешите)
одновременно не надо
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
dEPeCHe
|
Дата: Среда, 17.04.2019, 15:44 | Сообщение # 19
|
|
|
Цитата Anat78 ( ) можно просто изменить подключение обмоток - хватит и тока заряда 2А вам если не спешите
спешки нет, cпасибо!
|
|
|
|
|
|
Anat78
|
Дата: Вторник, 07.05.2019, 11:03 | Сообщение # 20
|
Администраторы
Anat78
Майор
- Сообщений:7051
- Репутация:59±
|

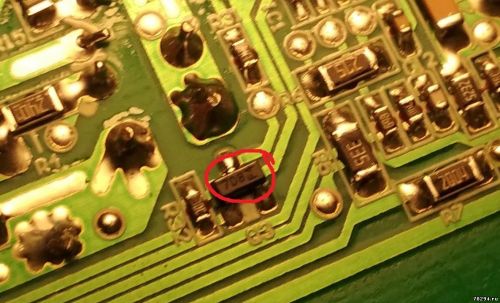

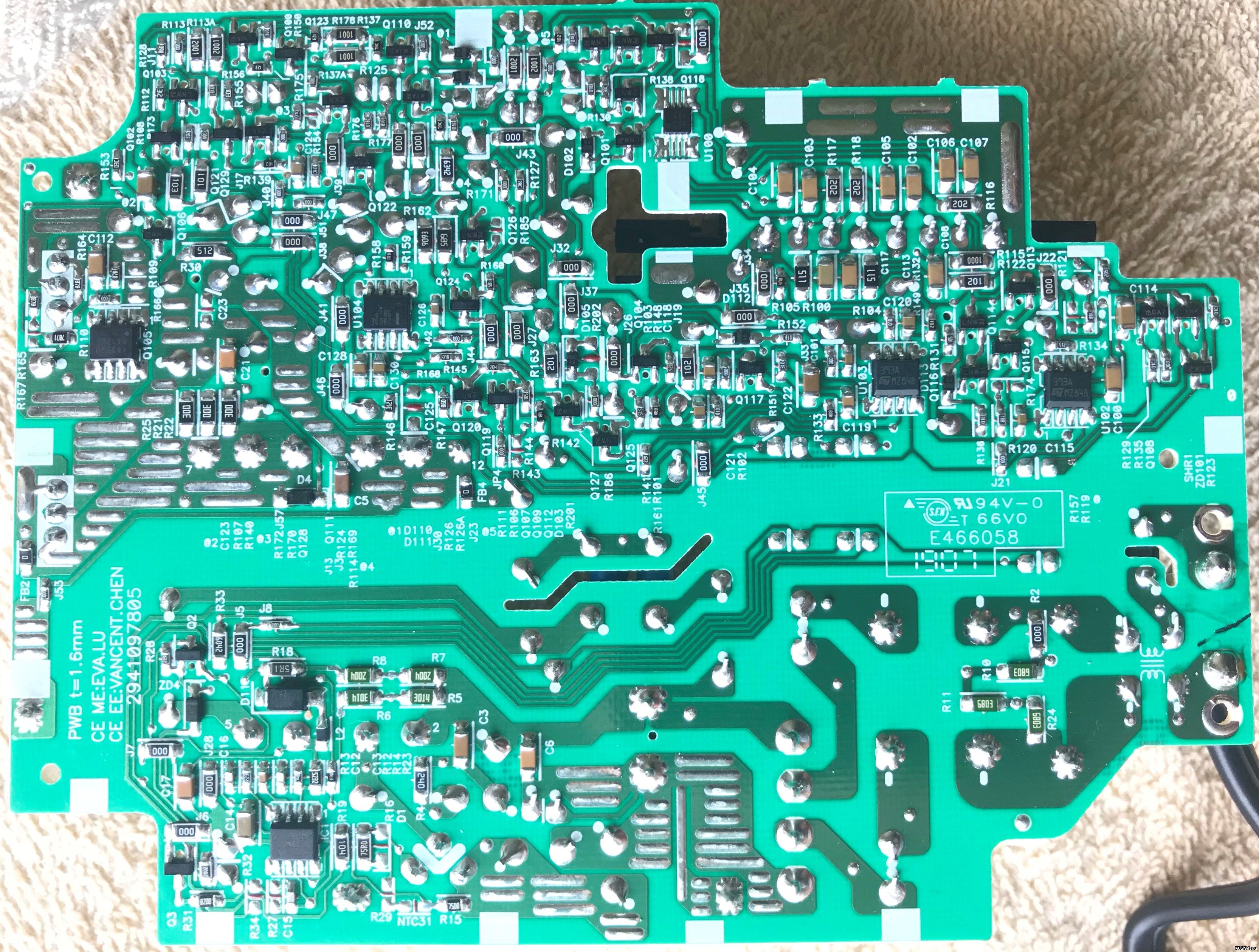

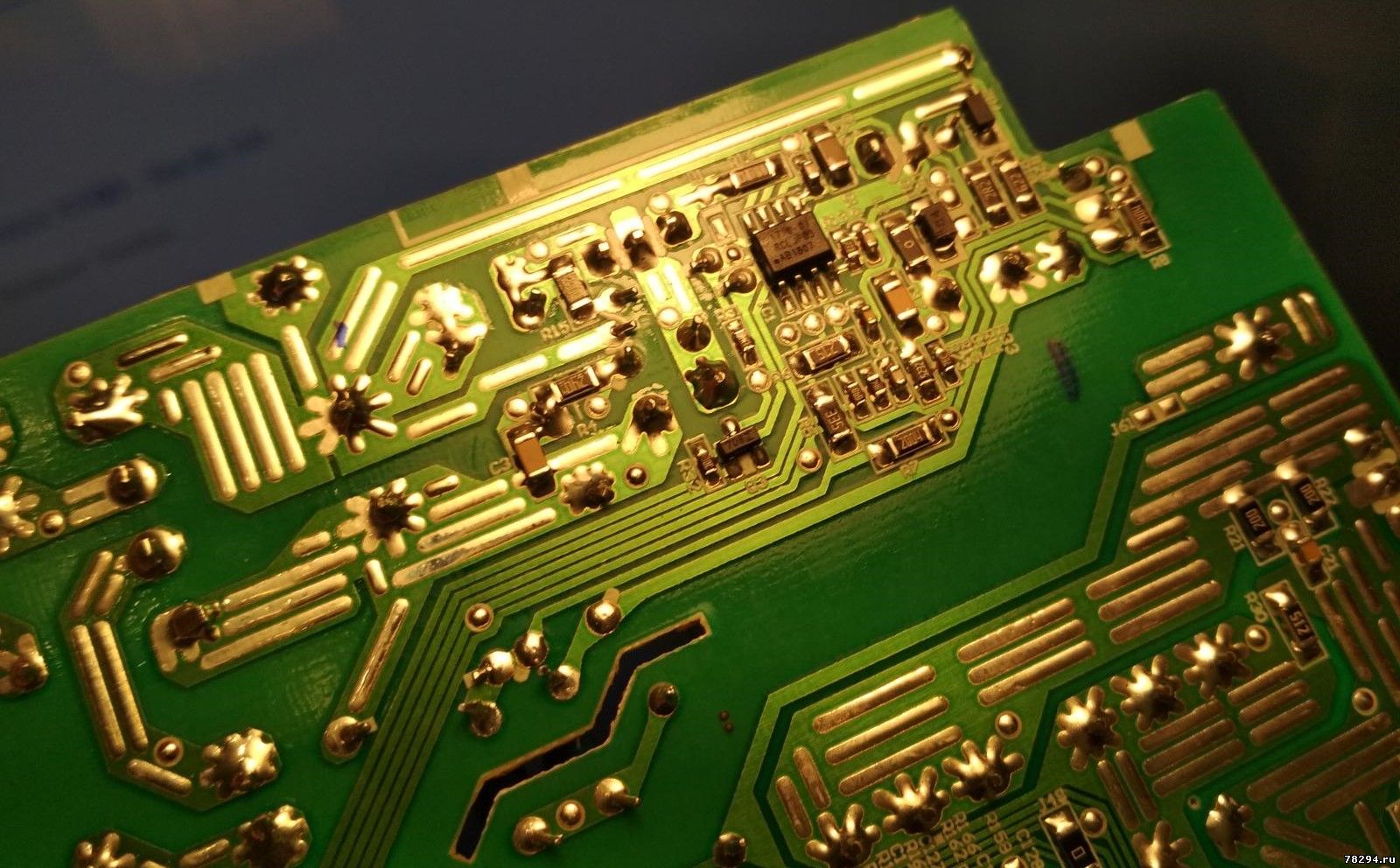

Если бахнуло 115 зарядное и сгорел этот транзистор Q3:
То это транзистор - 704 2N7002K
nМОП: 60В/380мА/1,6 Ом
sot23
https://www.vishay.com/docs/71333/2n7002k.pdf
Если он сгорел то сгорела и микросхема и обвязка - под замену все
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
vitalii_b
|
Дата: Среда, 03.07.2019, 14:57 | Сообщение # 21
|
|
|

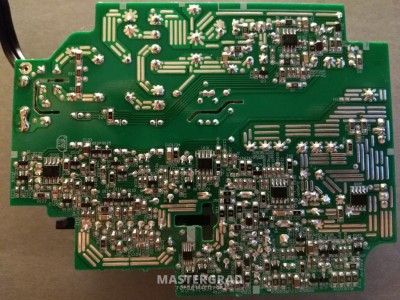

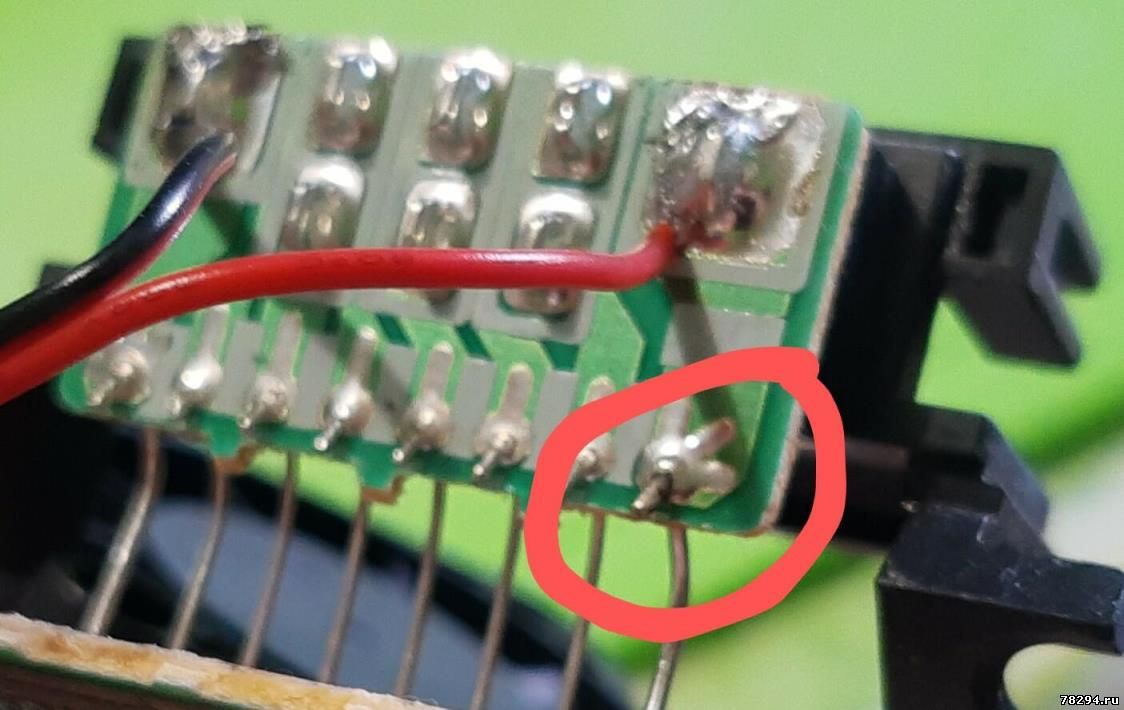

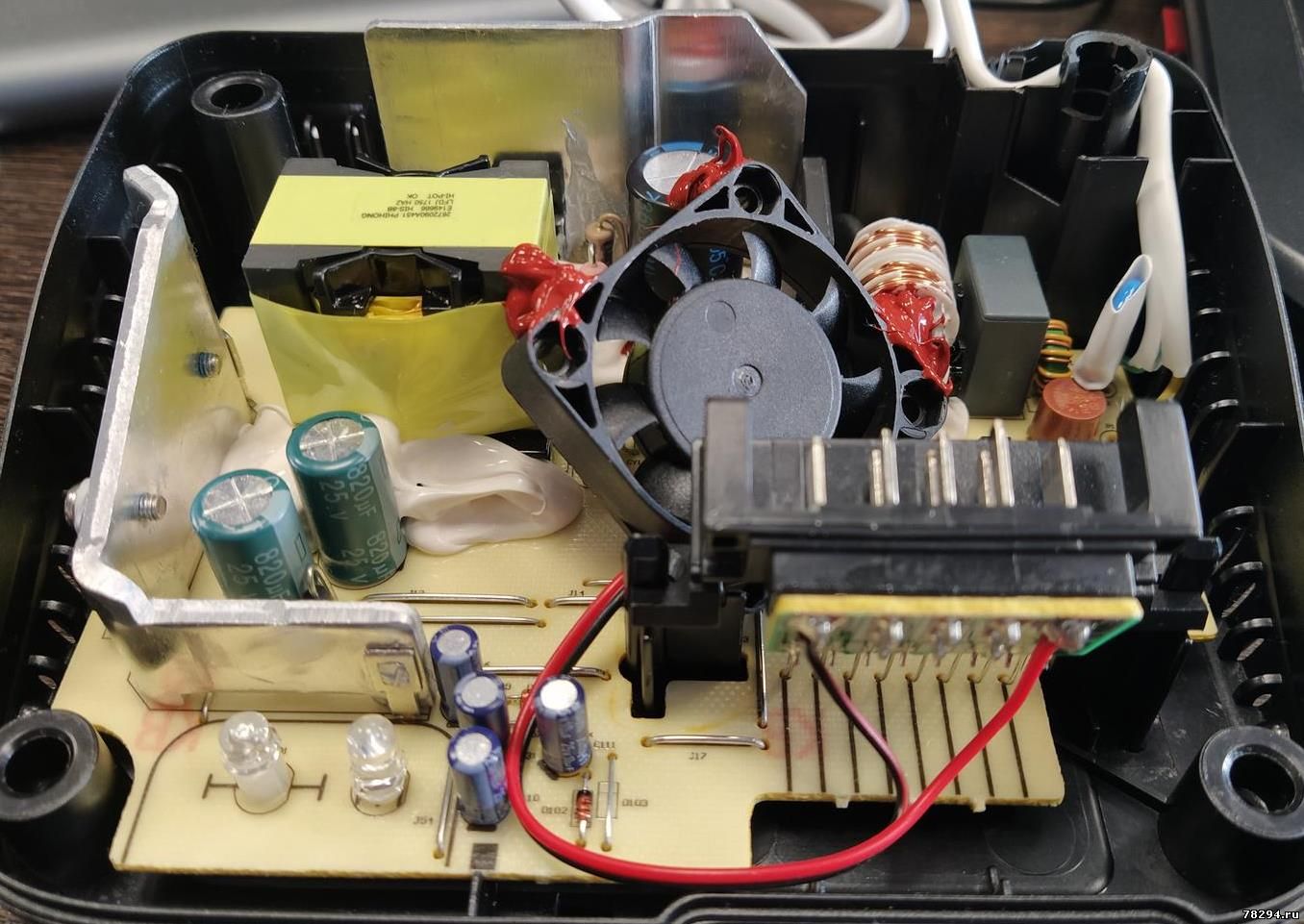

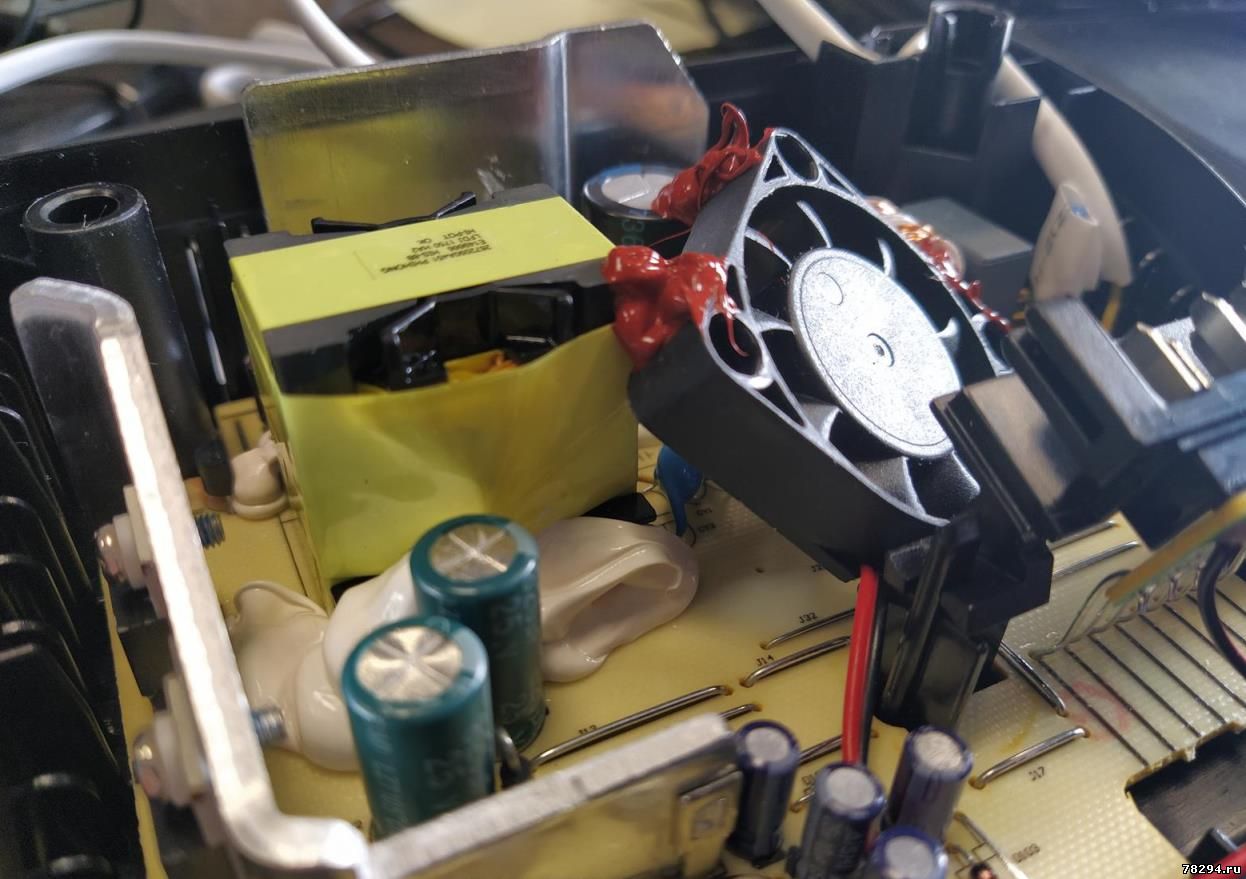

Цитата Anat78 ( ) Если хотите чтобы по окончании зарядки выключался и вентилятор, то вентилятор нужно подключать к выходной обмотке трансформатора.

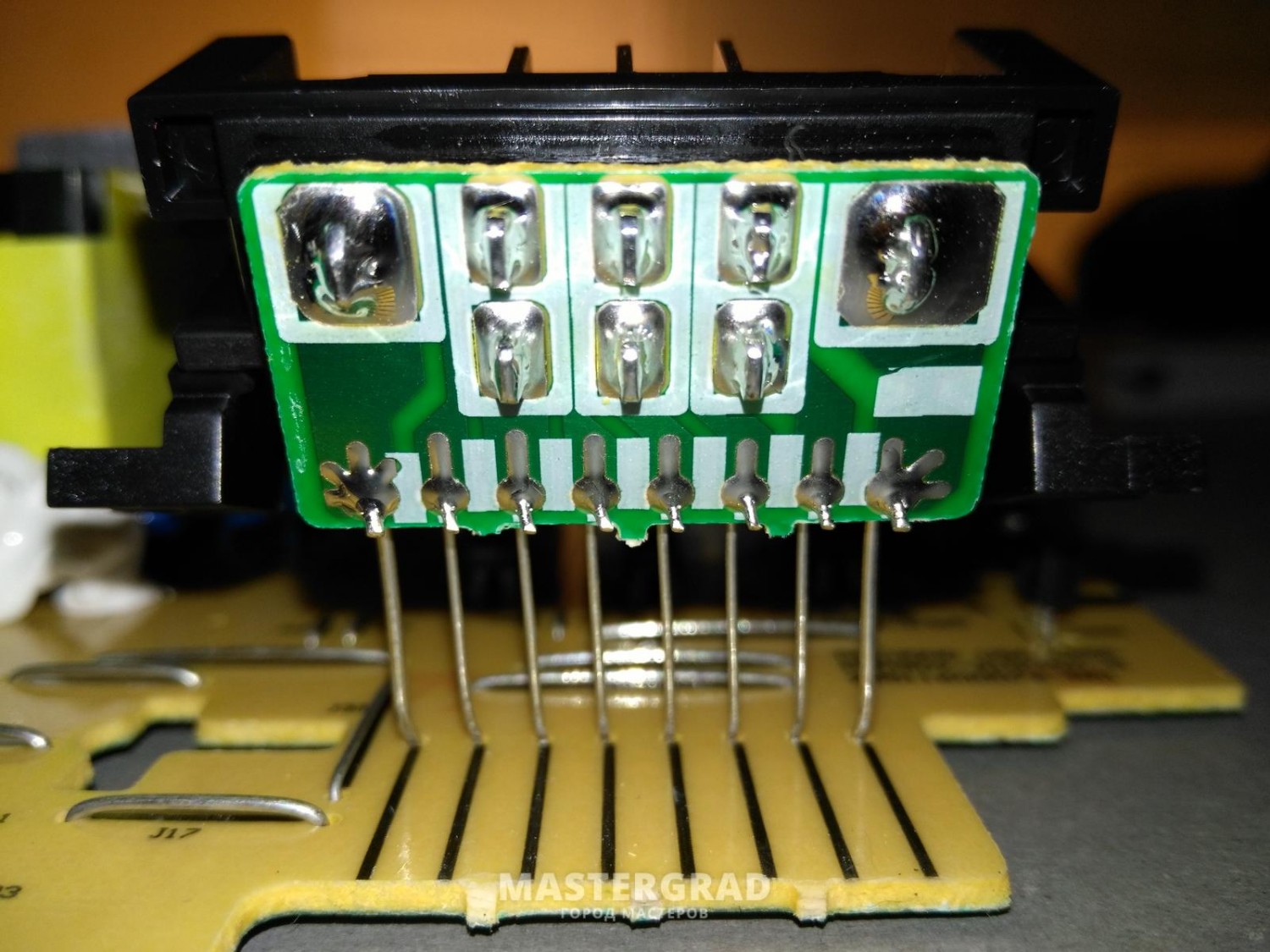

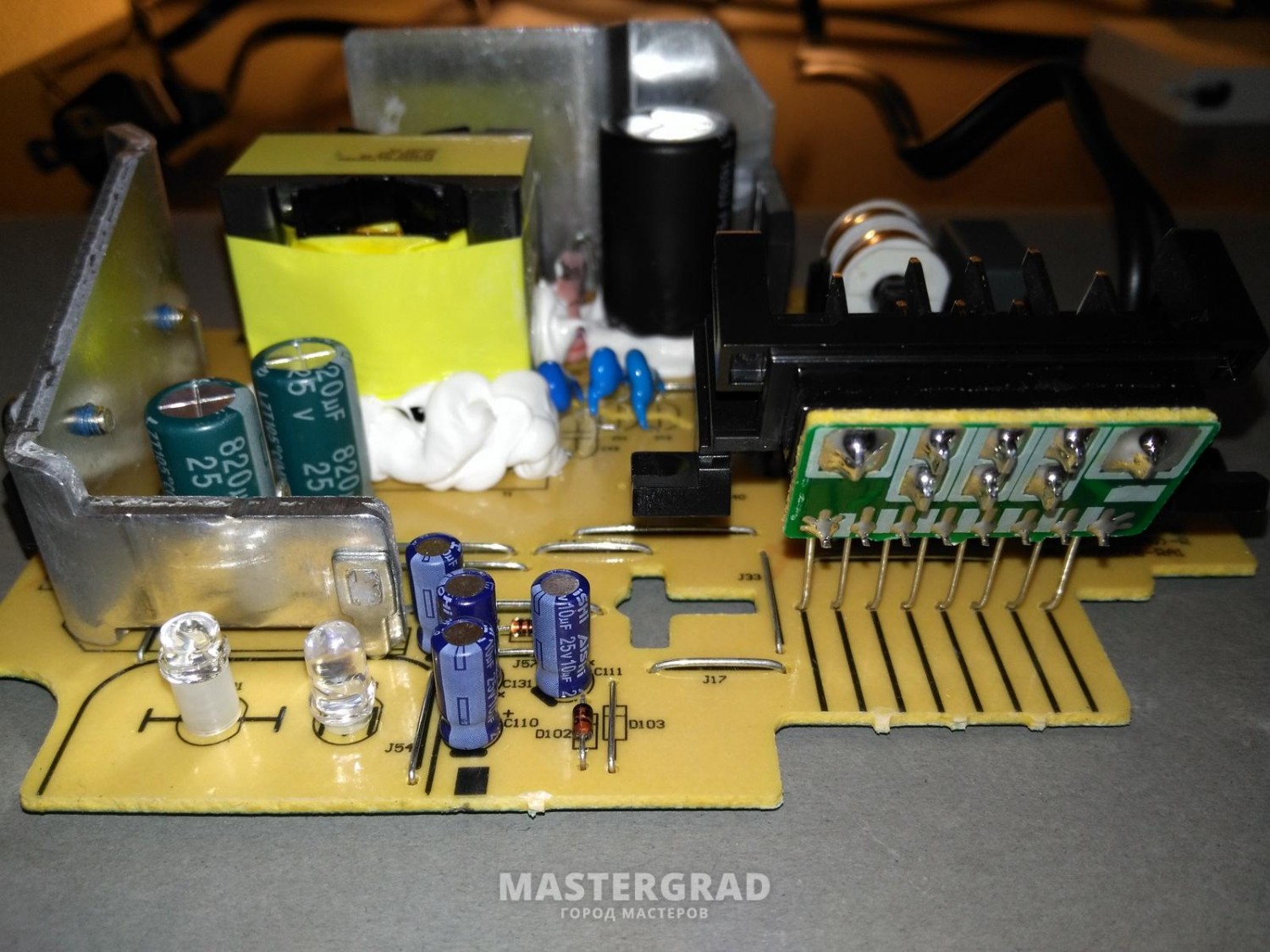

Здравствуйте, можете на фото обозначить к каким контактам подключать вентилятор. Спасибо
|
|
|
|
|
|
Anat78
|
Дата: Четверг, 04.07.2019, 07:18 | Сообщение # 22
|
Администраторы
Anat78
Майор
- Сообщений:7051
- Репутация:59±
|
Цитата vitalii_b ( ) можете на фото обозначить к каким контактам подключать вентилятор. Спасибо

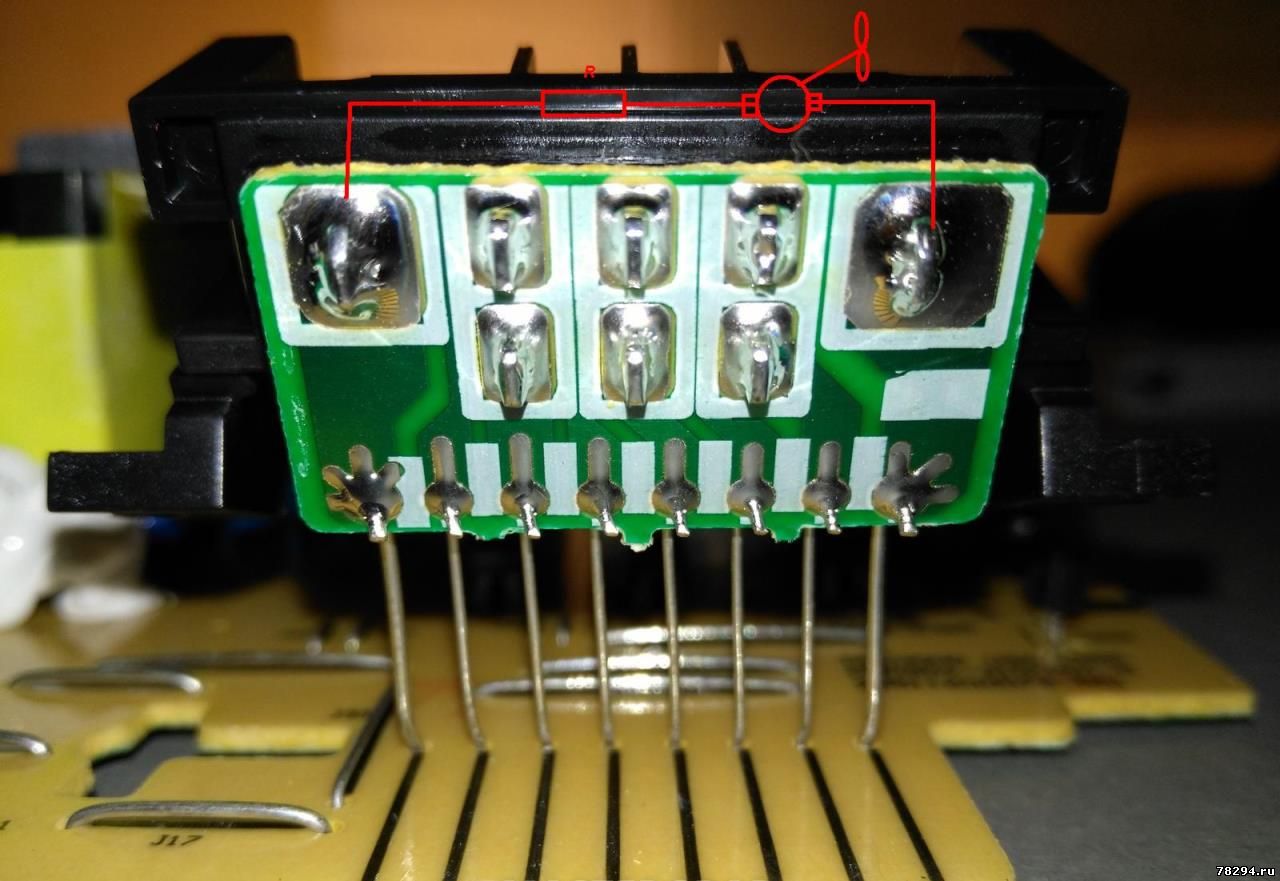

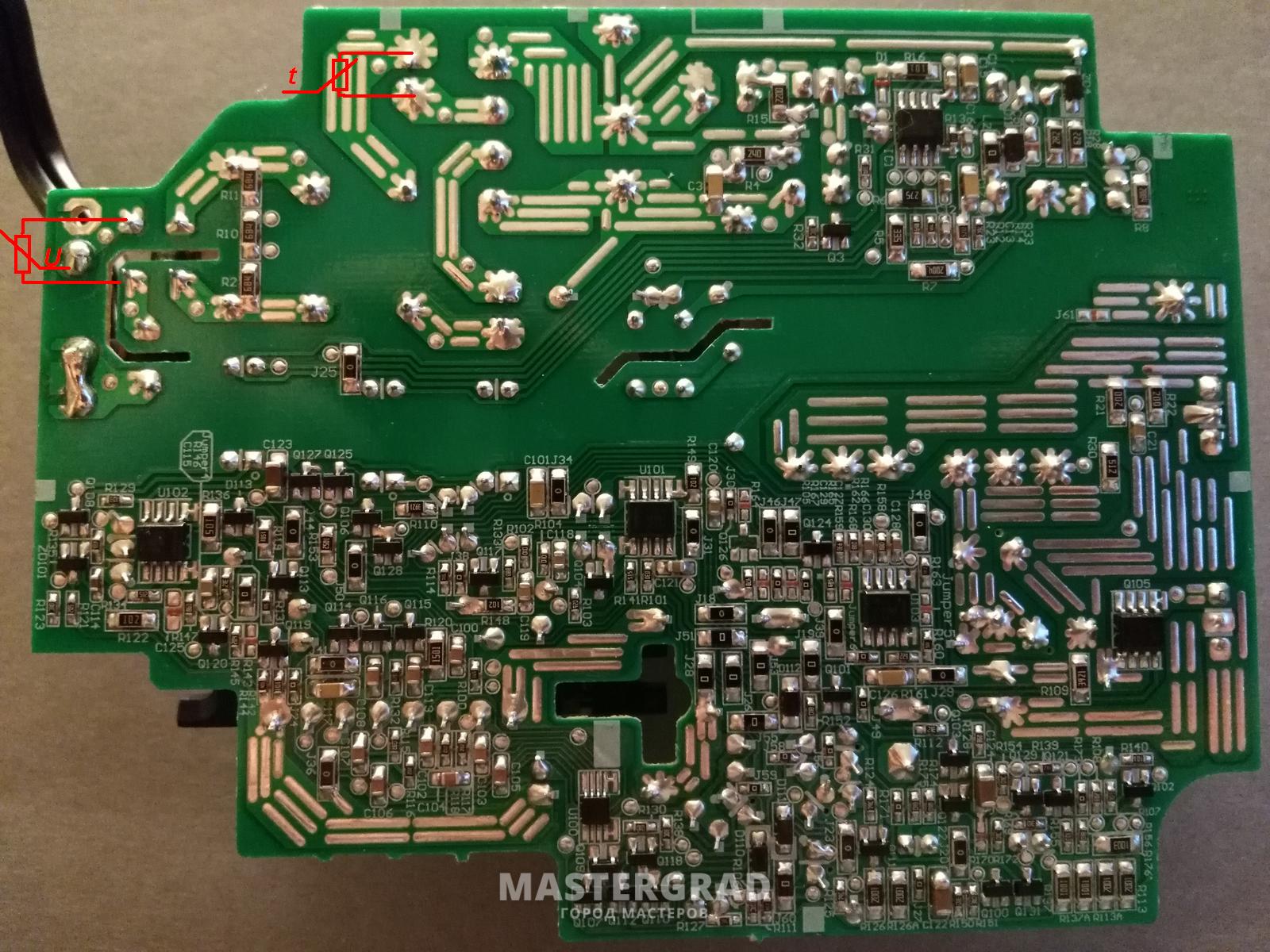

Здравствуйте, добавил схему http://www.78294.ru/forum/5-9-1#27
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
Anat78
|
Дата: Четверг, 18.07.2019, 16:28 | Сообщение # 23
|
Администраторы
Anat78
Майор
- Сообщений:7051
- Репутация:59±
|
Проверка Dewalt DCB115 после переделки на 220 вольт (установка преобразователя 220-110 вольт внутрь):
Мощность потребления 86 Ватт, но при этом 200ВА
Поэтому в случае заказа адаптера 220-110 вольт нужно выбирать мощностью 200 http://www.78294.ru/forum/16-36-1
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
|
Anat78
|
Дата: Суббота, 17.08.2019, 17:18 | Сообщение # 25
|
Администраторы
Anat78
Майор
- Сообщений:7051
- Репутация:59±
|

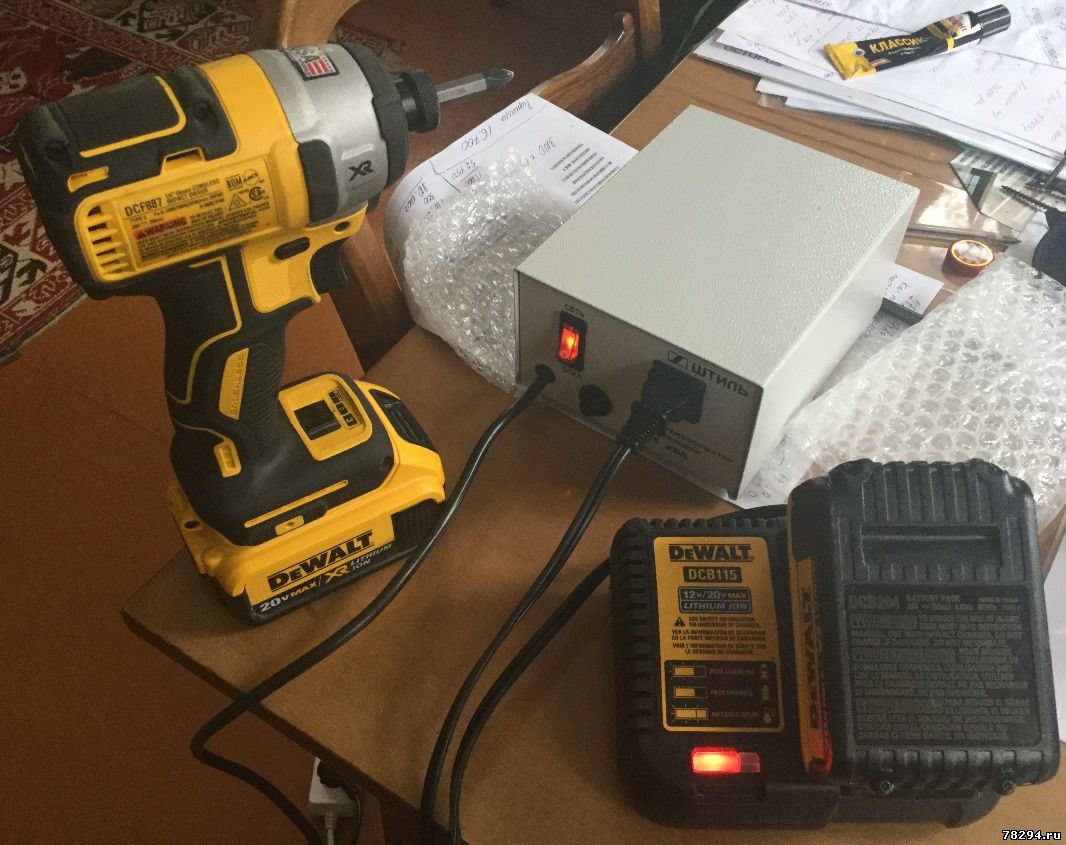

Проведена проверка с понижающим автотрансформатором «Штиль» АТ 220/110-0,25-50 250ВA цена 2800руб
С ним зарядное Dewalt DCB115 не работает не хватаем мощности, под нагрузкой напряжение падает ниже 100 вольт и зарядное устройство выдает ошибку - подмаргивает светодиод
Потому что в «Штиль» АТ 220/110-0,25-50 250ВA на самом деле трансформатор мощностью менее 120ватт
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
Anat78
|
Дата: Вторник, 01.10.2019, 14:01 | Сообщение # 26
|
Администраторы
Anat78
Майор
- Сообщений:7051
- Репутация:59±
|
Итого на сегодня все наборы 299р2/м2, в 996р2, в 899м1 и тд.
У которых в комплекте зарядное

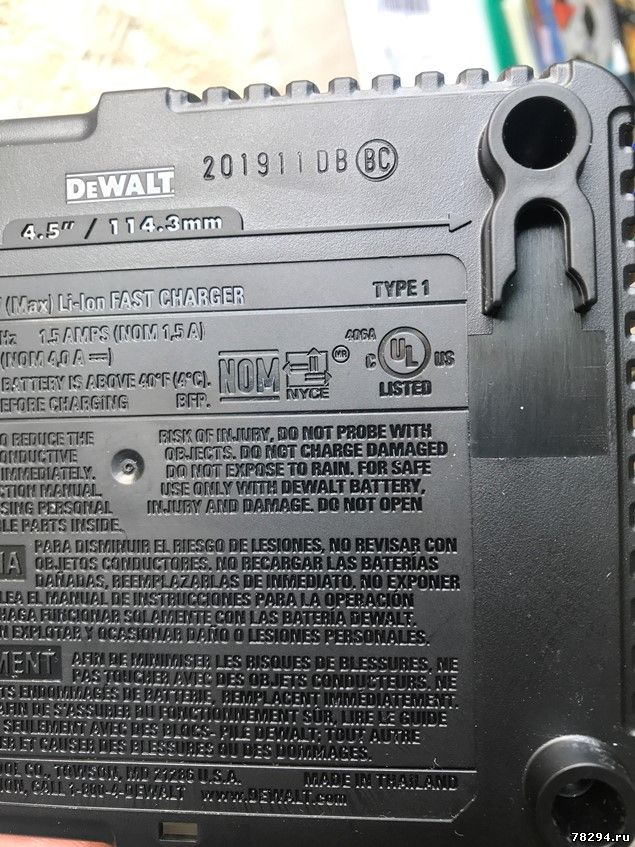

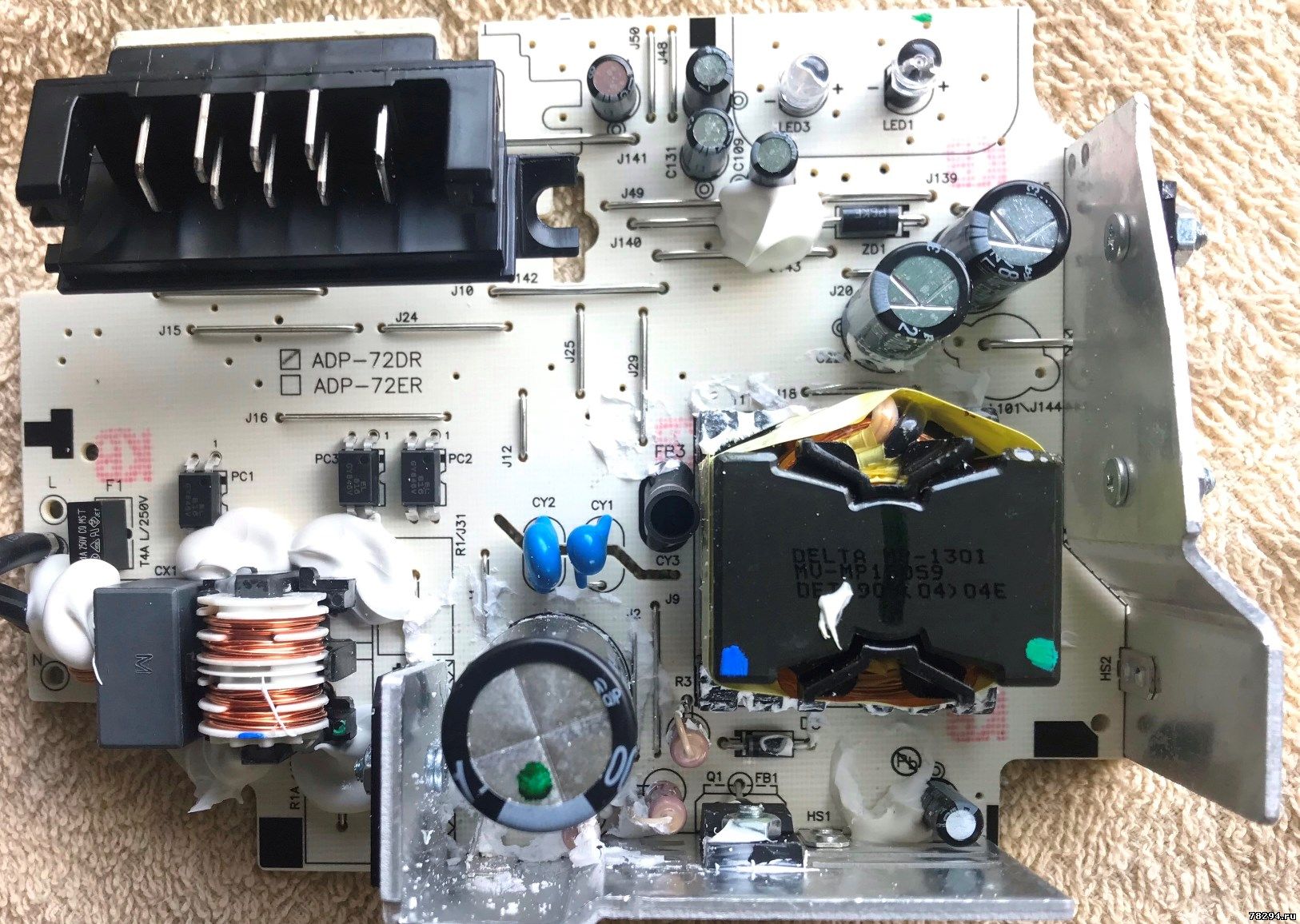

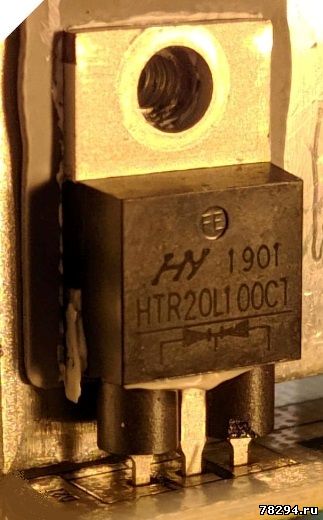

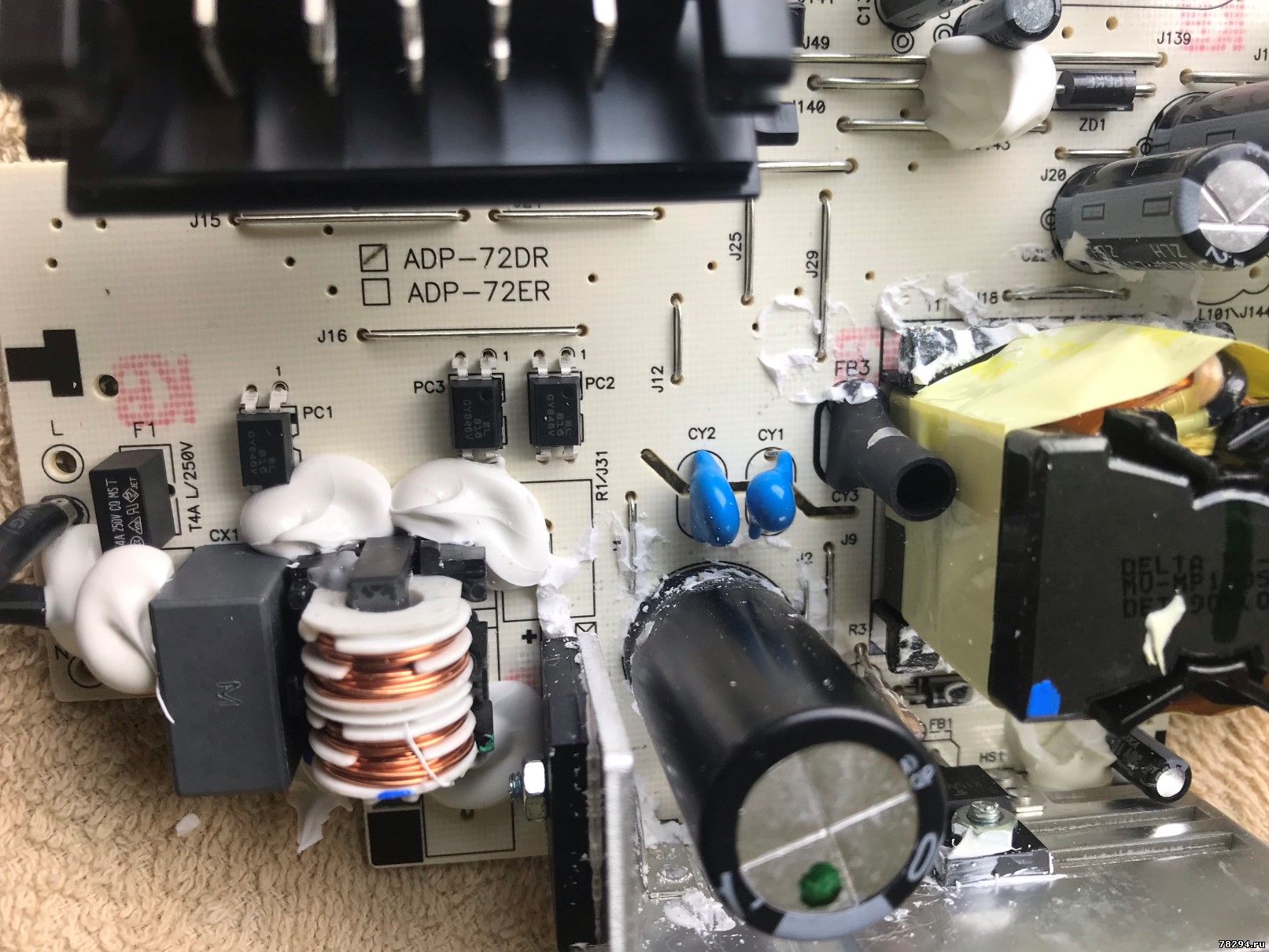

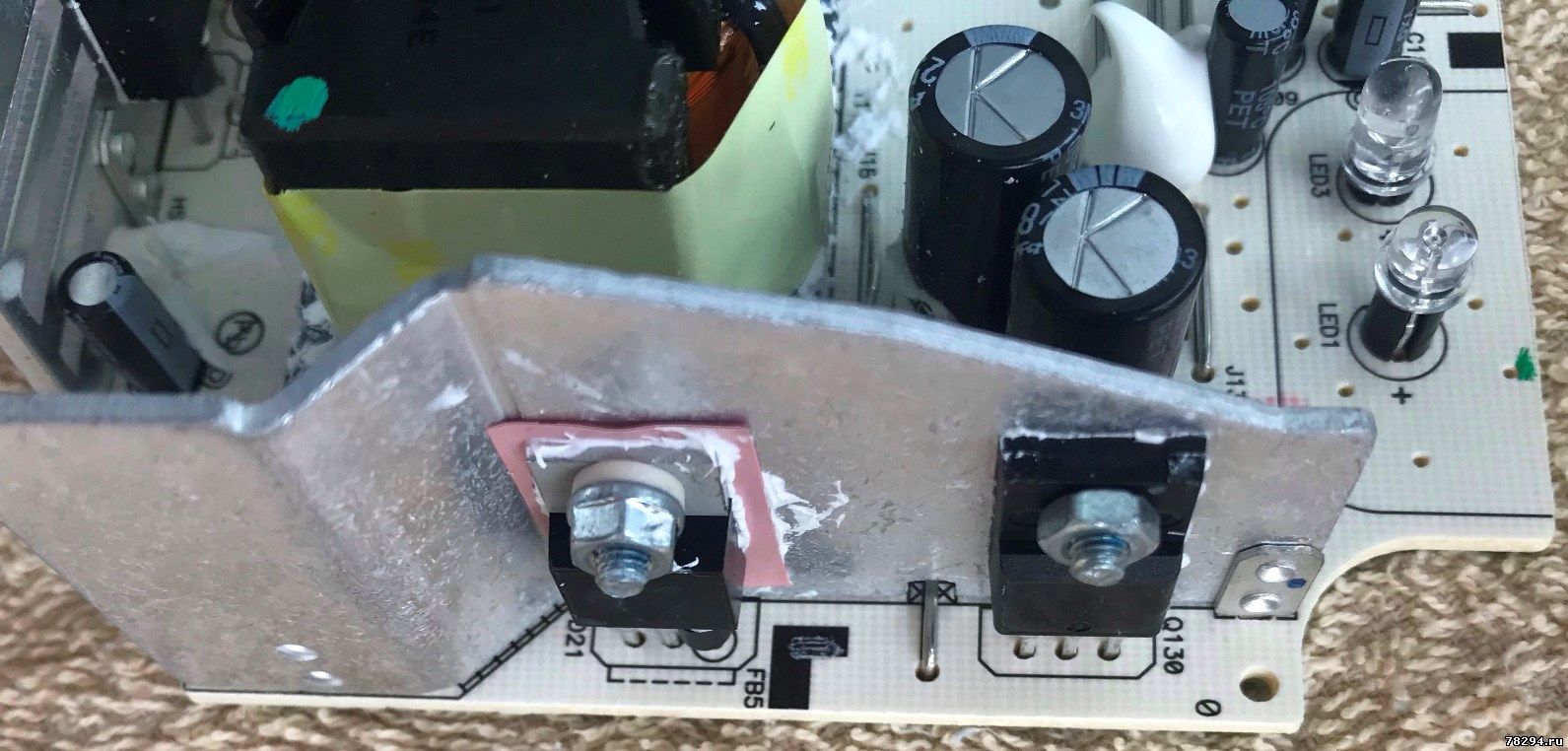

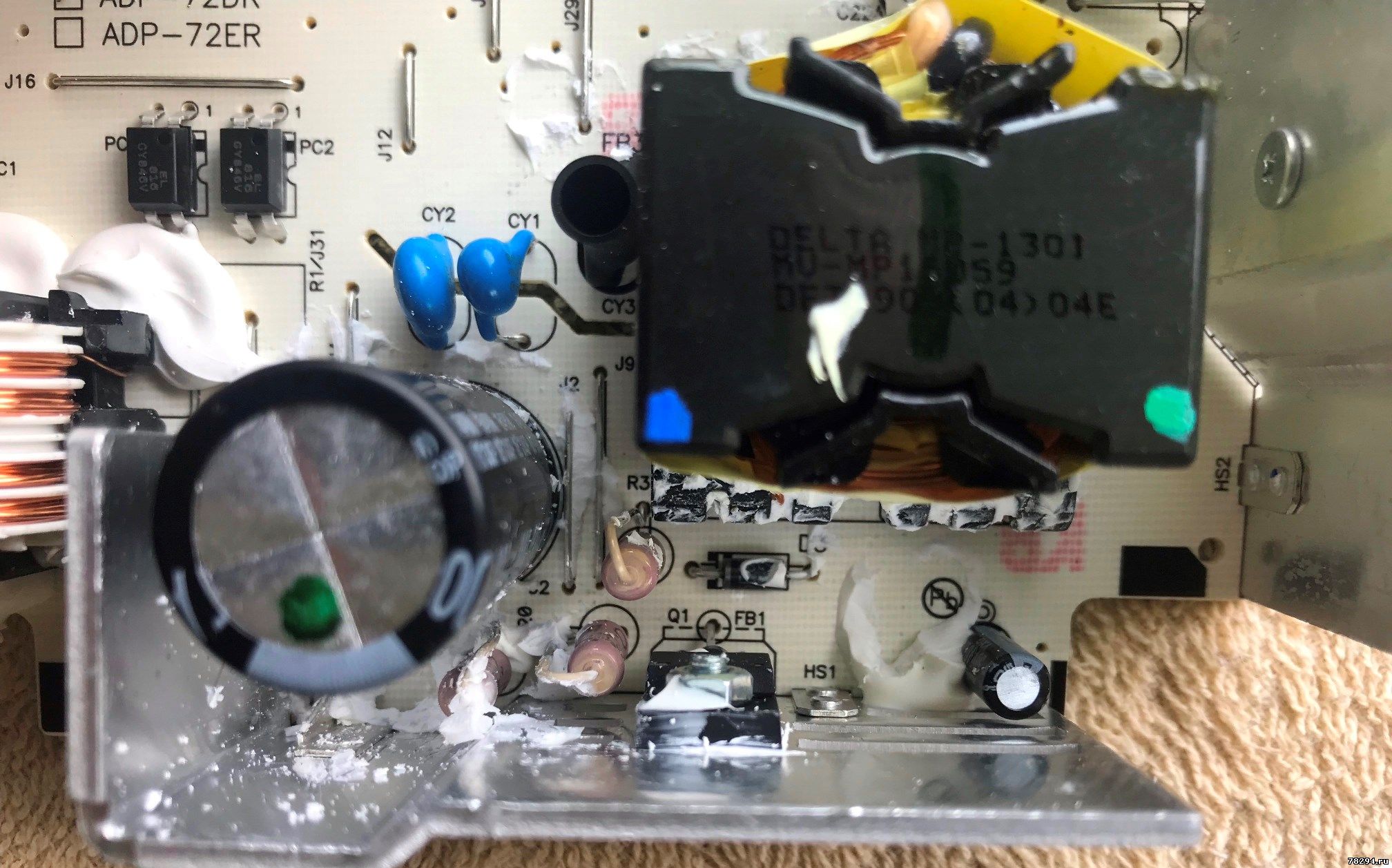

Dewalt DCB115 (12-20V Max) Тайланд
Не переделываются на 220в простой заменой конденсаторов и моргают красным и зеленым
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
zeotcg
|
Дата: Четверг, 03.10.2019, 00:35 | Сообщение # 27
|
|
|
Здравствуйте, выше показан способ устранения перегрева зарядки путем переделки трансформатора.
Но, в комментах к одному видео о переделке было написано:
"А у меня вентилятор не влез. Возле транса стоят три резистора по 0.1 Ом, если один убрать, то снизится ток зарядки с 4 до 2.7 ампера"
О каких резисторах идет речь ?
В другом видео вместо двух перемычек (взамен одной из которых впаивается термистор) запаивают два керамических резистора низкоомных, но это, вроде, нужно для ограничения тока заряда конденсатора, а не тока зарядки аккумулятора. Есть ли на плате упомянутые в сообщении выше перемычки ?
|
|
|
|
|
|
Anat78
|
Дата: Четверг, 03.10.2019, 08:40 | Сообщение # 28
|
Администраторы
Anat78
Майор
- Сообщений:7051
- Репутация:59±
|
Цитата zeotcg ( ) О каких резисторах идет речь ?
Это резисторы R17, в сумме дают сопротивления 0,47ом для ограничения импульсного тока транзистора
Если откусить один или два ток заряда не изменится никак
Цитата zeotcg ( ) Есть ли на плате упомянутые в сообщении выше перемычки ?
да есть, вместо них ставят термистор
объяснял все тут: http://www.78294.ru/forum/5-9-240-16-1524511993
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
zeotcg
|
Дата: Четверг, 03.10.2019, 20:13 | Сообщение # 29
|
|
|
А каким образом можно ограничить ток заряда аккумулятора - это будет полезно и для самого аккумулятора, поскольку даже для 5Ач ток заряда должен быть не более 1А (10% от емкости), а зарядка фигачит 5А. Возможно, и зарядка перестанет греться. Есть ли простой способ без перемотки трансформатора ?
|
|
|
|
|
|
Anat78
|
Дата: Четверг, 03.10.2019, 20:52 | Сообщение # 30
|
Администраторы
Anat78
Майор
- Сообщений:7051
- Репутация:59±
|
Цитата zeotcg ( ) поскольку даже для 5Ач ток заряда должен быть не более 1А (10% от емкости)

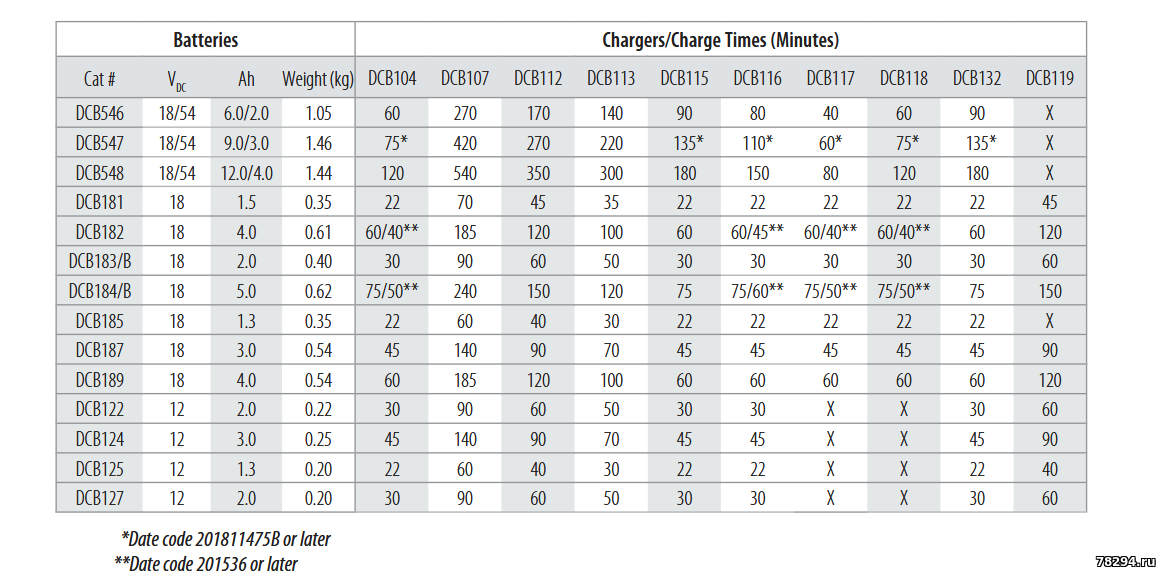

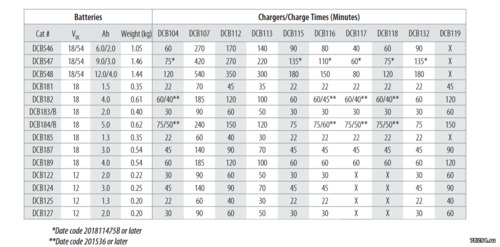

НЕТ ток заряда максимальный рекомендованный для 18650-25R до 4а на элемент, номинальный 1,25А, в сборке 5ач можно заряжать батарею током до 8А
Цитата zeotcg ( ) Есть ли простой способ без перемотки трансформатора ?
Конечно, продать 115 зарядное и купить 112 зарядное
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
