Переделка зарядного Dewalt DCB115 (12-20V Max) на 220в схема
|
|
|
gv853gv
|
Дата: Пятница, 02.02.2024, 16:44 | Сообщение # 241
|
Пользователи
gv853gv
Рядовой
- Сообщений:76
- Репутация:3±
|
Но учитывайте еще, что после такой перекоммутации ток заряда будет только до 2.7 АмперНо флексы хоть и долго, но заряжает
|
|
|
|
|
|
Masterok
|
Дата: Пятница, 02.02.2024, 23:10 | Сообщение # 242
|
Пользователи
Masterok
Рядовой
- Сообщений:70
- Репутация:1±
|

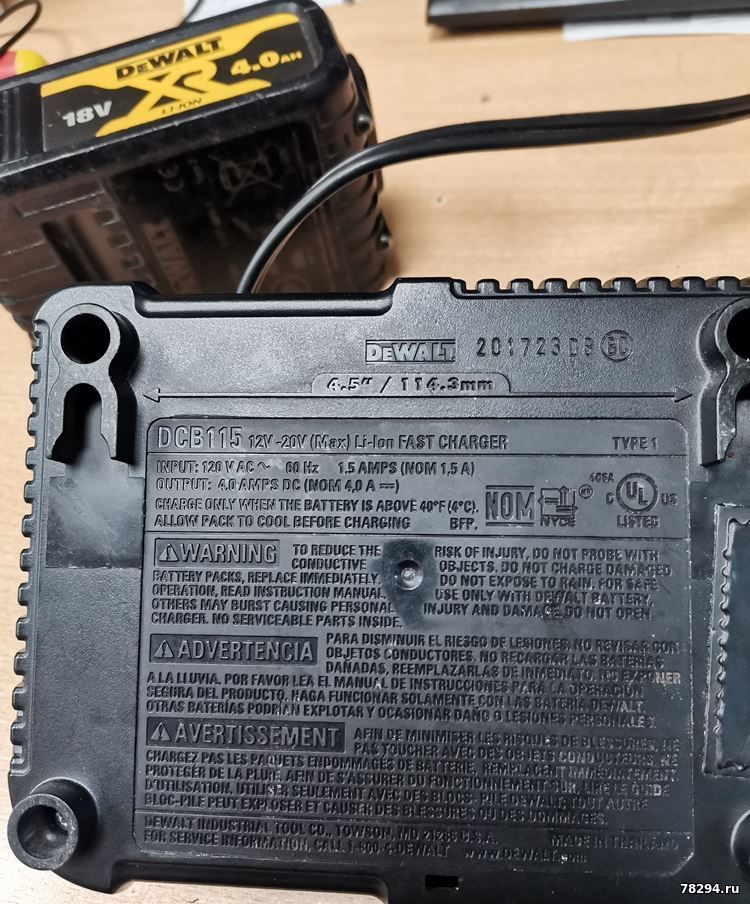

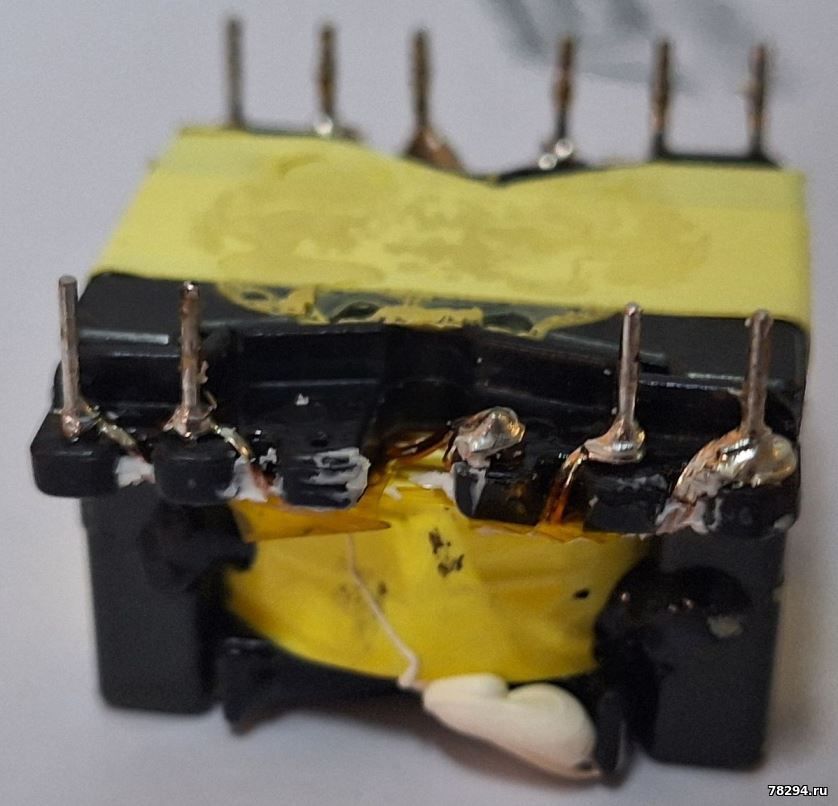

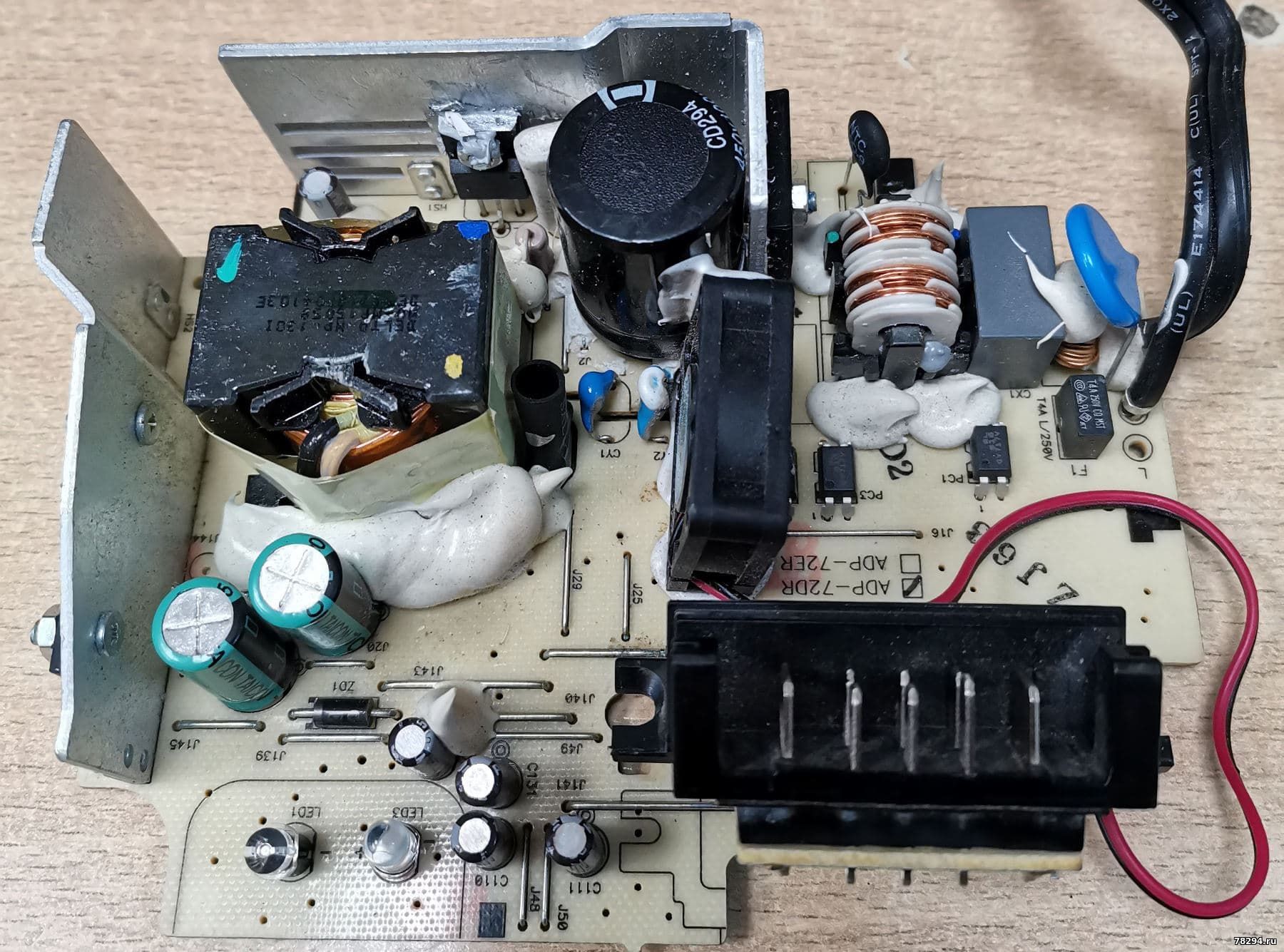

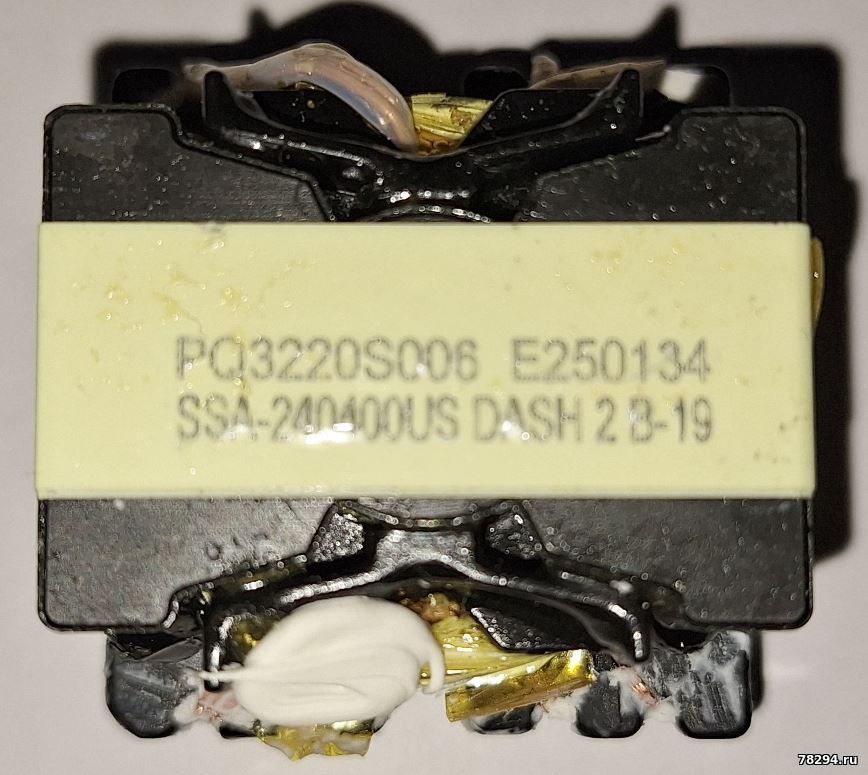

Можно ещё скомутировать иначе:
ПП на 1-6 на 7-12 на 9-3 на 2-5 на 8-11 на 10-4 на ЛП
В итоге получится чуть красивее.Добавлено (05.03.2024, 23:41)
---------------------------------------------
Одна зарядка вернулась. Переделана была коммутацией обмоток, установкой сетевого электролита, варистора, термистора и замена резисторов по питанию ШИМ.
При включении зарядки в сеть с батареей начинает мигать индикатор зарядки как при зарядке но АКБ не заряжается.
Плата pcb19100
Шимка Ob2372cp Добавлено (13.03.2024, 10:55)
---------------------------------------------

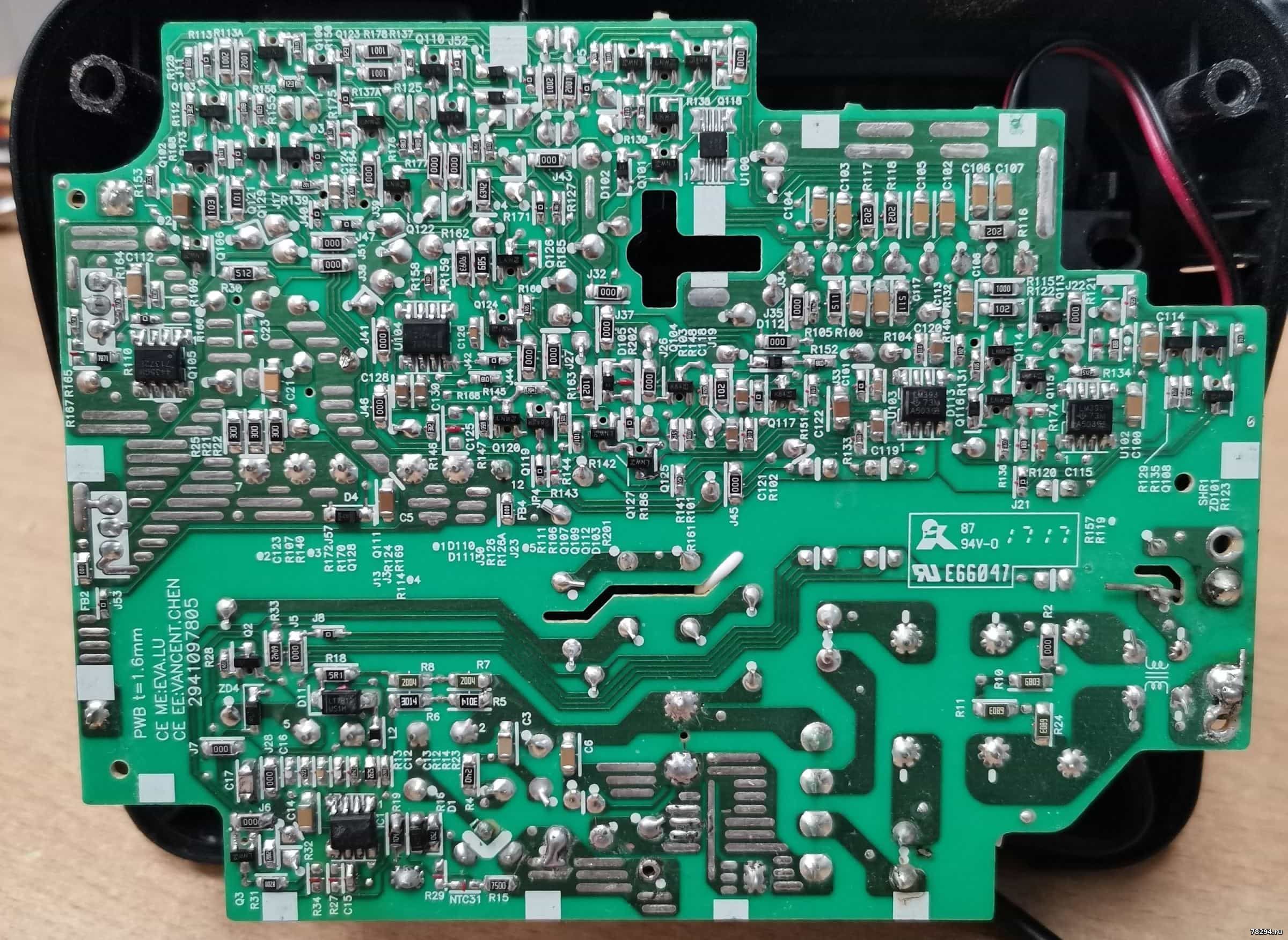

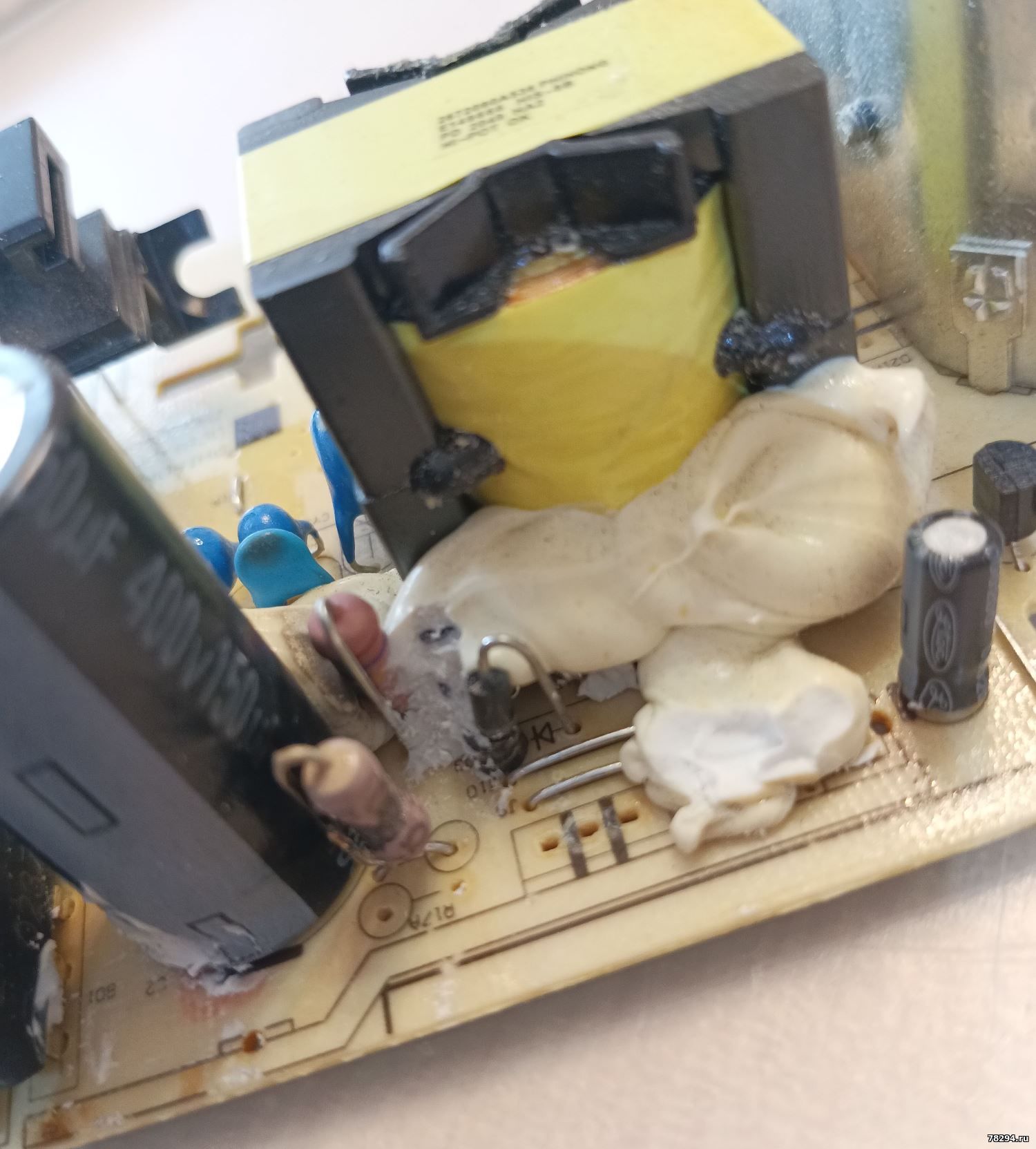

Нашел причину. Под клеем белым, рубанул перемычку когда транс снимал и оно то работало, то нет.
Сообщение отредактировал Masterok - Пятница, 02.02.2024, 23:20 |
|
|
|
|
|
gv853gv
|
Дата: Среда, 13.03.2024, 13:16 | Сообщение # 243
|
Пользователи
gv853gv
Рядовой
- Сообщений:76
- Репутация:3±
|
Цитата Masterok (  ) Нашел причину. Под клеем белым, рубанул перемычку когда транс снимал и оно то работало, то нет.
Я тоже поначалу и резисторы и диоды ломал пока доставал трансформатор
|
|
|
|
|
|
tasseholf
|
Дата: Среда, 27.03.2024, 02:51 | Сообщение # 244
|
|
|

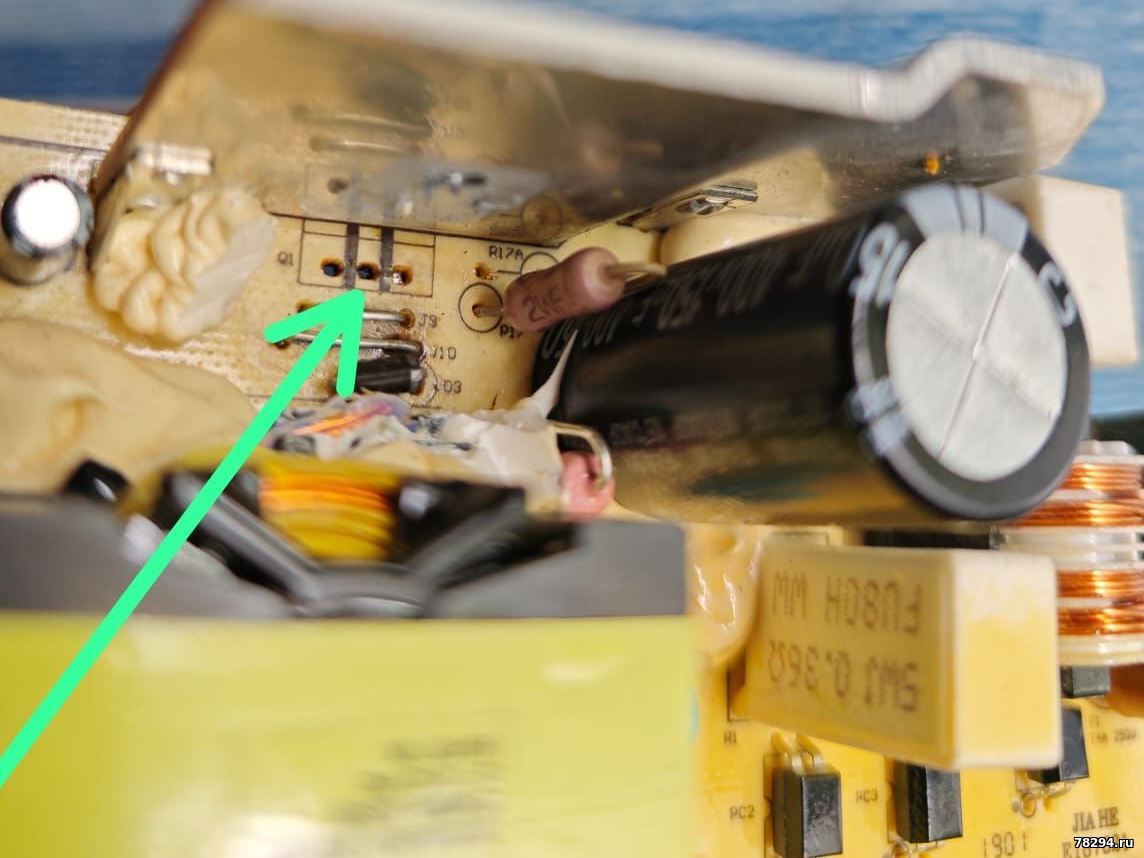

Здравствуйте! Фото куда припаять вентилятор чтобы он включался не от батареи а от включения в сеть закрыто 50 сообщениями. Можно, пожалуйста его сделать более доступным либо можно мне его получить в личку? или просто сказать куда припаивать.
Спасибо!
|
|
|
|
|
|
Anat78
|
Дата: Среда, 27.03.2024, 02:55 | Сообщение # 245
|
Администраторы
Anat78
Майор
- Сообщений:7051
- Репутация:59±
|
А там нет ничего (просто напоминание мне сделать красным схему), я хотел нарисовать схему и забыл просто
потом нарисую и открою просто
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
tasseholf
|
Дата: Среда, 27.03.2024, 02:59 | Сообщение # 246
|
|
|
Понял, спасибо, буду ждать)
|
|
|
|
|
|
Rавшан
|
Дата: Вторник, 02.04.2024, 22:50 | Сообщение # 247
|
|
|

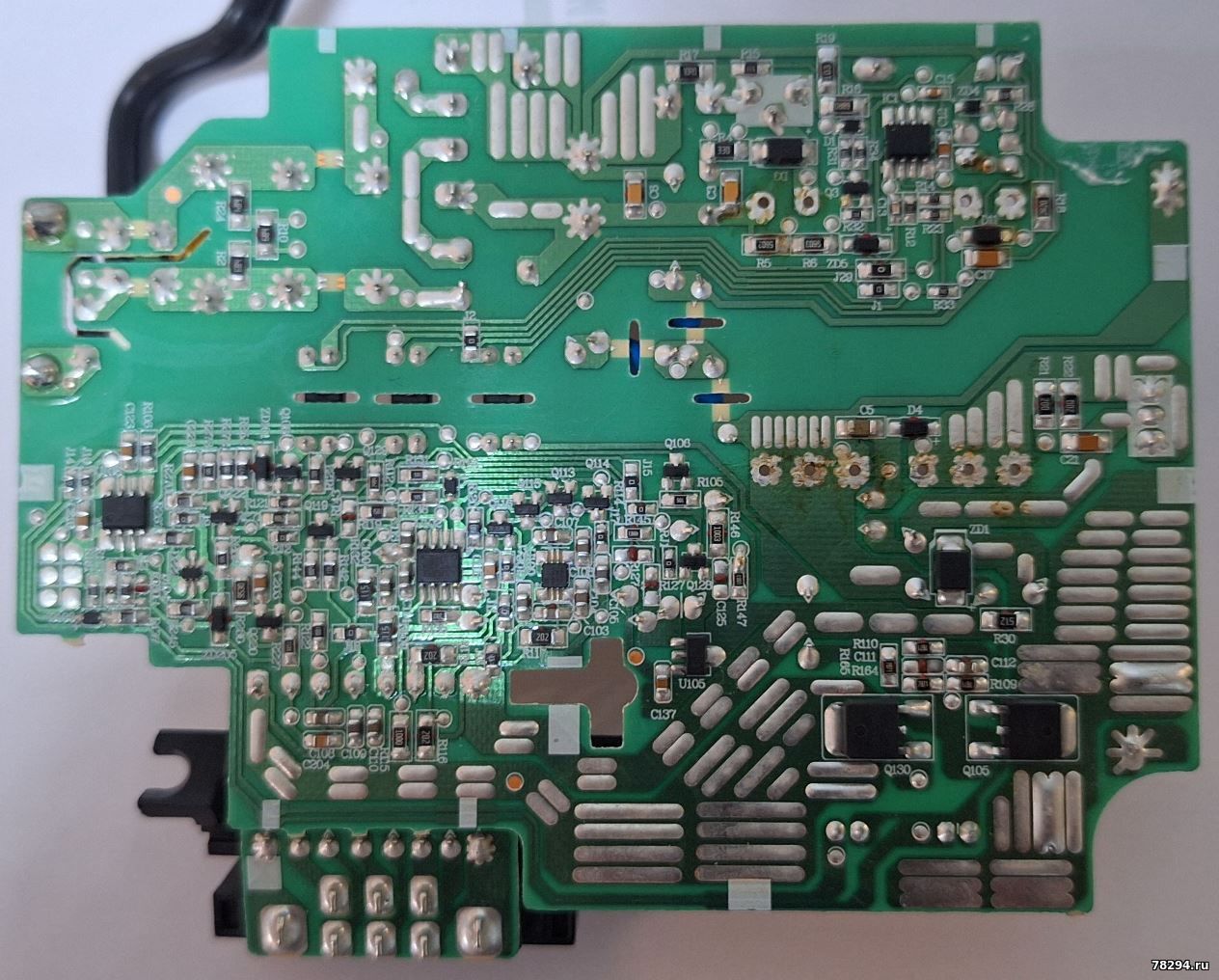

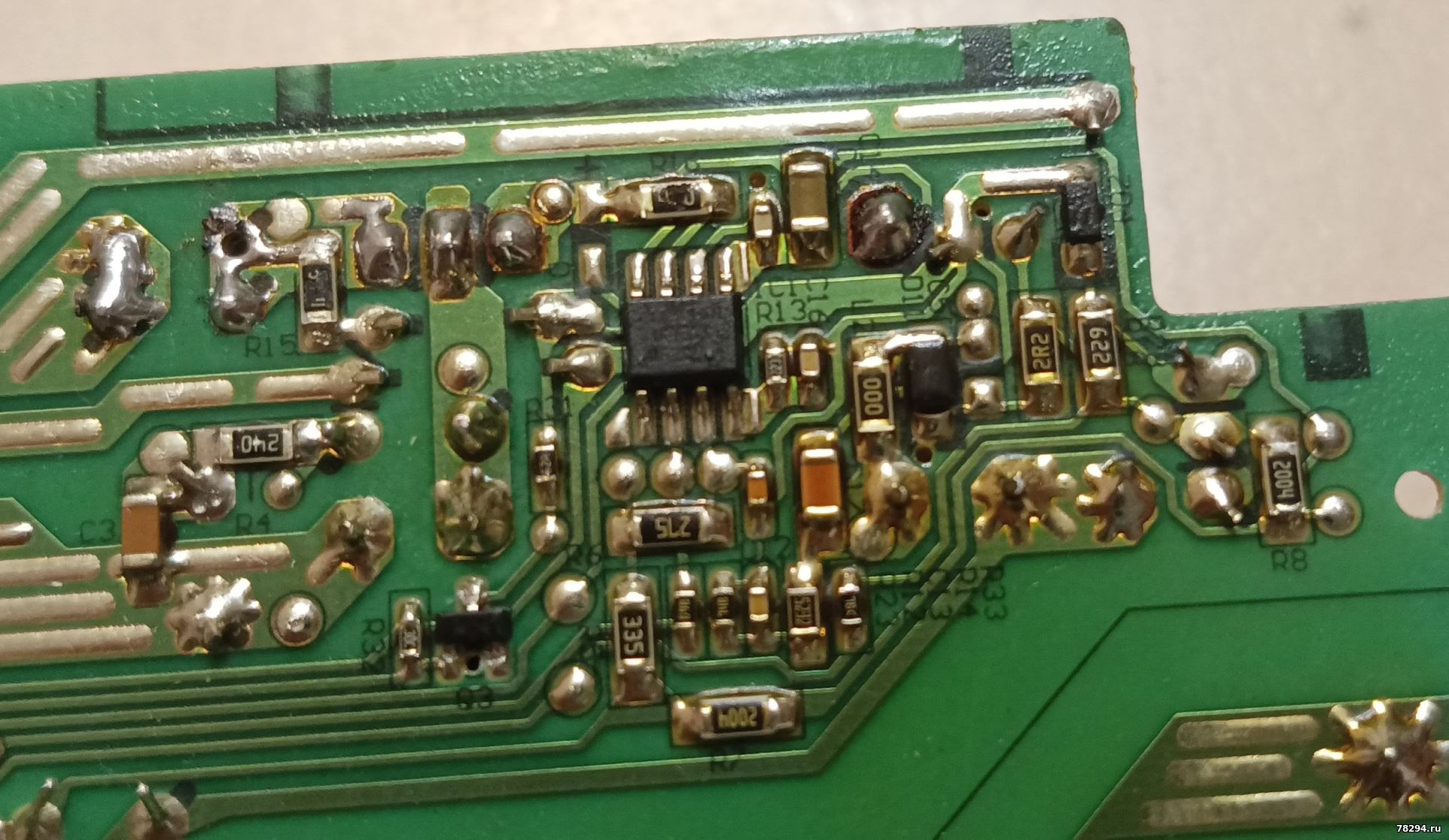

Здравствуйте. Зарядное DCB115. Сгорел силовой транзистор, низкоомный резистор в его цепи и два резистора r15 и r16 , идущие от силового транзистора к микросхеме. Скорее всего сама микросхема тоже сгорела?
Я правильно понял из сообщений в теме, что жто микросхема 1710-01? Маркировка еле видна на моем.
|
|
|
|
|
|
Anat78
|
Дата: Вторник, 02.04.2024, 23:30 | Сообщение # 248
|
Администраторы
Anat78
Майор
- Сообщений:7051
- Репутация:59±
|
да и микросхема и обвязка все погорело. 1710-01
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
Rавшан
|
Дата: Среда, 10.04.2024, 12:52 | Сообщение # 249
|
|
|
Подскажите, чем кто снимает лак с платы зарядника для ремонта?
|
|
|
|
|
|
Anat78
|
Дата: Среда, 10.04.2024, 13:10 | Сообщение # 250
|
Администраторы
Anat78
Майор
- Сообщений:7051
- Репутация:59±
|
спирт
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
Masterok
|
Дата: Понедельник, 15.04.2024, 22:30 | Сообщение # 251
|
Пользователи
Masterok
Рядовой
- Сообщений:70
- Репутация:1±
|

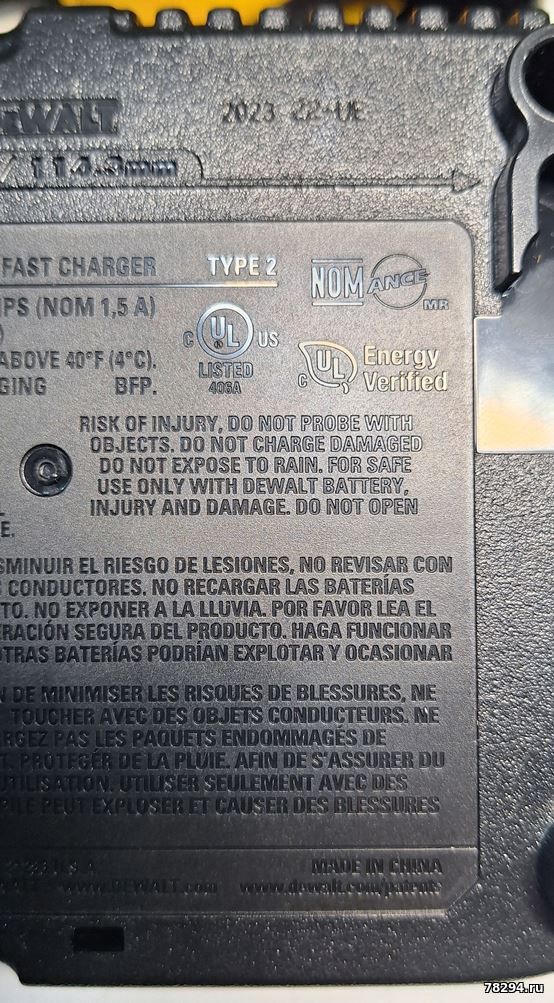

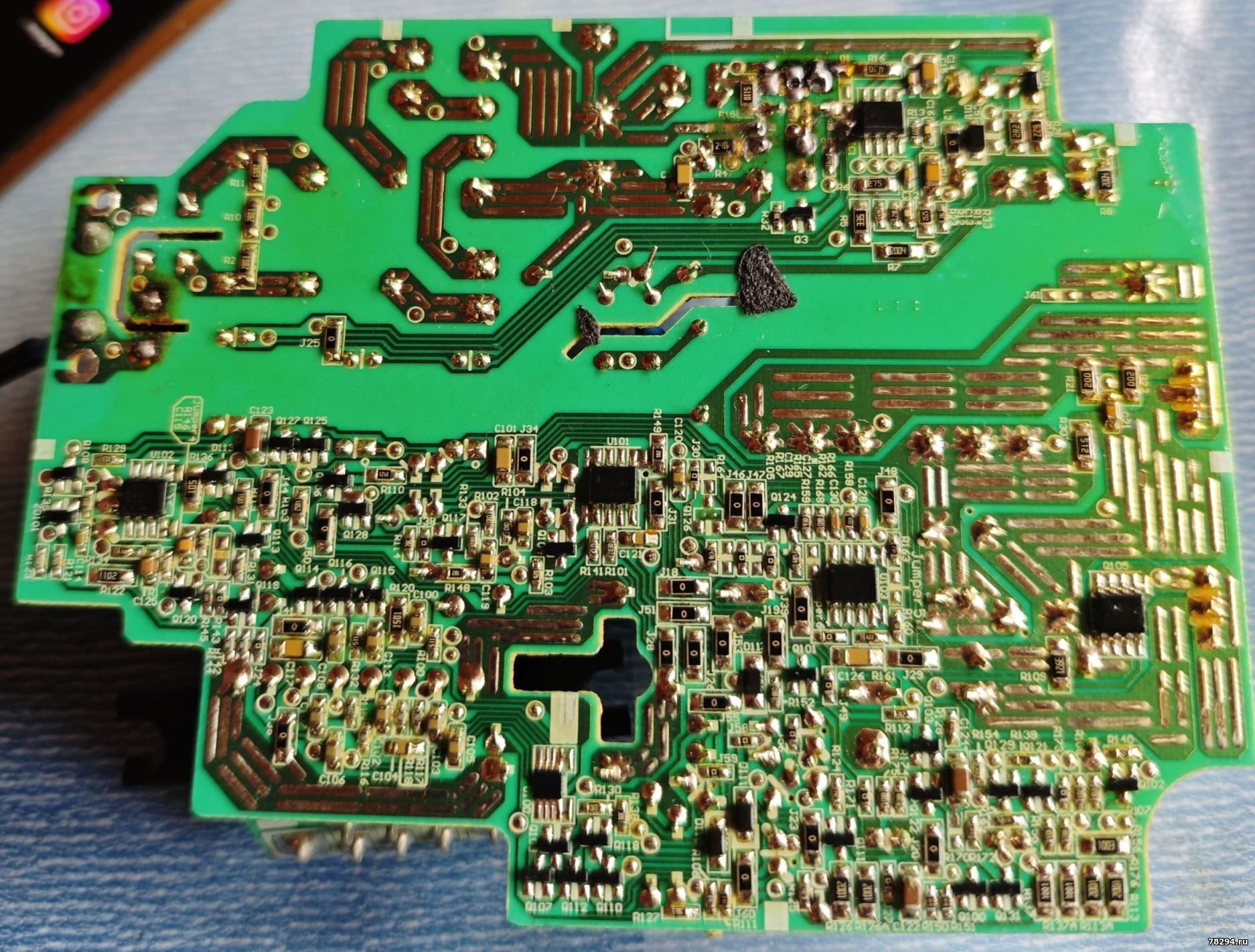

Зарядка 23 года. Из последних. Месяц назад доработал как выше писал, сегодня принесли - не вкл. Разобрал, первичка целая а во вторичке перегорела дорожка на платке контактов АКБ. Подскажите пожалуйста, почему могла сгореть.
|
|
|
|
|
|
Anat78
|
Дата: Понедельник, 15.04.2024, 23:00 | Сообщение # 252
|
Администраторы
Anat78
Майор
- Сообщений:7051
- Репутация:59±
|
Там сгорает дорожка когда или батарея неисправная или диод сдох
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
|
Anat78
|
Дата: Вторник, 16.04.2024, 12:49 | Сообщение # 254
|
Администраторы
Anat78
Майор
- Сообщений:7051
- Репутация:59±
|
да нужно переключить обмотки
остальное поменять тоже стандартно для 115 зарядного
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
Rавшан
|
Дата: Четверг, 18.04.2024, 11:08 | Сообщение # 255
|
|
|
Еще подскажите, после ремонта нужно обратно наносить защитный слой? Подойдет ли для этих целей цапон-лак?
|
|
|
|
|
|
gv853gv
|
Дата: Четверг, 18.04.2024, 13:53 | Сообщение # 256
|
Пользователи
gv853gv
Рядовой
- Сообщений:76
- Репутация:3±
|
нужно
Подойдет
|
|
|
|
|
|
Anat78
|
Дата: Четверг, 18.04.2024, 14:04 | Сообщение # 257
|
Администраторы
Anat78
Майор
- Сообщений:7051
- Репутация:59±
|
Просто брызгаю лаком - https://alii.pub/6xtgfe?erid=2SDnjcMrrnd
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
denku262
|
Дата: Среда, 24.04.2024, 21:01 | Сообщение # 258
|
Пользователи
denku262
Рядовой
- Сообщений:14
- Репутация:0±
|
Цитата Anat78 ( ) да нужно переключить обмоткиостальное поменять тоже стандартно для 115 зарядного
Спасибо.
Сообщение отредактировал denku262 - Среда, 24.04.2024, 22:03 |
|
|
|
|
|
gv853gv
|
Дата: Среда, 24.04.2024, 22:33 | Сообщение # 259
|
Пользователи
gv853gv
Рядовой
- Сообщений:76
- Репутация:3±
|
диод и должен греться, транс после правильной перекоммутации нет

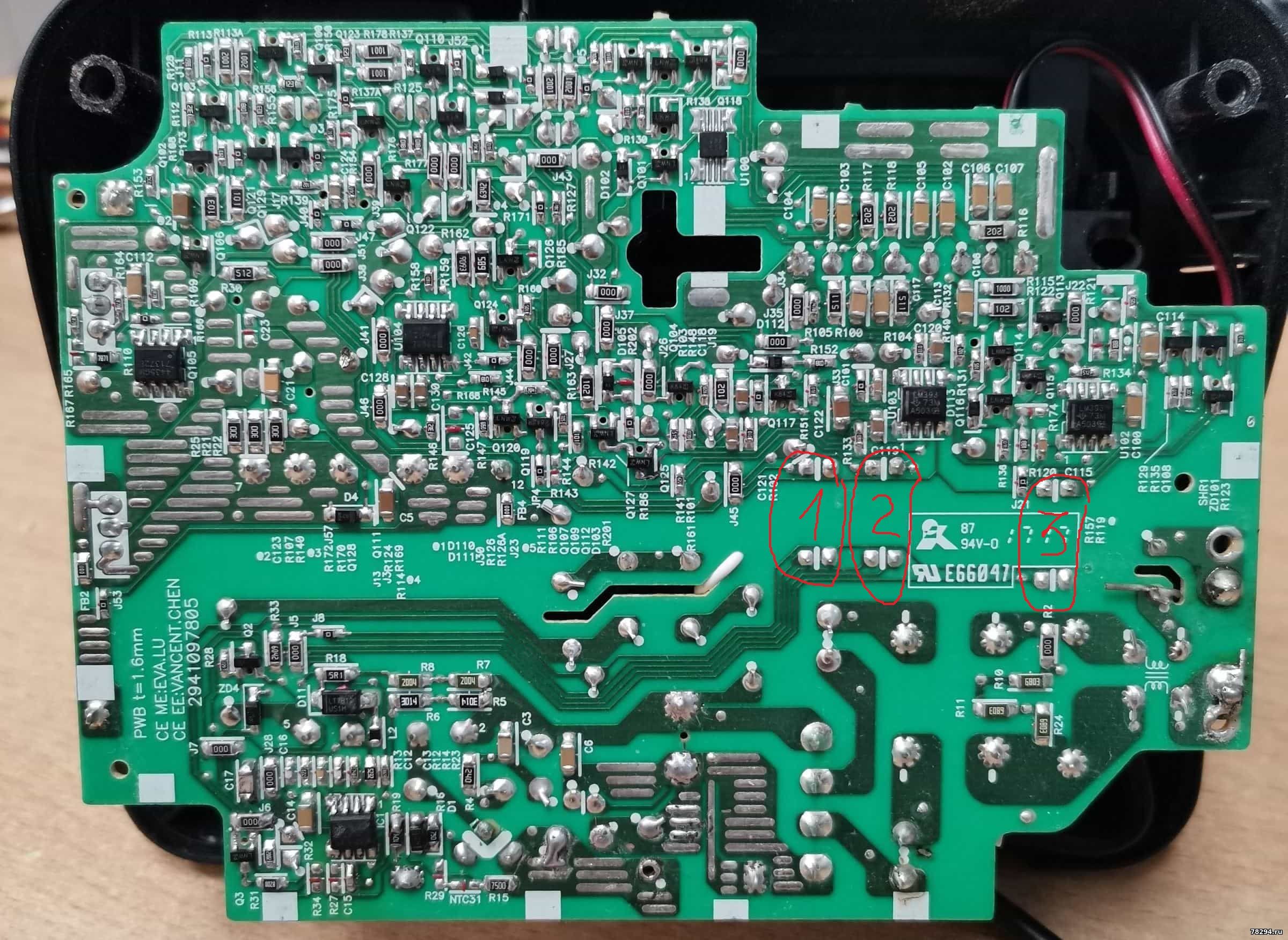

перекоммутировали все 3 части?
|
|
|
|
|
|
Anat78
|
Дата: Среда, 24.04.2024, 23:09 | Сообщение # 260
|
Администраторы
Anat78
Майор
- Сообщений:7051
- Репутация:59±
|
сильно это сколько градусов? до 80 норма
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
denku262
|
Дата: Четверг, 25.04.2024, 15:48 | Сообщение # 261
|
Пользователи
denku262
Рядовой
- Сообщений:14
- Репутация:0±
|
Цитата gv853gv ( ) перекоммутировали все 3 части? Добавлено (25.04.2024, 16:13)
---------------------------------------------
Цитата Anat78 ( ) сильно это сколько градусов? до 80 норма |
|
|
|
|
|
Masterok
|
Дата: Пятница, 03.05.2024, 21:48 | Сообщение # 262
|
Пользователи
Masterok
Рядовой
- Сообщений:70
- Репутация:1±
|
Три зарядки свежих 115 переделанных вернулись через несколько дней. Одну восстановил , две ещё не доехали. Походу не достаточно выполненых действий.
Менялся транзистор конденсатор, ставились варистор и термистор, перекомутирован транс.
Сгорают резисторы транзистор и шимка. В предыдущей ещё менял диод сдвоенный и перемычку на плате контактов АКБ
|
|
|
|
|
|
Anat78
|
Дата: Суббота, 04.05.2024, 03:02 | Сообщение # 263
|
Администраторы
Anat78
Майор
- Сообщений:7051
- Репутация:59±
|
А вентилятор не ставите разве?
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
Rавшан
|
Дата: Суббота, 04.05.2024, 15:43 | Сообщение # 264
|
|
|
Кто-то пробовал ставить в АКБ bms и заряжать через отдельный порт?
|
|
|
|
|
|
gv853gv
|
Дата: Понедельник, 06.05.2024, 15:06 | Сообщение # 265
|
Пользователи
gv853gv
Рядовой
- Сообщений:76
- Репутация:3±
|
Цитата Masterok ( ) Сгорают резисторы транзистор и шимка. |
|
|
|
|
|
Masterok
|
Дата: Вторник, 07.05.2024, 21:36 | Сообщение # 266
|
Пользователи
Masterok
Рядовой
- Сообщений:70
- Репутация:1±
|
Вентилятор не ставлю.
Наверное буду ставить ще резистор перед транзистором. Там есть на 0.47 буду ставить на 1ом
Может и транзисторы виноваты. Но брал много. Ставил тоже много их. Но здохли только в 115 где перекомутировался транс.Добавлено (18.06.2024, 19:42)
---------------------------------------------

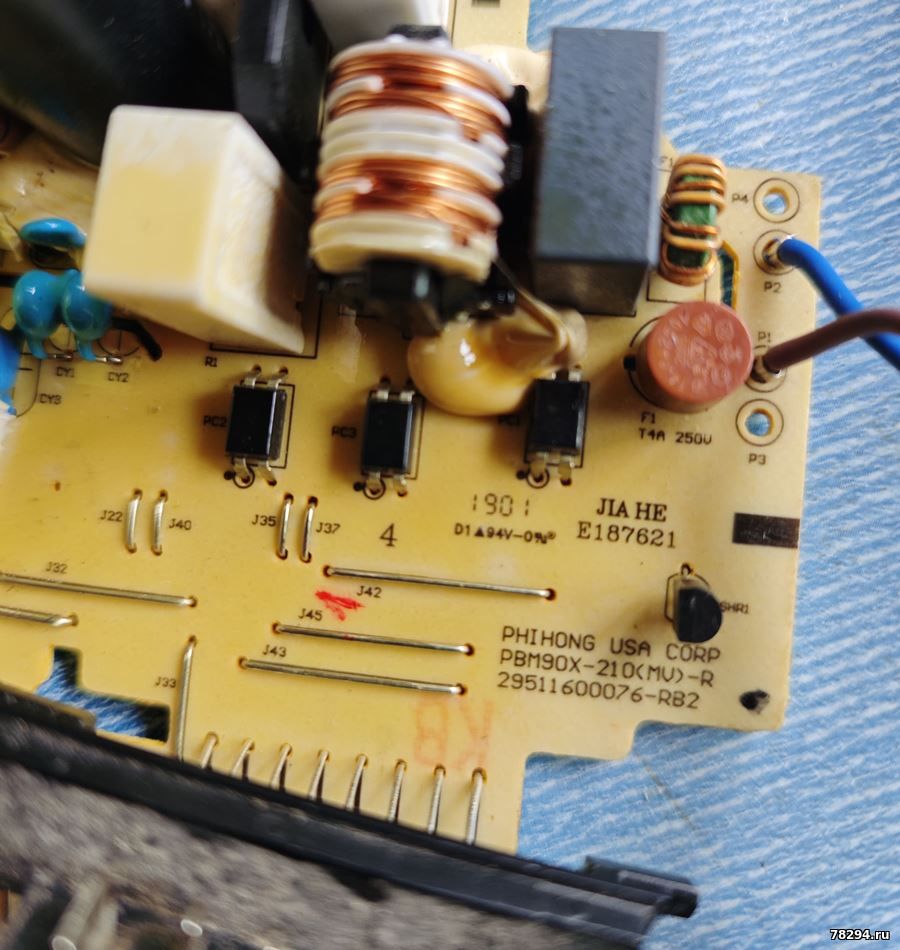

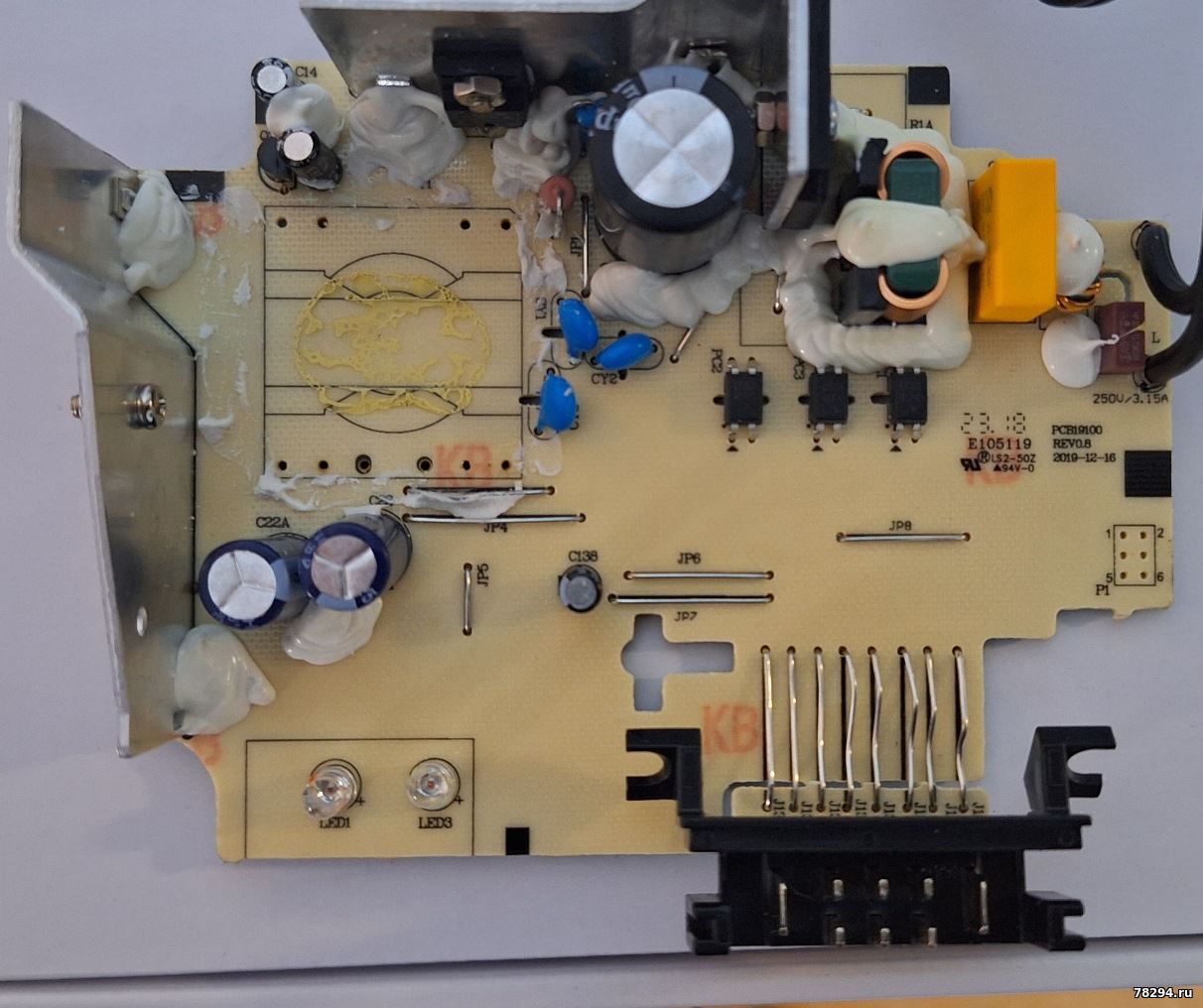

Вернулось уже три зарядки новых. Плата PCB19100 REV0.8 2019-12-16.
Предохранитель цел, транзистор цел. Видно что сильный нагрев резистора R4.
Диод шмотки пробит. Также перегоревшая дорожка на плате контактов АКБ. Зарядки от разных людей. Соответственно заряжают разными АКБ.
|
|
|
|
|
|
Anat78
|
Дата: Пятница, 21.06.2024, 11:48 | Сообщение # 267
|
Администраторы
Anat78
Майор
- Сообщений:7051
- Репутация:59±
|
Присылают, переделываю на 220 вольт DCB115
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
leon2808
|
Дата: Воскресенье, 30.06.2024, 12:44 | Сообщение # 268
|
|
|

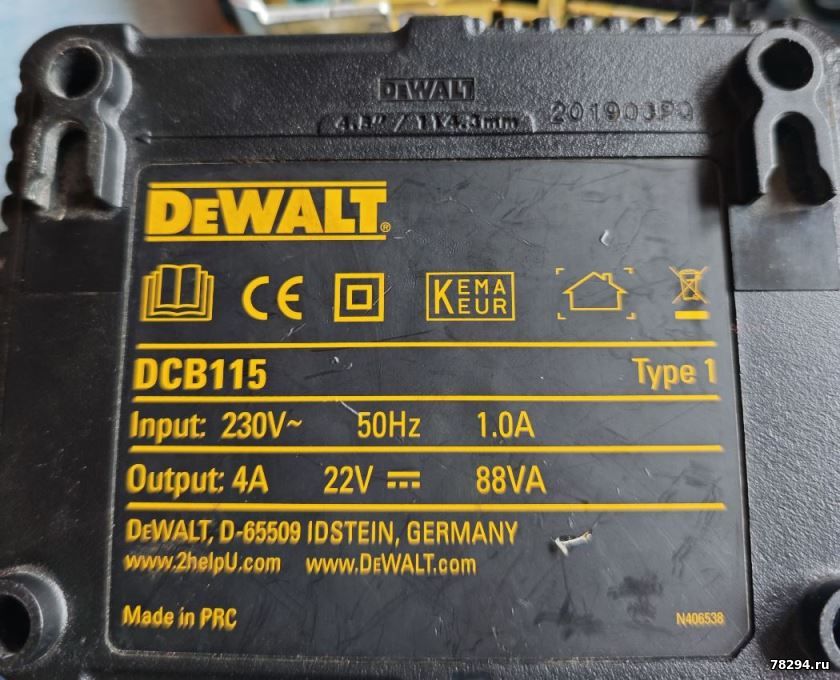

dewalt dcb115 230 европейский. загорел транзистор, который не считается.
у кого есть фотография?
пожалуйста, скиньте мне заранее благодарю.
|
|
|
|
|
|
Anat78
|
Дата: Воскресенье, 30.06.2024, 13:09 | Сообщение # 269
|
Администраторы
Anat78
Майор
- Сообщений:7051
- Репутация:59±
|
Q1 - k12a60n - https://alii.pub/6zjlot?erid=2SDnjdivj8n
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
Demon47
|
Дата: Вторник, 16.07.2024, 10:52 | Сообщение # 270
|
|
|
Добрый день! Принесли на ремонт DCB115. Причина в том, что он заряжает, но непродолжительное время. Когда секунд 15, когда 5 минут. После начала зарядки лампа мигает (нормально, без косяков), а затем загорается как будто аккум полностью заряжен, но это не так. Кучу элементов проверил - все целое... Не подскажите, что это может быть?
Сообщение отредактировал Demon47 - Вторник, 16.07.2024, 10:56 |
|
|
|
|
