Переделка зарядного Dewalt DCB118 (18-60 V Max) на 220в
|
|
|
sergejzet82
|
Дата: Воскресенье, 16.01.2022, 18:21 | Сообщение # 181
|
|
|
Ок, спасибо! Тоисть перемативать трансформатора не надо,а только конденсатор варистор и термистор! Или в 1106 надо удалить одну перемичку(нашло видео на Ютубе. Кстати нашел на Ютубе иностранци меняют в 118 зарядке только конденсатор и резистор который стоит между конденсатором и трансформатором
|
|
|
|
|
|
gv853gv
|
Дата: Вторник, 18.01.2022, 17:43 | Сообщение # 182
|
Пользователи
gv853gv
Рядовой
- Сообщений:76
- Репутация:3±
|
Цитата sergejzet82 (  ) Кстати нашел на Ютубе иностанци меняют в 118 зарядке только конденсатор и резистор который стоит между конденсатором и трансформатором
И оно некоторое время даже работает
Но недолго - ведь сейчас время аккумов флексвольт - максимум из того , что мне попадалось, на 10 аккуме взрывался ШИМ, горел полевик и много другого (но как правило уже на 4-6 зарядке)
|
|
|
|
|
|
sergejzet82
|
Дата: Среда, 19.01.2022, 02:07 | Сообщение # 183
|
|
|
Ок спасибо,придет набор и вскрытие зарядки покажет что там внутри какая плата
|
|
|
|
|
|
sergeisam
|
Дата: Пятница, 04.03.2022, 23:48 | Сообщение # 184
|
Пользователи
sergeisam
Рядовой
- Сообщений:64
- Репутация:3±
|
Цитата Anat78
Переделка Dewalt DCB118 (18-60 V Max) выпуска до 2018 года (для более поздних не актуально, зарядное сгорит)
-----------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------
Поделюсь вариантом переделки зарядного устройства , которое было изготовлено после 2018 года.
Поступило в таком виде
Доступно только для пользователей
Сообщение отредактировал sergeisam - Суббота, 05.03.2022, 00:04 |
|
|
|
|
|
Anat78
|
Дата: Суббота, 05.03.2022, 00:23 | Сообщение # 185
|
Администраторы
Anat78
Майор
- Сообщений:7020
- Репутация:58±
|
Это очень опасная переделка зарядного, которая не только очень быстро убивает батарею, но и может вызвать пожар
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
elektroliub
|
Дата: Понедельник, 07.03.2022, 10:58 | Сообщение # 186
|
|
|
Добрый день. Сгорела зарядка DCB118 19г хочу перемотать транс не подскажете мне на какой частоте работает он Добавлено (07.03.2022, 15:08)
---------------------------------------------
Может кто то располагает фото скрином перемотки транса на программе Flyback_8.11
|
|
|
|
|
|
adresvad
|
Дата: Понедельник, 14.03.2022, 15:46 | Сообщение # 187
|
|
|
добрый. а есть способ опознать, нуждается ли в перемотке трансформатор? маркировка на нем MP-130I (01) MV MP14344 дата изготовления 201751
|
|
|
|
|
|
Anat78
|
Дата: Понедельник, 14.03.2022, 16:35 | Сообщение # 188
|
Администраторы
Anat78
Майор
- Сообщений:7020
- Репутация:58±
|
да этот нужно перематывать
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
adresvad
|
Дата: Четверг, 31.03.2022, 15:47 | Сообщение # 189
|
|
|
Попала в руки американская зарядка после переделки. Горелая перемычка у разъема акка, горелая перемычка у
диодной сборки, зачем то выпаяны резисторы R10-13, установлен 1 резистор R107 на 2 ом. Заменено: транзисторы обвязки и сам шим UC3845, силовой транзистор SPW17N80C3,диодная сборка на вторичке, резисторы 107-109 на 2,4ом, R10-13 50ом 2 шт. Трансформатор перематывать было лень, перекоммутировал, соединил две обмотки первички меж
собой. Остальная схема без изменений. Питание на всех IC схемы соответствует даташитам.
Симптомы: плата с аккумулятором стартует, мигает красный светодиод, кулер крутится, зарядки нет. Напряжение на подключенном аккумуляторе 18,9 в. На
высоковольтном конденсаторе 305vпостоянки в наличии. При замыкании ноги 8 контроллера заряда литиевой батареи U100 (CW1051) на массу красный светодиод начинает гореть постоянно и кулер встает, типа зарядка окончена.
На силовой транзистор с UC3845 приходят такие управляющие импульсы пачками. По импульсам понятно, что шим контроллер в режиме ограничения мощности. На ноге 8 опорное в
наличии – 5в, на ноге 7 есть питание13в.
Сообщение отредактировал adresvad - Четверг, 31.03.2022, 16:30 |
|
|
|
|
|
adresvad
|
Дата: Четверг, 31.03.2022, 16:12 | Сообщение # 190
|
|
|
приходит на силовой транзистор с шим
Сообщение отредактировал adresvad - Четверг, 31.03.2022, 16:13 |
|
|
|
|
|
adresvad
|
Дата: Четверг, 31.03.2022, 16:17 | Сообщение # 191
|
|
|
На 1 ноге UC3845такие импульсы с оптопары ic35.
амплитуда 1,8 вольта
Сообщение отредактировал adresvad - Четверг, 31.03.2022, 16:31 |
|
|
|
|
|
adresvad
|
Дата: Четверг, 31.03.2022, 16:21 | Сообщение # 192
|
|
|
Ясно-понятно, что микроконтроллер через оптопару ic35 давит UC3845 по входу 1 (COMP), так как податашиту принапряжении на ноге 1 (СОМР) менее 1v ограничивается мощность шим

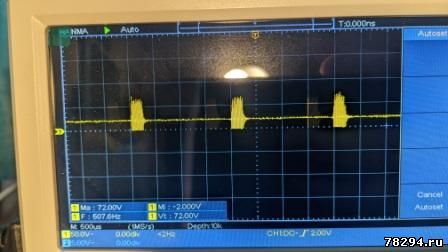

Вторичка транса после диодной сборки. амплитуда 72 в
Сообщение отредактировал adresvad - Четверг, 31.03.2022, 16:35 |
|
|
|
|
|
adresvad
|
Дата: Четверг, 31.03.2022, 16:27 | Сообщение # 193
|
|
|
При питании от лабораторника UC3845 без запитки остальной схемы,когда IC35 обесточена,на входе №1 +7 вольт, соответственно на выходе 6 нормальные прямоугольные
одиночные импульсы.
посмотрите на это безобразие свежим взглядом. Явно ведь что-то очевидное пропустил.
ps есть схема девайса в пдф, не разобрался как сюда выложить.Добавлено (05.04.2022, 21:14)
---------------------------------------------
Сам отвечаю на свой вопрос.
проблема была в IC131 это усилитель AS358A, который образует обратную связь на 1 ногу шим контроллера через оптрон. при подключении без резисторов R107-109 один канал усилителя вылетел.
после замены зарядка пошла
Сообщение отредактировал adresvad - Четверг, 31.03.2022, 16:42 |
|
|
|
|
|
sergejzet82
|
Дата: Вторник, 12.04.2022, 22:04 | Сообщение # 194
|
|
|
Доставили набор шариков,зарядка 118 ,2020 года выпуска,для переделки мне понятно с конденсатором ,варистором и симисторов а вот с перемоткой транса совсем не понятно?? нужно перематывать первичную (высоковольтную) обмотку чтобы было 53 витка? А вторичка (низковольтную)часть оставляем без изменений?
|
|
|
|
|
|
Anat78
|
Дата: Среда, 13.04.2022, 10:01 | Сообщение # 195
|
Администраторы
Anat78
Майор
- Сообщений:7020
- Репутация:58±
|
Да перематывается только первичка, вторичная обмотка без изменений
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
adresvad
|
Дата: Среда, 13.04.2022, 16:38 | Сообщение # 196
|
|
|
Цитата Anat78 ( ) Да перематывается только первичка
сразу от сердечника 53 витка двумя слоями?
надо ли разделять первичку на две части, как в оригинале? (под вторичкой и сверху вторички?
экраны меж обмоток выбрасывать, или оставлять?
|
|
|
|
|
|
sergejzet82
|
Дата: Среда, 13.04.2022, 17:19 | Сообщение # 197
|
|
|
Снял транс,и увидел что там две первичних обмотки соединени паралельно,каждая где-то по 25 витка, а что если их соединить последовательно и в итоге будет 50 витков,чуть меньше, и они будут работать уже от сети 220в
|
|
|
|
|
|
Anat78
|
Дата: Среда, 13.04.2022, 19:08 | Сообщение # 198
|
Администраторы
Anat78
Майор
- Сообщений:7020
- Репутация:58±
|
верно
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
slayer12002
|
Дата: Среда, 01.06.2022, 01:19 | Сообщение # 199
|
|
|
Привет- парни писали что при разделении первичной обмотки зарядный ток падает до 5а - а если перемотать 2м проводом 53 витка тогда будет 8а?
|
|
|
|
|
|
sergeisam
|
Дата: Среда, 01.06.2022, 02:16 | Сообщение # 200
|
Пользователи
sergeisam
Рядовой
- Сообщений:64
- Репутация:3±
|
Цитата slayer12002 ( ) а если перемотать 2м проводом |
|
|
|
|
|
slayer12002
|
Дата: Среда, 01.06.2022, 10:12 | Сообщение # 201
|
|
|
Не могу толком понять - перечитал все- как именно перемотать tpi. Пишут нужно 53витка. Разберу - гляну что у меня. Добавлено (02.06.2022, 21:48)
---------------------------------------------
Как правильно намотать первичную обмотку ( сечение кабеля-количество витков)?
|
|
|
|
|
|
jadowts
|
Дата: Воскресенье, 19.06.2022, 20:19 | Сообщение # 202
|
|
|
Ребята я не сильно разбираюсь, но очень хочется реанимировать зарядку. Подскажите пожалуйста какие резисторы должны быть для r10, r12, r13
|
|
|
|
|
|
slayer12002
|
Дата: Понедельник, 20.06.2022, 09:45 | Сообщение # 203
|
|
|
2.4 Ома 3шт
|
|
|
|
|
|
jadowts
|
Дата: Понедельник, 20.06.2022, 16:42 | Сообщение # 204
|
|
|
Цитата slayer12002 ( ) 2.4 Ома 3шт
если это ответ на мой вопрос то спасибо. Поставил все три новые и они вновь стрельнули и сгорели при подключении к питанию. Может кто подскажет где причина? |
|
|
|
|
|
grebeniukviktor
|
Дата: Пятница, 01.07.2022, 16:27 | Сообщение # 205
|
|
|
slayer12002, Нужно размотать первичку и заново более плотно пытаться намотать 53 витка если хватит провода)))А если не хватит то мотать другим но вот сечение неизвестно))Еще есть вариант соединить первичку последовательно(Изначально там 2 первички по 25 витков в параллель) но получится 50 витков и тех кто хотел это проделать я больше не услышал))Получилось или нет...
P.S С учетом последнего варианта у меня возник вопрос.А может и не нужно мотать транс, а просто поставить перемычку меджу выводами первой первички и второй?Соединив их последовательно
Сообщение отредактировал grebeniukviktor - Пятница, 01.07.2022, 20:17 |
|
|
|
|
|
sergey-asimy
|
Дата: Воскресенье, 23.10.2022, 00:56 | Сообщение # 206
|
|
|
Доброго времени суток, товарищи!
Кто-нибудь после перемотки трансформатора смотрел как работает снаббер? Может его настаивать надо?
Добавлено (16.11.2022, 02:00)
---------------------------------------------
Для всех, у кого через несколько зарядок сгорает устройство могу сообщить, что на этом форуме не правильные советы по выбору транзисторов - тока достаточно и 4 А, а вот максимально-допустимое напряжение сток-исток нужно не меньше 1000 В. Лучше ставить 1200-1500 В.
Причина выхода из строя устройства - напряжение на транзисторе достигает 850 В при нормальном сетевом напряжении (без перемотки трансформатора под версию 220 вольт)
Остальные рекомендации корректны.
Трансформатор можно не перематывать, а только пересоединить обмотки (но ток заряда будет в 2,5 раза меньше = 3,5а чуть меньше чем у 115 зарядного)
Устройство исследовано в разных режимах, выдаёт все параметры.
Поверхность печатной платы настоятельно рекомендую покрыть лаком.
|
|
|
|
|
|
vladko567
|
Дата: Пятница, 09.12.2022, 01:50 | Сообщение # 207
|
Пользователи
vladko567
Рядовой
- Сообщений:11
- Репутация:0±
|
Добрый день/вечер/ночь.
Dcb118 2019 16BD
Для переделки достаточно заменить кондей и перемотать транс?
|
|
|
|
|
|
sergeisam
|
Дата: Пятница, 09.12.2022, 02:36 | Сообщение # 208
|
Пользователи
sergeisam
Рядовой
- Сообщений:64
- Репутация:3±
|
Цитата vladko567 ( ) достаточно заменить кондей и перемотать транс?
|
|
|
|
|
|
vladko567
|
Дата: Суббота, 10.12.2022, 18:37 | Сообщение # 209
|
Пользователи
vladko567
Рядовой
- Сообщений:11
- Репутация:0±
|
я атеист.
инфа разрозненная. тут с результатом работ только админ работает. остальные сделали и забили. неправилно это.
по поводу трансформатора.
какой коэффициент у него никто не в курсе?
ну или хотя бы какую напругу нам нужно получить на выходе из транса?
второй зарядки нет, замерил бы выложил и помог бы людям. но такой возможности нет.
|
|
|
|
|
|
vladko567
|
Дата: Суббота, 10.12.2022, 19:45 | Сообщение # 210
|
Пользователи
vladko567
Рядовой
- Сообщений:11
- Репутация:0±
|
Получается . Нужно обмотки обеденные красным разъединить и соединить последовательно?
Зелёным это экран вроде как.
Про то что ток будет ниже- не принципиально. Аккумы только 5ач. Тока 4а хватит.
|
|
|
|
|
