Переделка зарядного Dewalt DCB118 (18-60 V Max) на 220в
|
|
|
testivan40
|
Дата: Вторник, 07.05.2024, 00:07 | Сообщение # 271
|
|
|
Цитата gv853gv (  ) testivan40, какое напряжение на выходе сдвоенного диода Шоттки? |
|
|
|
|
|
gv853gv
|
Дата: Вторник, 07.05.2024, 14:23 | Сообщение # 272
|
Пользователи
gv853gv
Рядовой
- Сообщений:76
- Репутация:3±
|
Цитата testivan40 ( ) Восстановил сгоревшие элементы р31 на 51ом( но не уверен по обозначению если можно подскажите какой должен стоять),р39 на 100ком,
р44 на 120ом,
р42 на 1,5ком,
Q103на kn4401s и Q104 на kn4403s.
На трансе соединил обмотки последовательно и убрал р13,заменил р41 на 1,05ком.
R32 - 87b - 7.87 kΩ / 1%
R41 - 1.5 kΩ
Посмотрите еще ZD2, ZD103 и транзистор Q212
Сообщение отредактировал gv853gv - Вторник, 07.05.2024, 14:24 |
|
|
|
|
|
testivan40
|
Дата: Вторник, 07.05.2024, 23:03 | Сообщение # 273
|
|
|
Цитата gv853gv ( ) R31- 69c - 51.1 kΩ / 1%R32 - 87b - 7.87 kΩ / 1%
R41 - 1.5 kΩ
Проверил соответствуют номиналу, единственное R31 поставил простой не 1% ас обозначением SMD 513, что был подрукой.Цитата gv853gv ( ) Посмотрите еще ZD2, ZD103 и транзистор Q212
Q212выпаял, проверил живой. ZD2, ZD103 проверил пока только наплате как диоды, есть падение напряжение. На сколько вольт эти стабилитроны,
наминал?
|
|
|
|
|
|
gv853gv
|
Дата: Среда, 08.05.2024, 00:46 | Сообщение # 274
|
Пользователи
gv853gv
Рядовой
- Сообщений:76
- Репутация:3±
|
ZD103 (H5) - 15V, 0.5W
ZD2 (M1) – 30V, 0.5W
Q212 - (WVS = BSS84AK) полевой, Р-канал, аналог 13W = BSS84 = Tvt
|
|
|
|
|
|
horosh1994
|
Дата: Понедельник, 16.09.2024, 21:10 | Сообщение # 275
|
|
|

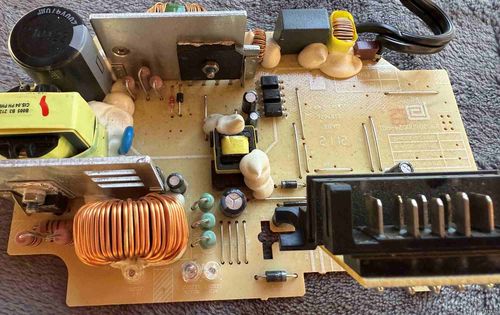

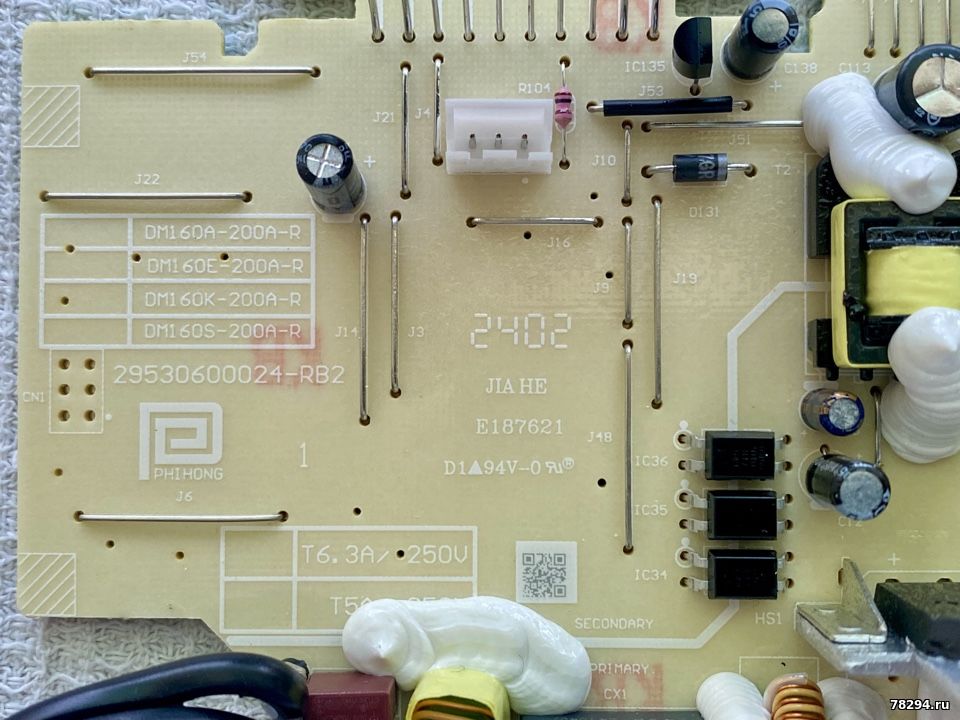

Добрый вечер зарядка 118 модель 2022 года сгорела дежурка подскажите пожалуйста маркировку ШИМ IC30 также резистор R11 возле нее спасибо!
Сообщение отредактировал horosh1994 - Понедельник, 16.09.2024, 21:13 |
|
|
|
|
|
aljack38
|
Дата: Пятница, 27.09.2024, 19:17 | Сообщение # 276
|
|
|

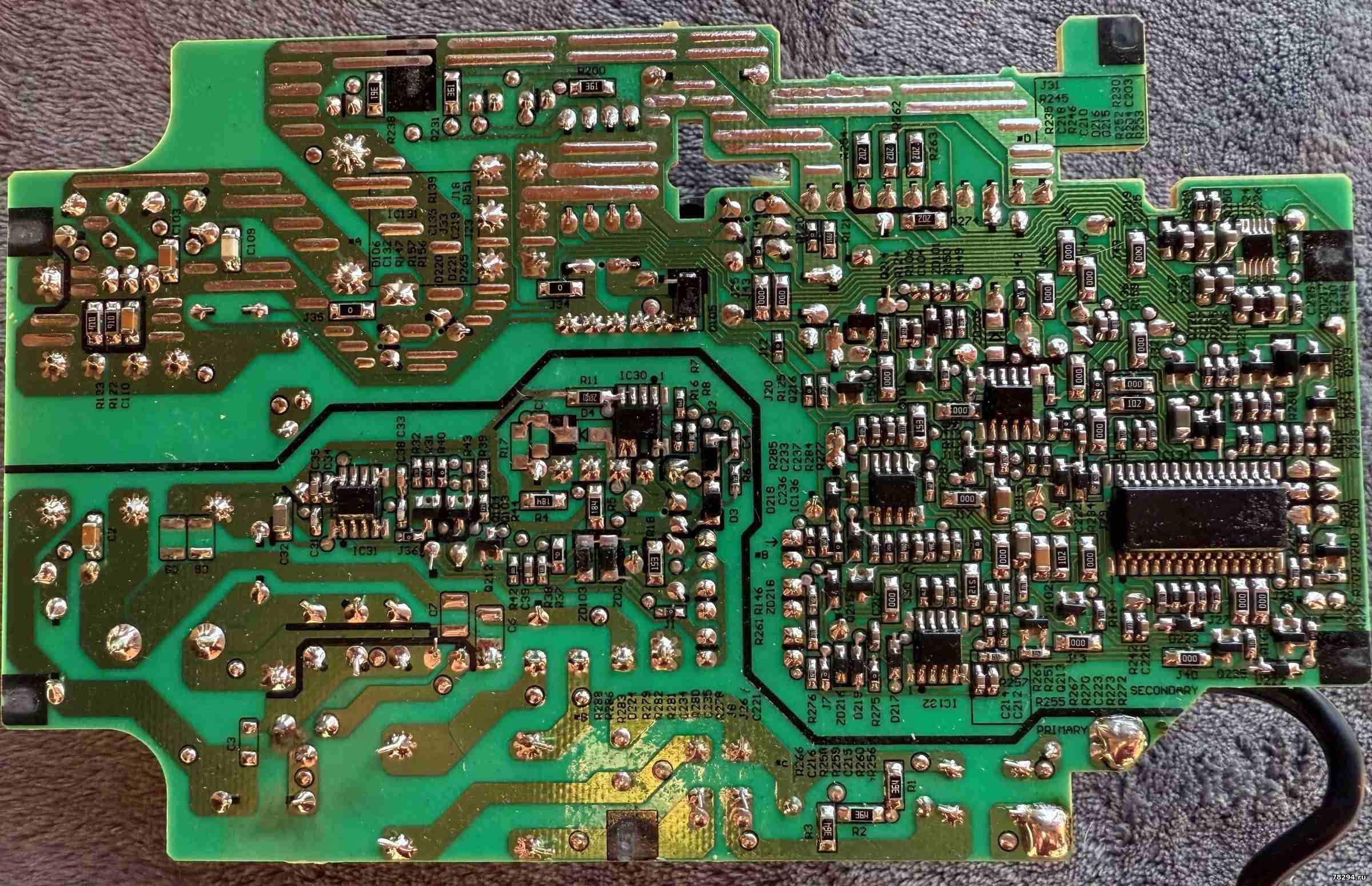

в процессе ремонта, не могу распознать что такое U100 V8. На фото, по сравнению с 3845
|
|
|
|
|
|
Anat78
|
Дата: Пятница, 27.09.2024, 21:56 | Сообщение # 277
|
Администраторы
Anat78
Майор
- Сообщений:7020
- Репутация:58±
|
U100 v8f 726 - контроллер акб по линиям В+, C3 и C4
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
haaarvy
|
Дата: Вторник, 15.10.2024, 20:14 | Сообщение # 278
|
|
|
Цитата gv853gv ( ) 1 и 4 остаются на своих местах2 и 3 соединяете Цитата gv853gv ( ) Электролитический конденсатор - 100 мкФ, желательно 450 ВВаристор - B72210-S 271-K101 (S10K275), 275 В, 43 Дж или TVR14431 (431KD14), 430 В, 115 Дж
трансформатор - соединить обмотки последовательно
резисторы R10 R12 R13 - 2.4Ом 2Вт
Все сделал. Собрал. Проверил. Все работает.
Спасибо.
|
|
|
|
|
