Переделка зарядного Dewalt DCB118 (18-60 V Max) на 220в
|
|
|
qqq
|
Дата: Пятница, 25.06.2021, 16:59 | Сообщение # 151
|
|
|

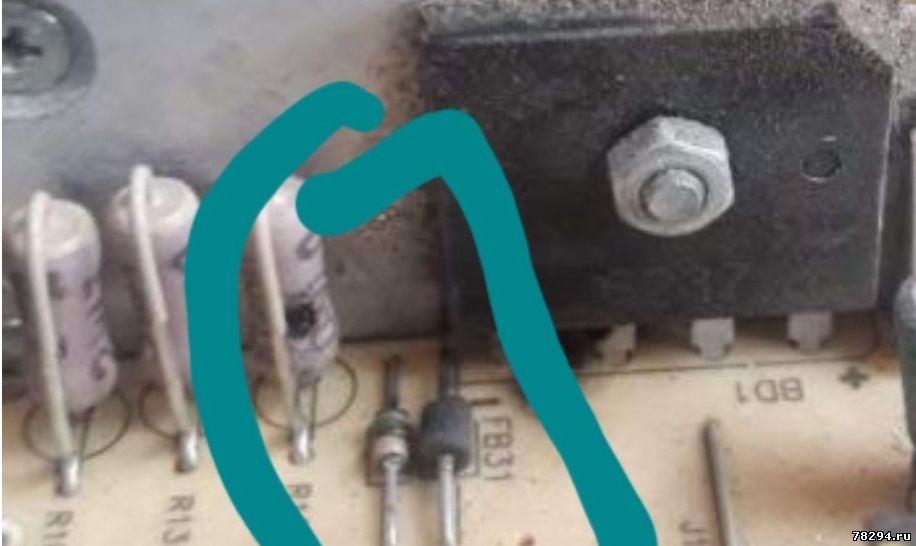

Здравствуйте! Нужно узнатьткакая маркировка сгоревших деталей?
FB31, R4
 1
Сообщение отредактировал qqq - Пятница, 25.06.2021, 17:01 |
|
|
|
|
|
igor_160788
|
Дата: Воскресенье, 27.06.2021, 19:32 | Сообщение # 152
|
Пользователи
igor_160788
Рядовой
- Сообщений:23
- Репутация:0±
|
qqq,
R41 - 1,5кОм
FB31 - по-моему дроссель... и вряд ли он сгорел...
|
|
|
|
|
|
Anat78
|
Дата: Воскресенье, 27.06.2021, 19:48 | Сообщение # 153
|
Администраторы
Anat78
Майор
- Сообщений:7024
- Репутация:58±
|
Ferrite Bead - ферритовая бусинка. Для предотвращения распространения ВЧ помех по проводам.
У этих деталей нормируется сопротивление на 100 МГц, к примеру, на 200
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
mihailsempay1793
|
Дата: Вторник, 13.07.2021, 18:55 | Сообщение # 154
|
|
|
Добрый день форумчане принесли на ремонт переделанного американца сборка 1826 (дата на корпусе 21823DBBC). В общем перегорел предохранитель перемычка и диодная сборка.И все остальное целое. Симптоматика следующая включаем питание красный светодиод мигает раз и гаснет. На этом все:
- ШИМ не запускается
- Дежурное питание на С12 12 В, но оптроны не открываются
- Батарея вставлена на контактах J131- J140 есть напряжения 3.3В, ... 17.6В
- Если дать отдельное питание 12в на ШИМ то работа нормальная( проверка осцилографом до силового транзистора - сигналы есть)
Вопросы :
- Каков алгоритм открытия ШИМА
- 3 оптрона IC34-36 34 должен открывать питание шима если нет ошибок? 35 регулировка заряда? 36 не пойму.
- что могло еще из возможно оборванного или сгоревшего надо искать
- Транс не перематывался mp-1301 Есть смысл искать его 220 аналог? или перематывать и точка.
|
|
|
|
|
|
Anat78
|
Дата: Вторник, 13.07.2021, 19:03 | Сообщение # 155
|
Администраторы
Anat78
Майор
- Сообщений:7024
- Репутация:58±
|
Если бы было всё остальное целое то и работало бы
-Когда проверка батареи прошла и требуется зарядка то шим открывают
-36 ток
-дорожка или детали в обвязке контроллера
- чтобы не сгорало зарядное надо перематывать
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
Vladimir05121963
|
Дата: Четверг, 09.09.2021, 15:18 | Сообщение # 156
|
|
|

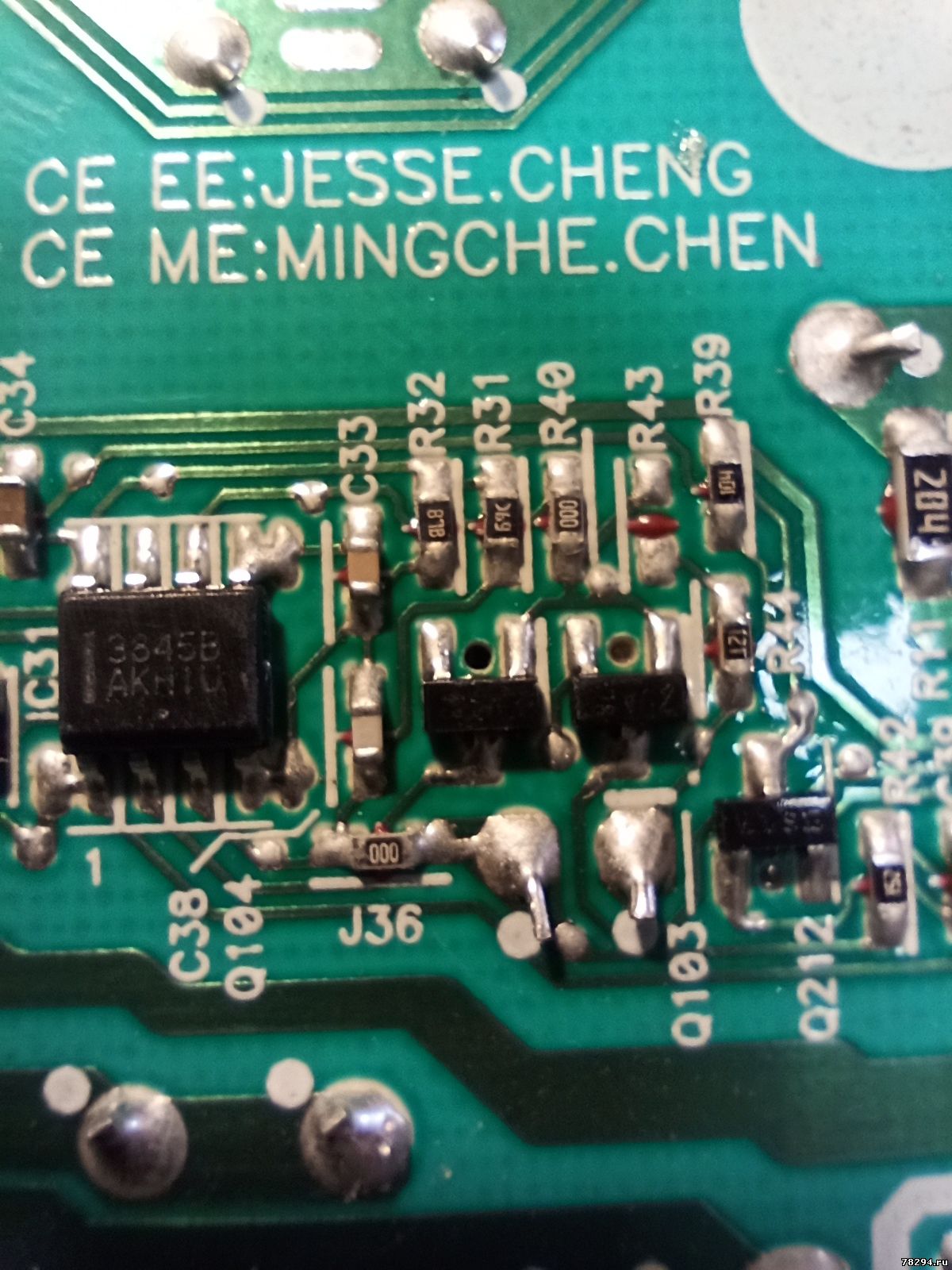

Добрый день . Знакомый принёс 118 на плате сгоревшие елементы вокруг микросхемы 3845 , подскажите пож. европейскую обвязку микросхемы . С уважением Владимир. Добавлено (09.09.2021, 15:26)
---------------------------------------------
На сколько я понял при осмотре , оно уже ремонтировалось заменены конденсатор и входные цепи и транс перематывался
|
|
|
|
|
|
Anat78
|
Дата: Четверг, 09.09.2021, 15:37 | Сообщение # 157
|
Администраторы
Anat78
Майор
- Сообщений:7024
- Репутация:58±
|
Обвязка ШИМ на европейской и американской версии зарядного устройства Dewalt DCB118 одинаковая, 28 сообщение
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
Vladimir05121963
|
Дата: Четверг, 09.09.2021, 16:38 | Сообщение # 158
|
|
|
Anat78 спасибо понял посмотрю
Ещё один вопрос если можно , какое питание микросхемы /3845/ 12 или 15 вольт ?.
У меня в данный момент на 7 ноге питание 7.5 вольт этого мало как я понял по норме она начинает работать с 10 вольт . Правильно ?
Anat78
Добрый день . Скажите сколько стоит у вас ремонт 118 зарядного ? С учётом того , что его кто то уже переделывал . Скажу хозяину прибора пускай думает
|
|
|
|
|
|
Anat78
|
Дата: Пятница, 10.09.2021, 10:40 | Сообщение # 159
|
Администраторы
Anat78
Майор
- Сообщений:7024
- Репутация:58±
|
3845 питание 30в
7,5мало потому что шим пробита вероятнее всего
ремонт от 800 до 1500р
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
Vladimir05121963
|
Дата: Суббота, 11.09.2021, 01:15 | Сообщение # 160
|
|
|
3845 питание 30в
7,5мало потому что шим пробита вероятнее всего
ремонт от 800 до 1500р
Да спасибо я понял передам хозяину пусть сам решает . У меня к Вам вопрос , если можно то дайте ответ , откуда там 30 вольт когда там питание подаётся 12 вольт и стабилитрон как я понял на 15 вольт стоит , на управляющий транзистор который стоит по питанию микросхемы приходит 12 вольт а вот на саму ножку 7 микросхемы только 7.5 волта , микросхему я поменял но ничего не изменилось , дальше я копать не хочу потому что не профи в этом деле , поэтому и хочу убедить хозяина отправить , к Вам . С уважением Владимир
|
|
|
|
|
|
Anat78
|
Дата: Суббота, 11.09.2021, 08:36 | Сообщение # 161
|
Администраторы
Anat78
Майор
- Сообщений:7024
- Репутация:58±
|
Питание на микросхему должно быть в пределах 12-30вольт просто
Если бы пробило стабилитрон на кз то было бы 0в, если бы на обрыв то 30
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
Vladimir05121963
|
Дата: Понедельник, 13.09.2021, 18:39 | Сообщение # 162
|
|
|
Anat78, Добрый день , каким способом Вам можно отправить на ремонт 118
|
|
|
|
|
|
Anat78
|
Дата: Понедельник, 13.09.2021, 18:41 | Сообщение # 163
|
Администраторы
Anat78
Майор
- Сообщений:7024
- Репутация:58±
|
Добрый день, обычно присылают почтой или сдэк, пишите на почту 78294@mail.ru
Скину адрес
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
mihailsempay1793
|
Дата: Среда, 13.10.2021, 19:01 | Сообщение # 164
|
|
|

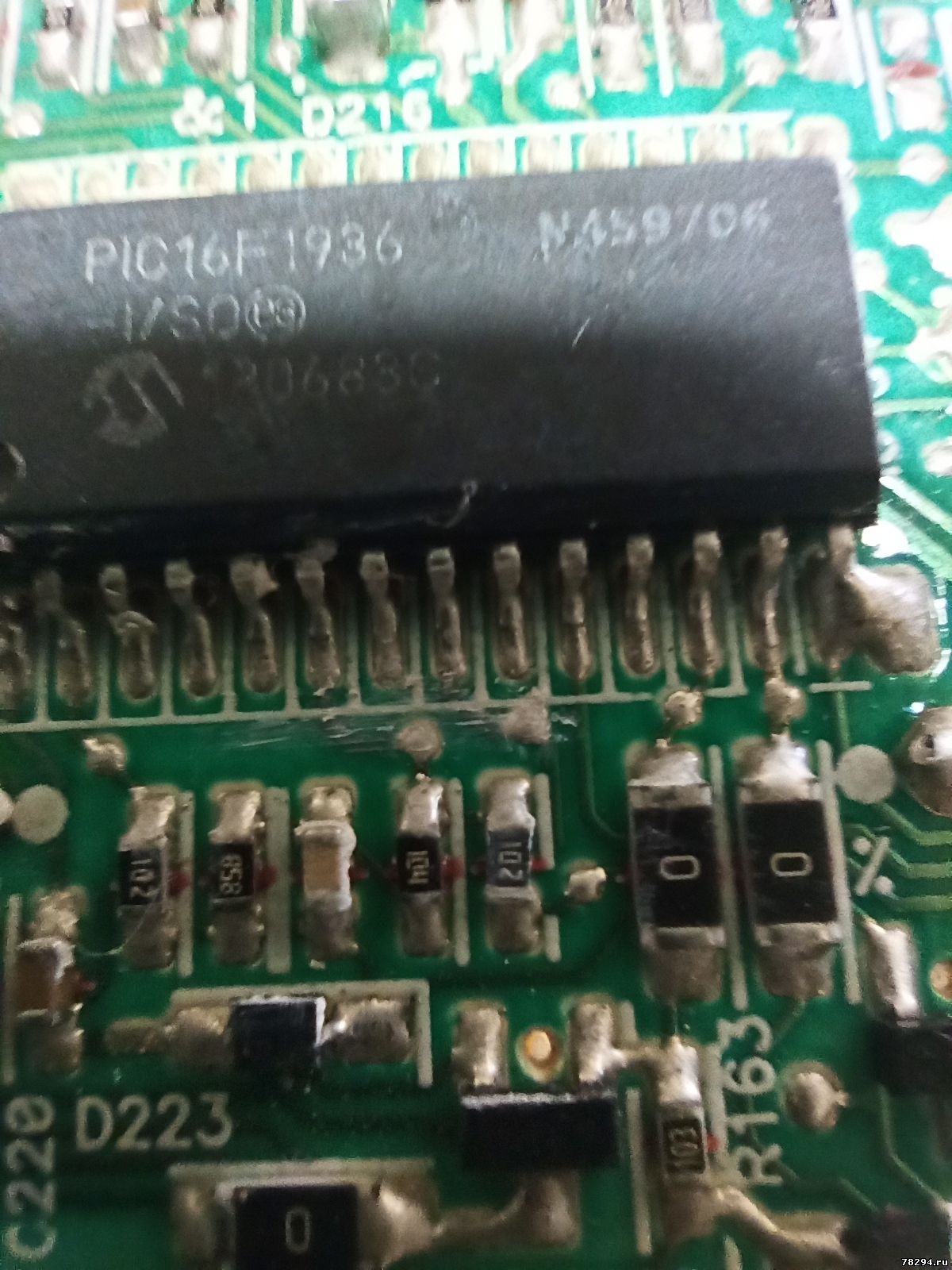

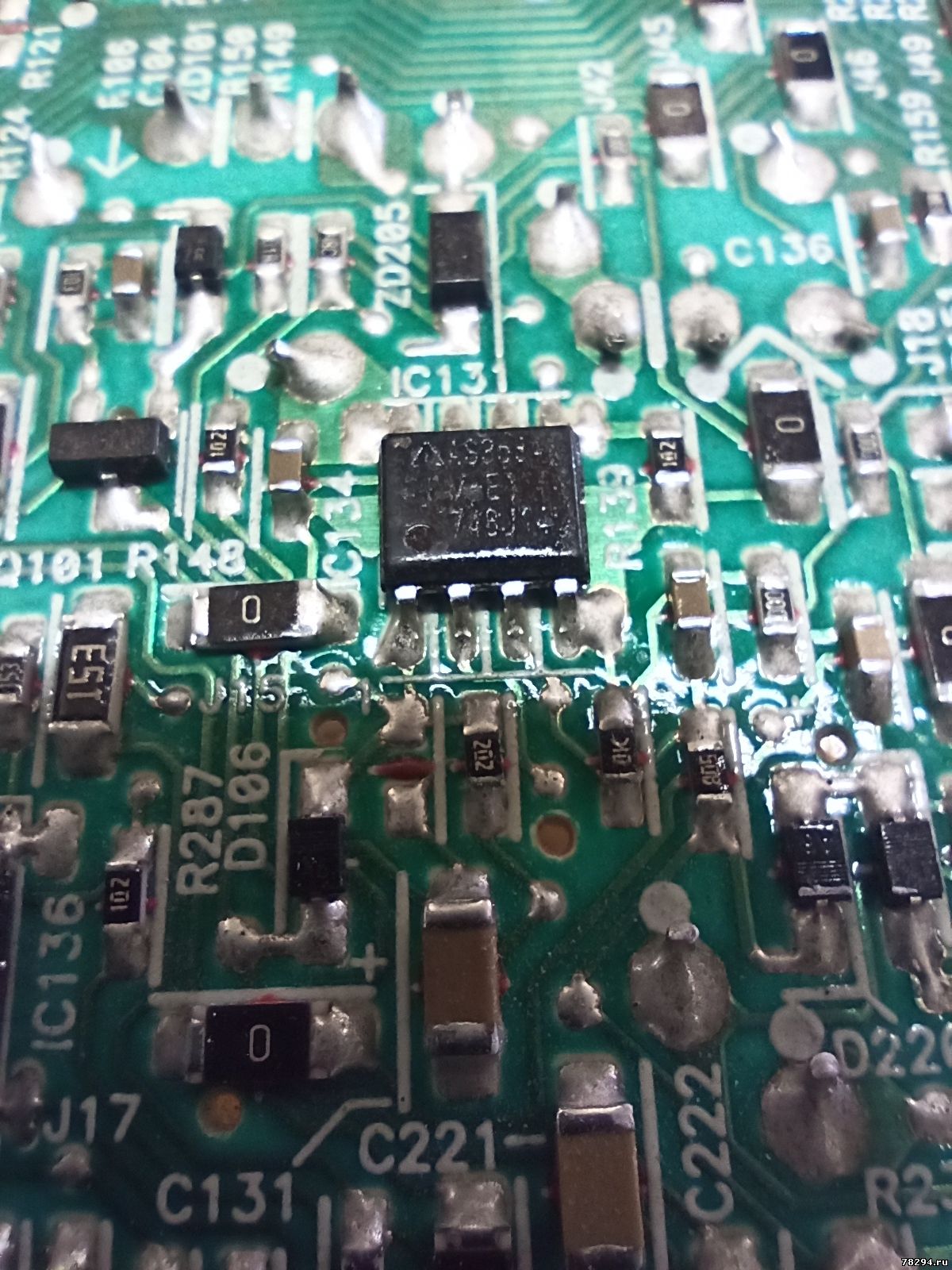

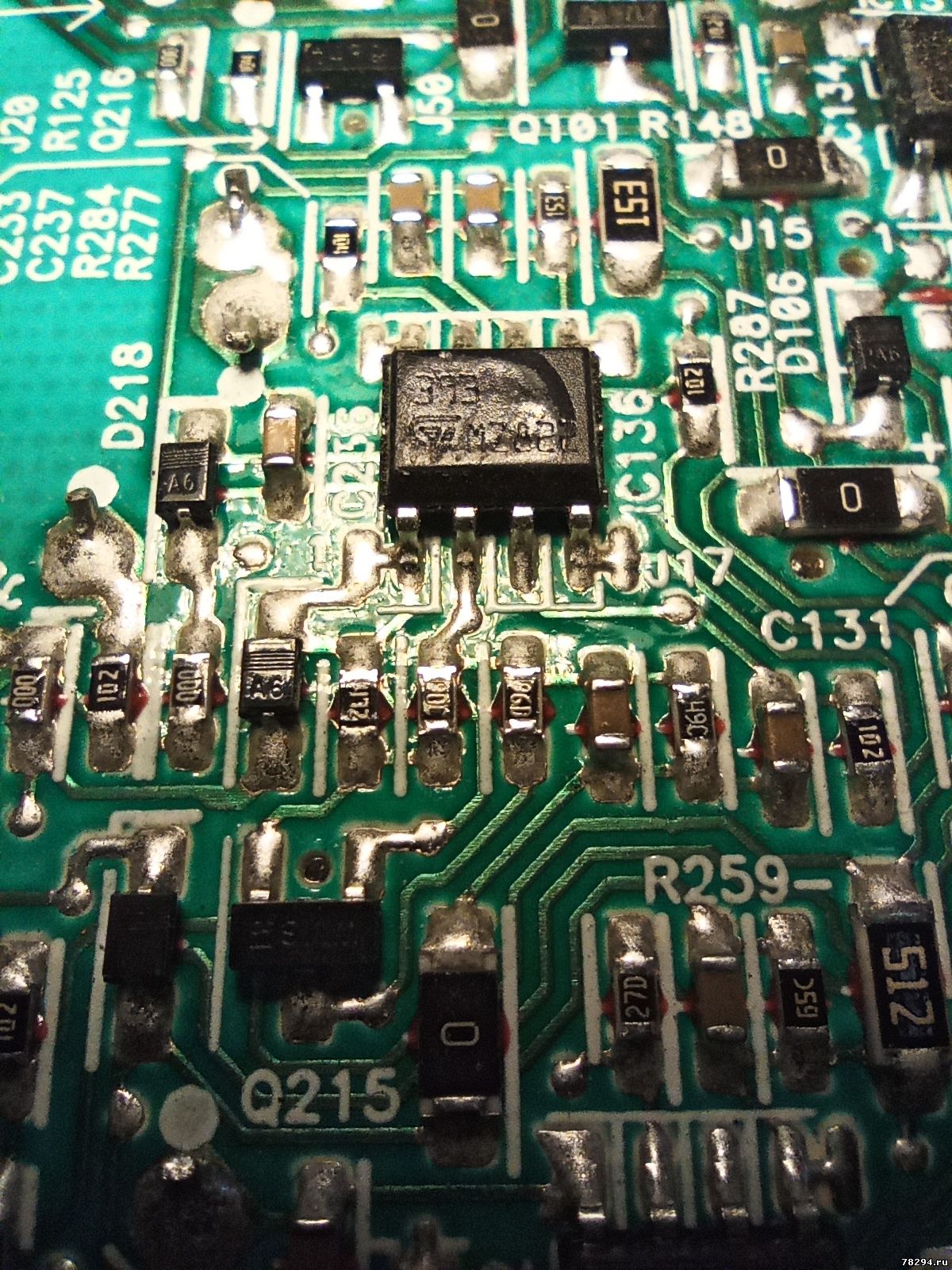

Добрый день уважаемый Anat78. Я до сих пор по тихоньку ковыряю зарядку DCB118, восстановил ШИМ 3845 и его обвязку, все по высоковольтной части работает исправно (проверенно запуском от лабораторного источника) на выходе есть зарядное напряжение 21В. При подключение АКБ на U100 присутствуют все напряжения от 3.6В до 20В, питание МК 5В имеется, но транзисторы T4R не открываются и оптопара не открывается. Можете помочь определить что за транзистор такой T4R? И не знаете ли вы как проходит опрос аккумулятора, не могу понять на какой ноге МК должен быть сигнал для старта заряда. За ранее спасибо.
|
|
|
|
|
|
Anat78
|
Дата: Четверг, 14.10.2021, 14:49 | Сообщение # 165
|
Администраторы
Anat78
Майор
- Сообщений:7024
- Репутация:58±
|
BSN20BK
Доступно только для пользователей
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
nikgasim
|
Дата: Понедельник, 20.12.2021, 15:48 | Сообщение # 166
|
|
|
Доступно только для пользователей
|
|
|
|
|
|
elektroliub
|
Дата: Понедельник, 27.12.2021, 01:35 | Сообщение # 167
|
|
|
мужики помогите с перемоткой транса dcb118 под использование на 220v
|
|
|
|
|
|
andrey665506
|
Дата: Вторник, 28.12.2021, 03:05 | Сообщение # 168
|
|
|
доброго времени суток. подскажите пролистал несколько страниц форума но так и не понял 118 зарядное 2020 года можно переделать или нет?
|
|
|
|
|
|
Anat78
|
Дата: Среда, 29.12.2021, 13:55 | Сообщение # 169
|
Администраторы
Anat78
Майор
- Сообщений:7024
- Репутация:58±
|
Да можно но многое зависит от даты выпуска и страны
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
gv853gv
|
Дата: Суббота, 08.01.2022, 20:31 | Сообщение # 170
|
Пользователи
gv853gv
Рядовой
- Сообщений:76
- Репутация:3±
|
Зарядка 38 неделя 2020 года
была кем-то переделана заменой электролита и уменьшением тока заряда (выкусыванием одного резистора)
на зарядке третьего Flexa взорвалась
помимо ШИМа и обвязки улетел q212 и одна из оптопар ic35
Восстановил все сгоревшее но на q212 и ic35 внимание сразу не обратил
Зарядка как-бы ожила, при подключении аккума включался вентилятор но ток заряда не шел
|
|
|
|
|
|
Anat78
|
Дата: Суббота, 08.01.2022, 22:59 | Сообщение # 171
|
Администраторы
Anat78
Майор
- Сообщений:7024
- Репутация:58±
|
Еще и по силе по низкой стороне все проверить
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
gv853gv
|
Дата: Вторник, 11.01.2022, 00:42 | Сообщение # 172
|
Пользователи
gv853gv
Рядовой
- Сообщений:76
- Репутация:3±
|
по низкой все нормально
полевик поменял на аналог BSS84, а вот оптопару 816 не нашел
пришлось ставить 817
зарядил уже с десяток флексов на 6Ач и 9Ач - пока работаетДобавлено (11.01.2022, 00:44)
---------------------------------------------
Да, чуть не забыл - трансформатор перематывал
|
|
|
|
|
|
Anat78
|
Дата: Вторник, 11.01.2022, 16:50 | Сообщение # 173
|
Администраторы
Anat78
Майор
- Сообщений:7024
- Репутация:58±
|
Все правильно!
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
gv853gv
|
Дата: Среда, 12.01.2022, 18:58 | Сообщение # 174
|
Пользователи
gv853gv
Рядовой
- Сообщений:76
- Репутация:3±
|
Разобрал намедне европейскую версию 118 зарядки
До меня никто не вскрывал
Обратил внимание на токовый шунт
R10, R12 - 2,4 Om
R13 - 3,3 Om
До этого при переделке всегда ставил все три по 2,4 Om
|
|
|
|
|
|
sergejzet82
|
Дата: Четверг, 13.01.2022, 03:55 | Сообщение # 175
|
|
|
Здравствуйте,я извиняюсь прочитаввши весь форум о переделке 118 зарядки много информации но хотелось бы конкретно узнать какие детали именно надо заменить. Заказал шуруповерта из США из 118 зарядкой хотелось бы подготовить детали для переделки на 220в. Заранее благодарю!!
|
|
|
|
|
|
Anat78
|
Дата: Пятница, 14.01.2022, 11:28 | Сообщение # 176
|
Администраторы
Anat78
Майор
- Сообщений:7024
- Репутация:58±
|
sergejzet82, многое зависит от года выпуска и страны выпуска
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
gv853gv
|
Дата: Пятница, 14.01.2022, 17:53 | Сообщение # 177
|
Пользователи
gv853gv
Рядовой
- Сообщений:76
- Репутация:3±
|
sergejzet82, вряд ли приедет зарядка до 2018 года выпуска
поэтому в первую очередь будьте готовы к перемотке трансформатора
Если не готовы - приобретайте у Anat78 преобразователь 220-120
По другому не переделаете никак (вернее переделаете но оно обязательно потом взорвется в процессе зарядки очередного аккума)
|
|
|
|
|
|
sergejzet82
|
Дата: Суббота, 15.01.2022, 14:14 | Сообщение # 178
|
|
|
Набор шуруповертов новой соответствено зарядка будет год изготовления 2020-2021год.Хотелось бы переделать на сеть 220 чтобы не занимал место в сумке блок питания. На сколько я понял зарядки 118 которые изготовление после 18года нужно переделать тоже самое что и да 18года(конденсатор,варистор и термистор) и плюс перемотка трансформатора. Если я ошибался то поправьте!
|
|
|
|
|
|
Anat78
|
Дата: Суббота, 15.01.2022, 15:03 | Сообщение # 179
|
Администраторы
Anat78
Майор
- Сообщений:7024
- Репутация:58±
|
Все верно
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
gv853gv
|
Дата: Суббота, 15.01.2022, 19:24 | Сообщение # 180
|
Пользователи
gv853gv
Рядовой
- Сообщений:76
- Репутация:3±
|
sergejzet82, если набор 21 года, то есть вероятность что он может быть закомплектован зарядным DCB1106 - а это значительно упрощает переделку
|
|
|
|
|
