Переделка зарядного Dewalt DCB118 (18-60 V Max) на 220в
sergeisam Дата: Четверг, 16.03.2023, 00:44 | Сообщение # 241

Пользователи

sergeisam

Рядовой

  • Сообщений:64
  • Репутация:3±

Цитата gsm9375584616 ()
зарядка европейская.разобрал свою там тоже 800в

Очень хочется увидеть фото эного транзистора. И со стороны печати тоже ...

Тот, что воткнули, понятно, а вот в новой интересно глянуть
gsm9375584616 Дата: Четверг, 16.03.2023, 00:59 | Сообщение # 242

Пользователи

gsm9375584616

Рядовой

  • Сообщений:9
  • Репутация:0±



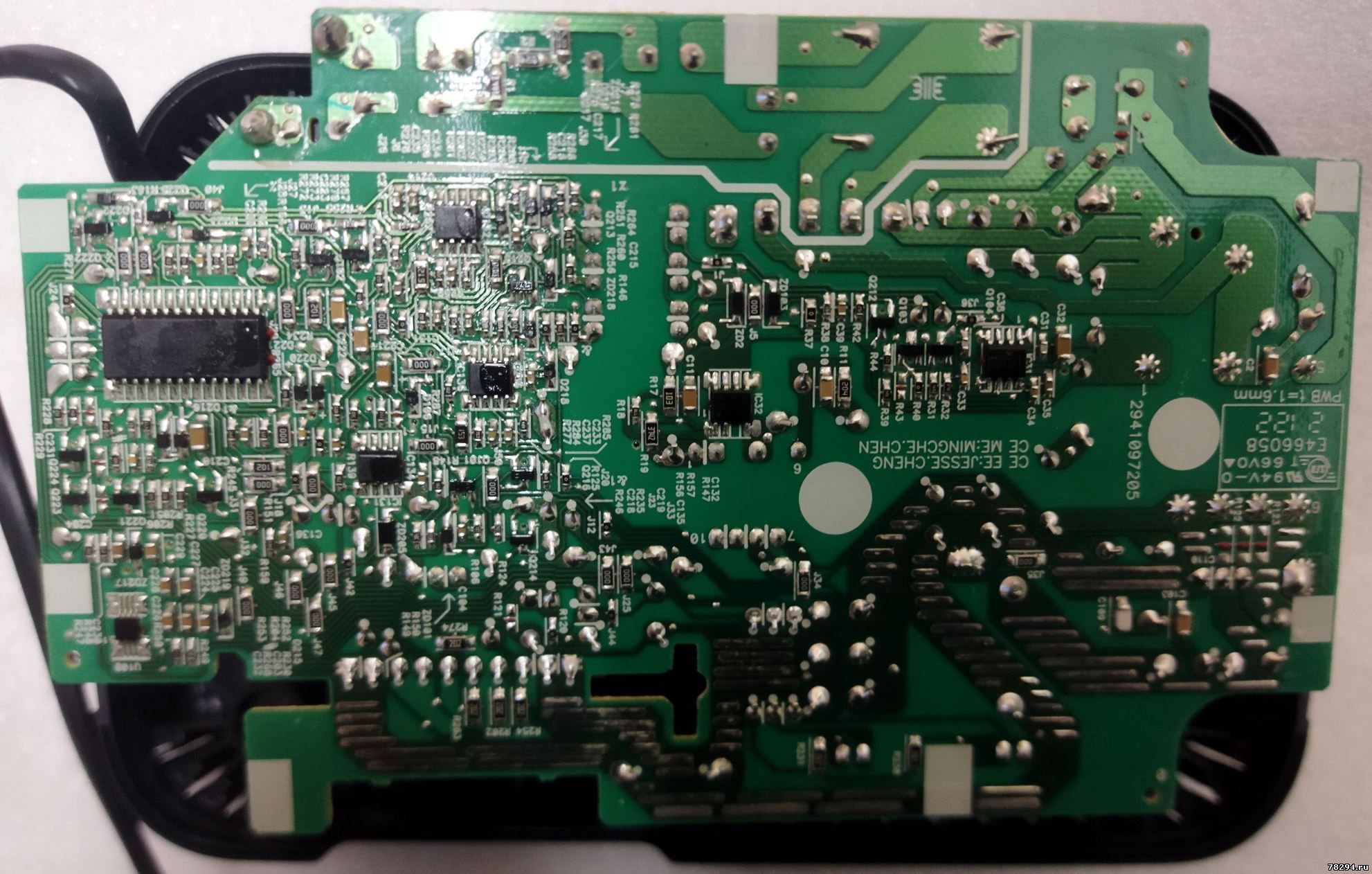

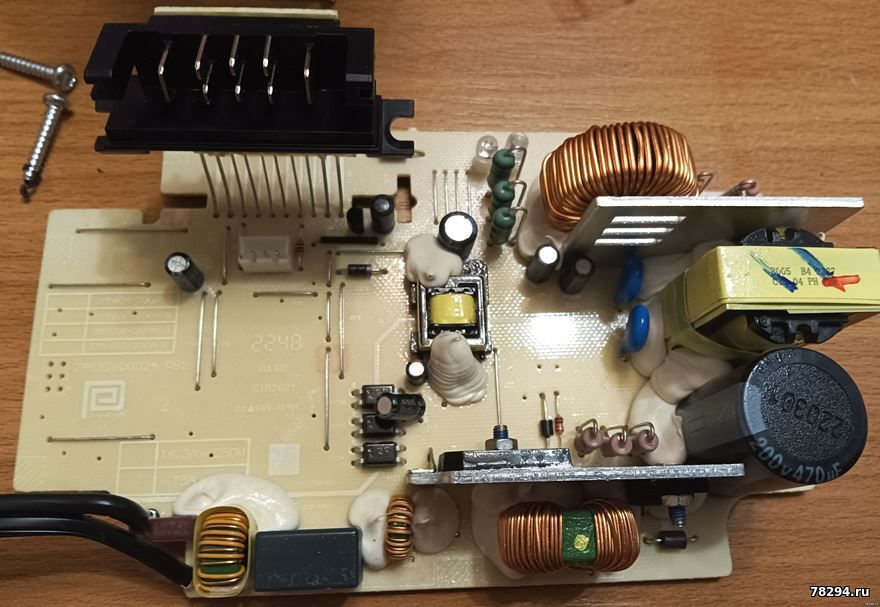

вот



Сообщение отредактировал gsm9375584616 - Четверг, 16.03.2023, 01:11
sergeisam Дата: Четверг, 16.03.2023, 01:05 | Сообщение # 243

Пользователи

sergeisam

Рядовой

  • Сообщений:64
  • Репутация:3±

Да уж, действительно 800 вольтовый.  huh
Странно...
Но у меня ни разу не было в руках европейского варианта сей зарядки .  rolleyes
Однако, ни разу не понятен мотив применения там оного транзистора.

Кстати, интересно узнать мнение уважаемого Anat78  по сему вопросу .


Сообщение отредактировал sergeisam - Четверг, 16.03.2023, 01:54
Anat78 Дата: Четверг, 16.03.2023, 15:47 | Сообщение # 244

Администраторы

Anat78

Майор

  • Сообщений:7051
  • Репутация:59±
Anat78

Цитата gsm9375584616 ()
ipa60r190e6 может на такой заменить? подойдёт?
Да будет меньше греться


78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
gsm9375584616 Дата: Пятница, 17.03.2023, 20:02 | Сообщение # 245

Пользователи

gsm9375584616

Рядовой

  • Сообщений:9
  • Репутация:0±

поставил транзистор ipa60r280 температура пришла в норму
с напряжением вопрос актуален.пробовал заряжать 2а 3а 4а все до 18.6в примерно
а флекс 12а до 20.1в зарядилась без проблем
и r104 по прежнему выгорает
gluskerdima Дата: Суббота, 01.04.2023, 15:11 | Сообщение # 246

Пользователи

gluskerdima

Рядовой

  • Сообщений:1
  • Репутация:0±

всем привет. dewalt dcb 118 зарядник быстрый. меняли вентилятор и при проверке на разобранном ,наоборот подключил батарею +на - . мелкая искра , лёгкий запашок и зарядка работает но не заряжает. есть смысл сдавать в ремонт или проще купить новый?

Сообщение отредактировал gluskerdima - Воскресенье, 02.04.2023, 00:13
dariusz0356579 Дата: Четверг, 08.06.2023, 03:44 | Сообщение # 247

Пользователи

dariusz0356579

Рядовой

  • Сообщений:1
  • Репутация:0±

Кто-нибудь может подсказать, что такое диод ZD205, какое обозначение smd?

Czy ktoś może mi powiedzieć co to za dioda ZD205, jakie oznaczenie smd?
sergeisam Дата: Четверг, 08.06.2023, 08:58 | Сообщение # 248

Пользователи

sergeisam

Рядовой

  • Сообщений:64
  • Репутация:3±

Цитата dariusz0356579 ()
что такое диод ZD205

Походу, это написано на плате ?
Так как присутствует буква "Z" , то это стабилитрон на 15в
bvb01 Дата: Воскресенье, 20.08.2023, 09:22 | Сообщение # 249

Пользователи

bvb01

Рядовой

  • Сообщений:4
  • Репутация:0±

Здравствуйте. Подскажите без акума, в дежурке, на 7 ноге шим 3845 должно быть напряжение?
Anat78 Дата: Воскресенье, 20.08.2023, 09:25 | Сообщение # 250

Администраторы

Anat78

Майор

  • Сообщений:7051
  • Репутация:59±
Anat78

да должно быть напряжение

78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
bvb01 Дата: Воскресенье, 20.08.2023, 14:40 | Сообщение # 251

Пользователи

bvb01

Рядовой

  • Сообщений:4
  • Репутация:0±

Спасибо. Заменил LNK603, стабилитрон на 30 и на 15 вольт, оптопару, q212. Нет питания нужного на 7 ногу, есть только 1,5 вольта.

Добавлено (20.08.2023, 20:02)
---------------------------------------------
Нашлись 12,7 вольт, сам напутал, при замене q 103, q104.
Но на 7 пин 3845 питание подается только после подключения батареи.


Сообщение отредактировал bvb01 - Понедельник, 21.08.2023, 01:23
palsn20002324 Дата: Суббота, 26.08.2023, 20:32 | Сообщение # 252

Пользователи

palsn20002324

Рядовой

  • Сообщений:1
  • Репутация:0±

Цитата bvb01 ()
Спасибо. Заменил LNK603, стабилитрон на 30 и на 15 вольт, оптопару, q212. Нет питания нужного на 7 ногу, есть только 1,5 вольта.
 Транзистор Q212 на что был заменён? Если на то, что в описании на форуме BCR129, то это бессмысленно. Производитель бес конца плату ревизирует... Как раз сегодня тоже ковырял зарядку 2022 года - сгорела у знакомого, версия на 230В. Установил BCR129 такая же ерунда, стал мерить питание на выводах - ну нихрена оно не соответствует n-p-n транзистору. Запаял p-n-p, питание начало исправно включаться. Смутило только 10В на базе. Посмотрел под микроскопом на сгоревший ещё раз и удалось при максимальном приближении между прогарами различить код PD. Так что сейчас там от производителя установлен P-канальный mosfet BSS84.

Добавлено (27.08.2023, 01:01)
---------------------------------------------

Цитата adresvad ()
При питании от лабораторника UC3845 без запитки остальной схемы,когда IC35 обесточена,на входе №1 +7 вольт, соответственно на выходе 6 нормальные прямоугольныеодиночные импульсы.

посмотрите на это безобразие свежим взглядом. Явно ведь что-то очевидное пропустил.
Сегодня чинил такое же зарядное. Также проверял 3845 с запиткой от ЛБП, но аккумулятор на всякий случай ставил в разъём. На 4 выводе пила 178 кГц, на 6 выводе идеальные прямоугольные импульсы с амплитудой 10,5В, а вот на затворе транзистора такие же плавные нарастания и спады, прям точь в точь, как на вашей осциллограмме. Если на выходе ШИМ всё в порядке, а между ним и затвором силового транзистора каскад с парой дискретных транзисторов p-n-p и n-p-n, то при чём тут IC131 - усилитель AS358A, который образует обратную связь на 1 ногу шим контроллера через оптрон?
Кстати несмотря на такой неприглядный сигнал на затворе 11N80C3 попробовал включить сначала через лампу 60Вт, затем и напрямую. Зарядка прекрасно идёт, 11N80 особенно и не греется - 38 градусов на его корпусе зафиксировано тепловизором на открытой плате с отсоединённым вентилятором после 3-4 минут работы. Заряжал аккумулятор 18В 1,5Ач - по ваттметру более 80-85 Вт не потребляет, видимо мелкий аккумулятор не поддерживает ток заряда 8А и МК не выводит ток на полную. Разрядил его до отсечки по напряжению электронной нагрузкой, затем зарядил. Зарядное нигде не греется, воздух практически холодный выдувается.
Masterok Дата: Четверг, 31.08.2023, 14:21 | Сообщение # 253

Пользователи

Masterok

Рядовой

  • Сообщений:70
  • Репутация:1±

При перемотке трансформатора можно выкинуть две обмотки и намотать одним проводом 53витка?
Екран между обмотками тоже можно выкинуть?


Сообщение отредактировал Masterok - Четверг, 31.08.2023, 14:22
Anat78 Дата: Четверг, 31.08.2023, 14:57 | Сообщение # 254

Администраторы

Anat78

Майор

  • Сообщений:7051
  • Репутация:59±
Anat78

Цитата palsn20002324 ()
по ваттметру более 80-85 Вт не потребляет, видимо мелкий аккумулятор не поддерживает

да в инструкции и на 1 странице форума так и написано . что для мелких акб ток только 4а заряда

Masterok, Да можно полностью перемотать обмотку трансформатора, экран лучше оставить на месте


78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
Masterok Дата: Среда, 06.09.2023, 21:19 | Сообщение # 255

Пользователи

Masterok

Рядовой

  • Сообщений:70
  • Репутация:1±

Подскажите пожалуйста, при доработке трансформатора разделением обмоток, нужно ли менять резисторы с 0.91 на 2.4?
И нужно ли будет уменьшать ток исключая один резистор из 107-109?


Сообщение отредактировал Masterok - Среда, 06.09.2023, 22:06
Anat78 Дата: Четверг, 07.09.2023, 07:13 | Сообщение # 256

Администраторы

Anat78

Майор

  • Сообщений:7051
  • Репутация:59±
Anat78

да 0,9 меняем на 2,4, а 107-109 не трогаем

78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
Anat78 Дата: Понедельник, 16.10.2023, 11:05 | Сообщение # 257

Администраторы

Anat78

Майор

  • Сообщений:7051
  • Репутация:59±
Anat78

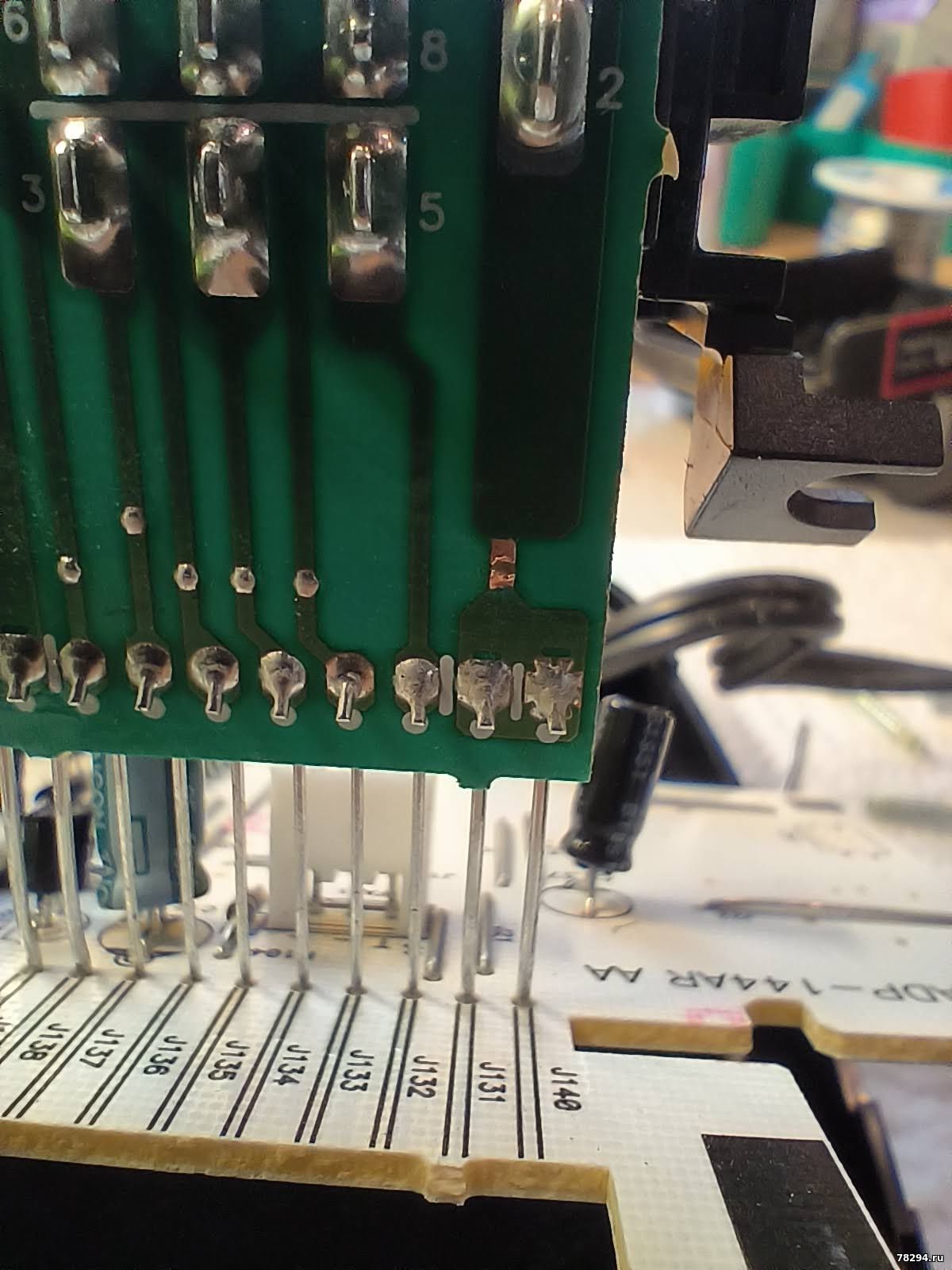

Если вставить неисправную батарею то сгорит предохранитель:



78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
qwe6802 Дата: Вторник, 05.12.2023, 17:47 | Сообщение # 258

Пользователи

qwe6802

Рядовой

  • Сообщений:3
  • Репутация:0±











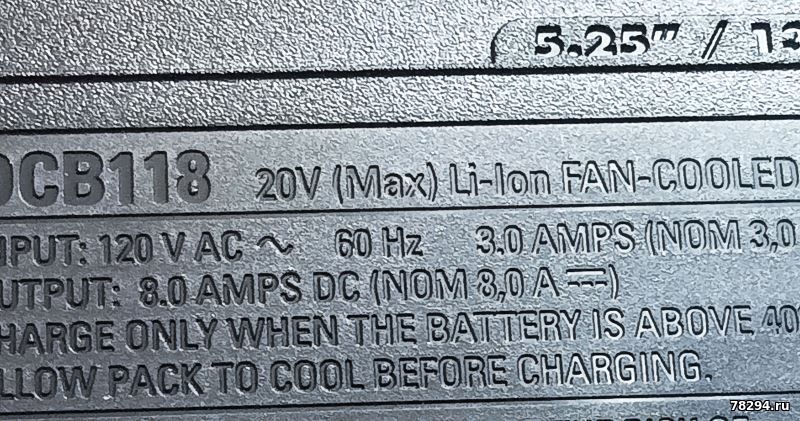

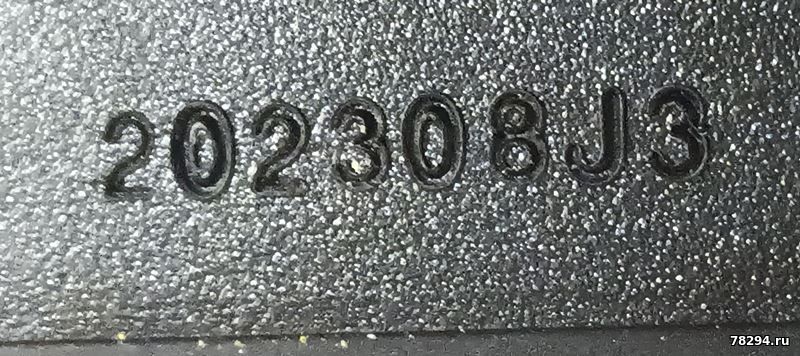

Добрый день. Не хочется ошибиться подобного на форуме не попалось 23 год
Прошу подсказать
нужно ли перекомутировать трансформатор
какой лучше поставить транзистор
менять ли выходной диод
увеличивать ли ограничивающий резистор
не хочется сильно снижать ток зарядки
заранее благодарен


Сообщение отредактировал qwe6802 - Вторник, 05.12.2023, 18:55
SLAFKA Дата: Четверг, 21.12.2023, 07:10 | Сообщение # 259

Заблокированные

SLAFKA

Рядовой

  • Сообщений:2
  • Репутация:0±

DCB118 будет снят с производства как аксессуар, но все еще будет продаваться в наборах

Добавлено (21.12.2023, 07:12)
---------------------------------------------
всем привет. dewalt dcb 118 зарядник быстрый. меняли вентилятор и при проверке на разобранном ,наоборот подключил батарею +на - . мелкая искра, лёгкий запашок и зарядка работает но не заряжает. есть смысл сдавать в ремонт или проще купить новый?
Anat78 Дата: Четверг, 21.12.2023, 07:19 | Сообщение # 260

Администраторы

Anat78

Майор

  • Сообщений:7051
  • Репутация:59±
Anat78

Довольно частая проблема, да ремонтируется

78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
vishgen76 Дата: Четверг, 11.01.2024, 16:00 | Сообщение # 261

Пользователи

vishgen76

Рядовой

  • Сообщений:1
  • Репутация:0±

Дак всё таки адаптер 220 на 110?
Anat78 Дата: Четверг, 11.01.2024, 16:07 | Сообщение # 262

Администраторы

Anat78

Майор

  • Сообщений:7051
  • Репутация:59±
Anat78

да самый удобный и надежный способ

78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
haaarvy Дата: Суббота, 09.03.2024, 17:54 | Сообщение # 263

Пользователи

haaarvy

Рядовой

  • Сообщений:3
  • Репутация:0±

Верно ли я понимаю, что для переделки зарядного устройства DCD118 произведенного после 18 годанужно
1. Заменить конденсатор на 180 uf 400v
2. Поставить варистор 10К371 (или аналог)
3. Взять трансформатор и соединить его обмотки последовательно. Взять ноги обведенные красным в сообщении # 211, отрезать их и соединить их вместе. (трансформатор MV-MP14344)
4. Заменить резисторы R10 R12 R13 на 2.4Ом 1Вт
В итоге получим зарядку на 5 А.

Нужны ли еще какие то доработки?


Сообщение отредактировал haaarvy - Суббота, 09.03.2024, 18:22
gv853gv Дата: Суббота, 09.03.2024, 18:40 | Сообщение # 264

Пользователи

gv853gv

Рядовой

  • Сообщений:76
  • Репутация:3±

Доступно только для пользователей

Сообщение отредактировал gv853gv - Суббота, 09.03.2024, 18:49
haaarvy Дата: Воскресенье, 17.03.2024, 21:32 | Сообщение # 265

Пользователи

haaarvy

Рядовой

  • Сообщений:3
  • Репутация:0±

Цитата gv853gv ()
Электролитический конденсатор - 100 мкФ, желательно 450 ВВаристор -  B72210-S 271-K101 (S10K275), 275 В, 43 Дж или TVR14431 (431KD14), 430 В, 115 Дж

трансформатор -  соединить   обмотки последовательно

резисторы R10 R12 R13  -  2.4Ом  2Вт
 Спасибо. А для того, чтобы снизить ток зарядки - можем оставить R10, R12, R13 исходными?


Начал разбирать трансформатор.

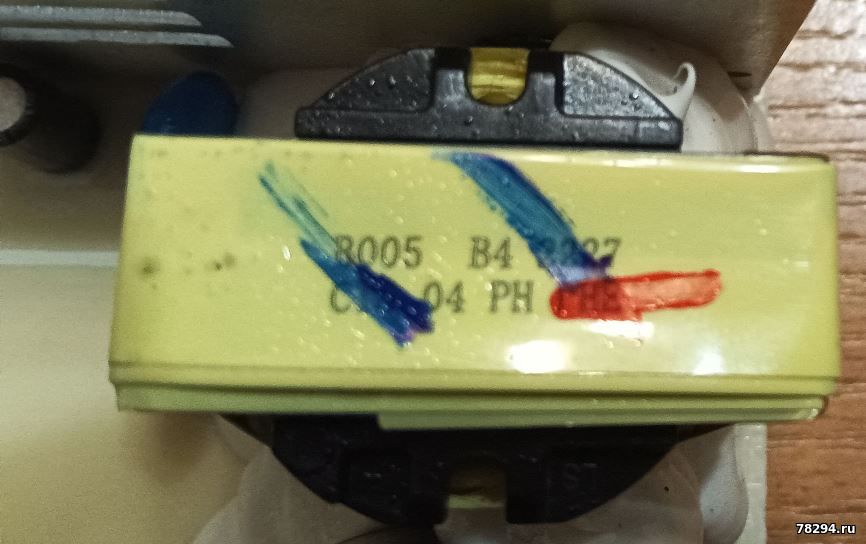

На фото 1 и 2 - выводы обмотки 1.
3 и 4 - выводы обмотки 2.
В стоковом состоянии соединены 1 и 3, 2 и 4.
Вопрос, как правильно соединить концы для последовательного соединения?


Сообщение отредактировал haaarvy - Воскресенье, 17.03.2024, 21:33
gv853gv Дата: Воскресенье, 17.03.2024, 23:21 | Сообщение # 266

Пользователи

gv853gv

Рядовой

  • Сообщений:76
  • Репутация:3±

Цитата haaarvy ()
А для того, чтобы снизить ток зарядки - можем оставить R10, R12, R13 исходными?
нежелательно

либо один из них выкусить (там три по 0.91 Ом в параллель)
Цитата haaarvy ()
Вопрос, как правильно соединить концы для последовательного соединения?
1 и 4 остаются на своих местах
2 и 3 соединяете
testivan40 Дата: Четверг, 02.05.2024, 22:28 | Сообщение # 267

Пользователи

testivan40

Рядовой

  • Сообщений:4
  • Репутация:0±

Доброго времени суток. Была не правильно переделана американскаязарядка DCB118 2020 года и соответственно сгорела.
Восстановил сгоревшие элементы р31 на 51ом( но не уверен по обозначению если можно подскажите какой должен стоять),
р39 на 100ком,
р44 на 120ом,
р42 на 1,5ком,
Q103на kn4401s и Q104 на kn4403s.

На трансе соединил обмотки последовательно и убрал р13,заменил р41 на 1,05ком.
Силовой мосфет установил 26NM60N, сдвоенный диод 30200ст. ( Стоит новый 30200СТ)
Предохранитель на колодке под акум в обрыве.
Установил новую 3845В напряжение на 7 ноге 12,2в на 1 ноге 6,7в, на 3 ноге 4,9в, на 4 ноге 2,3в.
Устанавливаю акум в зарядку вентилятор срабатывает
индикация показывает заряд но по факту заряда нет. Вопрос  что упустил, что проверить,  почему нет напряжения ?
Anat78 Дата: Суббота, 04.05.2024, 08:42 | Сообщение # 268

Администраторы

Anat78

Майор

  • Сообщений:7051
  • Репутация:59±
Anat78

проверить что оптопара на запуск силового преобразователя выдает сигнал когда вентилятор запускается и плясать дальше

78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
testivan40 Дата: Суббота, 04.05.2024, 21:10 | Сообщение # 269

Пользователи

testivan40

Рядовой

  • Сообщений:4
  • Репутация:0±

Цитата Anat78 ()
проверить что оптопара выдает сигнал когда вентилятор запускается на запуск силового блока
Добрый день , осциллографом нет возможности замерить, толькомультимером.Получились вот такие замеры: IC34:На низковольтной части привключении 0,7в потом устанавливается 1в, на высоковольтной части 13в затем
3,7в.IC35:На низковольтной части 1.1в затем 0,7в, на высоковольтной части 5в затем 6,7в.IC36:На низковольтной части 1.1в затем 0,9в, на высоковольтной части 2,8в затем 4,9в.Надеюсь адекватно объяснил полученные замеры, спасибо.
gv853gv Дата: Понедельник, 06.05.2024, 15:21 | Сообщение # 270

Пользователи

gv853gv

Рядовой

  • Сообщений:76
  • Репутация:3±

Цитата Anat78 ()
вентилятор запускается на запуск силового блока
И вентилятор и индикация здесь запускаются от 12 вольтового вспомагательного блока

А вот основной силовой блок либо не работает либо напряжение не доходит до разъема аккумулятора

testivan40, какое напряжение  на выходе сдвоенного диода Шоттки?
