Переделка зарядного Dewalt DCB115 (12-20V Max) на 220в схема
|
|
|
Mhack
|
Дата: Суббота, 23.09.2023, 15:14 | Сообщение # 211
|
|
|
Здравствуйте, вижу тема "замерла".
Есть 115(Таиланд, 2021 года.), как правильно его переделать, надо перекомутировать транс, или перематывать, кто нибудь делал?
Сообщение отредактировал Mhack - Суббота, 23.09.2023, 15:20 |
|
|
|
|
|
Anat78
|
Дата: Суббота, 23.09.2023, 16:16 | Сообщение # 212
|
Администраторы
Anat78
Майор
- Сообщений:7051
- Репутация:59±
|
Верно, поставки инструмента из Америки сильно просели за последний год, так что мало кто интересуется темой
По вашей версии да надо перекоммутировать трансформатор именно
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
Mhack
|
Дата: Воскресенье, 24.09.2023, 13:41 | Сообщение # 213
|
|
|
Anat78, Спасибо за ответ, а если просто увеличить номинал резистора в истоке полевика, проканает или только перекоммутация?
|
|
|
|
|
|
vlav
|
Дата: Пятница, 06.10.2023, 10:22 | Сообщение # 214
|
|
|

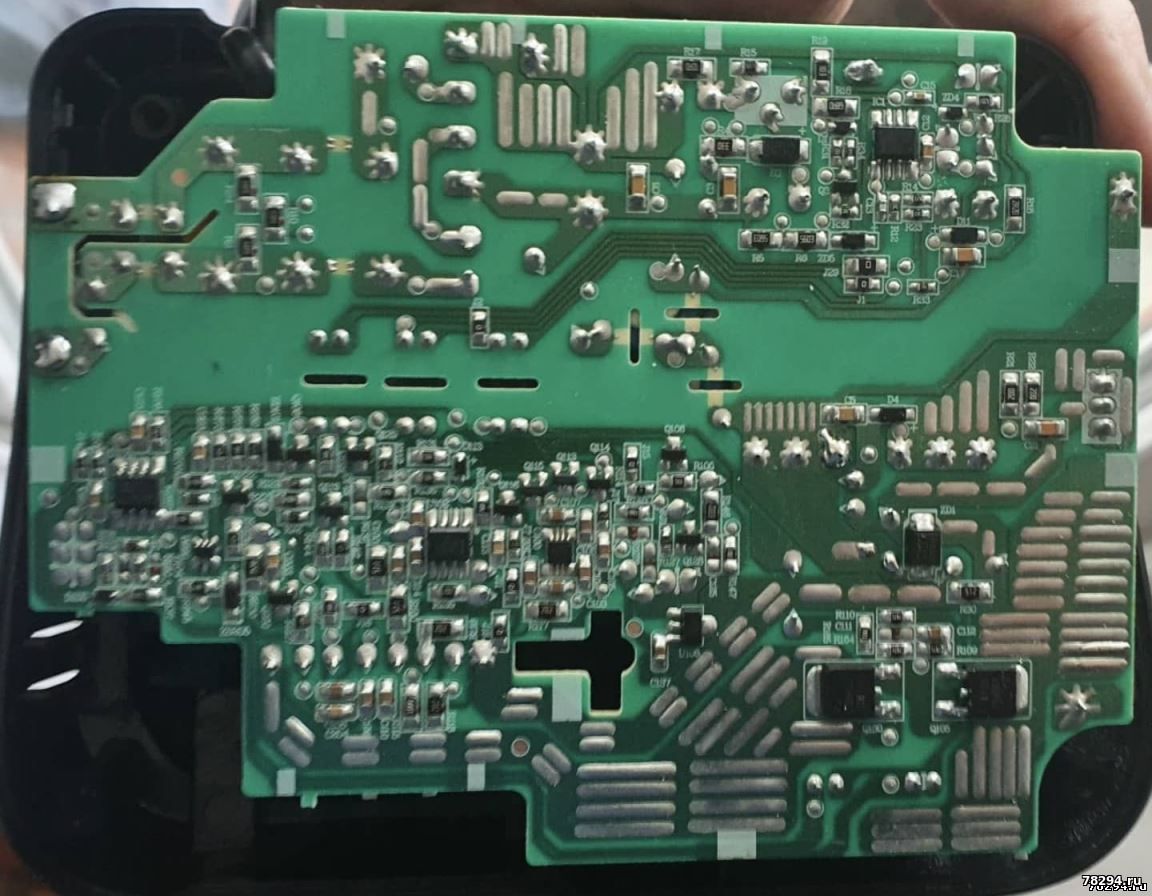

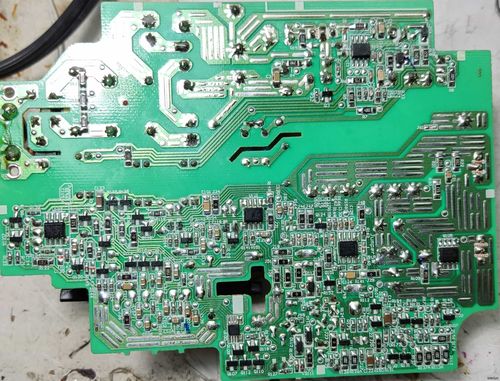

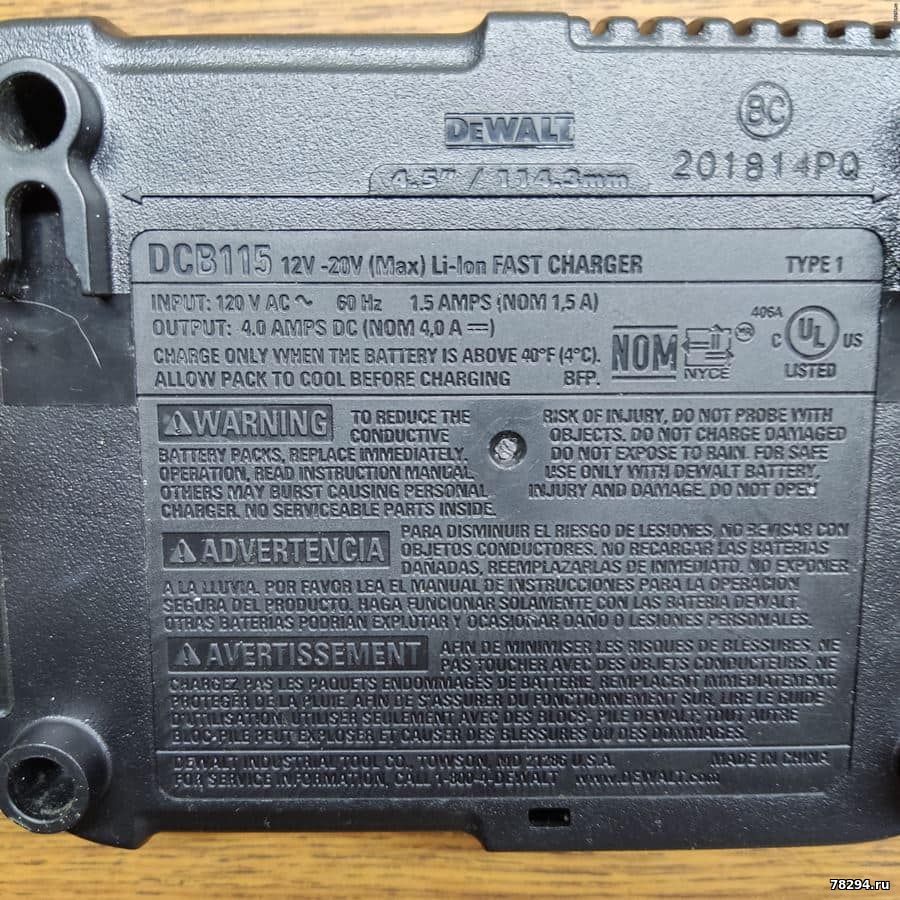

Форумчане, доброго времени суток. Имеем зарядное Dewalt DCB 115, привезенное из USA. Изготовлено в Китае. Плата РВМ-210(МV)-R. Хозяин включил это изделие в сеть 220 в. Результат- вздулся конденсатор С2 220 мF 220v.
Заменен С2 на емкость с номиналом 220 мF 400v. При включении в сеть 220в индикатор зарядки аккумулятора светится постоянно без моргания, при этом зарядки аккумулятора не происходит. Напряжение на С2 порядка 320 в.
Причем, схема включения в сеть 220 в выполнена через балластную лампочку, которая при включении моргает один раз, и дальше тишина.
Прошу форумчан подсказать в каком направлении двигаться и что необходимо сделать что бы это чудо заработало.
|
|
|
|
|
|
Anat78
|
Дата: Пятница, 06.10.2023, 12:21 | Сообщение # 215
|
Администраторы
Anat78
Майор
- Сообщений:7051
- Репутация:59±
|
Если горит постоянно то зарядное считает что батарея заряжена
Проверьте просто поэлементно батарею. так как именно так это отслеживает зарядное
Еще и электролит вздулся
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
vlav
|
Дата: Понедельник, 09.10.2023, 20:07 | Сообщение # 216
|
|
|
Anat78 Доброго времени суток! А я вот об этом не подумал! Напряжение на батарее 17.2 v. Интересно, сколько там элементов. Теперь для окончательной проверки, нужна разряженная батарея. Спасибо! По результату отпишусь.
|
|
|
|
|
|
ivvi30
|
Дата: Вторник, 10.10.2023, 00:36 | Сообщение # 217
|
|
|
Цитата ivvi30 (  ) Переделал 115 Таиланд 202032DB ADP-72KR AA, заменил кондёр 450v150mF, поставил варистор и термистор, перекомутировал транс. Зарядил может 5 раз 4-6ah батарей и перестала заряжать зарядка, моргание идёт а заряжать не заряжается. С виду есть как по мне есть тёмные SMD кондёры С5, С138(не пробиты). Какие там номиналы? |
|
|
|
|
|
Anat78
|
Дата: Вторник, 10.10.2023, 00:40 | Сообщение # 218
|
Администраторы
Anat78
Майор
- Сообщений:7051
- Репутация:59±
|
Проверьте диод шотки
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
vlav
|
Дата: Вторник, 10.10.2023, 18:45 | Сообщение # 219
|
|
|

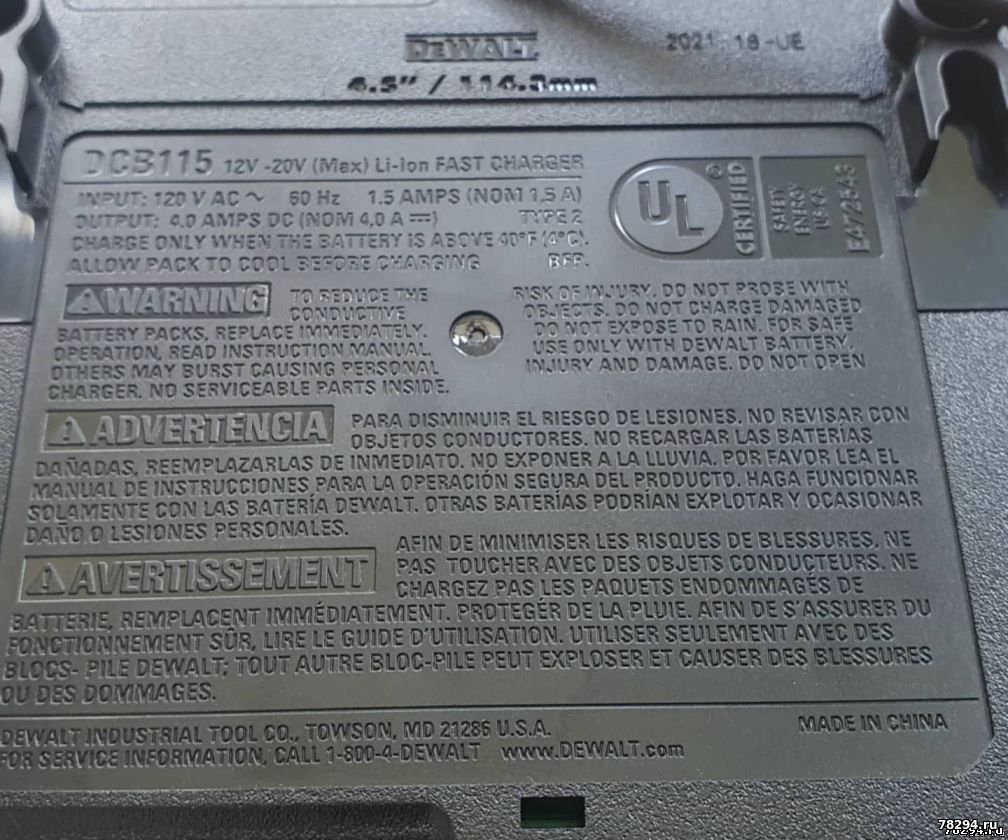

Форумчанам привет!Имеем зарядное Dewalt DCB 115, привезенное из USA. Изготовлено в Китае.
Плата РВМ-210(МV)-R. Хозяин включил это изделие в сеть 220 в. Результат- вздулся конденсатор С2 220 мF 220v.
Заменен С2 на емкость с номиналом 220 мF 400v. При напряжение на С2 порядка 320в.
После замены конденсатора промыл плату спиртом, от капель содержимого взорвавшегося конденсатора и при включении в сеть 220в индикатор зарядки аккумулятора светится постоянно без моргания, при этом зарядки аккумулятора не происходит. Это было сразу после промывки. Прошло не сколько дней, не было времени заниматься этим устройством, включаю зарядное в сеть, и все заработало. Напряжение на батарее было 17,2 в.
Пошел процесс зарядки до 20.3 в. При этом напряжении индикатор перестал мигать, а стал светится постоянно.
|
|
|
|
|
|
Anat78
|
Дата: Вторник, 10.10.2023, 21:39 | Сообщение # 220
|
Администраторы
Anat78
Майор
- Сообщений:7051
- Репутация:59±
|
Просто промыли изначально плохо, только кислоту от электролита размазали
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
heartr
|
Дата: Воскресенье, 12.11.2023, 23:03 | Сообщение # 221
|
|
|
Доброго времени суток!Есть зарядник изначально европеец на 220, DCB115, 2019 г..в. перестал заряжать, индикация на зарядке показывает что заряжен, хотя контрольная индикация на аккумуляторе всего 1 из 3!!!
Есть ли схема и в какую сторону "капать"?
Может стал неправильно идентифицировать вставляемый аккумулятор?
Возможно какая то оптопара хулиганит?
Сообщение отредактировал heartr - Воскресенье, 12.11.2023, 23:37 |
|
|
|
|
|
Anat78
|
Дата: Понедельник, 13.11.2023, 00:53 | Сообщение # 222
|
Администраторы
Anat78
Майор
- Сообщений:7051
- Репутация:59±
|
Пробовали с другим акб?
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
heartr
|
Дата: Вторник, 14.11.2023, 19:18 | Сообщение # 223
|
|
|
Цитата Anat78 ( ) Пробовали с другим акб? |
|
|
|
|
|
Anat78
|
Дата: Среда, 15.11.2023, 02:06 | Сообщение # 224
|
Администраторы
Anat78
Майор
- Сообщений:7051
- Репутация:59±
|
найдите другой акб - попробуйте
не лезте внутрь пока зарядного
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
|
Anat78
|
Дата: Четверг, 30.11.2023, 19:28 | Сообщение # 226
|
Администраторы
Anat78
Майор
- Сообщений:7051
- Репутация:59±
|
Конденсатор на фото вздувшийся, это до или после переделки?
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
qwe6802
|
Дата: Пятница, 01.12.2023, 05:20 | Сообщение # 227
|
|
|

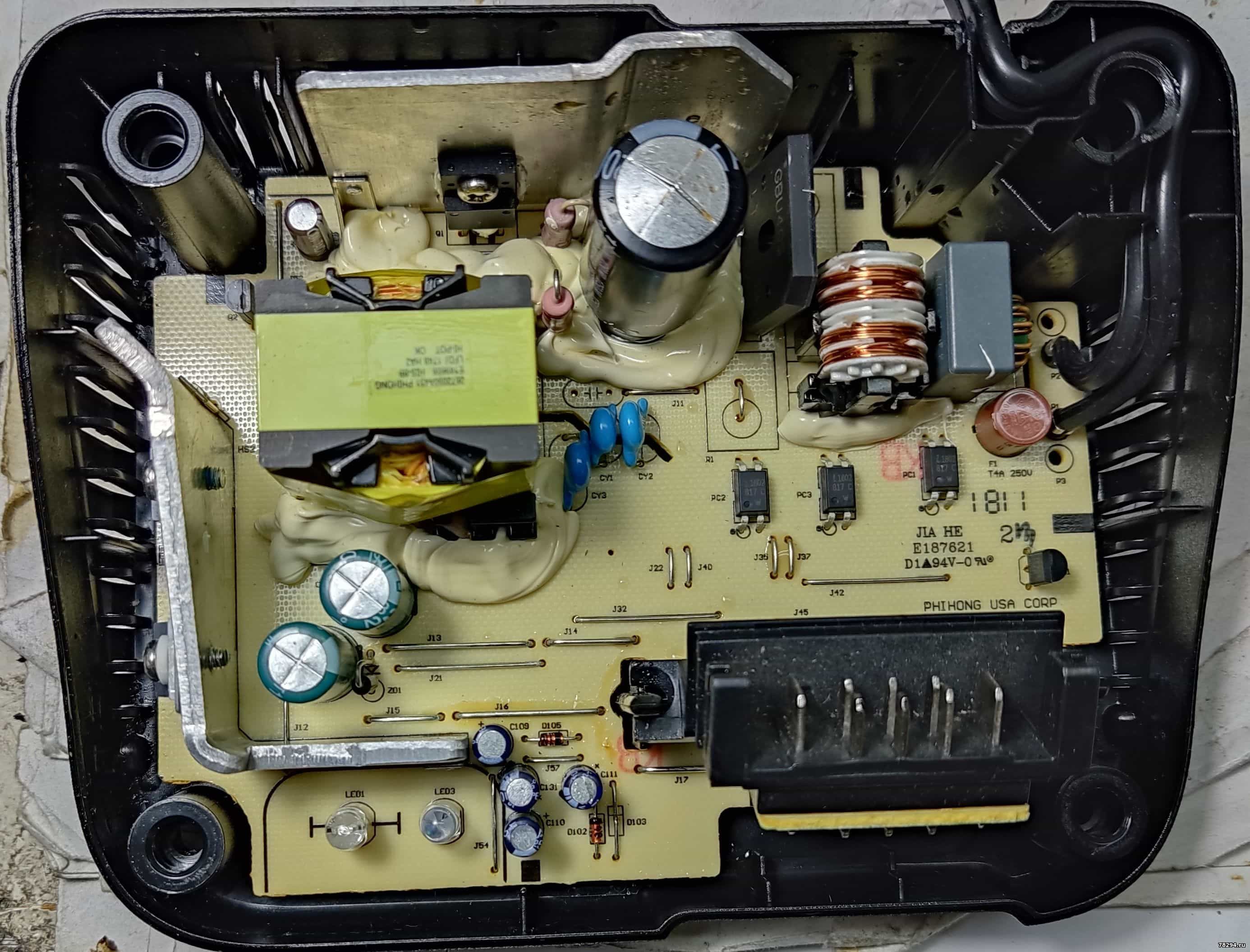

Это фото с вашего форума, у меня качество фото хуже.
Трансформатор у меня с таким же партномером, детали на плате расположены так же.
Я поменял до включения транзистор поставил 11N80C3 (есть конечно подозрение, что транзистор подделка) родной был 15NC65 (650 вольт есть такое чувство что и менять не стоило).
Так же до включения поменял конденсатор на 100мкФ 450 вольт.Добавлено (02.12.2023, 15:33)
---------------------------------------------
Добрый день, если можно, хотелось бы услышать, что я делаю не так? Буду благодарен в пределах разумного.
|
|
|
|
|
|
igor_999_igor95
|
Дата: Суббота, 23.12.2023, 00:49 | Сообщение # 228
|
|
|
Здравствуйте, как переделать трансформатор чтобы уменьшить зарядной ток и нагрев?
|
|
|
|
|
|
Anat78
|
Дата: Суббота, 23.12.2023, 01:34 | Сообщение # 229
|
Администраторы
Anat78
Майор
- Сообщений:7051
- Репутация:59±
|
Все написано в начале темы, читайте
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
Masterok
|
Дата: Суббота, 27.01.2024, 01:00 | Сообщение # 230
|
Пользователи
Masterok
Рядовой
- Сообщений:70
- Репутация:1±
|

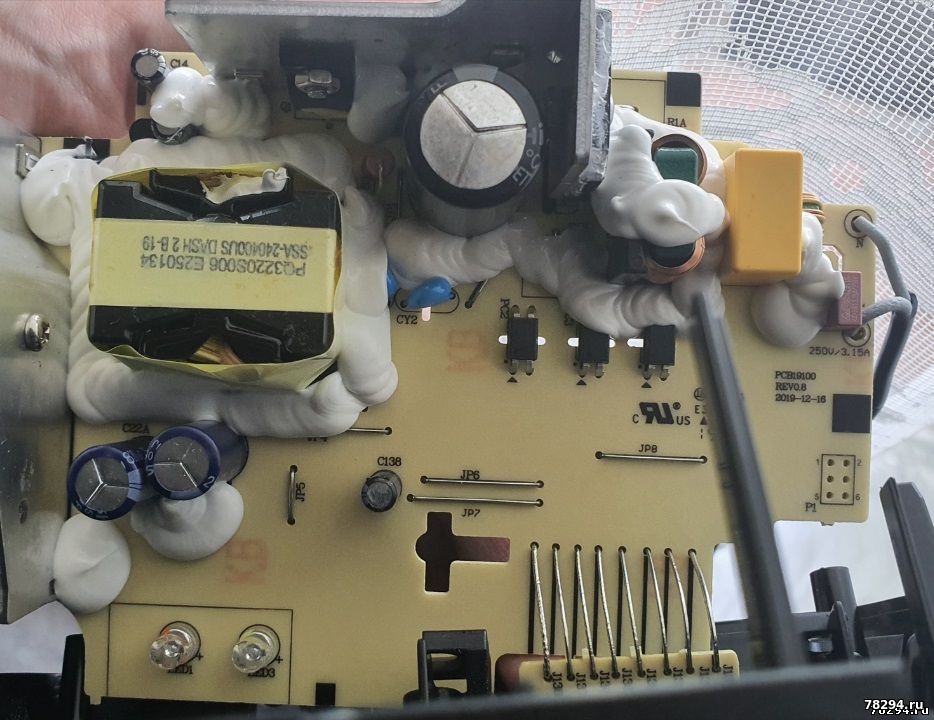

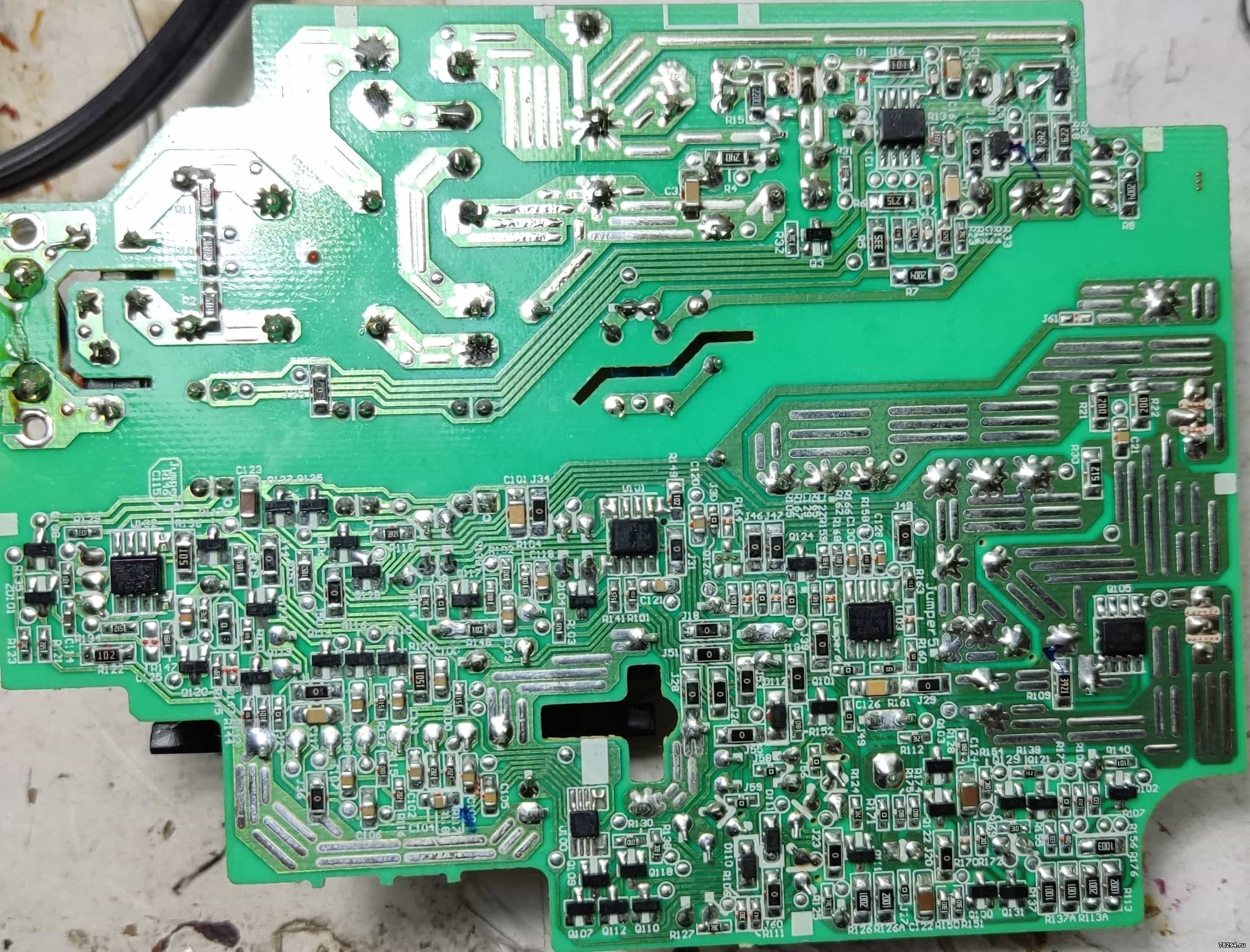

Цитата wadimsuch ( ) PCB19100 rev0.8. Не могу найти маркировку шим
Шимка OB2372CB
Но как переделать не знаю пока. Транс как-то перекомутировать?
|
|
|
|
|
|
gv853gv
|
Дата: Воскресенье, 28.01.2024, 18:53 | Сообщение # 231
|
Пользователи
gv853gv
Рядовой
- Сообщений:76
- Репутация:3±
|
Ничего сложного
Там две обмотки сдвоенным проводом намотаны в параллель (т.е 4 провода на каждом выводе)Разъединяете их и коммутируете 2 сдвоенных последовательно (конец первого сдвоенного соединяете с началом второго сдвоенного , изолируете и приматываете сбоку трансфоматора); начало первого сдвоенного и конец второго остаются на своих местах.
|
|
|
|
|
|
Masterok
|
Дата: Понедельник, 29.01.2024, 11:32 | Сообщение # 232
|
Пользователи
Masterok
Рядовой
- Сообщений:70
- Репутация:1±
|
Оно то вроде так и теоретически я понимаю как оно должно быть, но практически ещё так не коммутировал.
Тонкие обмотки я не трогаю. А вот обмотки с грубыми имеют два соединения. Я знаю что нужно и сверху разделить и снизу но последовательность не знаю.
|
|
|
|
|
|
gv853gv
|
Дата: Понедельник, 29.01.2024, 19:54 | Сообщение # 233
|
Пользователи
gv853gv
Рядовой
- Сообщений:76
- Репутация:3±
|
Последовательность не имеет значения - важно не путать только начало и конецМожно вызванивать по одному проводу и уже потом коммутировать
|
|
|
|
|
|
Masterok
|
Дата: Вторник, 30.01.2024, 23:44 | Сообщение # 234
|
Пользователи
Masterok
Рядовой
- Сообщений:70
- Репутация:1±
|
Я тут малость запутался.

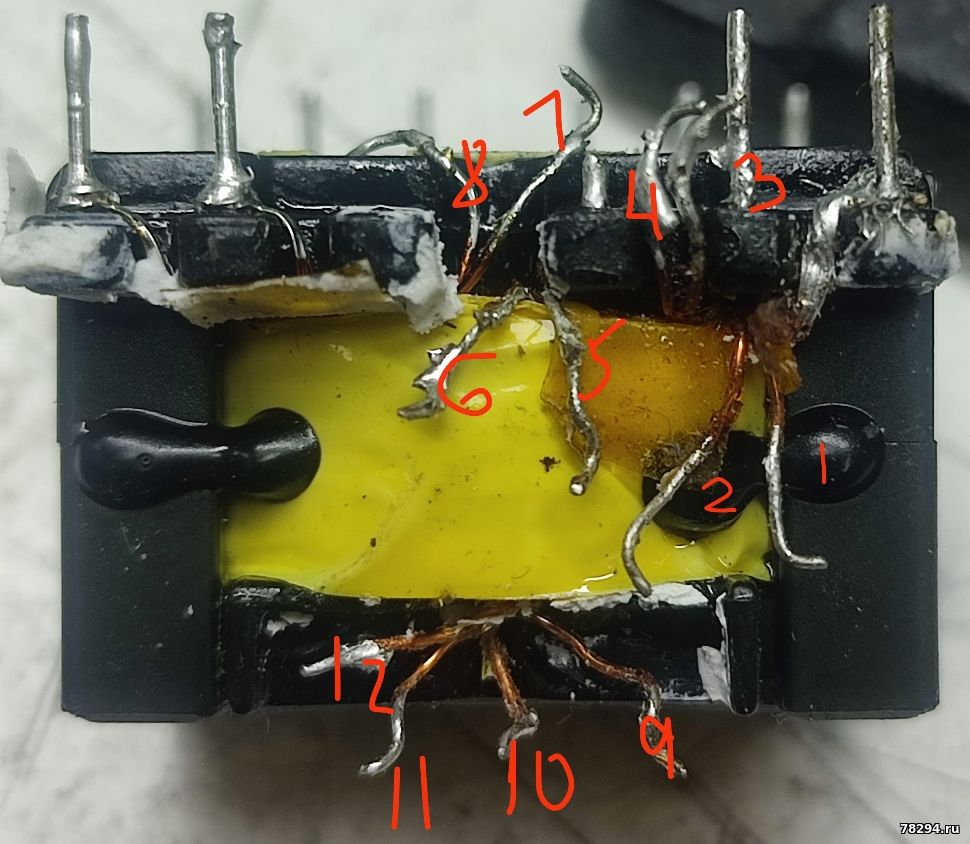

Имеем три части обмотки намотанных двойным проводом.
Вот так было: 1,2-6,5,7,8-12,11,10,9-4,3
Я разделил и получил шесть обмоток:
1-6
2-5
7-12
8-11
10-4
9-3
(Тире обозначает обмотку.)
Понимаю так:
1 на ПП - 6на2 - 5на7 - 12на8 - 11на10 - 4на9 - 3 на ЛП
(ЛП и ПП это левый пин и правый пин относительно расположению на фото. Глухой пин не учитывался.)
Так должно быть?
Сообщение отредактировал Masterok - Среда, 31.01.2024, 01:00 |
|
|
|
|
|
gv853gv
|
Дата: Среда, 31.01.2024, 21:05 | Сообщение # 235
|
Пользователи
gv853gv
Рядовой
- Сообщений:76
- Репутация:3±
|
такой транс перекоммутируется немного не так
там изначально две обмотки в два провода последовательно - после перекоммутациии четыре обмотки в один провод последовательно

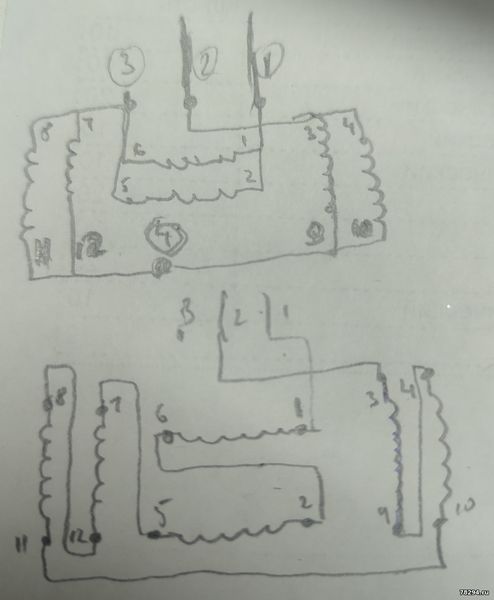

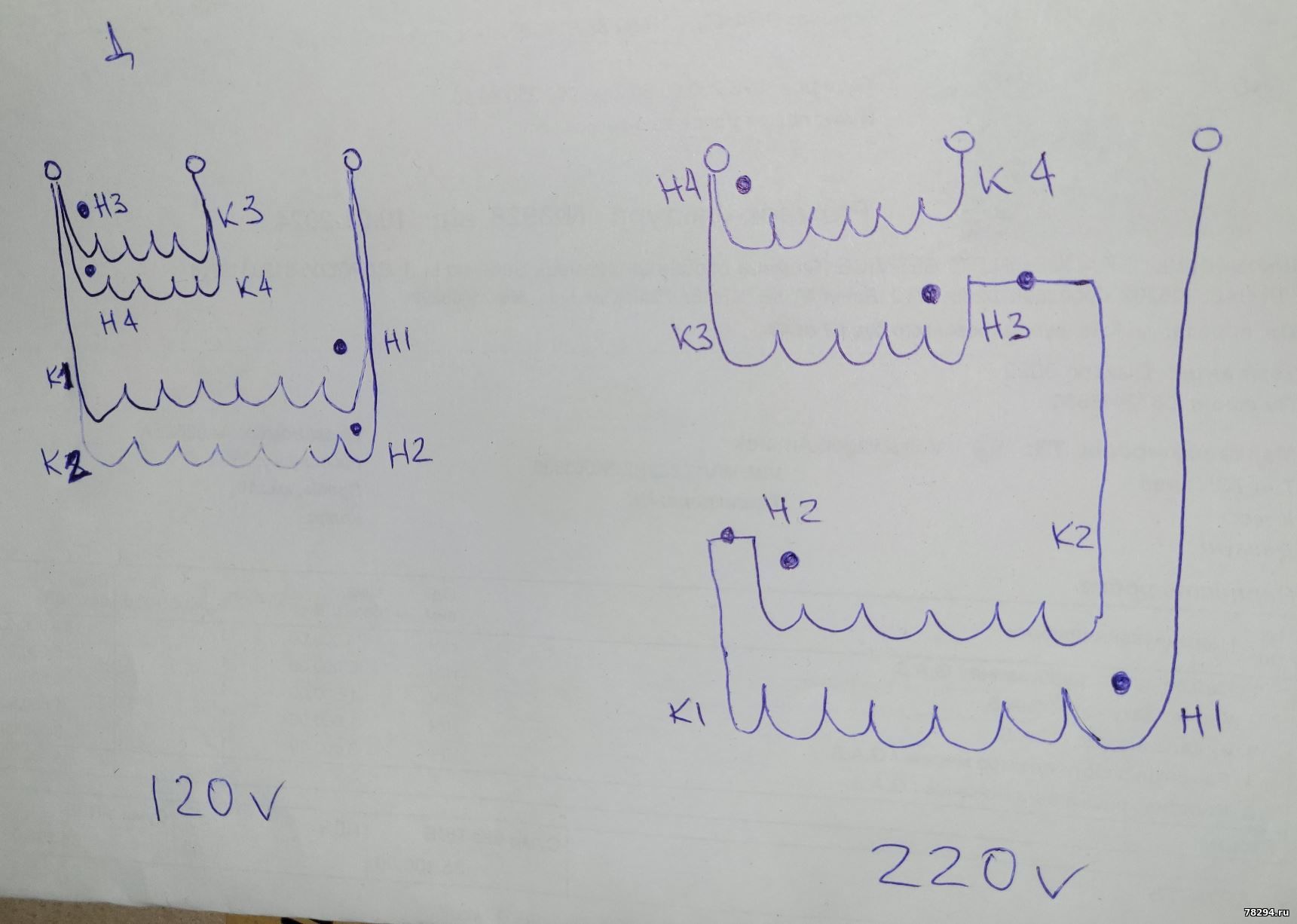

на рисунке изобразил до и после
Сообщение отредактировал gv853gv - Среда, 31.01.2024, 21:35 |
|
|
|
|
|
Masterok
|
Дата: Среда, 31.01.2024, 21:37 | Сообщение # 236
|
Пользователи
Masterok
Рядовой
- Сообщений:70
- Репутация:1±
|

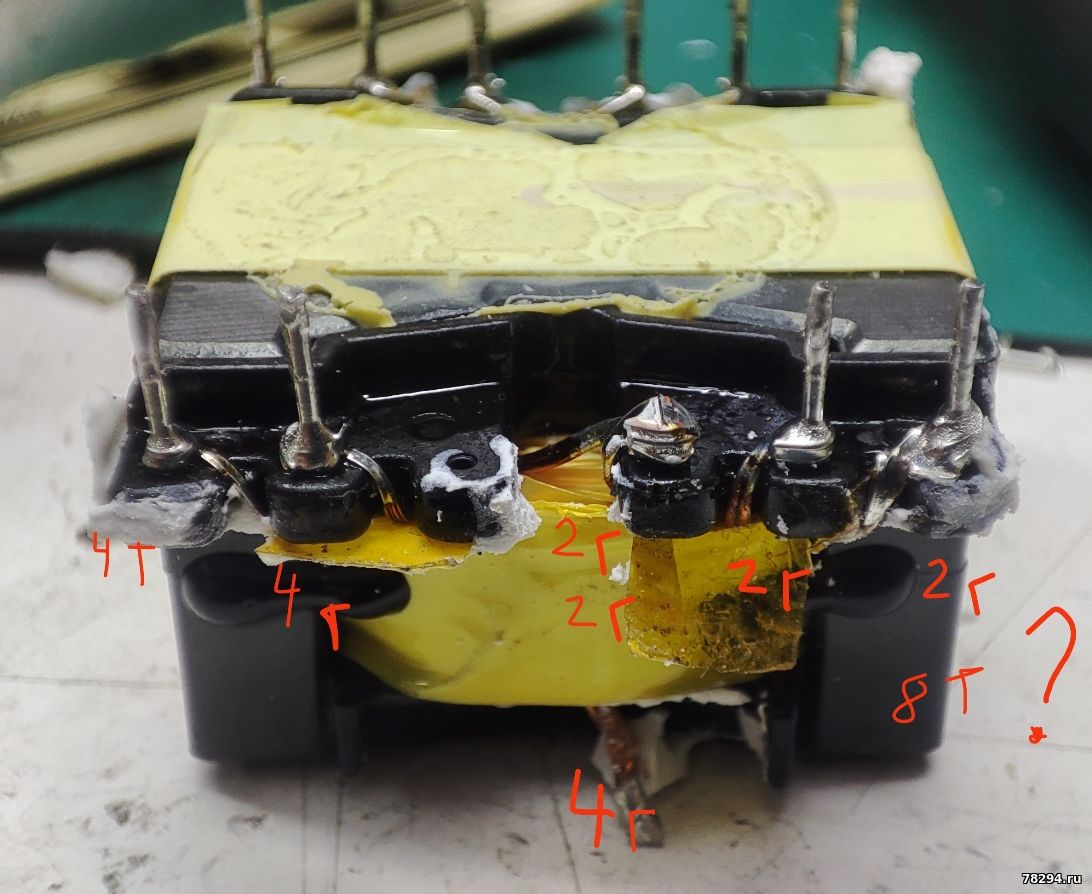

В моем трансформаторе 3 обмотки. На фото есть. Сверху есть скрутка из четырех жил и внизу глухой пин с четырьмя жилками. Каждую прозвонил. Вот поэтому и запутался в них.

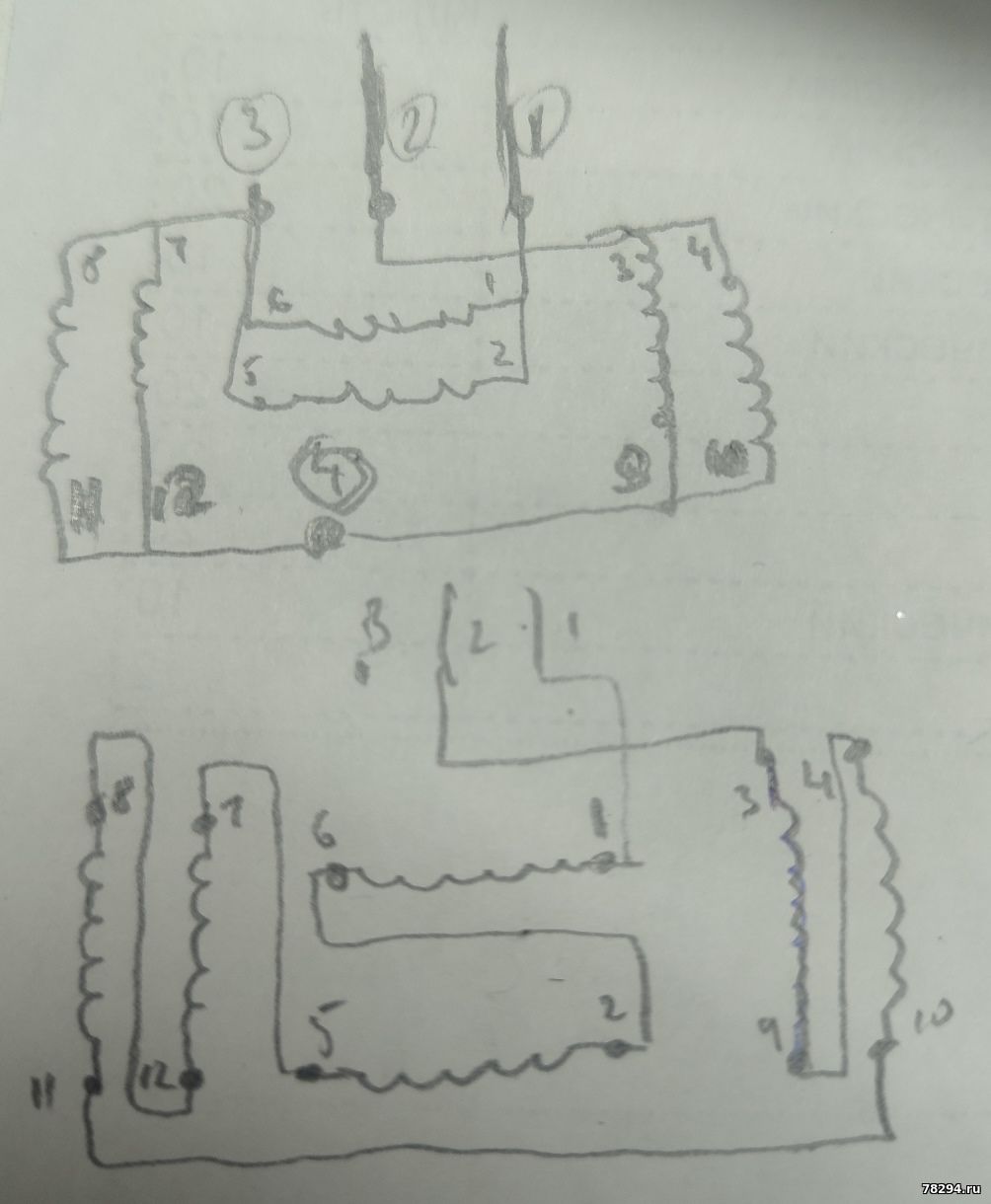

По аналогии с вашим рисунком попробовал набросать.
Сообщение отредактировал Masterok - Среда, 31.01.2024, 22:52 |
|
|
|
|
|
gv853gv
|
Дата: Среда, 31.01.2024, 22:52 | Сообщение # 237
|
Пользователи
gv853gv
Рядовой
- Сообщений:76
- Репутация:3±
|
Цитата Masterok ( ) Понимаю так:1 на ПП - 6на2 - 5на7 - 12на8 - 11на10 - 4на9 - 3 на ЛП
(ЛП и ПП это левый пин и правый пин относительно расположению на фото. Глухой пин не учитывался.)
Так должно быть?
похоже что так
Но в моем трансформаторе не было разделения второй части обмотки на две половины (похоже у китайцев провод закончился)
|
|
|
|
|
|
Masterok
|
Дата: Четверг, 01.02.2024, 22:41 | Сообщение # 238
|
Пользователи
Masterok
Рядовой
- Сообщений:70
- Репутация:1±
|

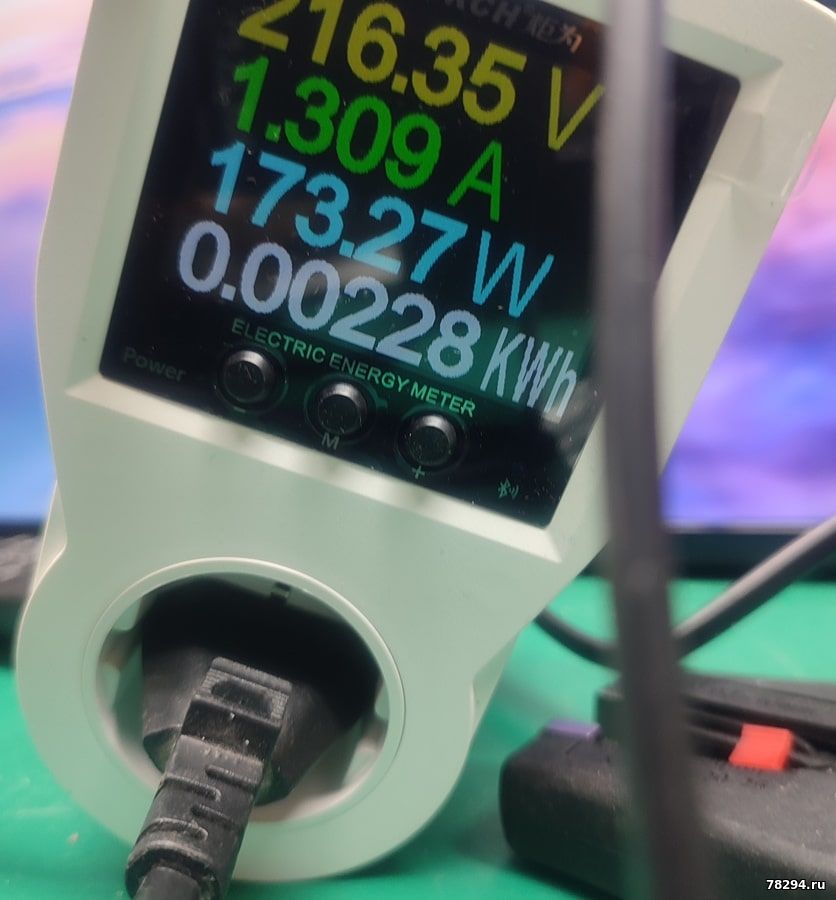

Перекомутировал обмотки. Начал со 110 и плавно поднял до 220. Все в норме. Работает.
Варистор и термистор установил. Резисторы по питанию ШИМ 5603 заменил на 1004. То есть общее увеличил почти вдвое. Радиатор на транзисторе теплый а на диоде греется более сильно.
Транзистор 15nc65 а диод sbs20100ct.
Думаю оставить как есть и не менять.
|
|
|
|
|
|
gv853gv
|
Дата: Четверг, 01.02.2024, 22:51 | Сообщение # 239
|
Пользователи
gv853gv
Рядовой
- Сообщений:76
- Репутация:3±
|
Цитата Masterok ( ) Транзистор 15nc65 а диод sbs20100ct.Думаю оставить как есть и не менять.

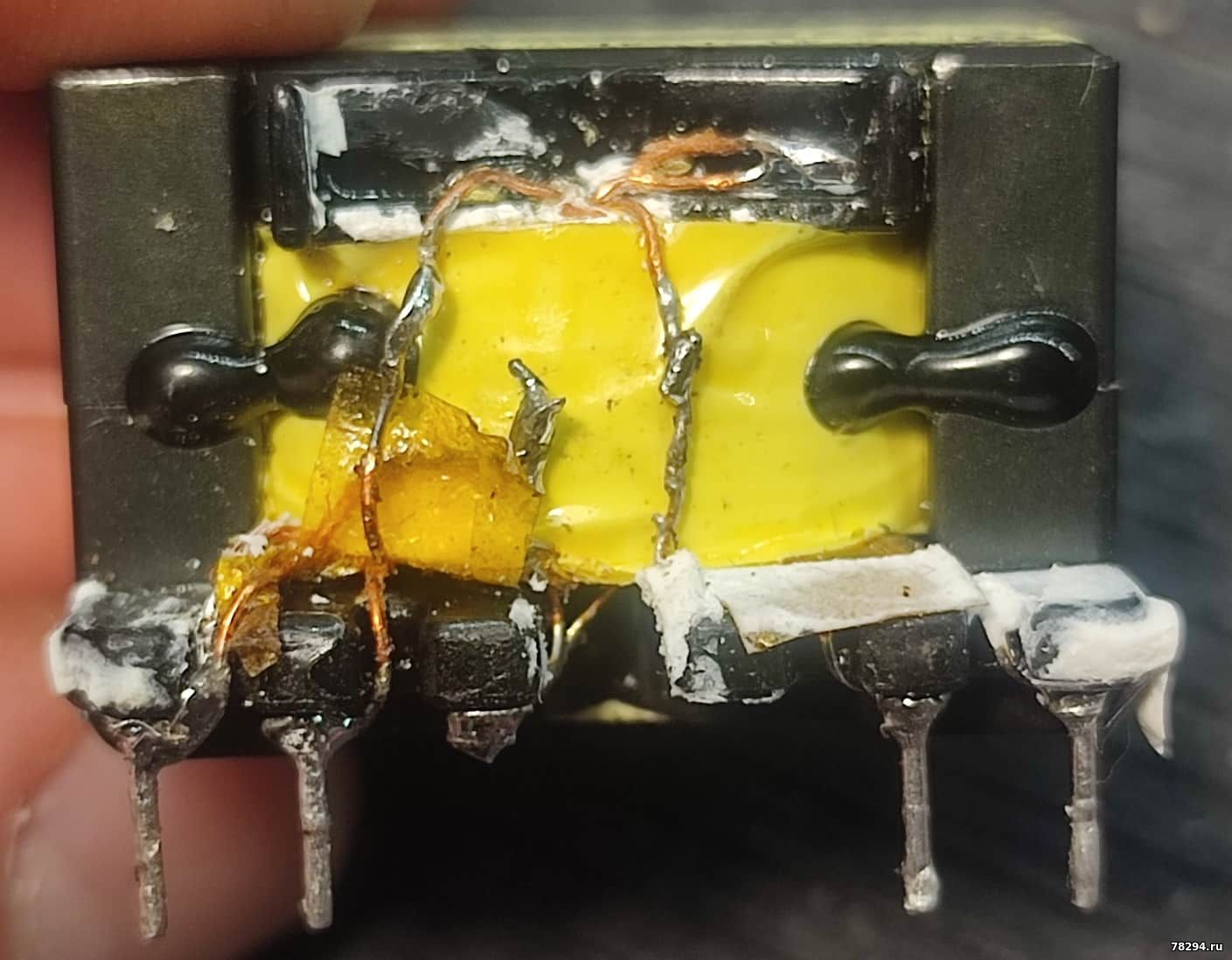

Просмотрел картинку - важно хорошо заизолировать места коммутации обмоток
Сообщение отредактировал gv853gv - Четверг, 01.02.2024, 22:54 |
|
|
|
|
|
Masterok
|
Дата: Пятница, 02.02.2024, 00:53 | Сообщение # 240
|
Пользователи
Masterok
Рядовой
- Сообщений:70
- Репутация:1±
|
Я оставил транзистор и диод родные.
Места соединения изолировал каптоном и ещё обмотал им же по кругу.
Спасибо за помощь.
|
|
|
|
|
