Переделка зарядного Dewalt DCB118 (18-60 V Max) на 220в
|
|
|
Tubik83
|
Дата: Среда, 10.07.2019, 18:22 | Сообщение # 61
|
|
|
Цитата Anat78 (  ) Проверьте полевик силовой, диодную сборку шотки
Живы диод и транзистор!
|
|
|
|
|
|
Anat78
|
Дата: Четверг, 11.07.2019, 09:46 | Сообщение # 62
|
Администраторы
Anat78
Майор
- Сообщений:7020
- Репутация:58±
|
Цитата Tubik83 ( ) Живы диод и транзистор!
и предохранитель на разьеме проверили?
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
Tubik83
|
Дата: Четверг, 11.07.2019, 21:17 | Сообщение # 63
|
|
|
Цитата Anat78 ( ) и предохранитель на разьеме проверили?
Если вы имеете ввиду кали припоя - то да, целый! У меня нет выхода из импульсника, на фото в 53-м посте я нарисовал напряжения.
|
|
|
|
|
|
Anat78
|
Дата: Воскресенье, 21.07.2019, 18:16 | Сообщение # 64
|
Администраторы
Anat78
Майор
- Сообщений:7020
- Репутация:58±
|
Цитата Tubik83 ( ) У меня нет выхода из импульсника, на фото в 53-м посте я нарисовал напряжения.
Значит осталась микросхема ШИМ и ее обвязка, не работает должным образом она

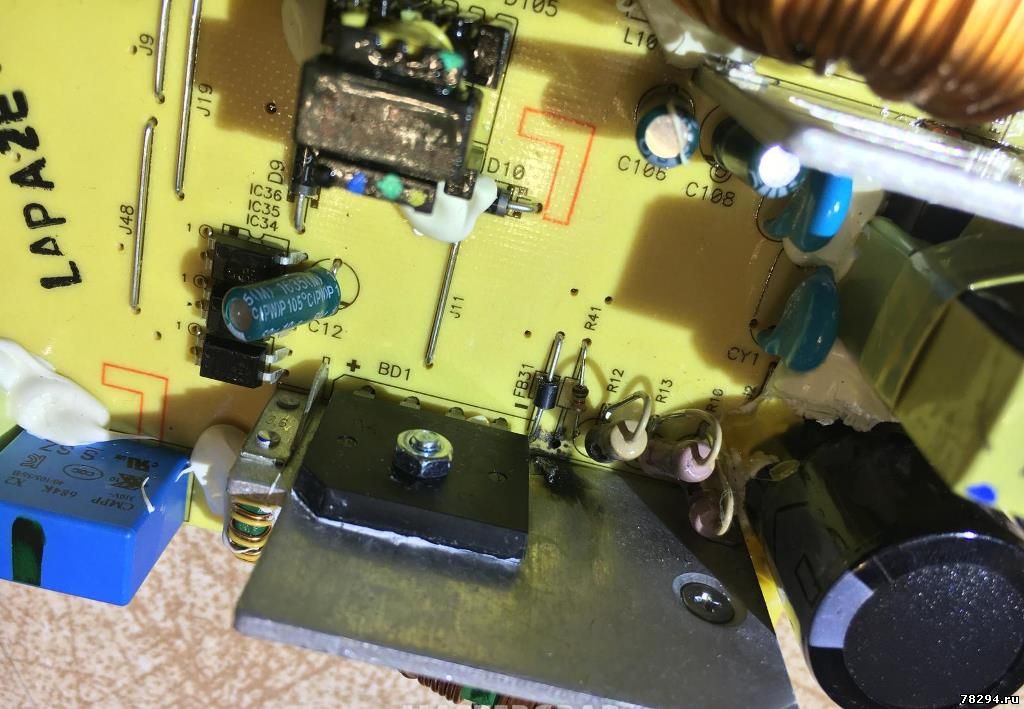

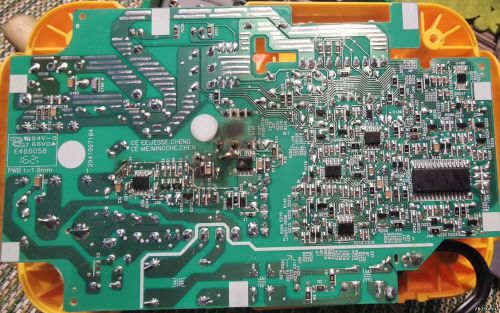

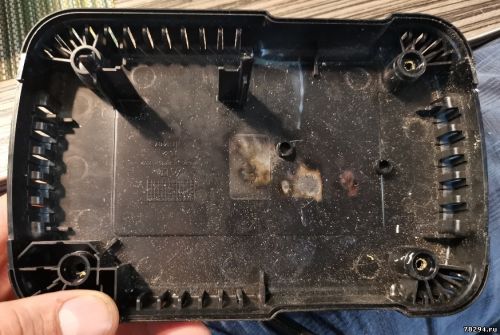

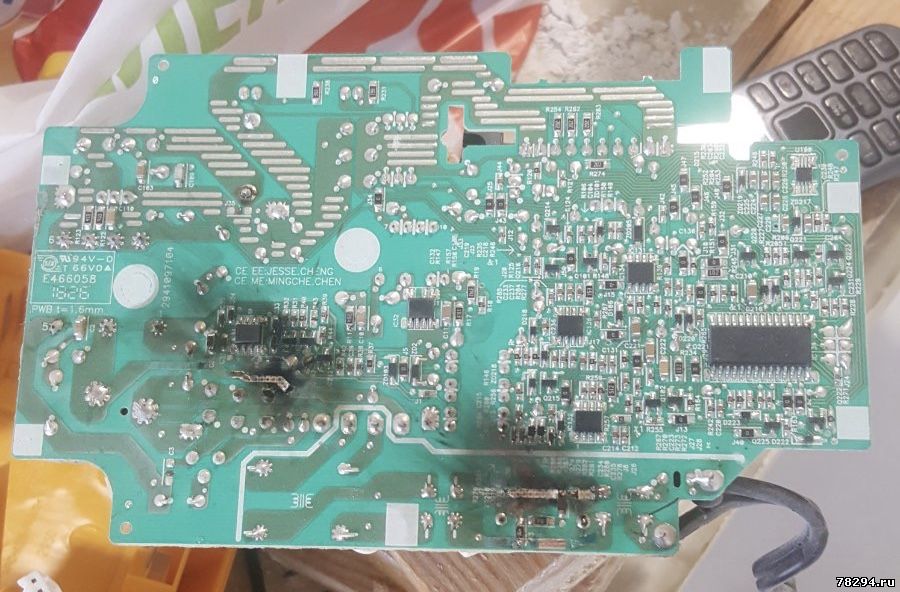

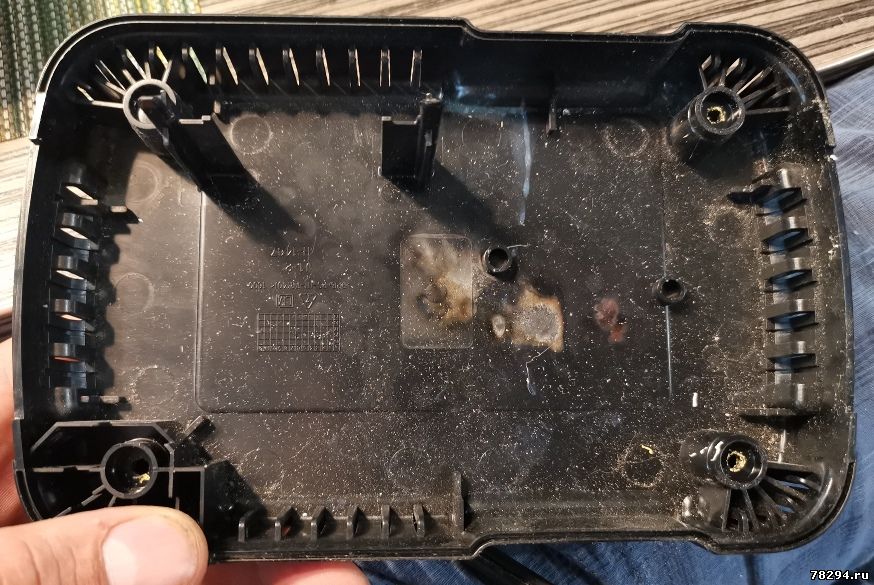

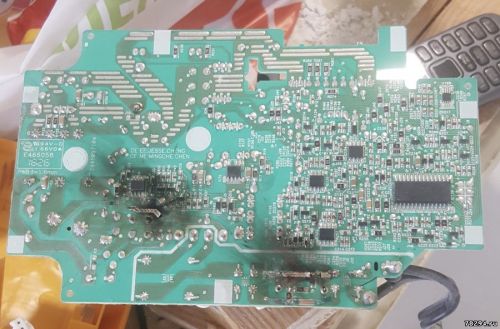

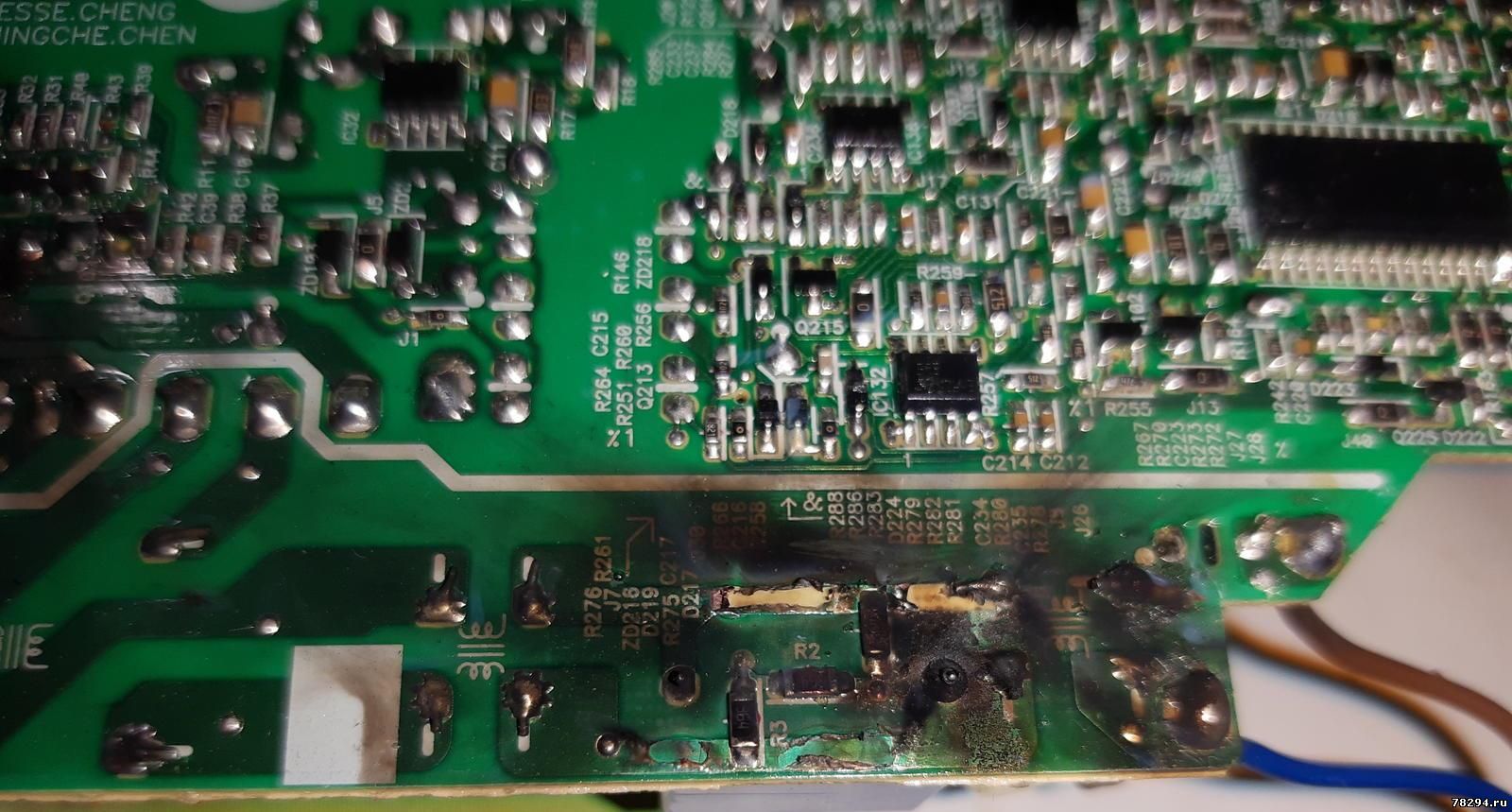

Еще фото сгоревшей зарядки после неправильной переделки (сгорела микросхема ШИМ и вся обвязка, транзисторы даже взорвались):
Доступно только для пользователей
Доступно только для пользователей
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
|
Anat78
|
Дата: Пятница, 13.09.2019, 11:51 | Сообщение # 66
|
Администраторы
Anat78
Майор
- Сообщений:7020
- Репутация:58±
|

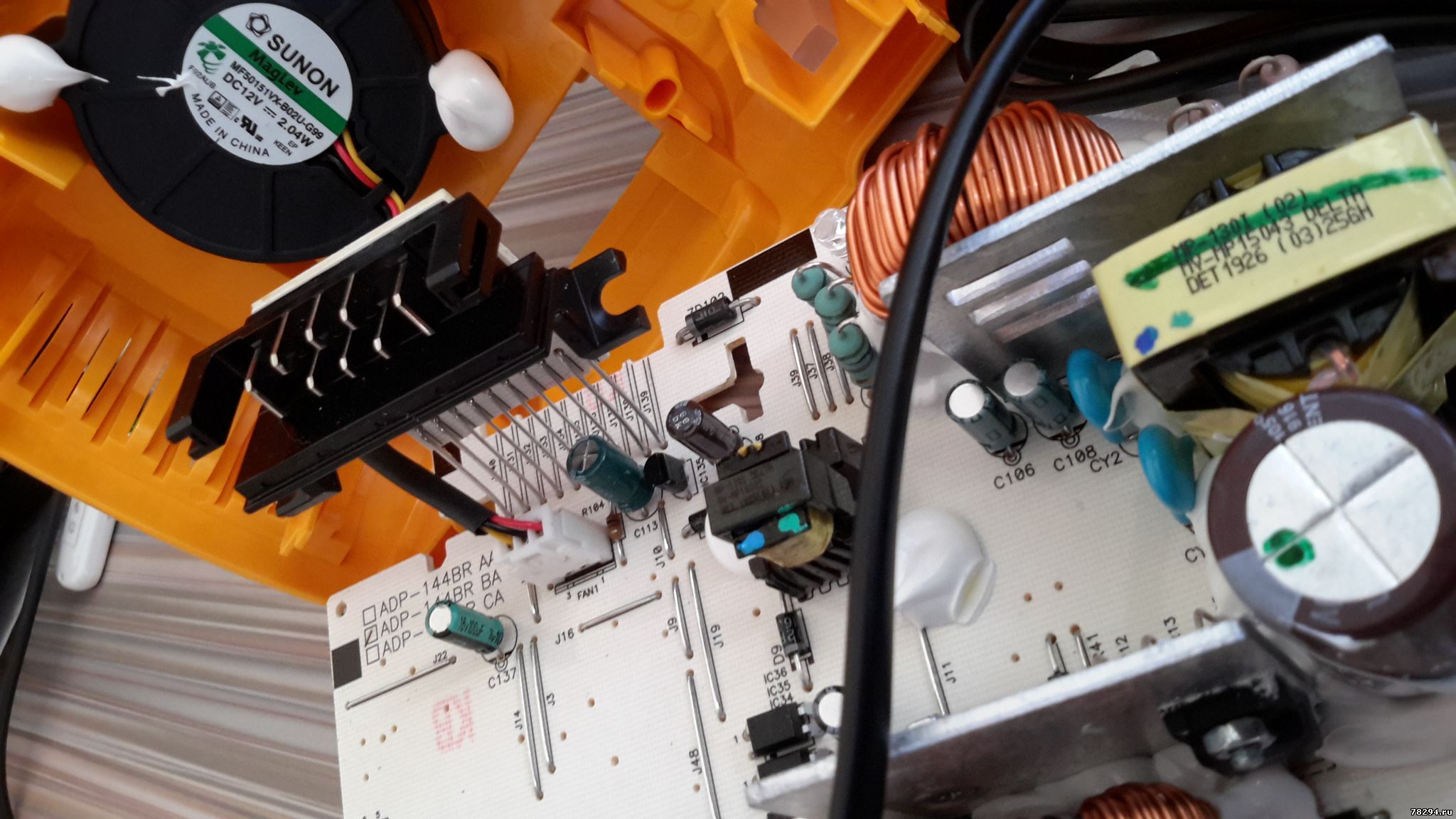

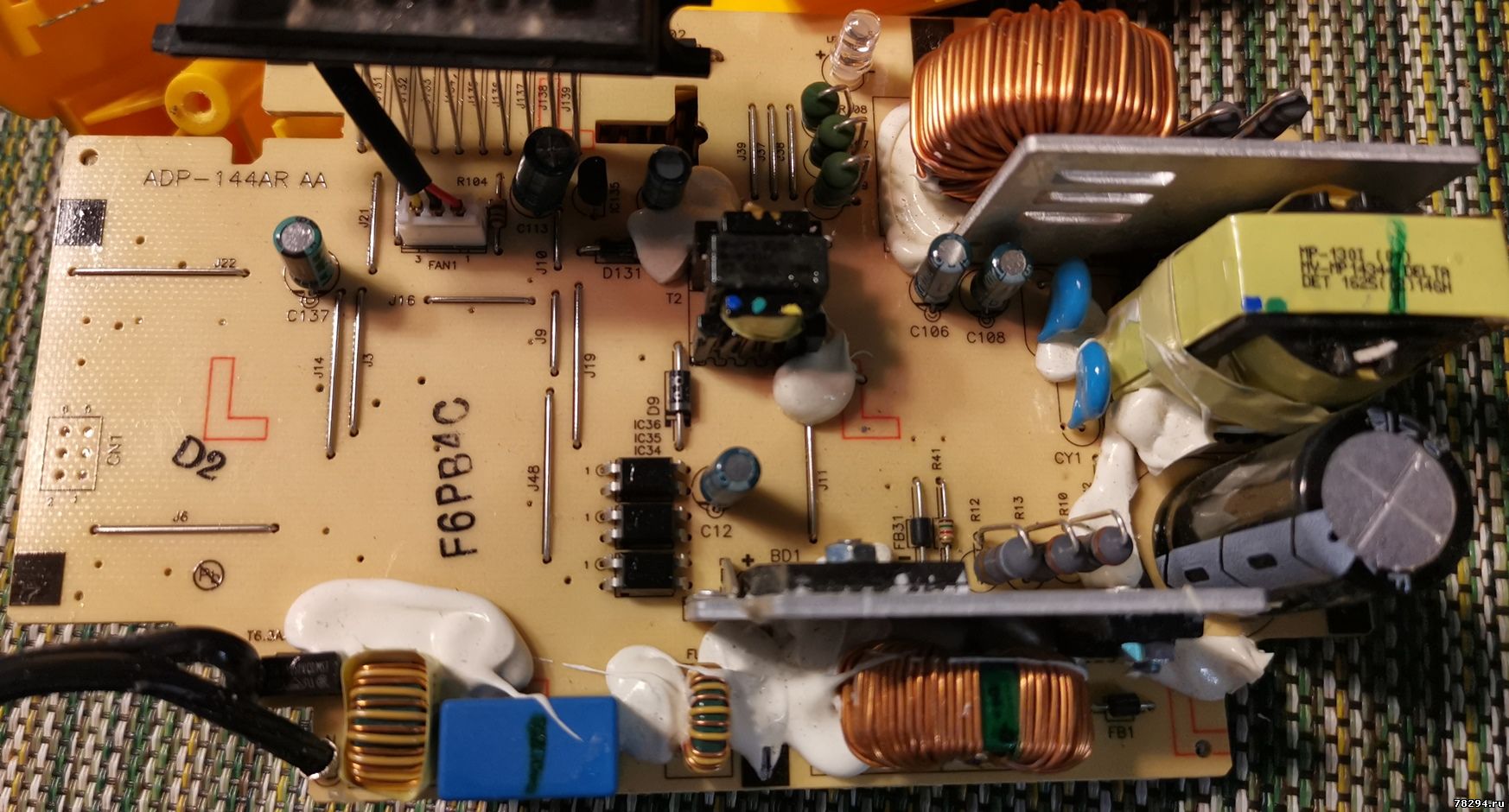

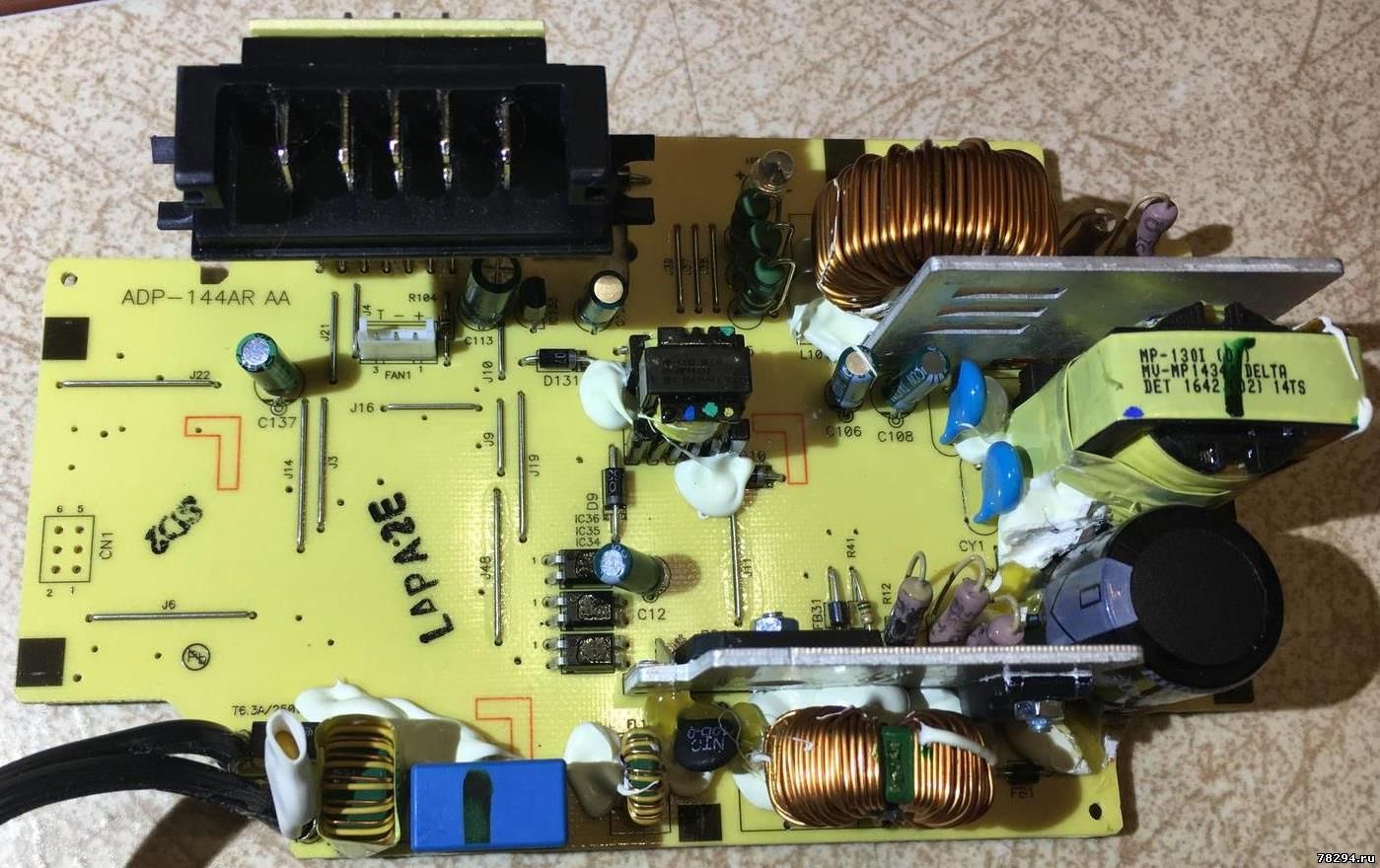

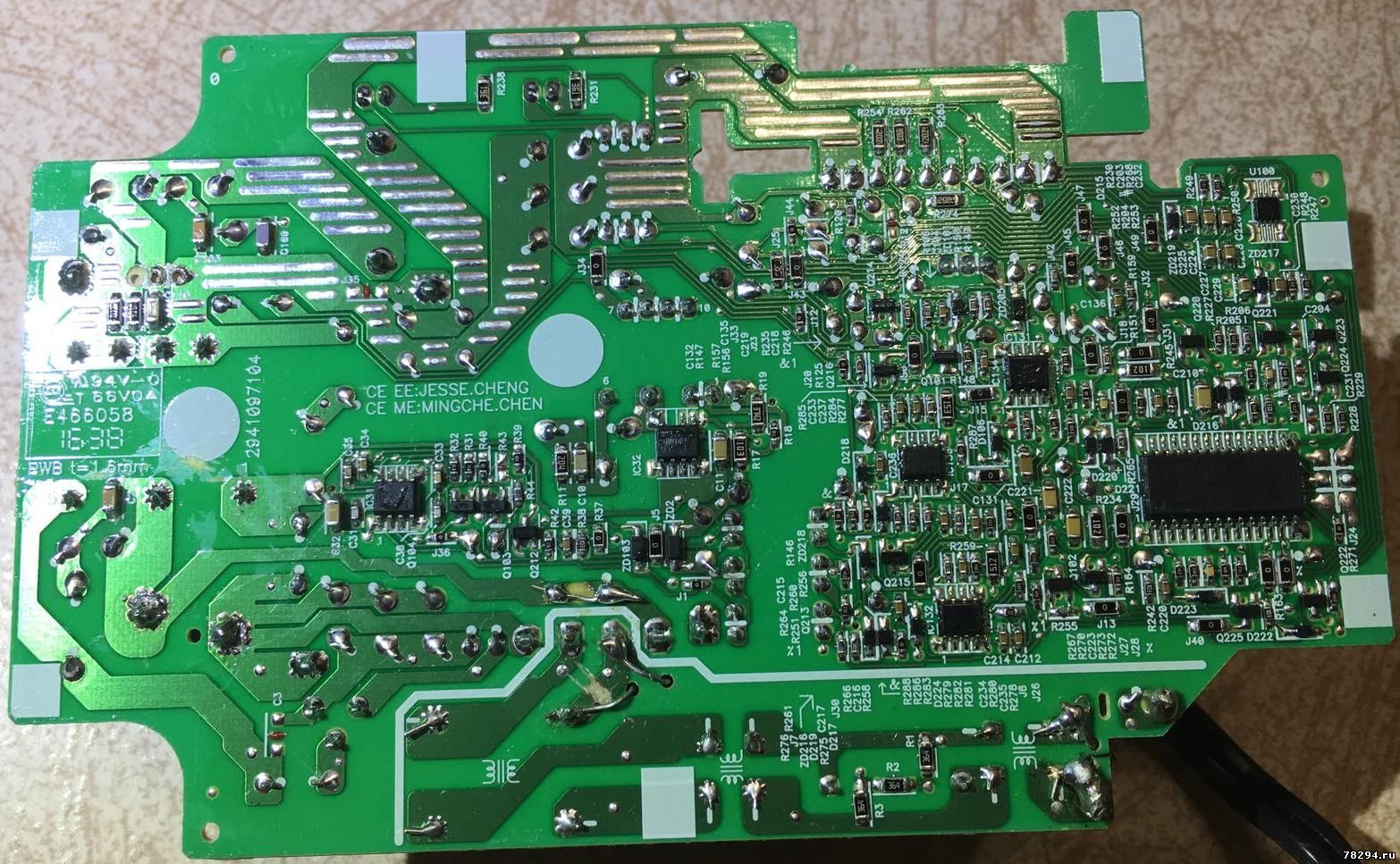

dewalt dcb118 плата adp-144ar aa
Дата выпуска: 36 неделя 2016 года и потому можно переделать на 220в просто заменив 3 детали
Микросхема IC32 стоит 1627 LNK603DG 50354G
Доступно только для пользователей
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
|
vsrusik
|
Дата: Суббота, 26.10.2019, 23:57 | Сообщение # 68
|
|
|

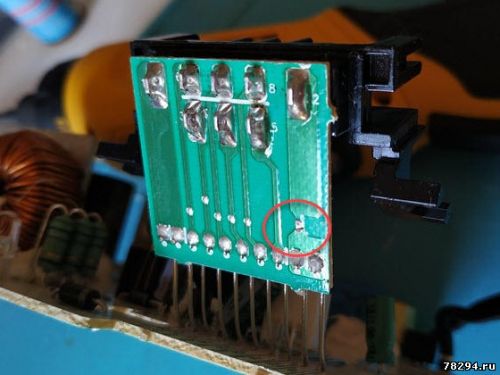

Поставил диод помощнее MBR20200 и перемычку усилил чтоб не перегорала, но не тут-то было
Доступно только для пользователей
Сообщение отредактировал vsrusik - Воскресенье, 27.10.2019, 00:00 |
|
|
|
|
|
Anat78
|
Дата: Воскресенье, 27.10.2019, 00:25 | Сообщение # 69
|
Администраторы
Anat78
Майор
- Сообщений:7020
- Репутация:58±
|
Цитата vsrusik ( ) но не тут-то было
А ток заряда уменьшили?
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
youth46
|
Дата: Воскресенье, 27.10.2019, 12:35 | Сообщение # 70
|
Пользователи
youth46
Рядовой
- Сообщений:15
- Репутация:0±
|
Подскажите пожалуйста, про перемотку трансформатора на 118.
|
|
|
|
|
|
Anat78
|
Дата: Воскресенье, 27.10.2019, 13:20 | Сообщение # 71
|
Администраторы
Anat78
Майор
- Сообщений:7020
- Репутация:58±
|
Цитата youth46 ( ) про перемотку трансформатора на 118.
Все очень просто, сматываете первичку и считаете витки, мотаете этим же двойным проводом 53 витка
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
youth46
|
Дата: Воскресенье, 27.10.2019, 13:58 | Сообщение # 72
|
Пользователи
youth46
Рядовой
- Сообщений:15
- Репутация:0±
|
Цитата Anat78 ( ) Все очень просто, сматываете первичку и считаете витки, мотаете этим же двойным проводом 53 витка
То есть, этого же провода, который смотаю, хватает для перемотки? Или взять нужно такой же, но длинной больше?
|
|
|
|
|
|
Anat78
|
Дата: Воскресенье, 27.10.2019, 14:06 | Сообщение # 73
|
Администраторы
Anat78
Майор
- Сообщений:7020
- Репутация:58±
|
Если плотничком мотаете то конечно хватает
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
youth46
|
Дата: Воскресенье, 27.10.2019, 14:13 | Сообщение # 74
|
Пользователи
youth46
Рядовой
- Сообщений:15
- Репутация:0±
|
Цитата Anat78 ( ) Если плотничком мотаете то конечно хватает
Спасибо. А к перемотке достаточно заменить конденсатор и установить варистор. Или надо ещё диодную сборку поменять на 200 вольтовую? Да кстати, забыл сказать что, зарядка 18 года 43 неделя.Или уже после 17 года это не важно?
|
|
|
|
|
|
Anat78
|
Дата: Воскресенье, 27.10.2019, 14:24 | Сообщение # 75
|
Администраторы
Anat78
Майор
- Сообщений:7020
- Репутация:58±
|
Да так же поменять Конденсатор, Варистор, Транзистор, поставить Термистор, заменить Резисторы в обвязке ШИМ и можно шотки тоже
после 17 года не важно уже
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
youth46
|
Дата: Воскресенье, 27.10.2019, 14:37 | Сообщение # 76
|
Пользователи
youth46
Рядовой
- Сообщений:15
- Репутация:0±
|
Стоит K15A60U, его обязательно менять, и можно ли поставить вместо него SPA11N80C3XKSA1 как в европейской?
|
|
|
|
|
|
Anat78
|
Дата: Воскресенье, 27.10.2019, 17:58 | Сообщение # 77
|
Администраторы
Anat78
Майор
- Сообщений:7020
- Репутация:58±
|
да ставить SPA11N80C3 http://ali.pub/3y3lu8
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
tomori
|
Дата: Четверг, 12.12.2019, 02:11 | Сообщение # 78
|
|
|
Доброй ночи. На первичной обмотке трансформатора dcb118 на выводах припаяны две параллельно соединенных обмотки одна как бы многожильная вторая монолит, если соединить их последовательно, как поведет себя зарядка.
|
|
|
|
|
|
Anat78
|
Дата: Четверг, 12.12.2019, 08:12 | Сообщение # 79
|
Администраторы
Anat78
Майор
- Сообщений:7020
- Репутация:58±
|
Цитата tomori ( ) если соединить их последовательно, как поведет себя зарядка.
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
patisy4
|
Дата: Понедельник, 16.12.2019, 14:30 | Сообщение # 80
|
Пользователи
patisy4
Рядовой
- Сообщений:55
- Репутация:2±
|
По инструкции в свое время делал, все заработало, спасибо!
|
|
|
|
|
|
|
Ромео__
|
Дата: Пятница, 10.01.2020, 20:15 | Сообщение # 82
|
|
|
Здравствуйте, можете написать номиналы резисторов R42, R44?
|
|
|
|
|
|
Anat78
|
Дата: Суббота, 11.01.2020, 14:02 | Сообщение # 83
|
Администраторы
Anat78
Майор
- Сообщений:7020
- Репутация:58±
|

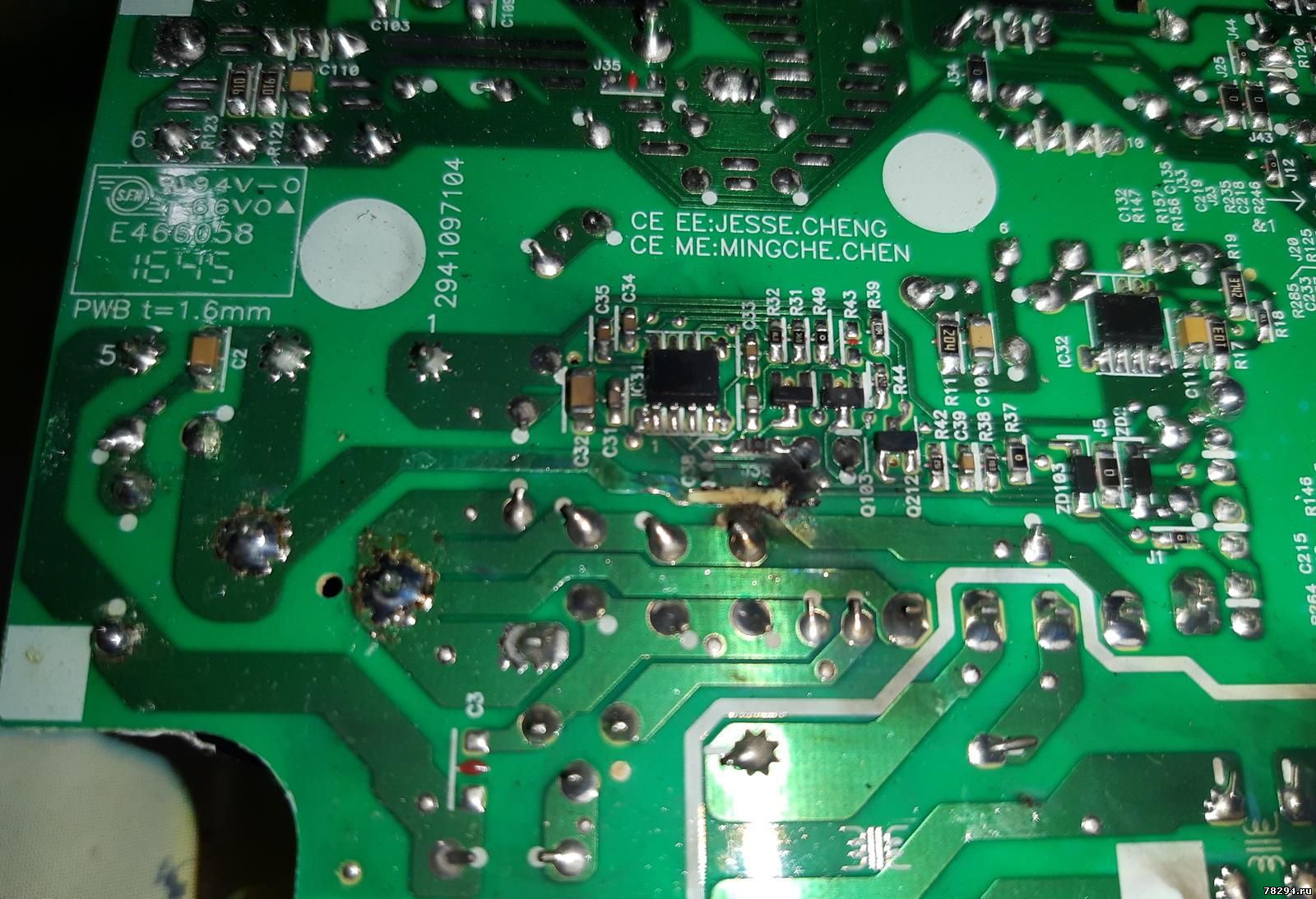

Доступно только для пользователей
сгорают они и микросхема и транзисторы в обвязке тоже
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
komitetmpslmn
|
Дата: Четверг, 16.01.2020, 02:07 | Сообщение # 84
|
|
|

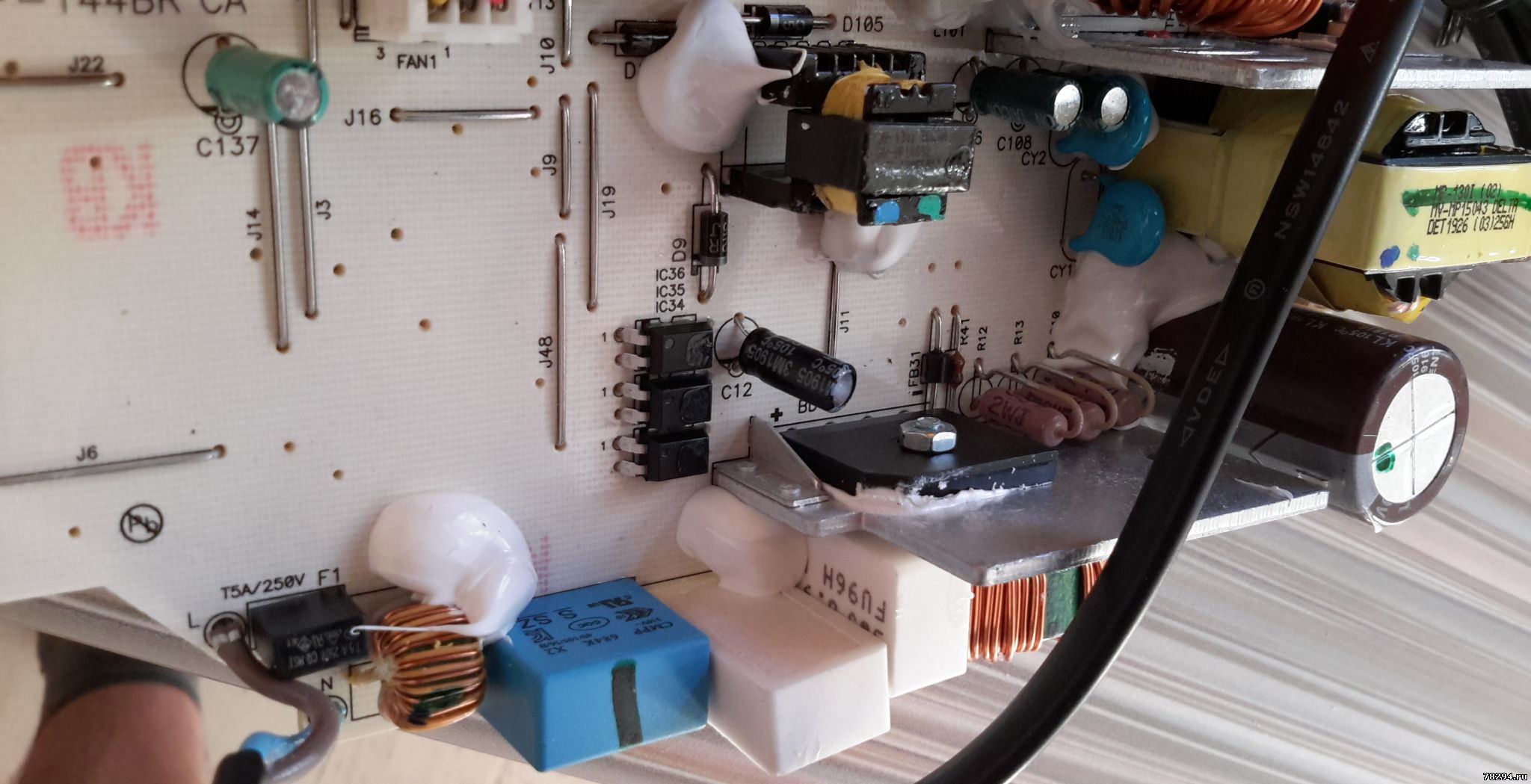

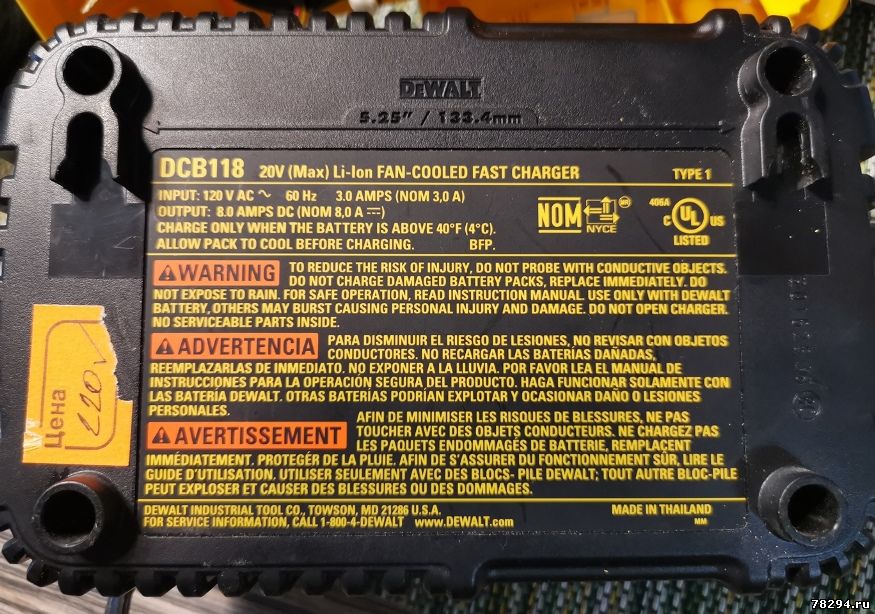

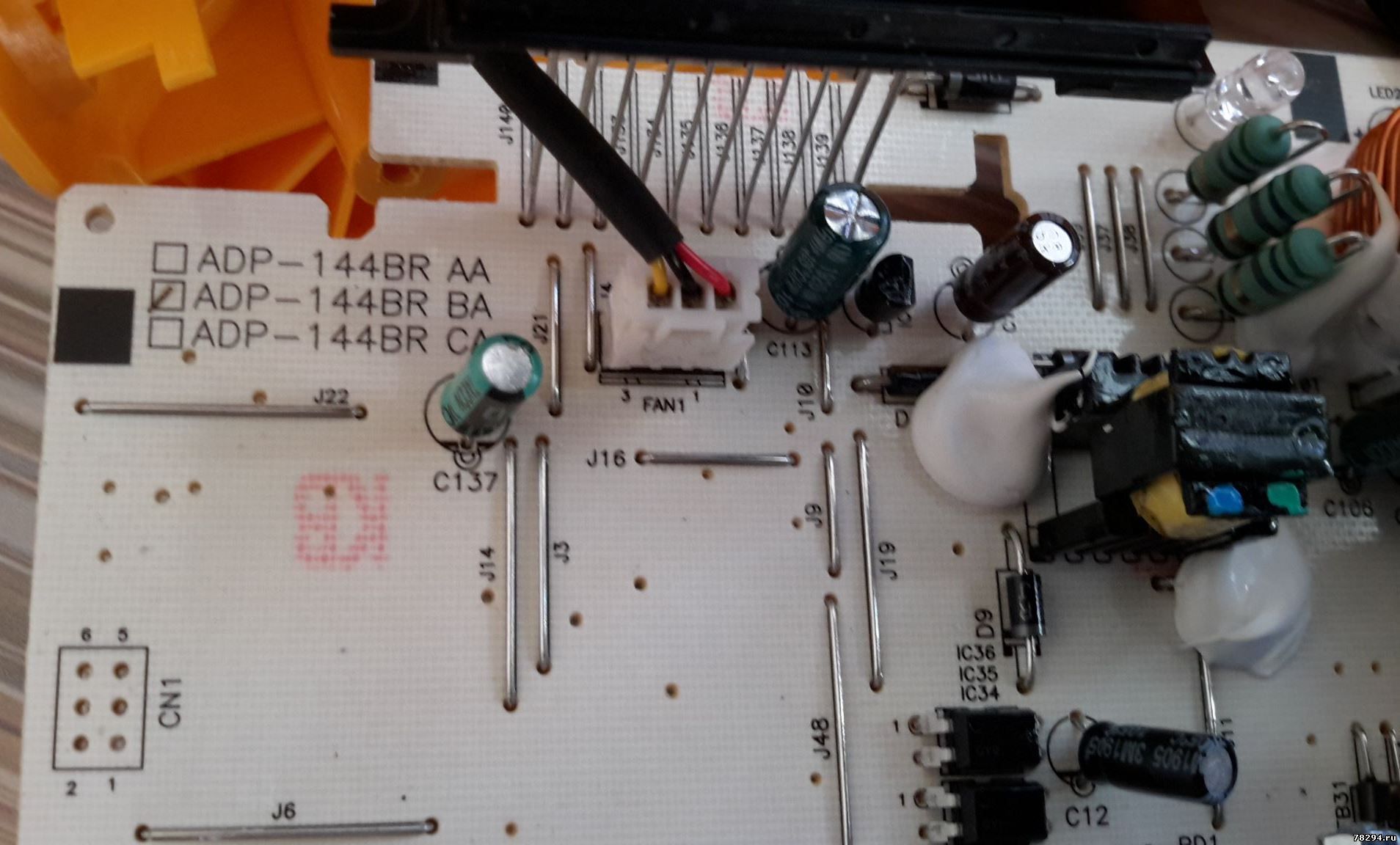

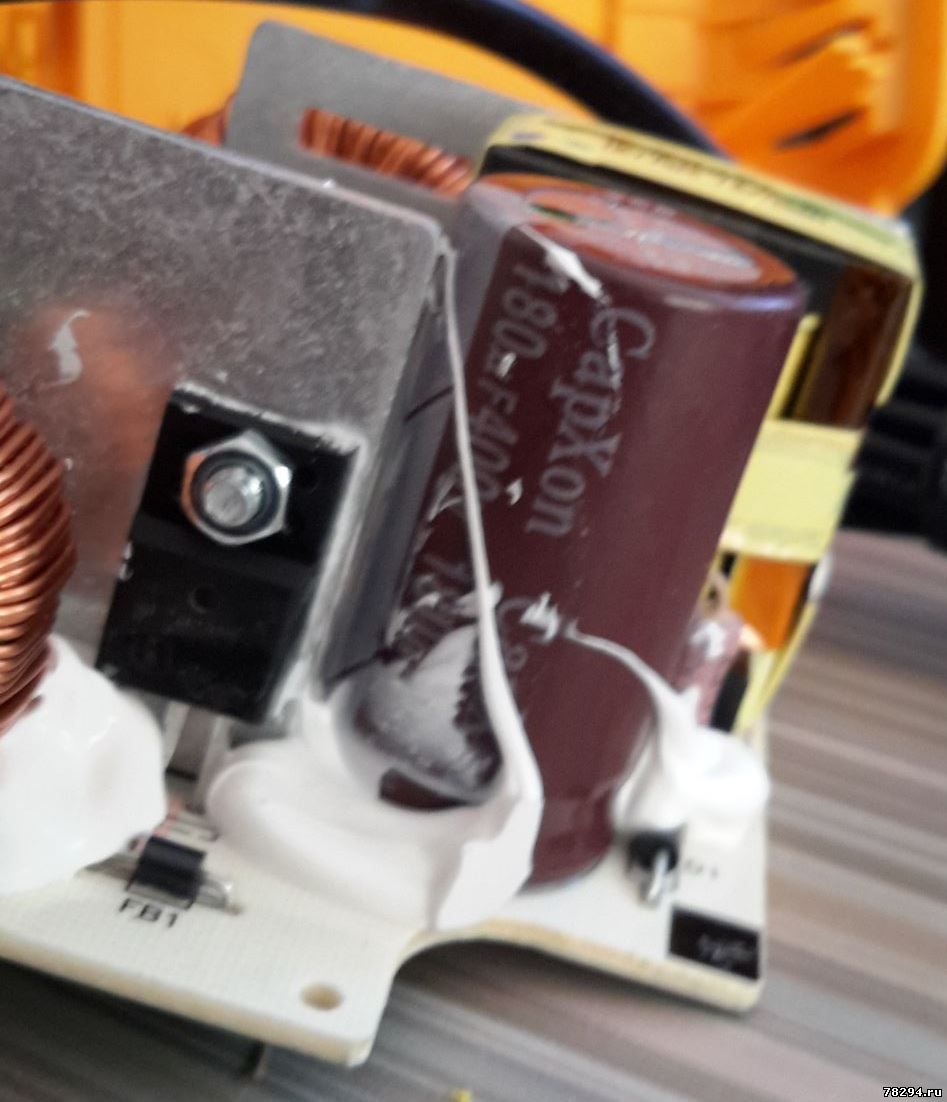

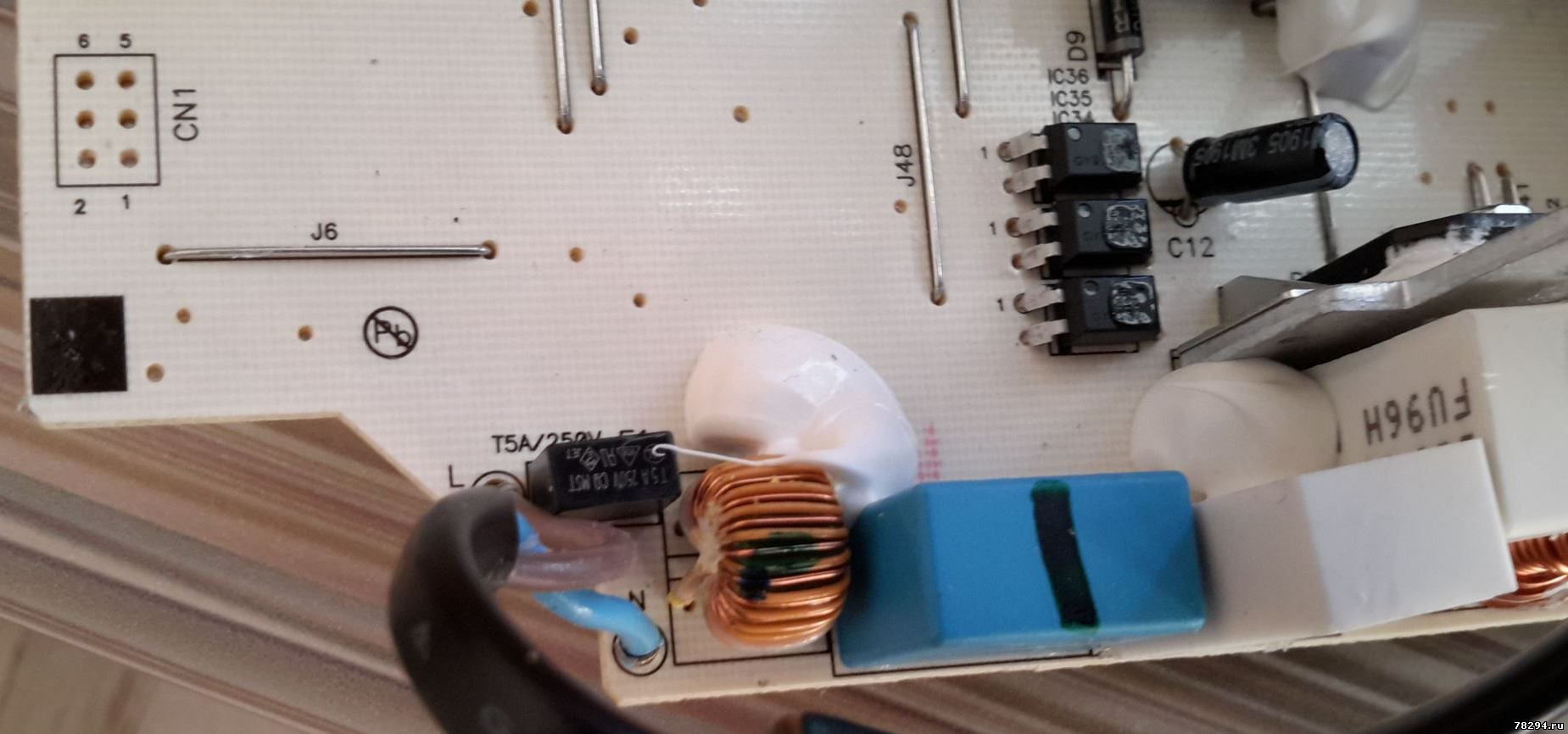

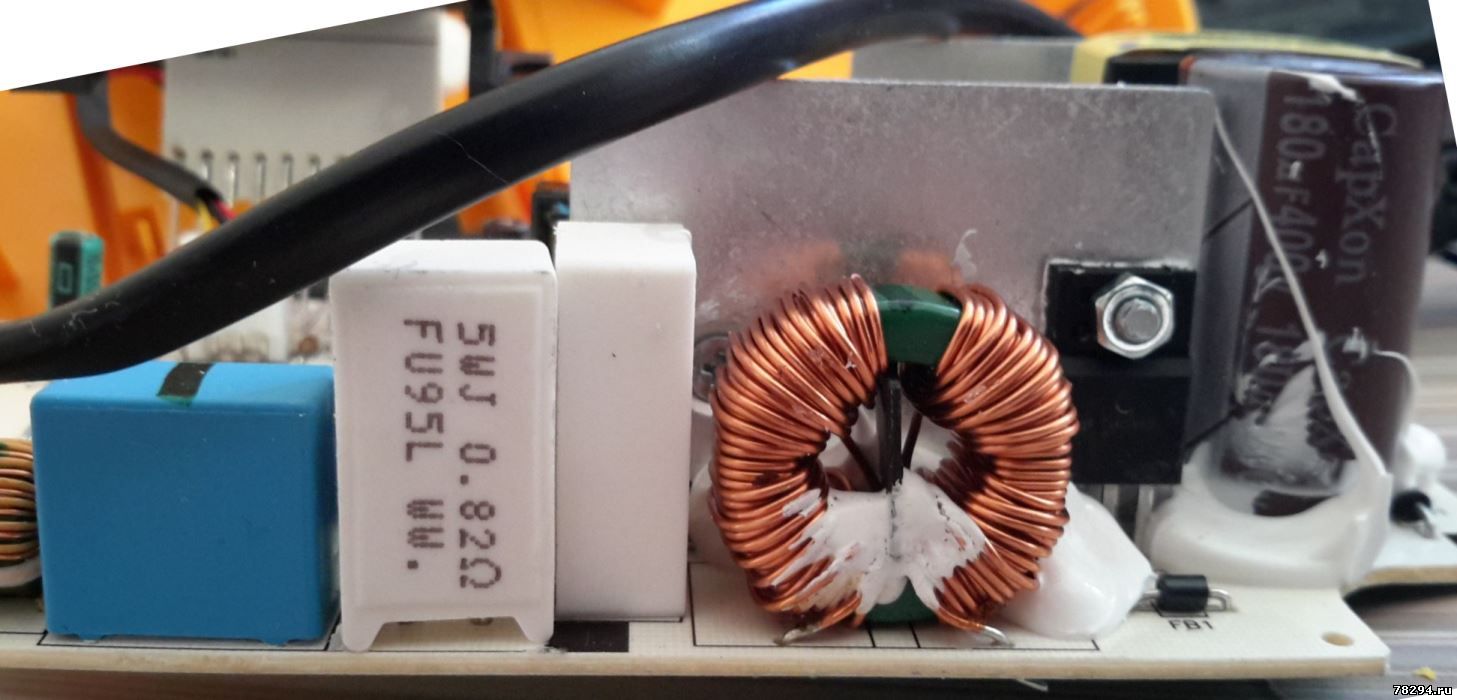

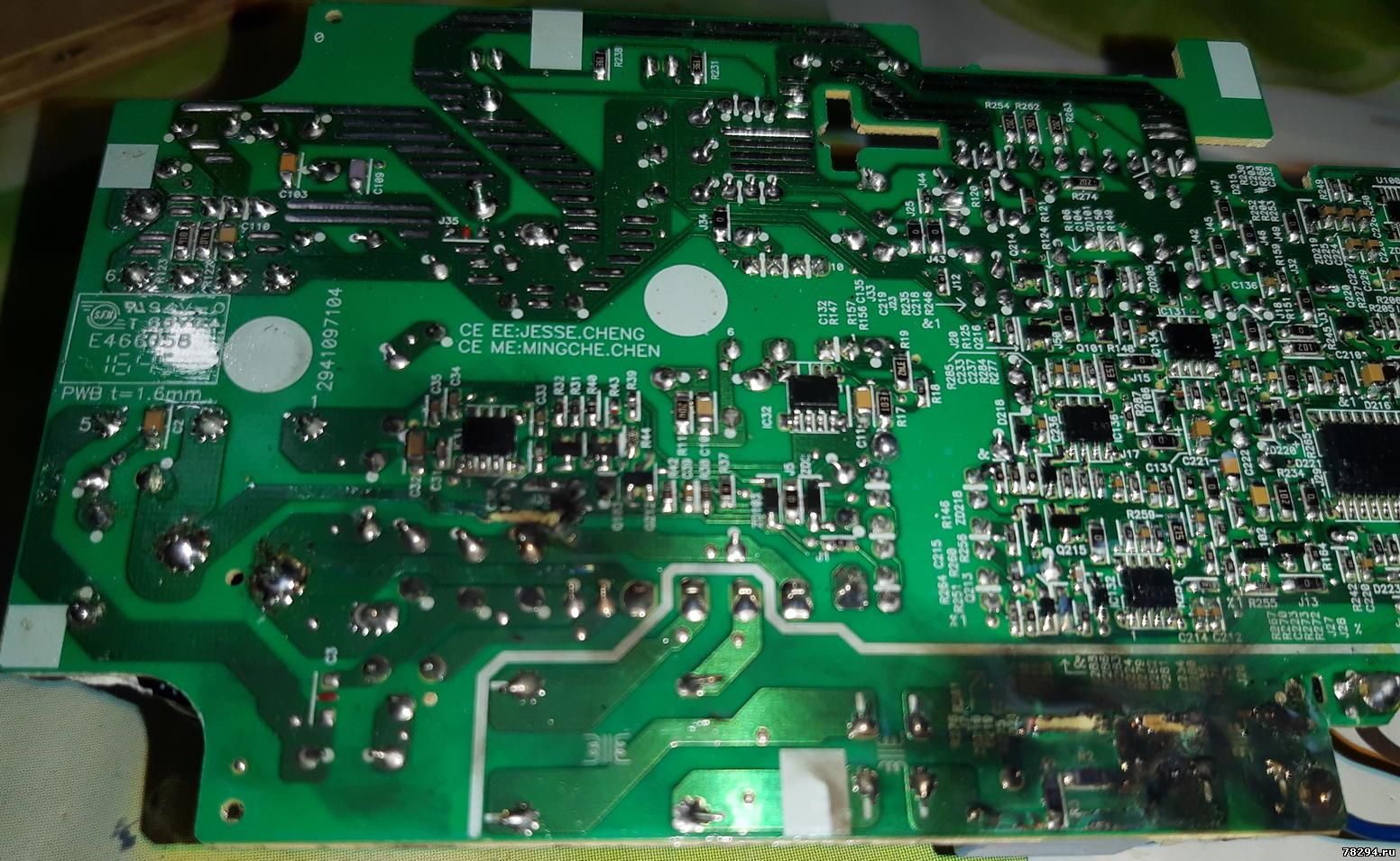

Купил свежую DCB118 201928DB (Европа 220 вольт)
минус один резистор в шунте (резисторы 0,82 ома для уменьшения скачка тока при включении зарядного)
как только принес домой:)делюсь фотками
$IMAGE6$
|
|
|
|
|
|
vitalii_b
|
Дата: Четверг, 23.01.2020, 17:19 | Сообщение # 85
|
|
|
Сгорела после года работы
Пробило транзистор от перегрева
Сообщение отредактировал vitalii_b - Четверг, 23.01.2020, 17:20 |
|
|
|
|
|
aaln90
|
Дата: Пятница, 31.01.2020, 02:40 | Сообщение # 86
|
|
|
Принципиальную схему 118 зарядки кто-то находил? Дайте ссылку плз

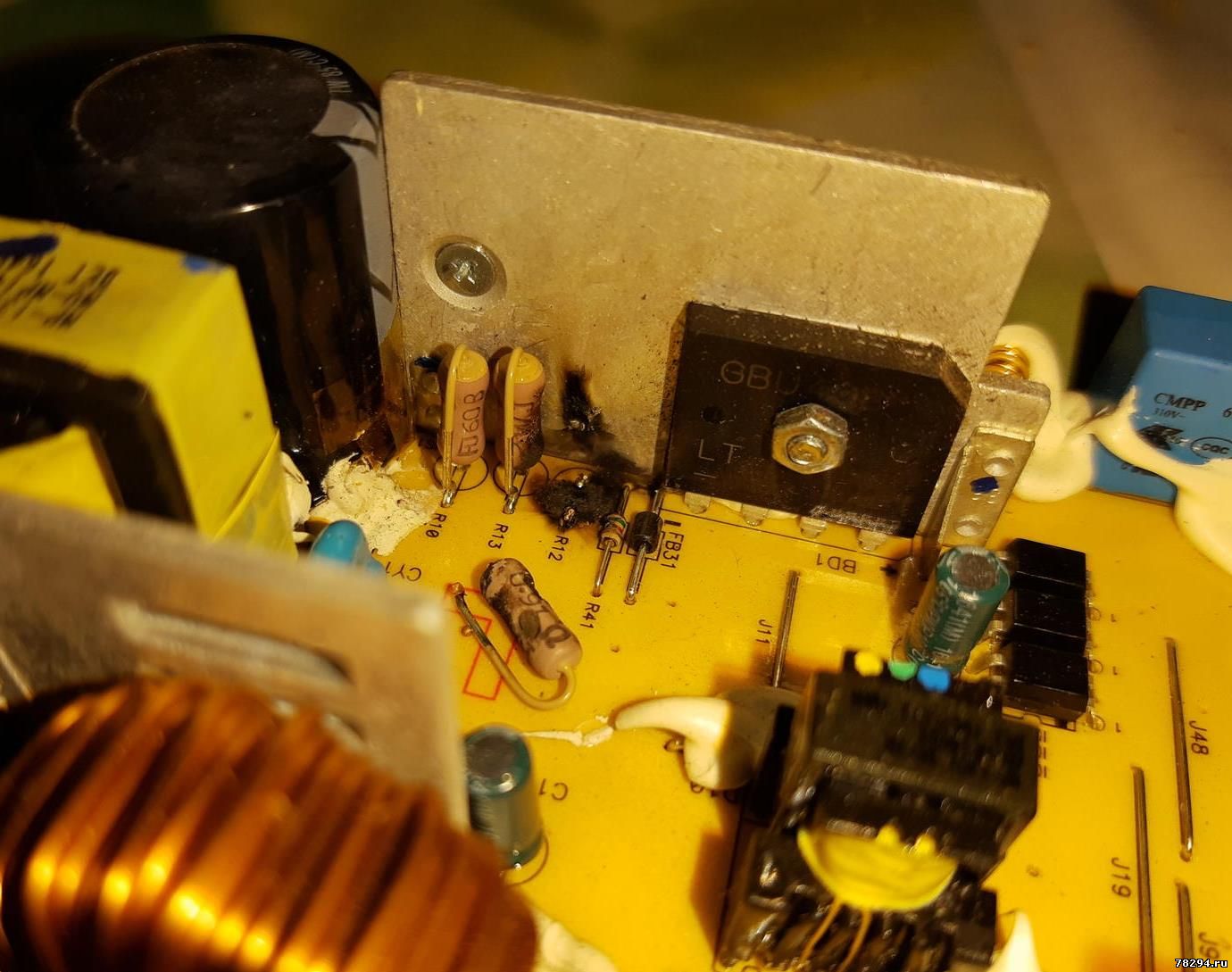

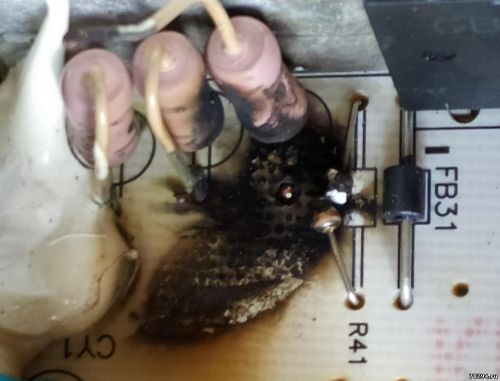

То что вылетает по высоковольтной цепи при включении в 220 В:
Доступно только для пользователей
|
|
|
|
|
|
Ромео__
|
Дата: Пятница, 31.01.2020, 15:16 | Сообщение # 87
|
|
|
Здраствуйте. Подскажите, пожалуйста: после замены всех згоревших деталей платы, зарядное запускается(подаю 120в через латр), светодиод моргает, транзистор ,диод шотки,перемычка целые. На выводах с зарядного есть 17,56В напряжения,но тока заряда нет. Батарея может заряжаться долго и всё равно показывает одно деление зарядки. В чем может быть проблема? Наперед спасибо.
|
|
|
|
|
|
Anat78
|
Дата: Суббота, 01.02.2020, 13:26 | Сообщение # 88
|
Администраторы
Anat78
Майор
- Сообщений:7020
- Репутация:58±
|
Цитата Ромео__ ( ) На выводах с зарядного есть 17,56В
проверяйте все детали указанные сообщением выше
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
Ромео__
|
Дата: Среда, 05.02.2020, 12:33 | Сообщение # 89
|
|
|
А если вместо сгоревшего транзистора k15a60u впаять 260n60e (600v, 15A)? Просто есть под рукой такой.
|
|
|
|
|
|
Anat78
|
Дата: Среда, 05.02.2020, 13:20 | Сообщение # 90
|
Администраторы
Anat78
Майор
- Сообщений:7020
- Репутация:58±
|
да можно
