Переделка зарядного Dewalt DCB118 (18-60 V Max) на 220в
|
|
|
sergeisam
|
Дата: Четверг, 16.03.2023, 00:44 | Сообщение # 241
|
Пользователи
sergeisam
Рядовой
- Сообщений:64
- Репутация:3±
|
Цитата gsm9375584616 (  ) зарядка европейская.разобрал свою там тоже 800в
Очень хочется увидеть фото эного транзистора. И со стороны печати тоже ...
Тот, что воткнули, понятно, а вот в новой интересно глянуть
|
|
|
|
|
|
gsm9375584616
|
Дата: Четверг, 16.03.2023, 00:59 | Сообщение # 242
|
|
|

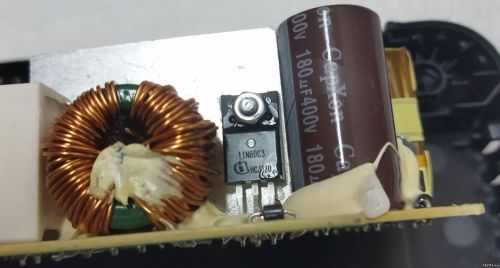

вот
Сообщение отредактировал gsm9375584616 - Четверг, 16.03.2023, 01:11 |
|
|
|
|
|
sergeisam
|
Дата: Четверг, 16.03.2023, 01:05 | Сообщение # 243
|
Пользователи
sergeisam
Рядовой
- Сообщений:64
- Репутация:3±
|
Да уж, действительно 800 вольтовый.
Странно...
Но у меня ни разу не было в руках европейского варианта сей зарядки .
Однако, ни разу не понятен мотив применения там оного транзистора.
Кстати, интересно узнать мнение уважаемого Anat78 по сему вопросу .
Сообщение отредактировал sergeisam - Четверг, 16.03.2023, 01:54 |
|
|
|
|
|
Anat78
|
Дата: Четверг, 16.03.2023, 15:47 | Сообщение # 244
|
Администраторы
Anat78
Майор
- Сообщений:7020
- Репутация:58±
|
Цитата gsm9375584616 ( ) ipa60r190e6 может на такой заменить? подойдёт?
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
gsm9375584616
|
Дата: Пятница, 17.03.2023, 20:02 | Сообщение # 245
|
|
|
поставил транзистор ipa60r280 температура пришла в норму
с напряжением вопрос актуален.пробовал заряжать 2а 3а 4а все до 18.6в примерно
а флекс 12а до 20.1в зарядилась без проблем
и r104 по прежнему выгорает
|
|
|
|
|
|
gluskerdima
|
Дата: Суббота, 01.04.2023, 15:11 | Сообщение # 246
|
|
|
всем привет. dewalt dcb 118 зарядник быстрый. меняли вентилятор и при проверке на разобранном ,наоборот подключил батарею +на - . мелкая искра , лёгкий запашок и зарядка работает но не заряжает. есть смысл сдавать в ремонт или проще купить новый?
Сообщение отредактировал gluskerdima - Воскресенье, 02.04.2023, 00:13 |
|
|
|
|
|
dariusz0356579
|
Дата: Четверг, 08.06.2023, 03:44 | Сообщение # 247
|
|
|
Кто-нибудь может подсказать, что такое диод ZD205, какое обозначение smd?
Czy ktoś może mi powiedzieć co to za dioda ZD205, jakie oznaczenie smd?
|
|
|
|
|
|
sergeisam
|
Дата: Четверг, 08.06.2023, 08:58 | Сообщение # 248
|
Пользователи
sergeisam
Рядовой
- Сообщений:64
- Репутация:3±
|
Цитата dariusz0356579 ( ) что такое диод ZD205
Походу, это написано на плате ?
Так как присутствует буква "Z" , то это стабилитрон на 15в
|
|
|
|
|
|
bvb01
|
Дата: Воскресенье, 20.08.2023, 09:22 | Сообщение # 249
|
|
|
Здравствуйте. Подскажите без акума, в дежурке, на 7 ноге шим 3845 должно быть напряжение?
|
|
|
|
|
|
Anat78
|
Дата: Воскресенье, 20.08.2023, 09:25 | Сообщение # 250
|
Администраторы
Anat78
Майор
- Сообщений:7020
- Репутация:58±
|
да должно быть напряжение
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
bvb01
|
Дата: Воскресенье, 20.08.2023, 14:40 | Сообщение # 251
|
|
|
Спасибо. Заменил LNK603, стабилитрон на 30 и на 15 вольт, оптопару, q212. Нет питания нужного на 7 ногу, есть только 1,5 вольта.
Добавлено (20.08.2023, 20:02)
---------------------------------------------
Нашлись 12,7 вольт, сам напутал, при замене q 103, q104.
Но на 7 пин 3845 питание подается только после подключения батареи.
Сообщение отредактировал bvb01 - Понедельник, 21.08.2023, 01:23 |
|
|
|
|
|
palsn20002324
|
Дата: Суббота, 26.08.2023, 20:32 | Сообщение # 252
|
|
|
Цитата bvb01 ( ) Спасибо. Заменил LNK603, стабилитрон на 30 и на 15 вольт, оптопару, q212. Нет питания нужного на 7 ногу, есть только 1,5 вольта. Добавлено (27.08.2023, 01:01)
---------------------------------------------
Цитата adresvad ( ) При питании от лабораторника UC3845 без запитки остальной схемы,когда IC35 обесточена,на входе №1 +7 вольт, соответственно на выходе 6 нормальные прямоугольныеодиночные импульсы.
посмотрите на это безобразие свежим взглядом. Явно ведь что-то очевидное пропустил.
Кстати несмотря на такой неприглядный сигнал на затворе 11N80C3 попробовал включить сначала через лампу 60Вт, затем и напрямую. Зарядка прекрасно идёт, 11N80 особенно и не греется - 38 градусов на его корпусе зафиксировано тепловизором на открытой плате с отсоединённым вентилятором после 3-4 минут работы. Заряжал аккумулятор 18В 1,5Ач - по ваттметру более 80-85 Вт не потребляет, видимо мелкий аккумулятор не поддерживает ток заряда 8А и МК не выводит ток на полную. Разрядил его до отсечки по напряжению электронной нагрузкой, затем зарядил. Зарядное нигде не греется, воздух практически холодный выдувается.
|
|
|
|
|
|
Masterok
|
Дата: Четверг, 31.08.2023, 14:21 | Сообщение # 253
|
Пользователи
Masterok
Рядовой
- Сообщений:69
- Репутация:1±
|
При перемотке трансформатора можно выкинуть две обмотки и намотать одним проводом 53витка?
Екран между обмотками тоже можно выкинуть?
Сообщение отредактировал Masterok - Четверг, 31.08.2023, 14:22 |
|
|
|
|
|
Anat78
|
Дата: Четверг, 31.08.2023, 14:57 | Сообщение # 254
|
Администраторы
Anat78
Майор
- Сообщений:7020
- Репутация:58±
|
Цитата palsn20002324 ( ) по ваттметру более 80-85 Вт не потребляет, видимо мелкий аккумулятор не поддерживает
да в инструкции и на 1 странице форума так и написано . что для мелких акб ток только 4а заряда
Masterok, Да можно полностью перемотать обмотку трансформатора, экран лучше оставить на месте
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
Masterok
|
Дата: Среда, 06.09.2023, 21:19 | Сообщение # 255
|
Пользователи
Masterok
Рядовой
- Сообщений:69
- Репутация:1±
|
Подскажите пожалуйста, при доработке трансформатора разделением обмоток, нужно ли менять резисторы с 0.91 на 2.4?
И нужно ли будет уменьшать ток исключая один резистор из 107-109?
Сообщение отредактировал Masterok - Среда, 06.09.2023, 22:06 |
|
|
|
|
|
Anat78
|
Дата: Четверг, 07.09.2023, 07:13 | Сообщение # 256
|
Администраторы
Anat78
Майор
- Сообщений:7020
- Репутация:58±
|
да 0,9 меняем на 2,4, а 107-109 не трогаем
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
Anat78
|
Дата: Понедельник, 16.10.2023, 11:05 | Сообщение # 257
|
Администраторы
Anat78
Майор
- Сообщений:7020
- Репутация:58±
|
Если вставить неисправную батарею то сгорит предохранитель:
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
|
SLAFKA
|
Дата: Четверг, 21.12.2023, 07:10 | Сообщение # 259
|
|
|
DCB118 будет снят с производства как аксессуар, но все еще будет продаваться в наборах
Добавлено (21.12.2023, 07:12)
---------------------------------------------
всем привет. dewalt dcb 118 зарядник быстрый. меняли вентилятор и при проверке на разобранном ,наоборот подключил батарею +на - . мелкая искра, лёгкий запашок и зарядка работает но не заряжает. есть смысл сдавать в ремонт или проще купить новый?
|
|
|
|
|
|
Anat78
|
Дата: Четверг, 21.12.2023, 07:19 | Сообщение # 260
|
Администраторы
Anat78
Майор
- Сообщений:7020
- Репутация:58±
|
Довольно частая проблема, да ремонтируется
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
vishgen76
|
Дата: Четверг, 11.01.2024, 16:00 | Сообщение # 261
|
|
|
Дак всё таки адаптер 220 на 110?
|
|
|
|
|
|
Anat78
|
Дата: Четверг, 11.01.2024, 16:07 | Сообщение # 262
|
Администраторы
Anat78
Майор
- Сообщений:7020
- Репутация:58±
|
да самый удобный и надежный способ
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
haaarvy
|
Дата: Суббота, 09.03.2024, 17:54 | Сообщение # 263
|
|
|
Верно ли я понимаю, что для переделки зарядного устройства DCD118 произведенного после 18 годанужно
1. Заменить конденсатор на 180 uf 400v
2. Поставить варистор 10К371 (или аналог)
3. Взять трансформатор и соединить его обмотки последовательно. Взять ноги обведенные красным в сообщении # 211, отрезать их и соединить их вместе. (трансформатор MV-MP14344)
4. Заменить резисторы R10 R12 R13 на 2.4Ом 1Вт
В итоге получим зарядку на 5 А.
Нужны ли еще какие то доработки?
Сообщение отредактировал haaarvy - Суббота, 09.03.2024, 18:22 |
|
|
|
|
|
gv853gv
|
Дата: Суббота, 09.03.2024, 18:40 | Сообщение # 264
|
Пользователи
gv853gv
Рядовой
- Сообщений:76
- Репутация:3±
|
Доступно только для пользователей
Сообщение отредактировал gv853gv - Суббота, 09.03.2024, 18:49 |
|
|
|
|
|
haaarvy
|
Дата: Воскресенье, 17.03.2024, 21:32 | Сообщение # 265
|
|
|
Цитата gv853gv ( ) Электролитический конденсатор - 100 мкФ, желательно 450 ВВаристор - B72210-S 271-K101 (S10K275), 275 В, 43 Дж или TVR14431 (431KD14), 430 В, 115 Дж
трансформатор - соединить обмотки последовательно
резисторы R10 R12 R13 - 2.4Ом 2Вт

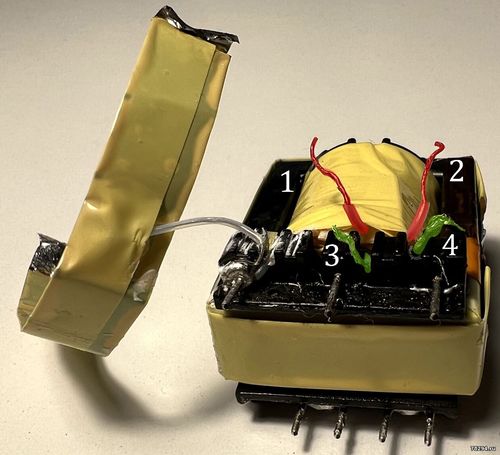

Начал разбирать трансформатор.
На фото 1 и 2 - выводы обмотки 1.
3 и 4 - выводы обмотки 2.
В стоковом состоянии соединены 1 и 3, 2 и 4.
Вопрос, как правильно соединить концы для последовательного соединения?
Сообщение отредактировал haaarvy - Воскресенье, 17.03.2024, 21:33 |
|
|
|
|
|
gv853gv
|
Дата: Воскресенье, 17.03.2024, 23:21 | Сообщение # 266
|
Пользователи
gv853gv
Рядовой
- Сообщений:76
- Репутация:3±
|
Цитата haaarvy ( ) А для того, чтобы снизить ток зарядки - можем оставить R10, R12, R13 исходными?
либо один из них выкусить (там три по 0.91 Ом в параллель)Цитата haaarvy ( ) Вопрос, как правильно соединить концы для последовательного соединения?
2 и 3 соединяете
|
|
|
|
|
|
testivan40
|
Дата: Четверг, 02.05.2024, 22:28 | Сообщение # 267
|
|
|
Доброго времени суток. Была не правильно переделана американскаязарядка DCB118 2020 года и соответственно сгорела.
Восстановил сгоревшие элементы р31 на 51ом( но не уверен по обозначению если можно подскажите какой должен стоять),
р39 на 100ком,
р44 на 120ом,
р42 на 1,5ком,
Q103на kn4401s и Q104 на kn4403s.
На трансе соединил обмотки последовательно и убрал р13,заменил р41 на 1,05ком.
Силовой мосфет установил 26NM60N, сдвоенный диод 30200ст. ( Стоит новый 30200СТ)
Предохранитель на колодке под акум в обрыве.
Установил новую 3845В напряжение на 7 ноге 12,2в на 1 ноге 6,7в, на 3 ноге 4,9в, на 4 ноге 2,3в.
Устанавливаю акум в зарядку вентилятор срабатывает
индикация показывает заряд но по факту заряда нет. Вопрос что упустил, что проверить, почему нет напряжения ?
|
|
|
|
|
|
Anat78
|
Дата: Суббота, 04.05.2024, 08:42 | Сообщение # 268
|
Администраторы
Anat78
Майор
- Сообщений:7020
- Репутация:58±
|
проверить что оптопара на запуск силового преобразователя выдает сигнал когда вентилятор запускается и плясать дальше
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
testivan40
|
Дата: Суббота, 04.05.2024, 21:10 | Сообщение # 269
|
|
|
Цитата Anat78 ( ) проверить что оптопара выдает сигнал когда вентилятор запускается на запуск силового блока
3,7в.IC35:На низковольтной части 1.1в затем 0,7в, на высоковольтной части 5в затем 6,7в.IC36:На низковольтной части 1.1в затем 0,9в, на высоковольтной части 2,8в затем 4,9в.Надеюсь адекватно объяснил полученные замеры, спасибо.
|
|
|
|
|
|
gv853gv
|
Дата: Понедельник, 06.05.2024, 15:21 | Сообщение # 270
|
Пользователи
gv853gv
Рядовой
- Сообщений:76
- Репутация:3±
|
Цитата Anat78 ( ) вентилятор запускается на запуск силового блока
А вот основной силовой блок либо не работает либо напряжение не доходит до разъема аккумулятора
testivan40, какое напряжение на выходе сдвоенного диода Шоттки?
|
|
|
|
|
