Переделка Dewalt DCB107 (12-18 V Max)
|
|
|
Anat78
|
Дата: Среда, 06.04.2016, 10:08 | Сообщение # 1
|
Администраторы
Anat78
Майор
- Сообщений:7051
- Репутация:59±
|
Переделка Dewalt DCB107 на 220 вольт
зарядное Dewalt DCB107 схема

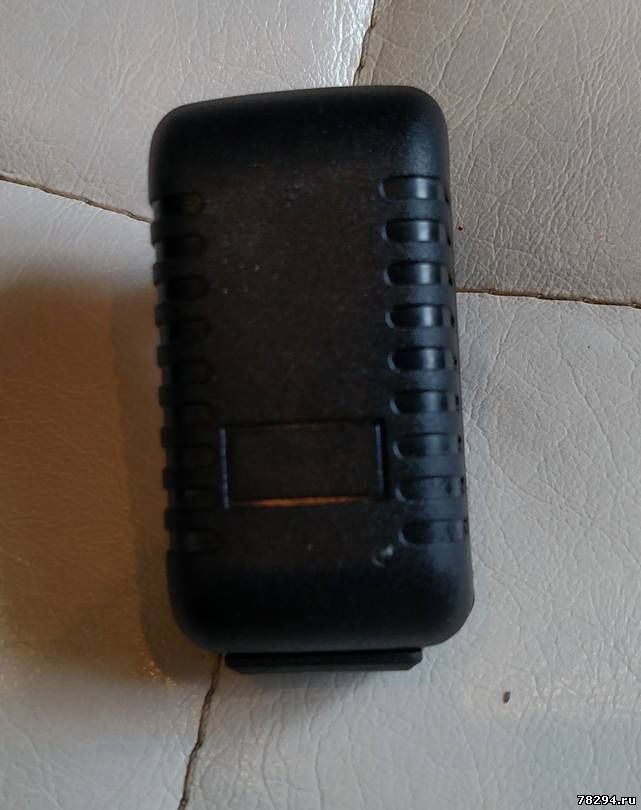

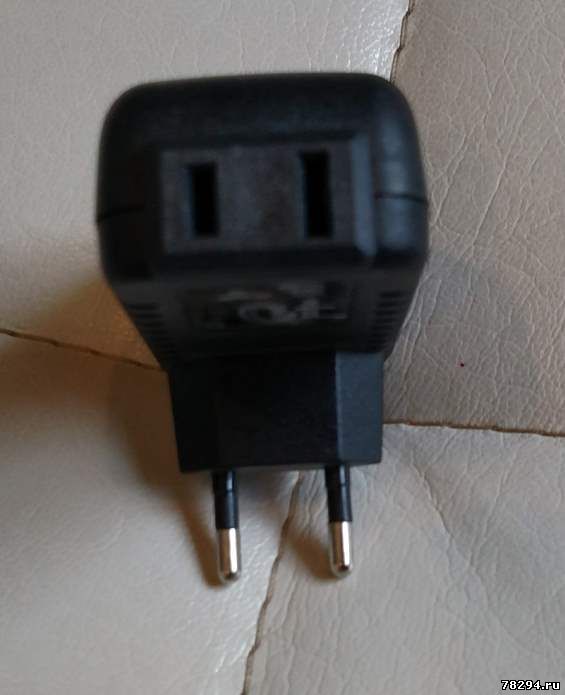

Адаптер 220-110 вольт для Dewalt DCB107 и DCB112 http://www.78294.ru/forum/16-518-1

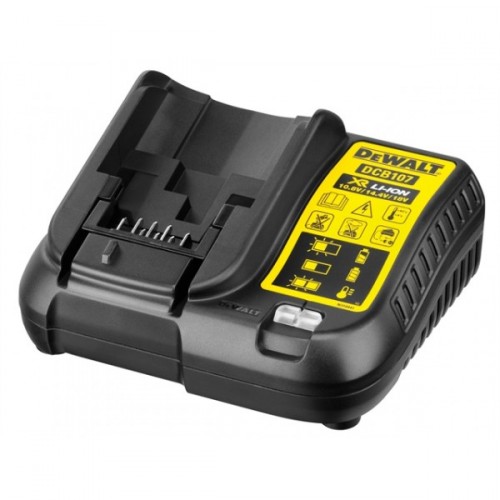

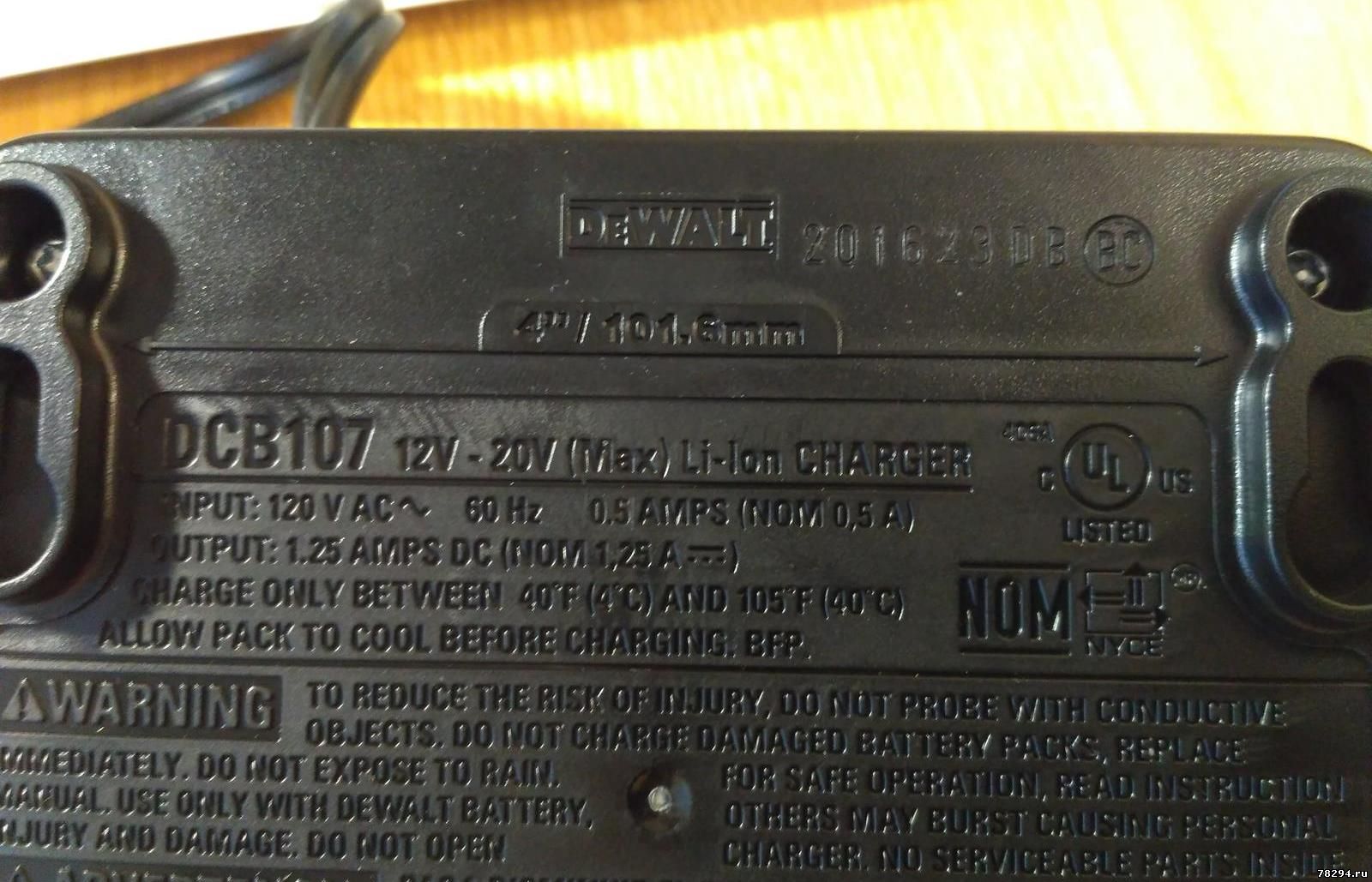

Зарядное устройство Dewalt DCB107 имеет следующие характеристики:
- Заряжает 10,8, 14,4, 18,0 В Li-Ion сдвижные батареи DEWALT
- Время зарядки 1,3 Ач аккумулятора 60 мин (ток заряда 1,25А)
- Диагностика со светодиодной индикацией показывает статус заряда батареи: заряженный, зарядка, проблема с питанием, и батарея слишком горячая или слишком холодная
- Интеллектуальное зарядное устройство изменяет уровень зарядки в зависимости от типа батареи, что увеличивает срок службы аккумулятора
Варианта есть 3 переделки на 220вольт:
1) Ставить внутрь преобразователь 220-120вольт
2) Использовать внешний адаптер 220-120 вольт на 70-100 ватт http://www.78294.ru/forum/16-518-1
3) Перемотать импульсный трансформатор и заменить детали в обвязке ИБП
полностью по аналогии с зарядным для европы (как сделать будет описано
ниже, но подходит это не для всех годов выпуска)
Инструкция Dewalt DCB107 : https://www.manualslib.com/products/Dewalt-Dcb107-10331844.html
Переделка Dewalt DCB107 (12-18 V Max) заключается в замене:
- Электролитического конденсатора на конденсатор с рабочим напряжением 450вольт http://ali.pub/3wu2w7
- Установка варистора и термистора http://ali.pub/3v7wtw и http://ali.pub/3wtqz2
- Установка не хватающих радиаторов на транзисторе и диоде http://ali.pub/3wvplf
Электролитический конденсатор необходимо заменить на ECAP (К50-35), 47 мкФ, 450 В, 105°C
Для возможности работы зарядного и от 220В и от 120вольт, необходимо поставить конденсатор ECAP ECAP (К50-35), 68 мкФ, 450 В, 105°C, TK 18X35.
При замене обязательно соблюдаем полярность конденсатора. Конденсатор закрепляется на плате с помощью нейтрального силикона или термоклея (но лучше силиконом  клей плавится, купить можно в любом автомагазине такой )

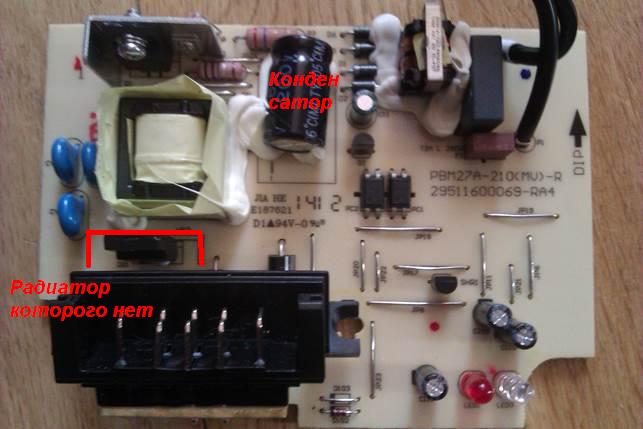

Вот этот конденсатор на фото:
Варистор необходим для защиты зарядного устройства от скачков напряжения в сети (китайцы перестали их ставить) B72210-S 271-K101 (S10K275), 275 В, 43 Дж
Варистор устанавливается сразу после предохранителя (таким образом при большом напряжении он замыкает сеть и сгорает предохранитель а не зарядное)
Под него сверлится 2 отверстия 1мм в плате, сверло вот: Сверло d=1.0мм
Вот так устанавливается он:
Термистор необходим (но не обязателен в этом зарядном) для плавного пуска зарядного и чтобы не было искр при включении устройства в сеть. NTC5D-11, 10 Ом, 2 А, 15%, NTC термистор
Устанавливается термистор последовательно с предохранителем.
ШИМ IC1 - iw1710-01
Как видите на фото платы зарядного устройства на выходной диодной сборке нет радиатора
Хотя на плате он обозначен для установки, для правильной переделки необходимо его установить, выполнен он из алюминия, обязательно используйте термопасту для улучшения отвода тепла.
Радиатор 10x25x15x10 мм
Паста теплопроводящая
Также желательно увеличить имеющийся радиатор на транзисторе http://ali.pub/3wvqr1
Шнур 1.7м с плоской вилкой (S-52) ШВВП 2х0.5мм (черный)
А кто хочет чтобы пользоваться было еще и удобно то обязательно заменит шнур.
Включаем зарядное в 220вольт, все работает как надо:
Замерим потребляемую мощность зарядным при работе от адаптера 220-110 вольт:
Получается зарядное потребляет 30 ватт, что соответствует заявленной производителем мощности.

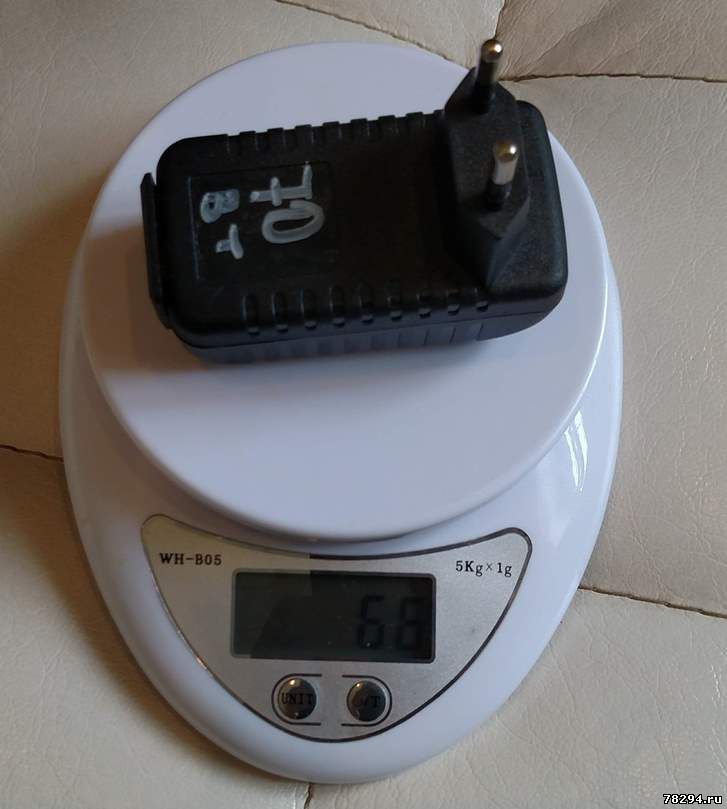

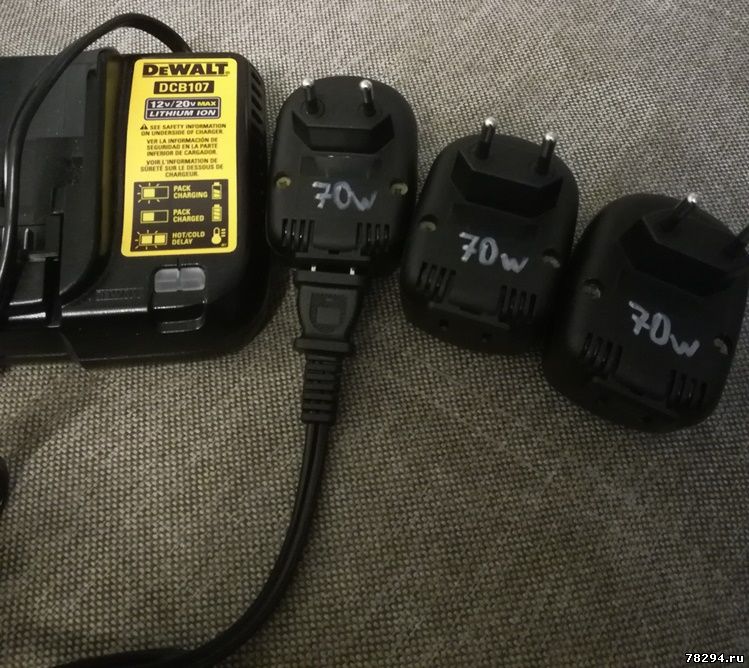

Адаптеры 220-110 вольт для Dewalt DCB107 на 70ватт, отчет покупателя:
По всем вопросам обращайтесь ко мне на почту 78294@mail.ru
Помогу с переделкой зарядных.
Доступно только для пользователей
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
Anat78
|
Дата: Среда, 01.03.2017, 08:53 | Сообщение # 2
|
Администраторы
Anat78
Майор
- Сообщений:7051
- Репутация:59±
|

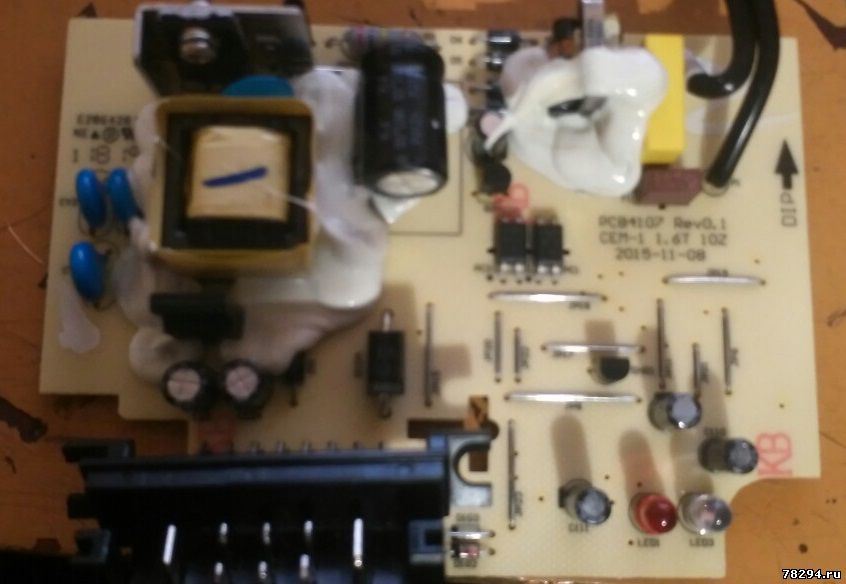

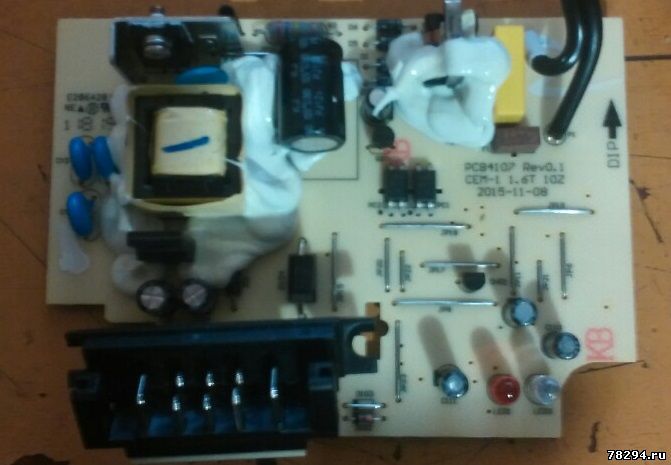

Новая ревизия зарядного DCB107 с лета 2016года, теперь еще стала проще от китайцев (но теперь не убирает батареи 14,4 как раньше, это большой плюс)
Переделывается также как и раньше, но не забываем про радиаторы на силовом транзисторе и выходной диодной сборке, про которые забыли китайцы вообще
обязательно используйте термопасту для улучшения отвода тепла.
Радиатор 10x25x15x10 мм
Паста теплопроводящая
Также желательно увеличить имеющийся радиатор на транзисторе http://ali.pub/3wvqr1
Радиаторы крепятся на диод и транзистор без прокладок при условии что радиаторы не будут касаться ничего на плате
Схема зарядное устройство Dewalt DCB107 и обозначение деталей:
Доступно только для пользователей
По старому зарядному оставлю отзывы от 2016 года:
Имею два аккумулятора DeWalt DCB145, штатное зарядное устройство DCB107.
Аккумуляторная батарея состоит из 4 литиевых (Li-ion) "банок" SAMSUNG SDI INR18650-13B ёмкостью 1300 mA/h каждая.
Спустя менее полугода эксплуатации шуруповерта в бытовых условиях резко сократилось время заряда/разряда, - порядка 15 минут.
При анализе аккумулятора выясняется, что напряжение первой банки аккумулятора в пределах 4,0 - 4,1V, а остальных трех, - порядка 2,5 - 3V.
Заряд батареи отключается при достижении порядка 4,18V на первой банке.
Соответственно три оставшиеся банки не дозаряжены. Это конструктивная недоработка.
плюс история их ЖЖ:
https://kuchiravenko.livejournal.com/5274.html
https://kuchiravenko.livejournal.com/7156.html
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
Anat78
|
Дата: Понедельник, 10.07.2017, 08:22 | Сообщение # 3
|
Администраторы
Anat78
Майор
- Сообщений:7051
- Репутация:59±
|

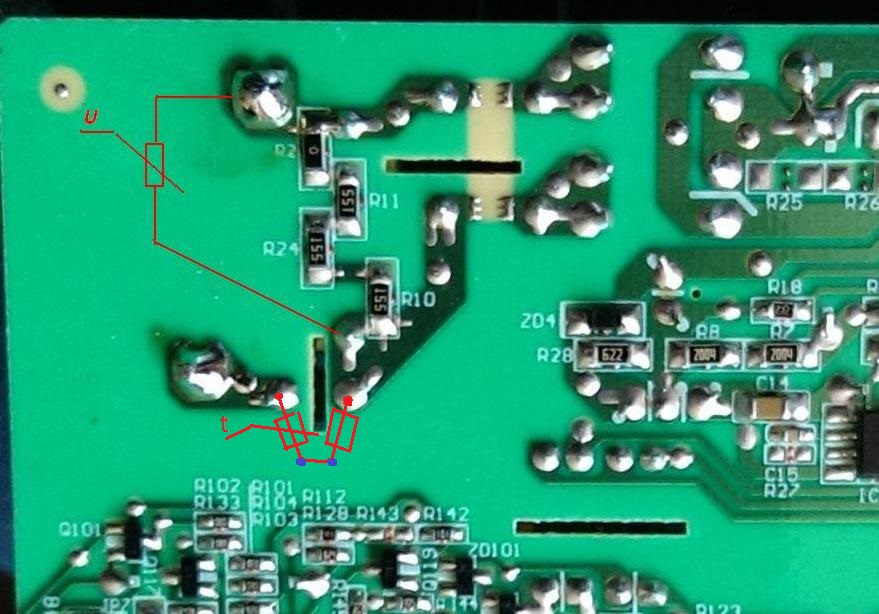

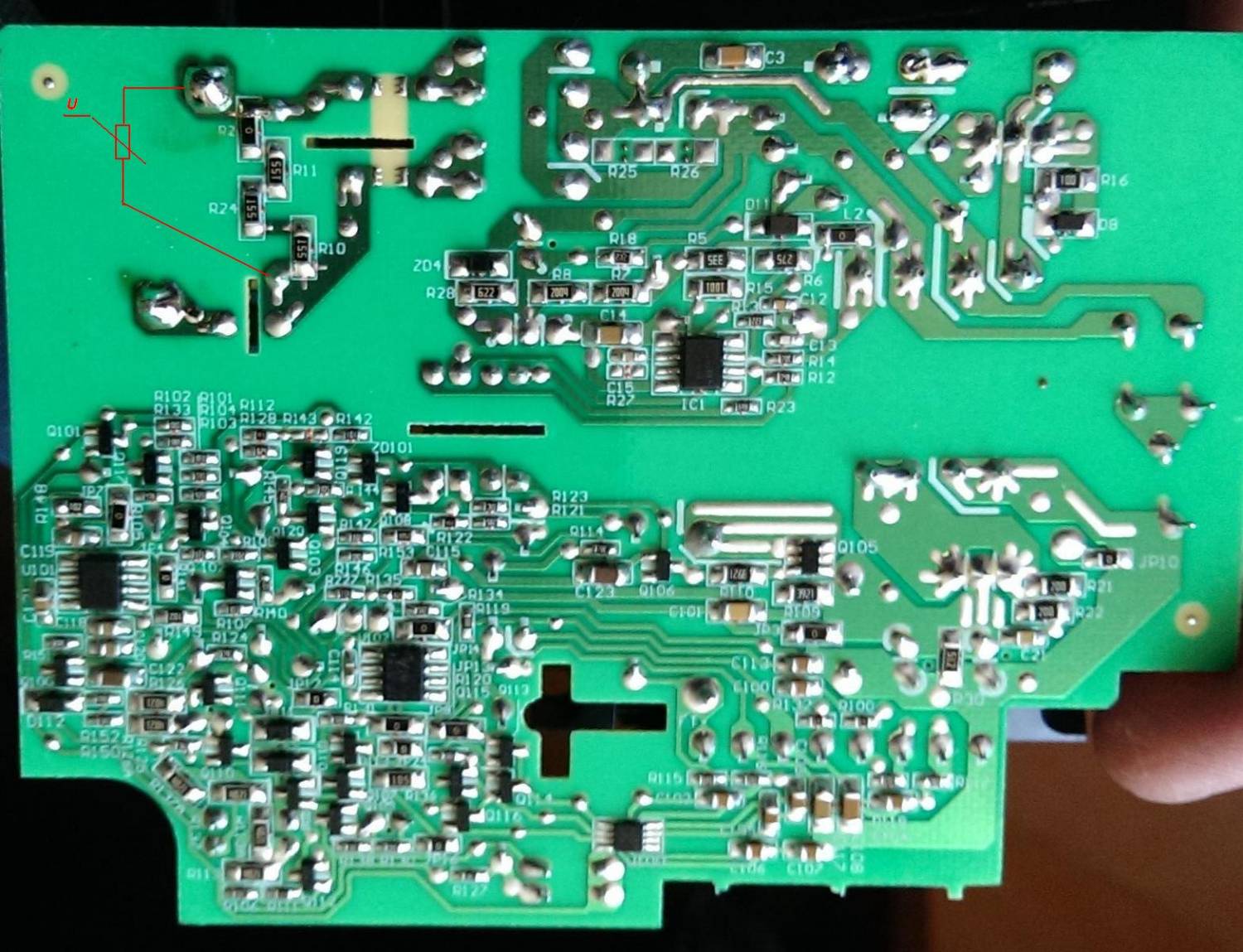

Установка термистора производится вот так:
1- выпаивается предохранитель
2- сверлится 2 отверстия в плате (обозначены синими точками)
3-впаиваются предохранитель и термистор согласно рисунка
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
koss
|
Дата: Понедельник, 10.07.2017, 22:54 | Сообщение # 4
|
|
|
Все понял.
U это варистор,
T термистор.
_____________________________
Спасибо все работает.
|
|
|
|
|
|
Anat78
|
Дата: Среда, 02.08.2017, 09:00 | Сообщение # 5
|
Администраторы
Anat78
Майор
- Сообщений:7051
- Репутация:59±
|

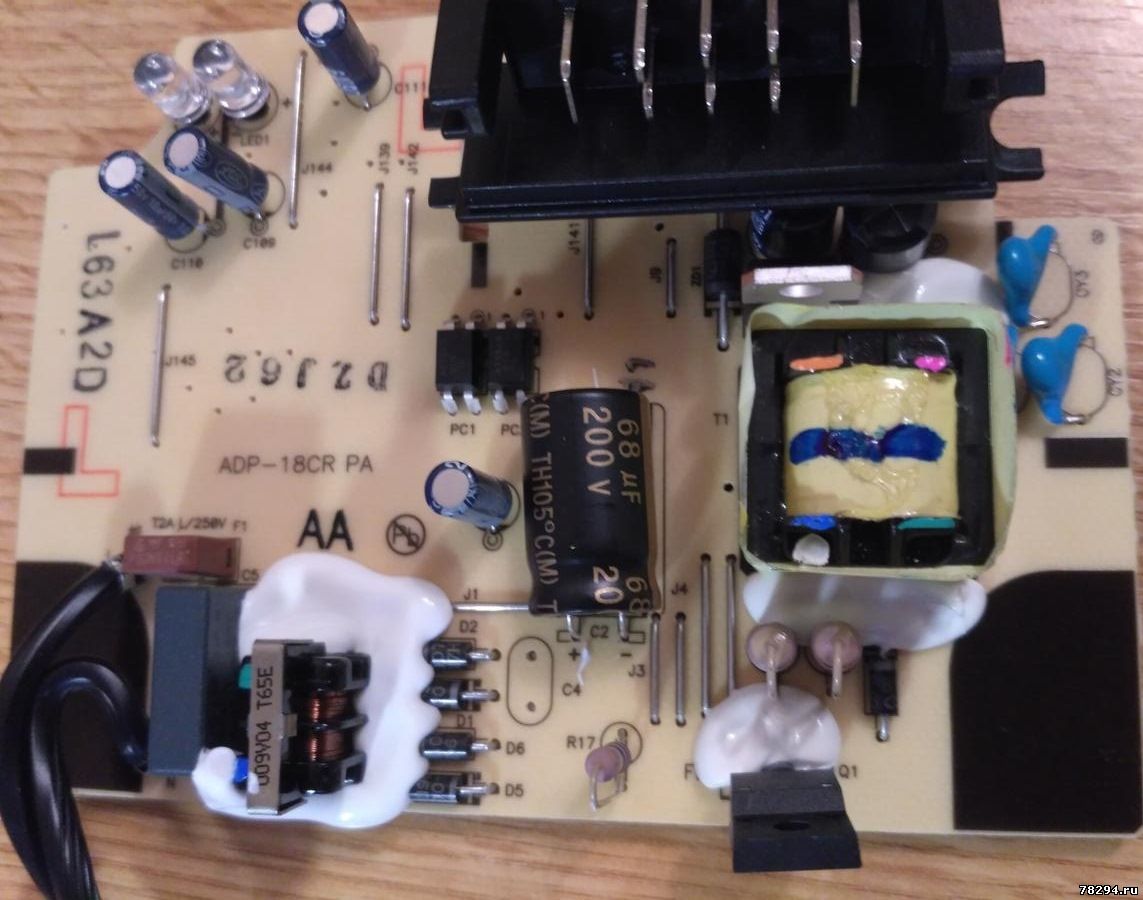

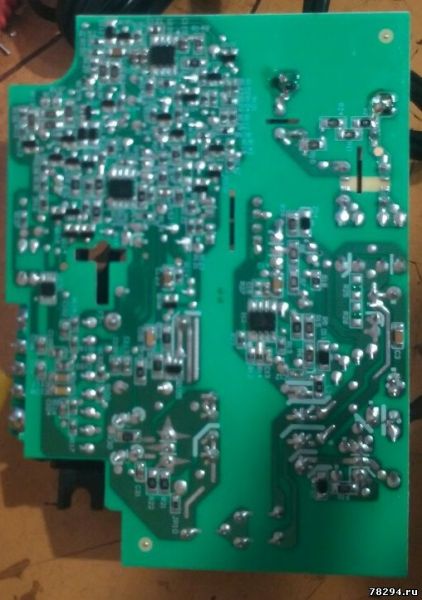

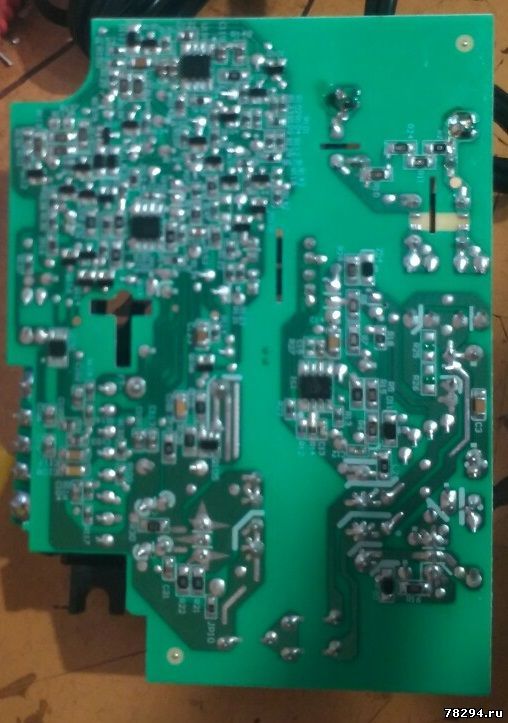

CIP, Фото с 2 сторон уже переделанного зарядного Dewalt DCB107 (12-18 V Max)
PBM27A-210(MV)-R
29511600069-RA5
2016 год 33 неделя
Доступно только для пользователей
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
Anat78
|
Дата: Понедельник, 15.01.2018, 14:22 | Сообщение # 6
|
Администраторы
Anat78
Майор
- Сообщений:7051
- Репутация:59±
|
Поддержать развитие сайта можно здесь: http://www.78294.ru/forum/0-0-0-36
Обращайтесь, пишите на почту, всегда помогу и переделаю ваши батареи на литий https://www.avito.ru/serov....4887428
По всем вопросам обращайтесь ко мне на почту 78294@mail.ru
Помогу с переделкой зарядных или переделаю любое зарядное от 300р.
Переделаю аккумуляторы на литиевые элементы от 1000р.
Регистрируйтесь и оставляйте комментарии с вопросами и пожеланиями.
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
Anat78
|
Дата: Четверг, 22.11.2018, 11:25 | Сообщение # 7
|
Администраторы
Anat78
Майор
- Сообщений:7051
- Репутация:59±
|

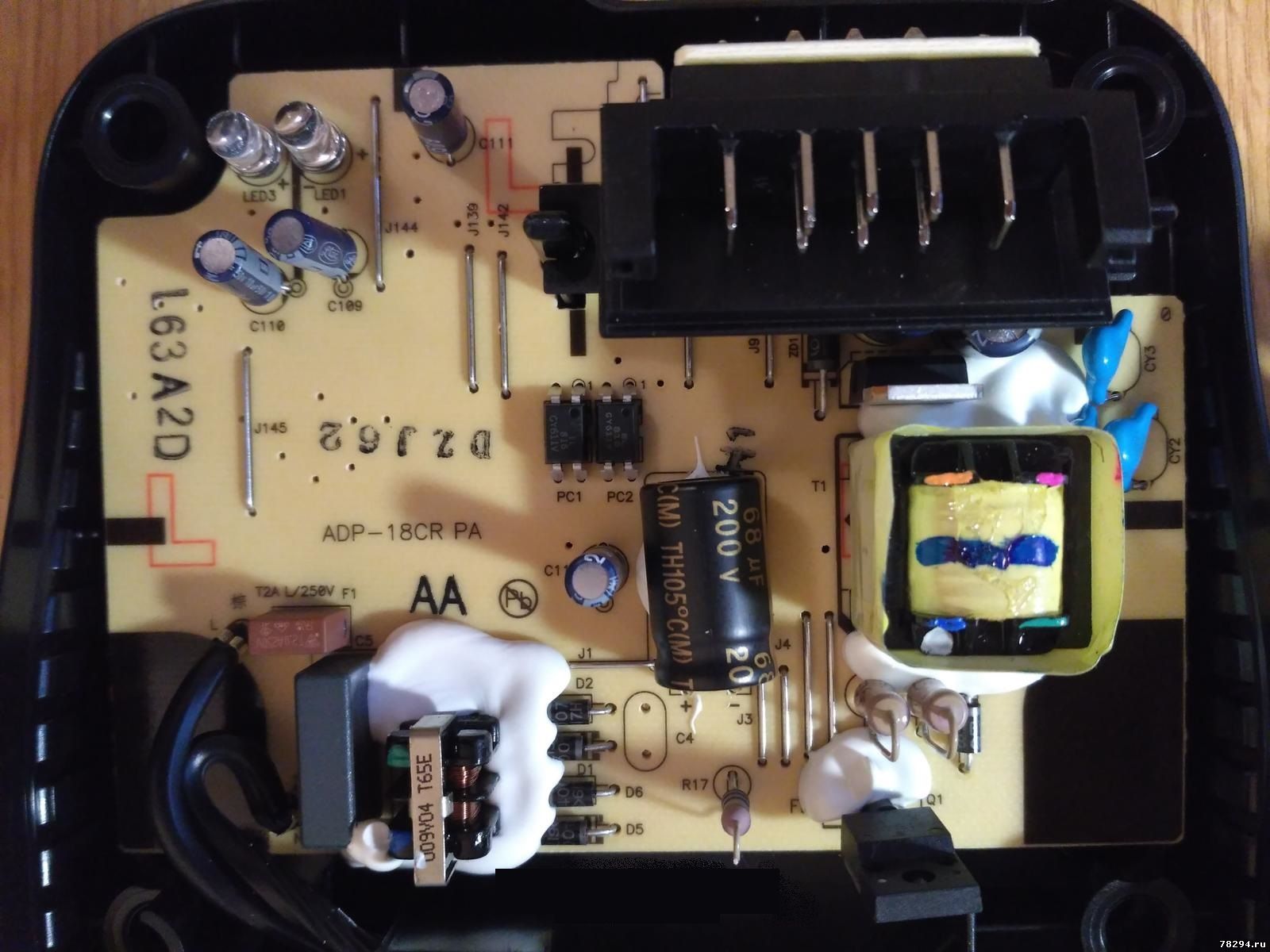

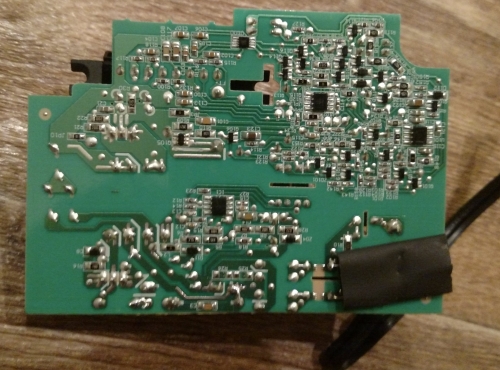

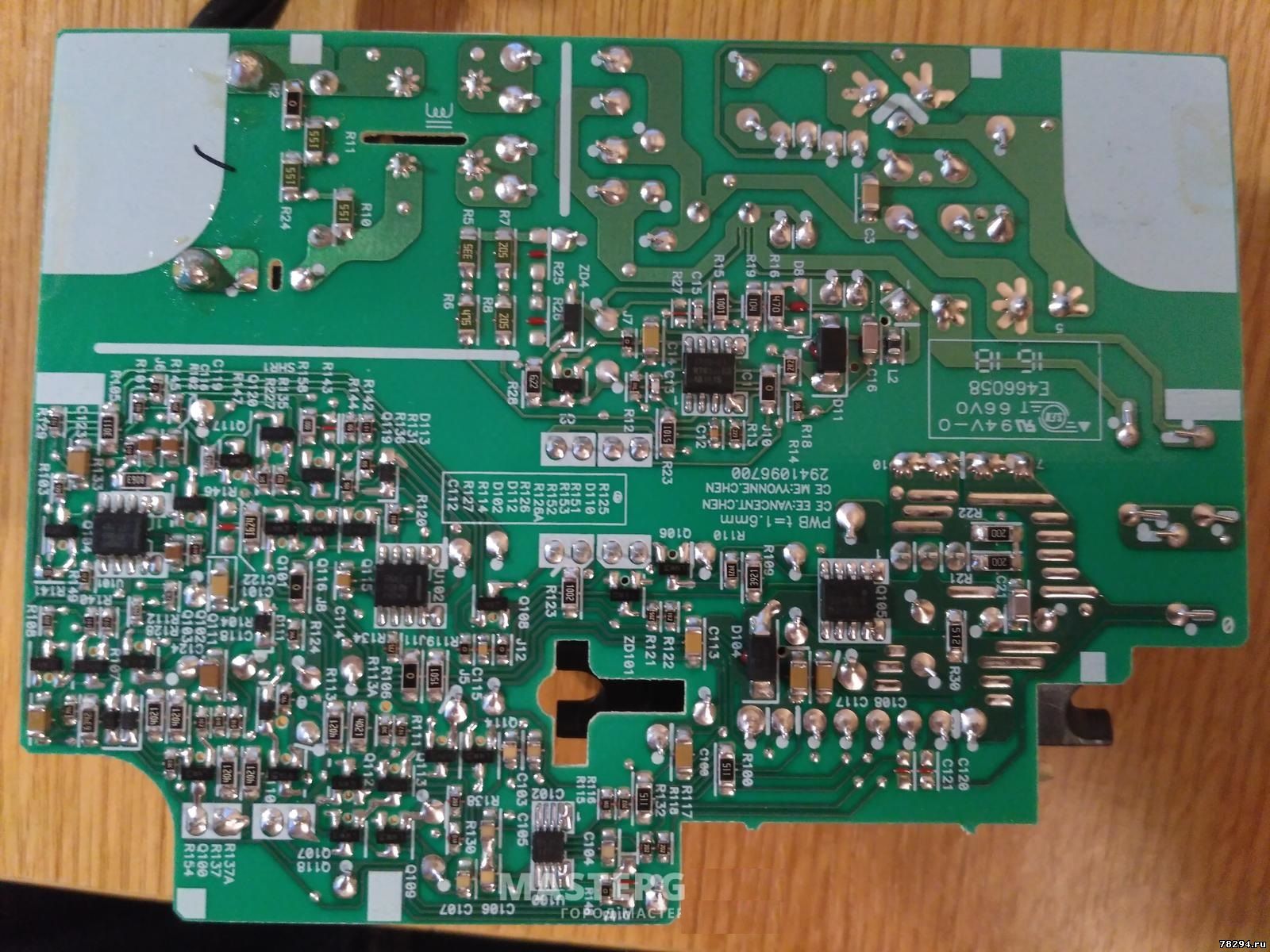

Еще фото зарядного с ревизией платы зарядного RA5
PBM27A-210(MV)-R
29511600069-RA5
49-я неделя 2017 года
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
Федор
|
Дата: Пятница, 04.01.2019, 17:31 | Сообщение # 8
|
|
|
Ребята, подскажите пожалуйста!
Будет ли зарядное dewalt dcb107 зяряжать переделанные аккумы на 3300 мАч? Т.е. я выкинул старые 1500 мАч (мертвые) и впаял такие же на 3300 мАч. Справится зарядное? будет заряжать до 3300?
|
|
|
|
|
|
Anat78
|
Дата: Суббота, 05.01.2019, 23:54 | Сообщение # 9
|
Администраторы
Anat78
Майор
- Сообщений:7051
- Репутация:59±
|
Цитата Федор (  ) Справится зарядное? будет заряжать до 3300?
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
Федор
|
Дата: Воскресенье, 06.01.2019, 01:05 | Сообщение # 10
|
|
|
Спасибо за ответ!
Я поставил акуумы с али (это мой первый опыт для лития и готовлюсь к замене на шурик с Ni-Mh)
текст с али: Для samsung 18650 батареи 3300 мАч INR18650 3,7 В Перезаряжаемые батареи Li ion литий-ионный 18650 30a большой ток 18650VTC7
как я понял это "высокотоковые" Все верно?
п.с. есть вопрос к вам по шуруповерту Hilti. Можно получить совет?
|
|
|
|
|
|
Anat78
|
Дата: Воскресенье, 06.01.2019, 22:12 | Сообщение # 11
|
Администраторы
Anat78
Майор
- Сообщений:7051
- Репутация:59±
|
Цитата Федор ( ) Я поставил акуумы с али (это мой первый опыт для лития и готовлюсь к замене на шурик с Ni-Mh)
Здесь можно и ссылки выкладывать
http://ali.pub/3wvr2p
вот такие значит купили вы
Это китайские копии от сони US18650VTC7
Емкость: 3300 мАч
Максимальный непрерывный ток: 6.5A (4.8A)
Напряжение: 3,7 В
Ну а китайцы уже пишут что ток и 50А могут отдавать
Так что только для фонариков годятся, в шуруповерте достаточно быстро умрут
Про хилти тоже пишите
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
Федор
|
Дата: Воскресенье, 13.01.2019, 22:42 | Сообщение # 12
|
|
|
так и не смог найти информацию о слаботочных и васокоточных. Вы не могли бы обьяснить (возможно дать ссылку на али с хорошими акумами) в чем разница между ними и какой принцип работы.
|
|
|
|
|
|
Anat78
|
Дата: Понедельник, 14.01.2019, 02:34 | Сообщение # 13
|
Администраторы
Anat78
Майор
- Сообщений:7051
- Репутация:59±
|
Цитата Федор ( ) (возможно дать ссылку на али с хорошими акумами)
http://ali.pub/3wttp2
http://ali.pub/3wvrde
Цитата Федор ( ) в чем разница между ними и какой принцип работы.
другая химия
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
|
Anat78
|
Дата: Понедельник, 01.04.2019, 09:19 | Сообщение # 15
|
Администраторы
Anat78
Майор
- Сообщений:7051
- Репутация:59±
|
Цитата romaprokipchuk ( ) подскажете подлежыт ли обычной переделке.
Здравствуйте, да можно переделать по инструкции, но учтите что на выходном диоде тут вообще радиатора нет, а на транзисторе надо поставить больше
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
Sarat19hak
|
Дата: Пятница, 31.05.2019, 15:00 | Сообщение # 16
|
|
|

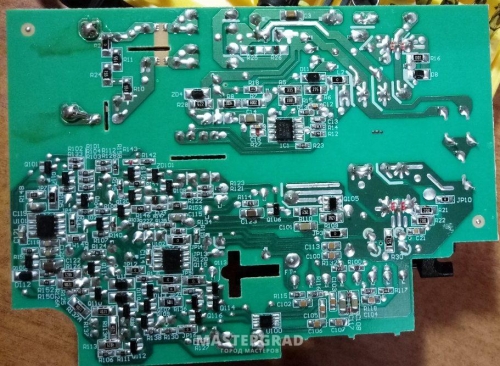

Здравствуйте. Подскажите номинал ZD4, по видимому это стабилитрон. На моём написано (как смог разглядел) К8 U1.
|
|
|
|
|
|
Anat78
|
Дата: Суббота, 01.06.2019, 08:40 | Сообщение # 17
|
Администраторы
Anat78
Майор
- Сообщений:7051
- Репутация:59±
|
Цитата Sarat19hak ( ) Подскажите номинал ZD4, по видимому это стабилитрон.
ZD4 - это стабилитрон на 15 вольт
http://ali.pub/3wv46g
Постоянно люди ломают когда переделывают на 220 зарядное
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
Sarat19hak
|
Дата: Вторник, 04.06.2019, 09:18 | Сообщение # 18
|
|
|
Здравствуйте. Прошу помощи в восстановлении ЗУ. В зарядном DCB107 сгорел ряд деталей (микросхема шим, полевой тр-р, токовый шунт 0,68 Ом, стабилитрон ZD4, и резистор R15). Всё это поменяно, но светодиоды не горят ни с аккумулятором ни без него (на аккумуляторе около 18 В). Вопрос: а оно вообще запускается без аккумулятора? Как его проверить? Если есть простой алгоритм его проверки по точкам, пожалуйста опишите. Смотрел осциллографом на выходе шима (7 нога) - 2 В с копейками. И на ZD4 почему то около 8 вольт (вне схемы его проверял - ок).
Сообщение отредактировал Sarat19hak - Вторник, 04.06.2019, 11:40 |
|
|
|
|
|
Anat78
|
Дата: Вторник, 04.06.2019, 13:30 | Сообщение # 19
|
Администраторы
Anat78
Майор
- Сообщений:7051
- Репутация:59±
|
А Обвязку шим тоже заменили?
Цитата Sarat19hak ( ) Если есть простой алгоритм его проверки по точкам, пожалуйста опишите.
нет такого, сервисы их просто меняют на новые
Цитата Sarat19hak ( ) Смотрел осциллографом на выходе шима (7 нога) - 2 В с копейками.
нормально
Все настройки и проверки описаны здесь: https://pdf1.alldatasheet.net/datashe....01.html
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
Sarat19hak
|
Дата: Среда, 05.06.2019, 13:57 | Сообщение # 20
|
|
|
Цитата Anat78 ( ) А Обвязку шим тоже заменили?
Там резисторы в основном да три конденсатора - так оно всё живое.
У кого есть такое зарядное - без аккумулятора светодиоды должны гореть (мигать)?
|
|
|
|
|
|
Anat78
|
Дата: Среда, 05.06.2019, 16:45 | Сообщение # 21
|
Администраторы
Anat78
Майор
- Сообщений:7051
- Репутация:59±
|
Цитата Sarat19hak ( ) У кого есть такое зарядное - без аккумулятора светодиоды должны гореть (мигать)?
нет не горит и не мигает, только после установки батареи
Зарядные в наличии всегда деволтовские есть
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
Sarat19hak
|
Дата: Четверг, 06.06.2019, 12:31 | Сообщение # 22
|
|
|
Цитата Anat78 ( ) Зарядные в наличии всегда деволтовские есть
Цена? Доставка?
|
|
|
|
|
|
Anat78
|
Дата: Четверг, 06.06.2019, 15:41 | Сообщение # 23
|
Администраторы
Anat78
Майор
- Сообщений:7051
- Репутация:59±
|
Цитата Sarat19hak ( ) Цена? Доставка?
Доставка почтой или сдэк
девалт 112 - 1700р
девалт 113 - 2100р
Адаптер 220-110 вольт 70 ватт для зарядного dewalt dcb 112 и dewalt dcb 107 - 550р вес 66грамм
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
andrewya77
|
Дата: Пятница, 02.08.2019, 15:01 | Сообщение # 24
|
|
|
Здравствуйте! Подскажите пожалуйста какие стоят резисторы r12 и r23,в dcb 107 а то уже глаза выскакивают)
|
|
|
|
|
|
Anat78
|
Дата: Суббота, 03.08.2019, 16:21 | Сообщение # 25
|
Администраторы
Anat78
Майор
- Сообщений:7051
- Репутация:59±
|

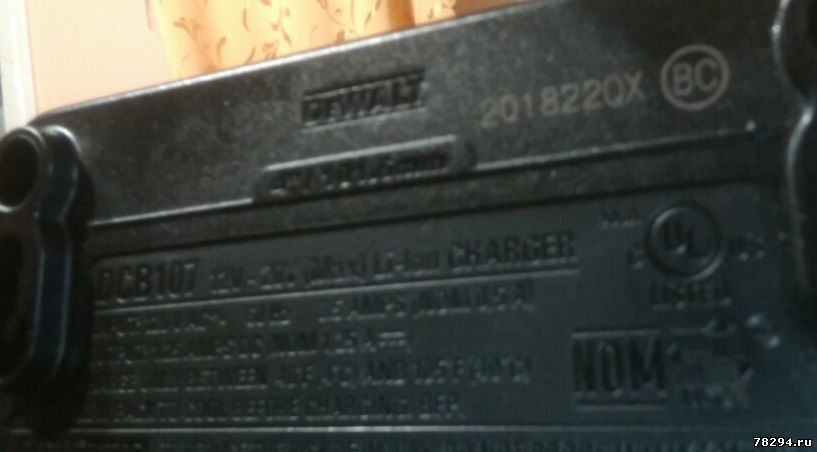

Цитата andrewya77 ( ) резисторы r12 и r23,в dcb 107
для платы 16года
R12 - 100кОм для зарядного устройства с платой e466058 16/18 года
R23 - 5,1кОм
для платы с ревизией платы RA5, 2018 года выпуска
R12 стоит возле R14
R12 - 5,76 кОм
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
supergamer2012i
|
Дата: Четверг, 10.10.2019, 03:44 | Сообщение # 26
|
|
|
Меня попросили отремонтировать зарядник, искупавшийся под дождем. На какие элементы стоит обратить внимание в первую очередь? И в какой последовательности?
|
|
|
|
|
|
Anat78
|
Дата: Четверг, 10.10.2019, 04:00 | Сообщение # 27
|
Администраторы
Anat78
Майор
- Сообщений:7051
- Репутация:59±
|
Для начала все сушить очень хорошо
Потом промывать плату с щеткой и сушить
Потом уже проверять детали, обратите внимание на высоковольтную часть, в основном силовой транзистор и микросхема шим
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
bakulin67
|
Дата: Четверг, 17.10.2019, 20:53 | Сообщение # 28
|
|
|
Анатолий привет. При осмотре зарядника обнаружил сгоревший резистор R17. От температуры у него краска отлетела и трудно разобрать цвета полосок. Потом зашел на твой форум, стал читать и сравнивать свою плату зарядника. Обнаружил также сгоревший R15 и R16, ШИМ сгорел и даже кусочик корпуса откололся, и в нем видно отверстие. Диод D8 думаю тоже сгорел, не прозванивается ни в одну сторону. Да зато предохранитель стоит целёхенький. Хочу папробывать отремонтировать сам. Поэтому и нужна схема.
Доступно только для пользователей
|
|
|
|
|
|
mmq
|
Дата: Среда, 20.11.2019, 21:00 | Сообщение # 29
|
|
|
Добрый день. Перестала подавать признаки жизни такая зарядка, кондеры, диодный мост, нормальные, после диодного моста 310в.
Как можно проверить дальше? Осциллографа нет. Диод (к которому лепить радиатор) целый, мосфет до трансформатора целый.
Какие микросхемы тут используются?
Какие есть контрольные точки для проверки?Добавлено (20.11.2019, 21:13)
---------------------------------------------
Перестала работать после того, как я попытался (при выключенной зарядке) подпилить новый установленный радиатор болгаркой
Что могло сдохнуть? Есть какой-то список очень мелких микросхем (или то мосфеты?)? Добавлено (21.11.2019, 12:30)
---------------------------------------------
Проверил все транзисторы и диоды, все целые.
Что за элемент U100? Какая его маркировка? Прочитал только что v8f (или не f), ничего не нашел. Подскажите?
Не проверил только микросхемы, и оптопары.
|
|
|
|
|
|
Anat78
|
Дата: Четверг, 21.11.2019, 14:20 | Сообщение # 30
|
Администраторы
Anat78
Майор
- Сообщений:7051
- Репутация:59±
|
U100 это контроллер заряда батареи, если при подключении батареи зарядное ни разу не моргнуло, значит дело не в ней
проверьте IC1
Плюс требуется чистка всей платы от опилок, вероятно уже не сможете починить так как неизвестно где еще эти опилки на плате завалялись
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
