Переделка Dewalt DCB107 (12-18 V Max)
|
|
|
Anat78
|
Дата: Понедельник, 22.03.2021, 16:58 | Сообщение # 91
|
Администраторы
Anat78
Майор
- Сообщений:7051
- Репутация:59±
|
-нет
-заменить резистор в обвязке - описано во 2 сообщении
-нет
-2 сообщение
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
D_boy
|
Дата: Среда, 31.03.2021, 19:38 | Сообщение # 92
|
|
|
Всем доброго дня. Добавлено (31.03.2021, 19:39)
---------------------------------------------
Вот и у меня накрылось зарядное устройство. Добавлено (31.03.2021, 19:43)
---------------------------------------------
Вылетел предохранитель. Поставил новый - то же вылетел, при пуске без АКБ. Сейчас буду искать причину. Может есть какая болячка у них?
|
|
|
|
|
|
Anat78
|
Дата: Среда, 31.03.2021, 20:25 | Сообщение # 93
|
Администраторы
Anat78
Майор
- Сообщений:7051
- Репутация:59±
|
Куча возможных вариантов, делайте замеры
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
winnerokreg
|
Дата: Четверг, 15.04.2021, 14:17 | Сообщение # 94
|
|
|
Очень подробная инструкция. Очень помогла что бы помочь другу.
Здоровья счастья вам. И огромное спасибо за такую инструкцию.
Сообщение отредактировал winnerokreg - Четверг, 15.04.2021, 14:21 |
|
|
|
|
|
D_boy
|
Дата: Четверг, 22.04.2021, 21:03 | Сообщение # 95
|
|
|
Доброго вечера.
Сразу не отписал - дел навалилось... Отчитаюсь о ремонте.
Причина выхода из строя: вылетели 2 диода - получилось короткое, в результате подогрелся дроссель и умер фильтр. После замены этих элементов зарядное исправно работает вновь.
|
|
|
|
|
|
almazvaliullin
|
Дата: Суббота, 21.08.2021, 12:52 | Сообщение # 96
|
|
|
Здравствуйте, подскажите номиналы r16,d-8, r-15 DCB-107
Как можно проверить IC1 ?
И предохранитель на какой можно заменить?
скиньте пожалуйста схему DCB-107
|
|
|
|
|
|
Anat78
|
Дата: Пятница, 08.10.2021, 11:38 | Сообщение # 97
|
Администраторы
Anat78
Майор
- Сообщений:7051
- Репутация:59±
|
R16 - 100
R15 - 1001
Предохранитель можно не менять
IC1 проверить можно по контрольным точкам согласно даташита на ШИМ IC1 - iw1710-01
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
ivasechkoyuriy
|
Дата: Воскресенье, 17.10.2021, 18:21 | Сообщение # 98
|
|
|
22mF-400V подойдет для переделки?
|
|
|
|
|
|
Anat78
|
Дата: Четверг, 21.10.2021, 09:25 | Сообщение # 99
|
Администраторы
Anat78
Майор
- Сообщений:7051
- Репутация:59±
|
да
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
elena-moskina
|
Дата: Среда, 22.12.2021, 02:44 | Сообщение # 100
|
|
|
здравствуйте , пришло зарядное из штатов. для работы от 220в необходимо поменять конденсатор и установить варистор и радиаторы? заранее спасибо за ответ.
Сообщение отредактировал elena-moskina - Среда, 22.12.2021, 02:54 |
|
|
|
|
|
Anat78
|
Дата: Среда, 22.12.2021, 07:27 | Сообщение # 101
|
Администраторы
Anat78
Майор
- Сообщений:7051
- Репутация:59±
|
да
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
elena-moskina
|
Дата: Среда, 22.12.2021, 21:13 | Сообщение # 102
|
|
|

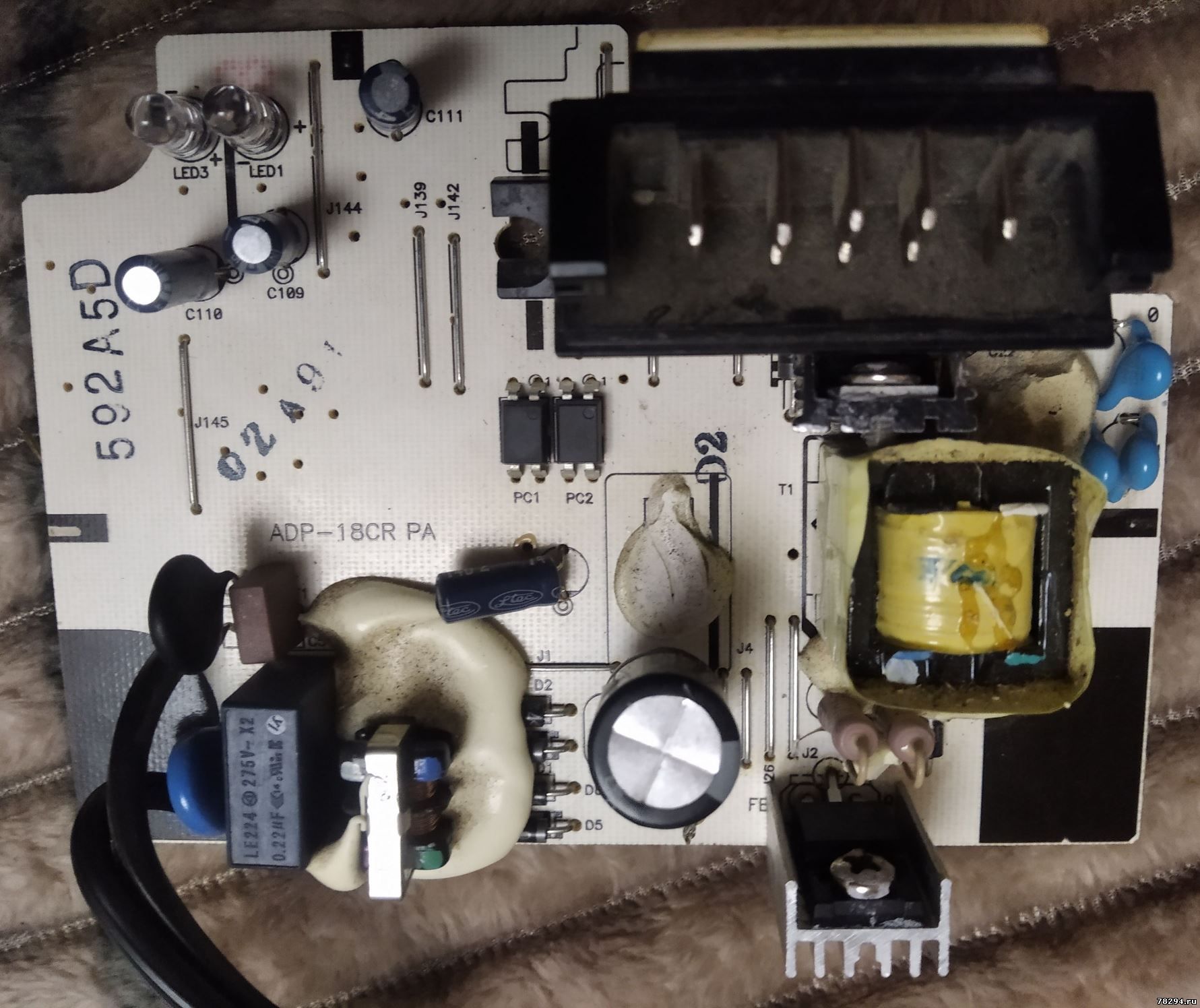

все сделала, все работает, но сильно греется катушка. на фото на ней синяя полоса. в качестве радиаторов использовала аллюминевые пластины 2мм. конденсатор на 100мф. на катушке изоляция после часа зарядки прям мягкая становится.
|
|
|
|
|
|
Anat78
|
Дата: Среда, 22.12.2021, 21:26 | Сообщение # 103
|
Администраторы
Anat78
Майор
- Сообщений:7051
- Репутация:59±
|
Можете просто поставить маленький вентилятор внутрь на 24 вольт, подробно написано как в теме про 112 зарядное
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
apakhotinskiy
|
Дата: Суббота, 15.01.2022, 00:33 | Сообщение # 104
|
|
|
Всем доброго времени!

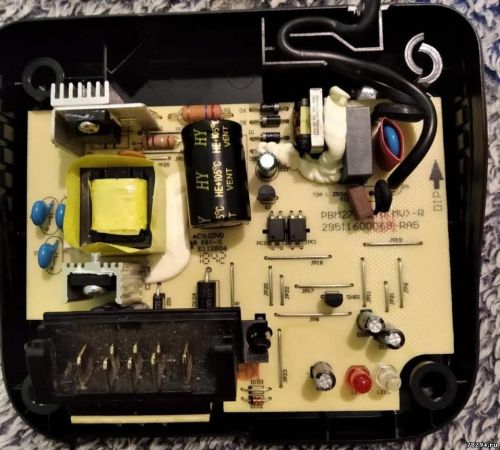

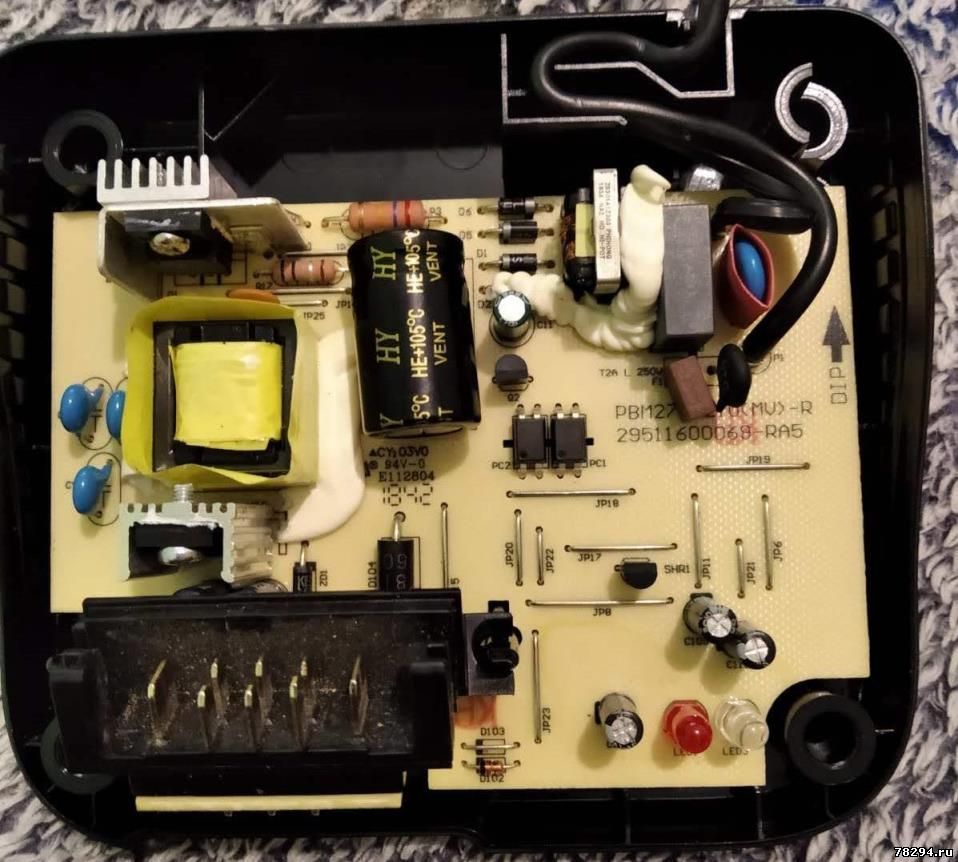

Попала в руки зарядка 2018 года RA5 ревизии, до 20В. Я у нее не первый ) уже была паяна. В анамнезе - пытались переделать на 220, что-то не получилось. Это все, что было известно.
Включалась в сеть только последовательно с лампой накаливания. Конденсатор по горячей части грелся, обнаружил, что он на 160В был. Поменял на 400-вольтовый (правда, под руками был только на 100мкФ). Перестал и он греться, и MOSFET. Установлена диодная сборка 10N60D - греется неимоверно, до 100+ градусов менее, чем за 3 минуты, в определенный момент зарядка прекращает мигать светодиодом. Даешь остыть - снова начинает работать. Радиатор, конечно, не особо большой - алюминиевая пластина 1,5-2мм толщиной, примерно 3*3см
Может быть, в сборке проблема? Какая должна быть?
Сообщение отредактировал apakhotinskiy - Суббота, 15.01.2022, 00:34 |
|
|
|
|
|
Anat78
|
Дата: Суббота, 15.01.2022, 00:56 | Сообщение # 105
|
Администраторы
Anat78
Майор
- Сообщений:7051
- Репутация:59±
|
Просто звоните все по высокой и найдете что сдохло
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
apakhotinskiy
|
Дата: Суббота, 15.01.2022, 09:52 | Сообщение # 106
|
|
|
Так все живое. И шим есть и заряд идёт. Но нагрев нереальный. Я понимаю, что в даташите 150 верхний порог, но по мне так 70+ уже перебор. Сборка диодная правильная стоит? 10N60D?
|
|
|
|
|
|
Anat78
|
Дата: Суббота, 15.01.2022, 11:20 | Сообщение # 107
|
Администраторы
Anat78
Майор
- Сообщений:7051
- Репутация:59±
|
Цитата apakhotinskiy (  ) Сборка диодная правильная стоит?
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
gv853gv
|
Дата: Воскресенье, 06.02.2022, 18:58 | Сообщение # 108
|
Пользователи
gv853gv
Рядовой
- Сообщений:76
- Репутация:3±
|
Цитата apakhotinskiy ( ) Сборка диодная правильная стоит? 10N60D?
Подойдет любая сборка Шотки от 10 Ампер и 120 Вольт
Но подключать N-CHANNEL POWER MOSFET в режиме диода - это того, как-бы немного неправильно
|
|
|
|
|
|
romaprokipchuk
|
Дата: Понедельник, 21.02.2022, 00:18 | Сообщение # 109
|
|
|
107 после замены шим и ключа, и обвязки
|
|
|
|
|
|
romic
|
Дата: Пятница, 11.03.2022, 16:49 | Сообщение # 110
|
|
|

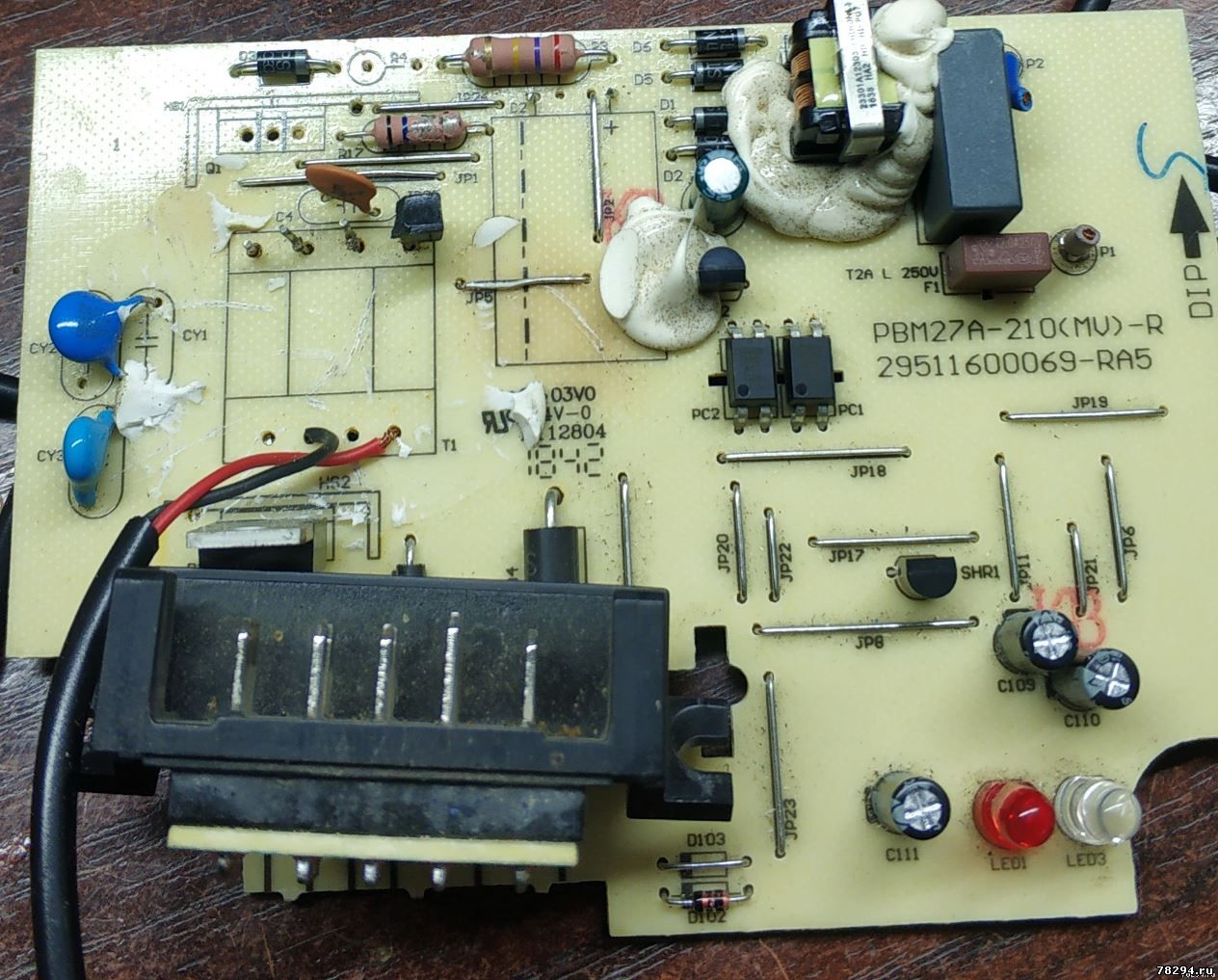

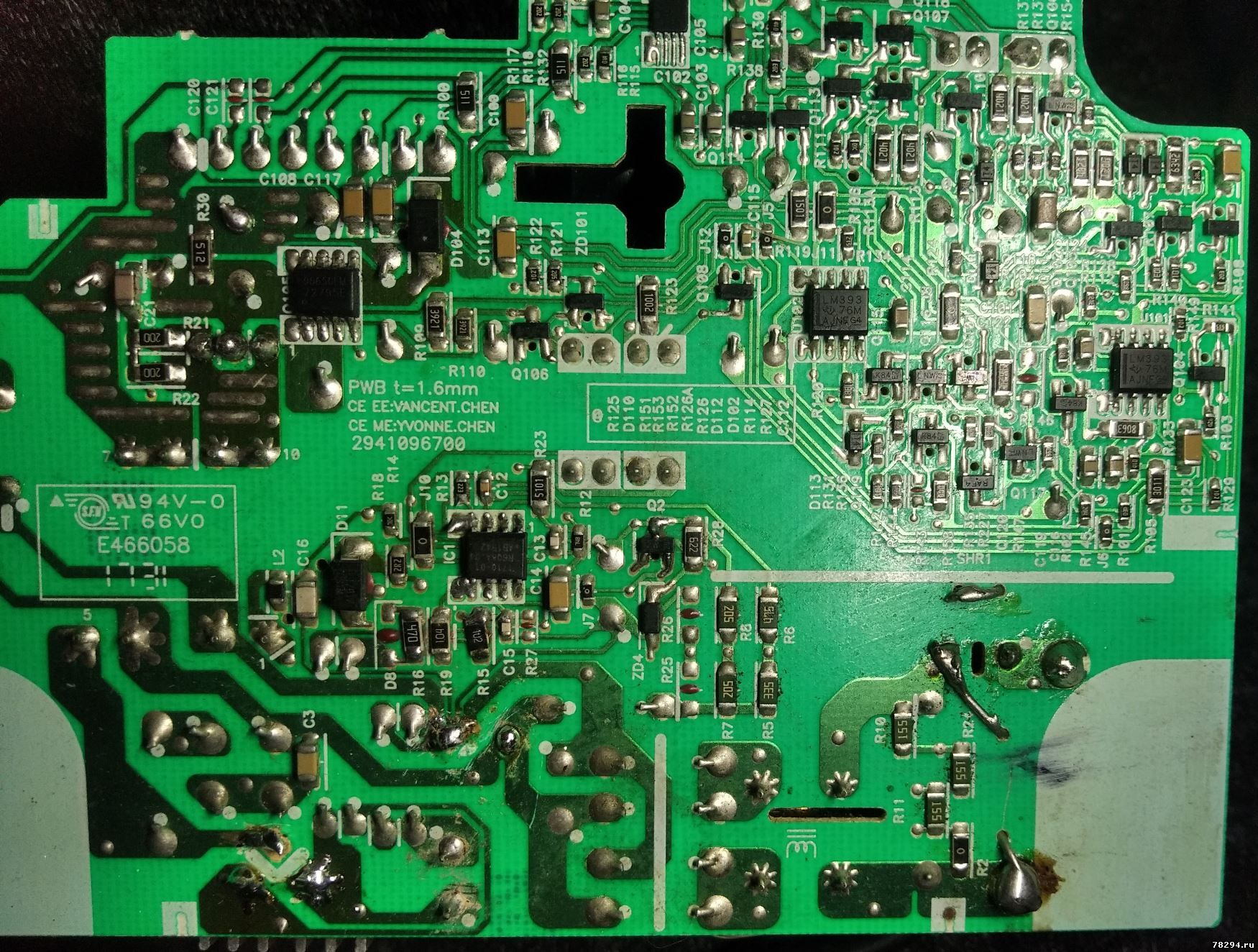

Имеется зарядное DCB107. 17 года выпуска.
плата PBM27A-210(MV)-R 29511600069-RA5
симптомы: не включается
сгорели и поменяны: предохранитель(F1), диоды(D1,D2,D5,D6), шунт(R17), силовой ключ(Q1), шим(IC1).
после замены на выходе появилось 12в, при установке аккумуляторов 18В сразу загорается индикация - заряжено.
миганий индикатора заряда нет. заряд соответственно тоже идет. имеется пара аккумуляторов с напряжением на клеммах 18.01в и 18.86в. ведут себя одинаково - при подключении отображает сразу заряжен.
напряжение на выходе при подключении аккумуляторов как было 12 так и остается. (то есть не повышается до напряжения заряда)
до кучи поменял пару LM393 - результата не дало.
кто отвечает за выбор типа аккумулятора в данной зарядке ? Как проверить U100 ?
может я просто не туда копаю ?
|
|
|
|
|
|
AntiShock
|
Дата: Суббота, 09.04.2022, 17:07 | Сообщение # 111
|
|
|
Цитата romic ( ) миганий индикатора заряда нет. заряд соответственно тоже идет. имеется пара аккумуляторов с напряжением на клеммах 18.01в и 18.86в. ведут себя одинаково - при подключении отображает сразу заряжен.
напряжение на выходе при подключении аккумуляторов как было 12 так и остается. (то есть не повышается до напряжения заряда)
до кучи поменял пару LM393 - результата не дало.
кто отвечает за выбор типа аккумулятора в данной зарядке ? Как проверить U100 ?
По симптомам, думаю скорее всего проблема именно в микросхеме U100.
Заменить ее можно разве что с донора. В продаже нету.
Проверить тоже проще всего подменой.
|
|
|
|
|
|
seryoga_chyorni
|
Дата: Понедельник, 18.04.2022, 21:04 | Сообщение # 112
|
|
|
R17 номинал подскажите пожалуйста или может схему на плату
|
|
|
|
|
|
anator34
|
Дата: Суббота, 30.04.2022, 23:00 | Сообщение # 113
|
|
|

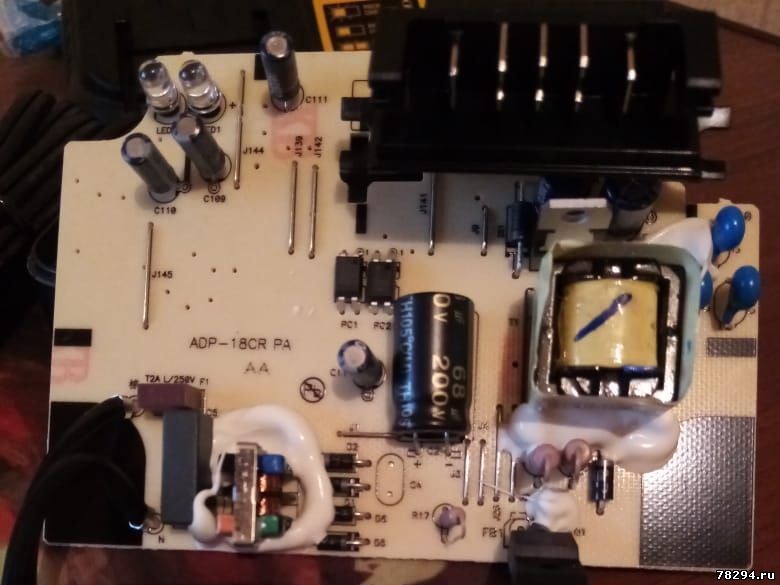

Всем привет. Может есть у кого и кто может скинуть данные трансформатора на эту зарядку? Добавлено (30.04.2022, 23:07)
---------------------------------------------
Цитата seryoga_chyorni ( ) R17 номинал подскажите пожалуйста или может схему на плату
1.68 Ом, 1%
|
|
|
|
|
|
anator34
|
Дата: Воскресенье, 01.05.2022, 01:25 | Сообщение # 114
|
|
|
Ребят, может кто выручить?
Нужен транс силовой.

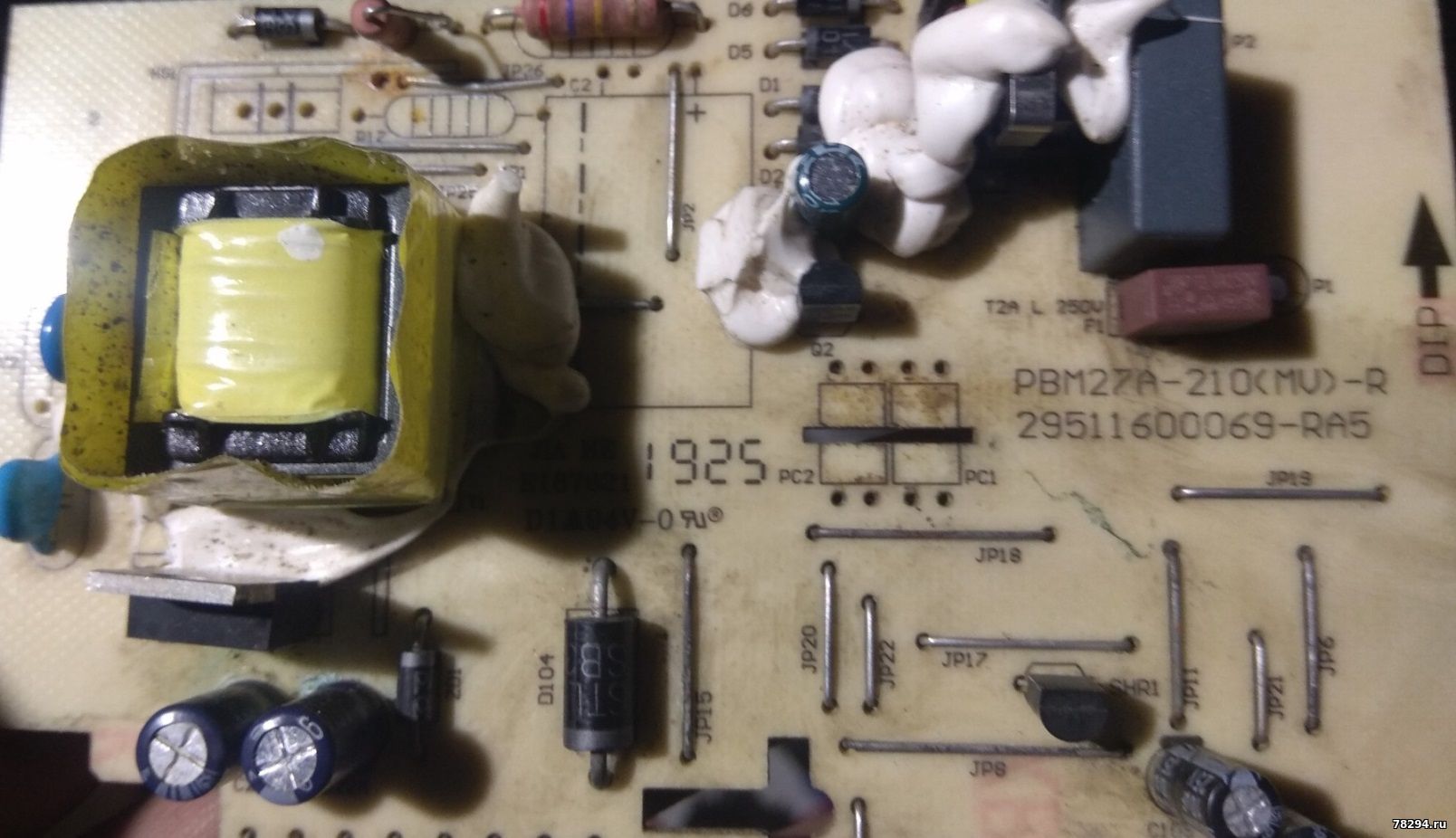

Знакомым зарядку отдал, а вернули в таком состоянии((( с выломанным трансом, без силового ключа и взорванные шимом.
Может есть у кого ненужный сгоревший блок зарядки?
Сообщение отредактировал anator34 - Воскресенье, 01.05.2022, 01:33 |
|
|
|
|
|
Anat78
|
Дата: Воскресенье, 01.05.2022, 09:12 | Сообщение # 115
|
Администраторы
Anat78
Майор
- Сообщений:7051
- Репутация:59±
|
anator34 - вам проще всего будет поставить блок питания сторонний, как вы и сделали для проверки
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
anator34
|
Дата: Воскресенье, 01.05.2022, 20:18 | Сообщение # 116
|
|
|
Цитата Anat78 ( ) anator34 - вам проще всего будет поставить блок питания сторонний, как вы и сделали для проверки
В том то и дело, что это было не для проверки, я в таком состоянии от знакомых получил его назад.
Там был левый транс на 12 вольт и при втыкании батареи, моргал красный светодиод.
Хотелось бы восстановить до нормального состояния.
С паяльником дружу.
|
|
|
|
|
|
Anat78
|
Дата: Воскресенье, 01.05.2022, 20:24 | Сообщение # 117
|
Администраторы
Anat78
Майор
- Сообщений:7051
- Репутация:59±
|
Цитата anator34 ( ) Хотелось бы восстановить до нормального состояния.
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
anator34
|
Дата: Воскресенье, 01.05.2022, 21:44 | Сообщение # 118
|
|
|
Цитата Anat78 ( ) выйдет дороже нового тогда
Это уже просто спортивный интерес.
Обвязку ШИМ проверил, заменил R15 сгорел, шим с АлиЭкспресс на днях придет.
R17 на 1,68 ом тож заменил
Все делается и все восстанавливается, но транса нет..в это все упирается(((
Ребят, если есть у кого сгоревший блок, прошу поделиться трансом
Кстати, всех с праздником Мира и труда
P.S. Или мож хоть данные транса есть, перемотаю похожий.
Хотя бы по ногам, какая напруга должна быть по первичке и выход 18 в или сколько?
Сообщение отредактировал anator34 - Воскресенье, 01.05.2022, 21:51 |
|
|
|
|
|
extmanaia
|
Дата: Четверг, 05.05.2022, 01:56 | Сообщение # 119
|
|
|
Цитата anator34 ( ) есть у кого
Есть. Территориально Краснодар.
|
|
|
|
|
|
anator34
|
Дата: Пятница, 06.05.2022, 12:45 | Сообщение # 120
|
|
|
Цитата extmanaia ( ) Есть. Территориально Краснодар.
Я в Сочи живу
Народ, кому не трудно, замерьте пожалуйста сопротивление обмоток трансформатора
|
|
|
|
|
