Зарядное устройство Ridgid R840093 схема и ремонт
Anat78 Дата: Вторник, 03.12.2019, 08:43 | Сообщение # 1

Администраторы

Anat78

Майор

  • Сообщений:7020
  • Репутация:58±
Anat78

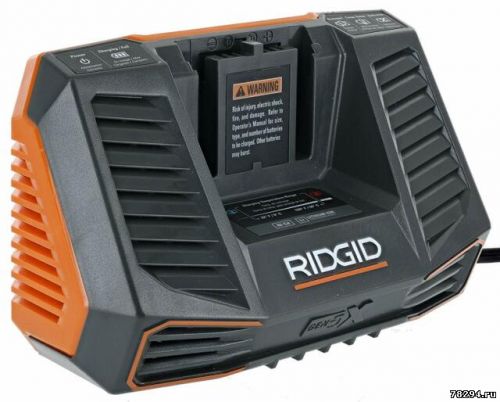

Зарядное устройство Ridgid R840093 схема и ремонт



Инструкция https://cordlessdrillhub.com/wp-cont....UAL.pdf

Переделка на 220 вольт:

Переделка возможна 2 способами:
1- установка преобразователя 220-110 в внутрь зарядного
1.2 - использовать внешний преобразователь 220-120 вольт на 250 ватт http://serov1.ucoz.net/forum/16-36-1
или почта для связи 78294@mail.ru
2- заменить электролит на 450в, заменить силовой транзистор на 600в и домотать первичную обмотку импульсного трансформатора

Схема зарядного Ridgid R840093:



Схема зарядного Ridgid R840093 Q3Q4:



Микросхемы ОВ2201
