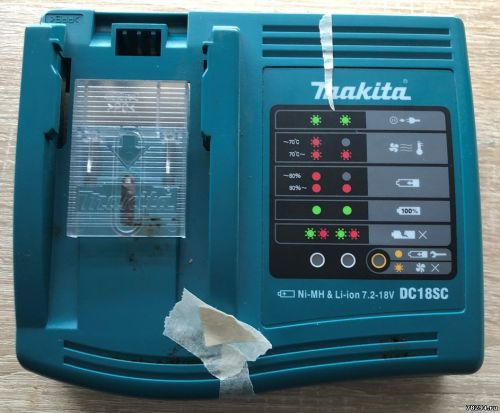

Переделка зарядного устройства Makita DC18SC на 220 вольт
|
|
|
Anat78
|
Дата: Четверг, 13.02.2020, 15:02 | Сообщение # 1
|
Администраторы
Anat78
Майор
- Сообщений:7051
- Репутация:59±
|
Переделка зарядного устройства Makita DC18SC на 220 вольт
Обозначу что означают буквы в конце T — Tamura, S — Sony, это производители запчастей из которых собрано зарядное устройство.
Ток заряда батареи 3,5А
Потребляемая мощность 100ватт
Зарядное давно не выпускается, поэтому сейчас в основном все б/у в продаже:
Силовой транзистор 2SK2865 600вольт
R26 - 220om, R87-10om, транзистор обязательно должен стоять 2SK2865
R83 - 222 , R87 - 101 , R82 - 103 , R86 - 0.15Ohm
R4 - 103, R2 - 33k, R5 - 0.39, D17 - B27
D16 - Ht18g
Q6 - K2865
D17 - BZX79B/C 27
Инструкция к зарядному Makita DC18SC: https://www.manualslib.com/manual/97918/Makita-Dc18sc-Dc24sa.html

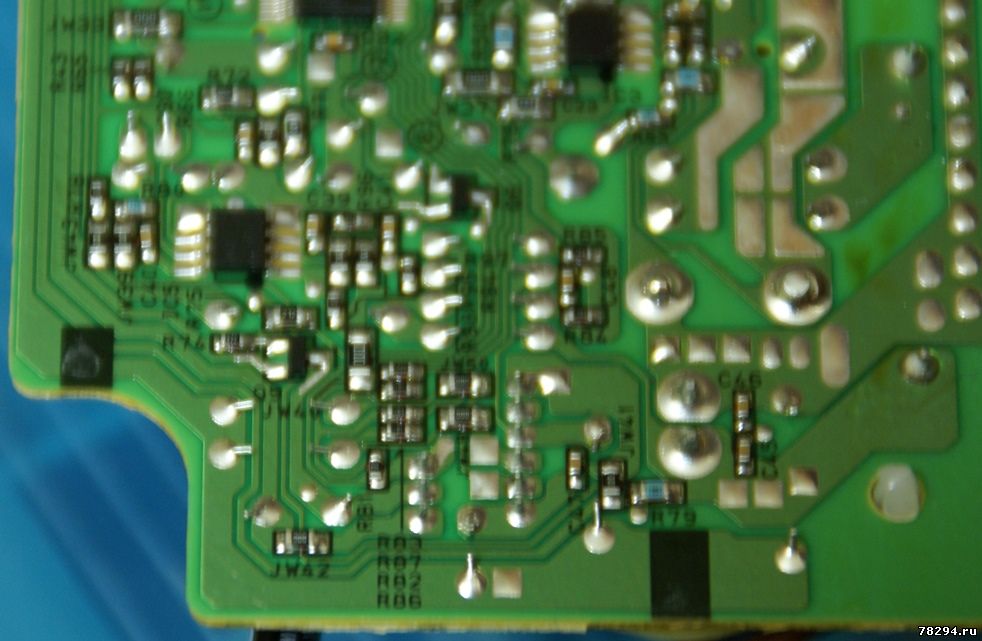

Плата зарядного на 220 вольт:
Плата зарядного на 110 вольт:
Взрыв схема зарядного:
Для переделки нам понадобится купить следующие запчасти:

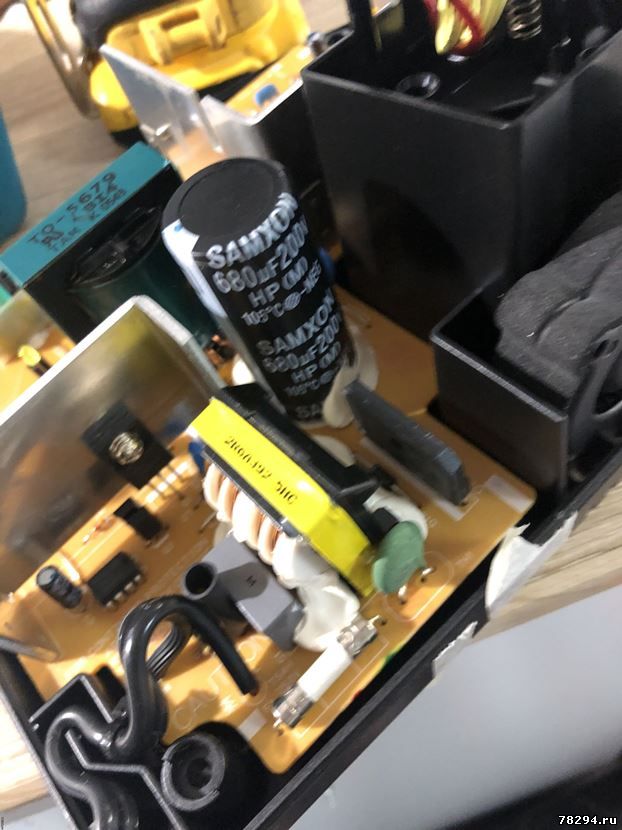

— электролитический конденсатор 220mkF 400V(450V)
— варистор VDRS14T275BSE (430 V, 4500 A) или что попроще например B72210-S 271-K101 (S10K275), 275 В, 43 Дж
— предохранитель — 2A / 250V
— шнур с евровилкой или просто евровилку для замены американской вилки. Шнур 1.8м с плоской вилкой 2х0.5мм (черный) http://ali.pub/5gdtk9
Вскрываем зарядное устройство
Откручиваем вентилятор и отсоединяем 3 разъема (силовой, вентилятора и контрольный)
И первым делом проверяем силовой транзистор, должен стоять 2SK2865, его
можно не менять (но желательно заменить конечно на 2SK2865).
Если стоит транзистор другой, то его надо менять на 2SK2865 обязательно (Если вы не можете найти 2SK3679, его прямая замена:
STF9NK90Z, для этого полевого МОП-транзистора требуется термопаста для
крепления к радиатору. Рекомендуется заменить старый состав новым.
Обязательно соблюдаем полярность при установке нового электролитического конденсатора.
Меняем шнур полностью или только вилку
Собираем зарядное устройство в обратном порядке на забываем вставить все разъемы обратно.
По всем вопросам обращайтесь ко мне на почту 78294@mail.ru
Помогу с переделкой зарядных.
Так же можно очень легко уменьшить ток заряда, что рекомендую при заряды
аккумуляторов емкостью 1,5 и 2ач и китайских поделок
Просто подточив шунт R36 можно уменьшить ток заряда
Поддержать развитие сайта можно здесь: http://serov1.ucoz.net/forum/0-0-0-36
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
|
Anat78
|
Дата: Пятница, 14.02.2020, 13:35 | Сообщение # 3
|
Администраторы
Anat78
Майор
- Сообщений:7051
- Репутация:59±
|
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
Lovelas
|
Дата: Четверг, 13.10.2022, 22:50 | Сообщение # 4
|
Пользователи
Lovelas
Рядовой
- Сообщений:35
- Репутация:0±
|
Доброго здоровья!
Что выходит, как правило, из строя при включении американской зарядки в нашу сеть 220 Вольт? Что выгорает?
|
|
|
|
|
|
Anat78
|
Дата: Четверг, 13.10.2022, 22:55 | Сообщение # 5
|
Администраторы
Anat78
Майор
- Сообщений:7051
- Репутация:59±
|
Обычно сгорает все по высокой стороне
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
Lovelas
|
Дата: Пятница, 14.10.2022, 09:03 | Сообщение # 6
|
Пользователи
Lovelas
Рядовой
- Сообщений:35
- Репутация:0±
|
Ясно. СПАСИБО,
Добавлено (14.10.2022, 13:41)
---------------------------------------------
Доброго здоровья!
Визуально можно определить?
Сообщение отредактировал Lovelas - Пятница, 14.10.2022, 13:48 |
|
|
|
|
|
Anat78
|
Дата: Пятница, 14.10.2022, 20:57 | Сообщение # 7
|
Администраторы
Anat78
Майор
- Сообщений:7051
- Репутация:59±
|
Визуально все целое, надо проверять тестировать
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
Anat78
|
Дата: Четверг, 22.08.2024, 09:15 | Сообщение # 8
|
Администраторы
Anat78
Майор
- Сообщений:7051
- Репутация:59±
|
Резистор R14 - 3R0.
Транзистор Q4 - KF2N60.
Транзистор Q5 - судя по маркировке, KTC3875. Был с утечкой, заменён на 2SC2412.
Cтабилитрон D13, на 27 вольт.
R14 по моему 3,9 Ом
r15 имеет маркировку 394
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
