Переделка зарядного MAKITA DC18RC (T или S)
|
|
|
Anat78
|
Дата: Воскресенье, 05.06.2016, 21:29 | Сообщение # 1
|
Администраторы
Anat78
Майор
- Сообщений:7051
- Репутация:59±
|
Переделка зарядного MAKITA DC18RC (T или S) со 110 вольт на 220 вольт.
Обозначу что означают буквы в конце T — Tamura, S — Sony, это производители запчастей из которых собрано зарядное устройство.
Инструкция MAKITA DC18RC https://www.manualslib.com/products/Makita-Dc18rc-3795916.html
Ток заряда батарей 9А
Потребляемая мощность от сети 240ватт

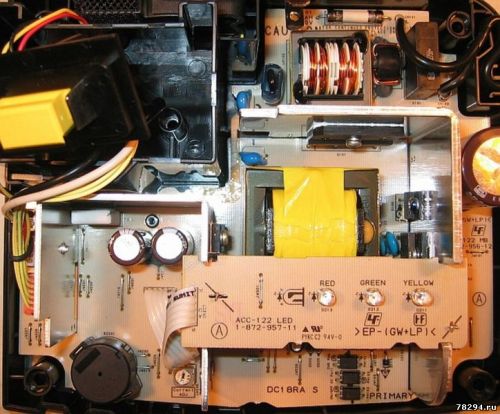

Вот так выглядит зарядное устройство:
Шильдик на зарядном:
MAKITA DC18RC S
Для переделки на 220 вольт нам понадобится купить следующие запчасти:
Доступно только для пользователей
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
Anat78
|
Дата: Понедельник, 20.06.2016, 16:23 | Сообщение # 2
|
Администраторы
Anat78
Майор
- Сообщений:7051
- Репутация:59±
|

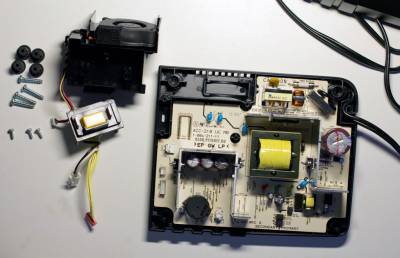

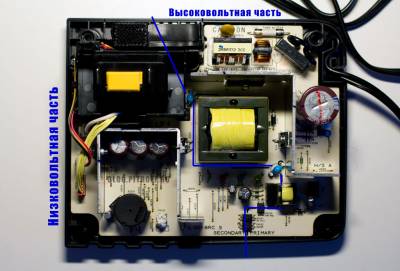

Вскрываем зарядное устройство
Доступно только для пользователей
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
Anat78
|
Дата: Понедельник, 20.06.2016, 16:27 | Сообщение # 3
|
Администраторы
Anat78
Майор
- Сообщений:7051
- Репутация:59±
|

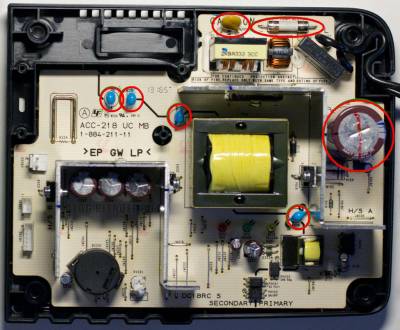

Под замену вот эти детали:
Доступно только для пользователей
Так же можно очень легко уменьшить ток заряда, что рекомендую при заряды аккумуляторов емкостью 1,5 и 2ач и китайских поделок любой емкости
Просто подточив шунт R229 можно уменьшить ток заряда
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
Anat78
|
Дата: Понедельник, 22.01.2018, 13:35 | Сообщение # 4
|
Администраторы
Anat78
Майор
- Сообщений:7051
- Репутация:59±
|

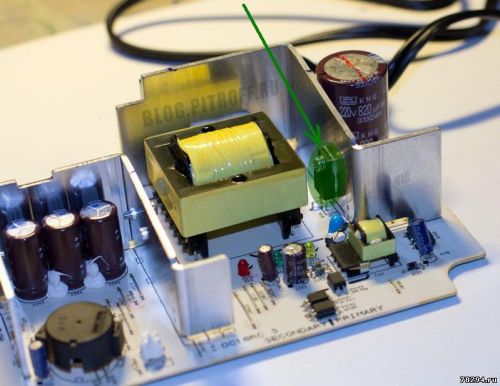

Для тех кто не меняет варистор, при включении в сеть 220 или через непонятные преобразователи включает получается вот такое перегорание варистора:
Доступно только для пользователей
Варистор сгорает (хорошо что он в термоусадке и не разлетается на осколки по всей плате), при этом задымляет дроссель (просто промыть надо), плюс сгорает предохранитель (заменить вообще не проблема)
B72210-S 271-K101 (S10K275), 275 В, 43 Дж https://ozn.by/6x5rkf?erid=2SDnjeYZjPF
Поддержать развитие сайта http://serov1.ucoz.net/forum/0-0-0-36
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
Anat78
|
Дата: Пятница, 14.06.2019, 05:28 | Сообщение # 5
|
Администраторы
Anat78
Майор
- Сообщений:7051
- Репутация:59±
|
Ремонт MAKITA DC18RC S и T
Доступно только для пользователей

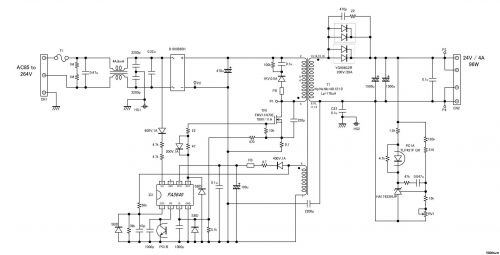

Схема:
Доступно только для пользователей
http://www.78294.ru/forum/6-223-926-16-1560467111
Ах да всем привет кого стукнуло от сетевого электролита паяйте резистор 0,47М
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
Anat78
|
Дата: Четверг, 27.06.2019, 11:03 | Сообщение # 6
|
Администраторы
Anat78
Майор
- Сообщений:7051
- Репутация:59±
|

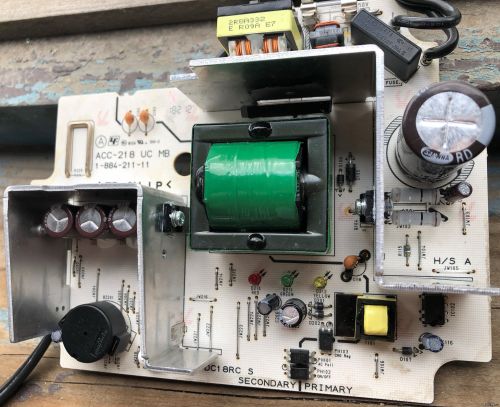

Зарядное которое сразу идет на 220 вольт выглядит так:
Доступно только для пользователей
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
sashkov11
|
Дата: Пятница, 07.02.2020, 20:44 | Сообщение # 7
|
|
|
Доброго времени суток.
Ув. Anat78, есть несколько вопросов:
1. Зачем менять родной керамический предохранитель на 8А 250В(T8AH AC250V) на предохранитель — 6,3A / 250V?
2. На некоторых фото у вас стеклянный предохранитель сверху(параллельно) напаян на родной керамический... Смысл вообще в этом?!? Или конкретно в этом случае керамический предохранитель уже сгоревший? Не совсем понятно.
Спасибо.
|
|
|
|
|
|
Anat78
|
Дата: Пятница, 07.02.2020, 20:46 | Сообщение # 8
|
Администраторы
Anat78
Майор
- Сообщений:7051
- Репутация:59±
|
Цитата sashkov11 (  ) в этом случае керамический предохранитель уже сгоревший
Цитата sashkov11 ( ) родной керамический предохранитель на 8А 250В(T8AH AC250V) на предохранитель — 6,3A / 250V
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
yevgeni
|
Дата: Четверг, 26.03.2020, 19:35 | Сообщение # 9
|
|
|

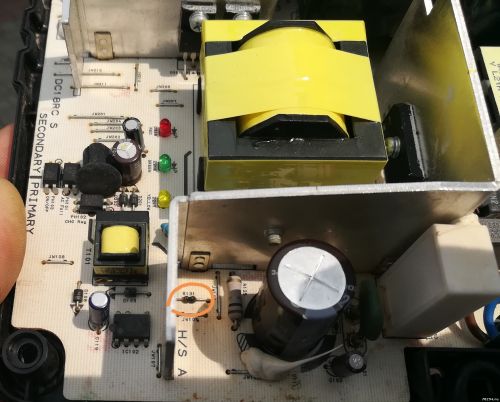

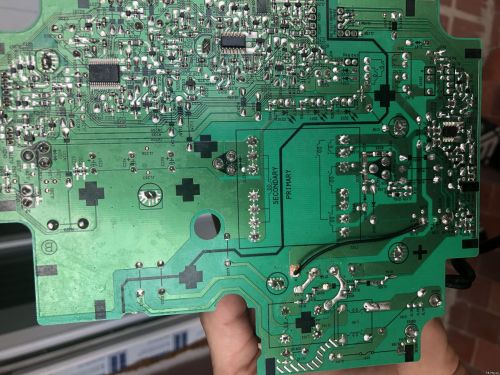

Подскажите, что за резистор стоит R115 на в другой версии платы он называеться R131, он возле конденсатора стоит (большого электролита), маленький такой. Или это индуктивность?
Какой номинал или чем заменить?
Спасибо.
Сообщение отредактировал yevgeni - Четверг, 26.03.2020, 19:36 |
|
|
|
|
|
Anat78
|
Дата: Четверг, 26.03.2020, 23:18 | Сообщение # 10
|
Администраторы
Anat78
Майор
- Сообщений:7051
- Репутация:59±
|
Цитата yevgeni ( ) что за резистор стоит R115 на в другой версии платы он называеться R131
сопротивление R131 = 0.47ом
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
Anat78
|
Дата: Суббота, 09.05.2020, 23:35 | Сообщение # 11
|
Администраторы
Anat78
Майор
- Сообщений:7051
- Репутация:59±
|
на зарядке makita DC18RC S
R107 - маркировка 104,
R108 - маркировка 682.
Q101 маркировка LF просто, он такой же как и Q102
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
tomori
|
Дата: Пятница, 07.08.2020, 00:21 | Сообщение # 12
|
|
|

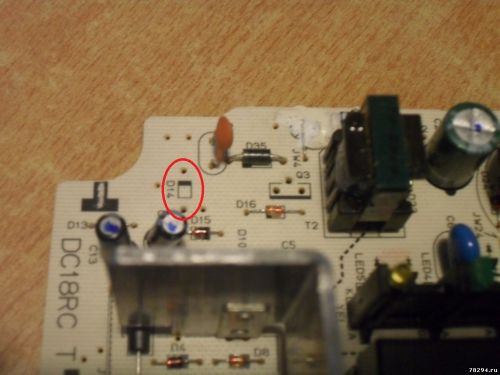

Доброй ночи. Зарядка MAKITA DC18RC T. Сгорела дежурка, в обрыве обмотка имп. Тра-тора (обрыв внутри витков после к. з. ) также r91, r29, d14, q3, несколько дорожек, также ic 5573 сопротивление 5 нога - земля - 55 Ом. Интересует какое напряжение на выходе дежурки? хочу попробовать подкинуть отдельно имп. Блок питания под данное напряжение. Добавлено (07.08.2020, 01:02)
---------------------------------------------
По схеме зарядки определил что питание з дежурки подаётся через транзисторный ключ на вентилятор, напряжение питания вентилятора 12в, значит на выходе дежурки должно быть около 12в, смущает наличие на выходе електролита 220мкф на 50в.
|
|
|
|
|
|
khasem87
|
Дата: Воскресенье, 30.08.2020, 06:12 | Сообщение # 13
|
|
|
Hello, i changed the big capacitor to 470 V 330 uF capacitor as well as the Varistor, but after couple of usages the R115 blew up, it's a .47 ohm, can i replaced it with different value or higher wattage, i'm afraid to burn other part, thanks for you help.
|
|
|
|
|
|
Anat78
|
Дата: Воскресенье, 30.08.2020, 10:19 | Сообщение # 14
|
Администраторы
Anat78
Майор
- Сообщений:7051
- Репутация:59±
|
tomori, 12вольт
khasem87, да поставьте новый такой же
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
sergeisam
|
Дата: Суббота, 05.09.2020, 00:53 | Сообщение # 15
|
Пользователи
sergeisam
Рядовой
- Сообщений:64
- Репутация:3±
|
Цитата Anat78 ( ) Если стоит транзистор К15А50D, то его надо менять на 2SK3679 обязательно
Применяю транзистор STP18N65M5 в корпусе ТО-220 http://ali.pub/5ge3x0
(естественно с изоляцией от радиатора с помощью слюдяной прокладки и с применением КПТ-8)
https://www.st.com/resource/en/datasheet/stp18n65m5.pdf
Работает адекватно.
|
|
|
|
|
|
Anat78
|
Дата: Суббота, 05.09.2020, 00:56 | Сообщение # 16
|
Администраторы
Anat78
Майор
- Сообщений:7051
- Репутация:59±
|
Да можно и его просто очень неудобно изолировать
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
Aleksandrs
|
Дата: Суббота, 19.09.2020, 19:23 | Сообщение # 17
|
|
|
Можно ли заменить оптопару 817 на 123
|
|
|
|
|
|
Anat78
|
Дата: Воскресенье, 20.09.2020, 01:12 | Сообщение # 18
|
Администраторы
Anat78
Майор
- Сообщений:7051
- Репутация:59±
|
да
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
zhekae29
|
Дата: Среда, 09.12.2020, 13:43 | Сообщение # 19
|
Пользователи
zhekae29
Рядовой
- Сообщений:53
- Репутация:2±
|
Сгорела американская DC18RC S свежего выпуска. Подскажите пожалуйста номиналы С113, С115 и D104.
|
|
|
|
|
|
Anat78
|
Дата: Четверг, 10.12.2020, 08:53 | Сообщение # 20
|
Администраторы
Anat78
Майор
- Сообщений:7051
- Репутация:59±
|
Все на схеме в 5 сообщении
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
apophema001
|
Дата: Понедельник, 15.02.2021, 01:25 | Сообщение # 21
|
|
|
Добрый день.
Нигде не могу найти керамические конденсаторы 220pF/2000V, есть емкостью 1000pF. Варистор FNR14K431. А еще есть электролитический конденсатор с выходами Snap-in, проблем не будет?
Сообщение отредактировал apophema001 - Понедельник, 15.02.2021, 01:28 |
|
|
|
|
|
Anat78
|
Дата: Понедельник, 15.02.2021, 01:37 | Сообщение # 22
|
Администраторы
Anat78
Майор
- Сообщений:7051
- Репутация:59±
|
Полно таких конденсаторов - https://ozn.by/6x5s76?erid=2SDnjcKbUq7
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
olehkolodiy20
|
Дата: Среда, 31.03.2021, 01:28 | Сообщение # 23
|
|
|
Здравствуйте. Перестала работать зарядка DC18RC S.Вообще нет индикации.
Начал очень сильно греется елемент с обозначением IC201( G5AEJ).
Я так понимаю, что ето линейный стабилизатор, но не могу понять на какое напряжения.
Не могли б подсказать как его проверить правильно и где можно такой достать? Жаль из-за какой-то мелкой запчасти покупать новую зарядку.
|
|
|
|
|
|
Anat78
|
Дата: Среда, 31.03.2021, 07:32 | Сообщение # 24
|
Администраторы
Anat78
Майор
- Сообщений:7051
- Репутация:59±
|
Это стабилизатор регулируемый 0,2-18 вольт, греется когда еще что то сгорело в цепи питания
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
olehkolodiy20
|
Дата: Среда, 31.03.2021, 11:36 | Сообщение # 25
|
|
|
Есть идеи что могло згореть??? Так как у меня две таких зарядки с одинаковыми проблемами. Не рискую покупать третью. Судя по всему стабилизатор питает микросхему что на фото справа. Но на ней затерта маркировка. Есть ли у кого то информация по этой микросхеме?
|
|
|
|
|
|
Anat78
|
Дата: Среда, 31.03.2021, 12:07 | Сообщение # 26
|
Администраторы
Anat78
Майор
- Сообщений:7051
- Репутация:59±
|
Увы данных по микросхеме нигде нет, специально затирают, это контроллер заряда но неизвестно какой, да могла она сгореть
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
olehkolodiy20
|
Дата: Среда, 31.03.2021, 12:19 | Сообщение # 27
|
|
|
Спасибо за ответы. В общем пойду методом исключения. Буду отключать узлы по очереди и надеяться, что это не она))
Есть идеи почему в двух зарядках одна и та же проблема?
Первая проработала год, А вторая новая месяц?
В одном из АКБ стоит китайский БМС. Так как родной заблокировался.
---------------------------------------------
В общем нарыл плату где маркировки не затерта. Кому интересно вот.
Маркировка маленькой микросхемы
324А
JRG
Y0002L
Похоже на операционный усилитель L324A.
|
|
|
|
|
|
igor_160788
|
Дата: Воскресенье, 11.04.2021, 14:54 | Сообщение # 28
|
Пользователи
igor_160788
Рядовой
- Сообщений:23
- Репутация:0±
|
R129 - 4к7 (маркировка 472)
Сообщение отредактировал igor_160788 - Воскресенье, 11.04.2021, 14:56 |
|
|
|
|
|
horosh1994
|
Дата: Суббота, 24.04.2021, 19:13 | Сообщение # 29
|
|
|
Цитата olehkolodiy20 ( ) Здравствуйте. Перестала работать зарядка DC18RC S.Вообще нет индикации.Начал очень сильно греется елемент с обозначением IC201( G5AEJ).
Я так понимаю, что ето линейный стабилизатор, но не могу понять на какое напряжения.
Не могли б подсказать как его проверить правильно и где можно такой достать? Жаль из-за какой-то мелкой запчасти покупать новую зарядку.
Решили проблему с зарядками? У меня такая же проблемма, не могу ничего найти про етот стабилизотор напряжения, смд компоненты на плате проверил.
|
|
|
|
|
|
vlsi14
|
Дата: Среда, 02.06.2021, 11:57 | Сообщение # 30
|
|
|
Добрый день. Синие керамические конденсаторы (которых 4 штуки, из первого поста это темы) нужно обязательно ставить специального типа X1 Y1. Они связывают первичную и вторичную стороны, и к ним предъявляются повышенные требования по электро-пожаробезопасности.
Сообщение отредактировал vlsi14 - Среда, 02.06.2021, 11:57 |
|
|
|
|
