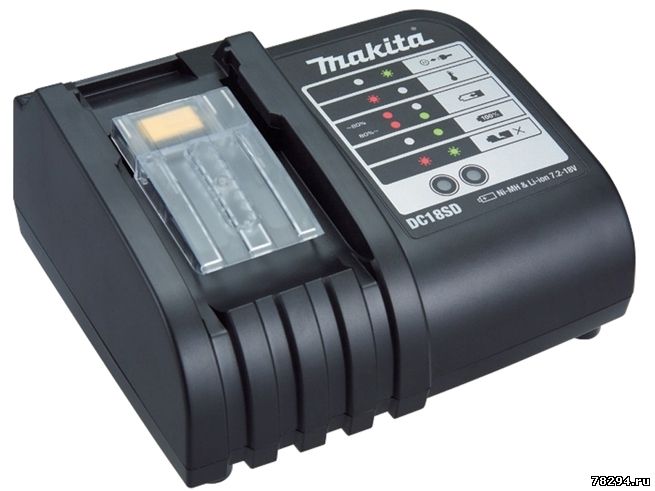

Переделка зарядного устройства Makita DC18SD
|
|
|
Anat78
|
Дата: Среда, 10.01.2018, 16:22 | Сообщение # 1
|
Администраторы
Anat78
Майор
- Сообщений:7020
- Репутация:58±
|
Переделка зарядного устройства Makita DC18SD на 220 вольт

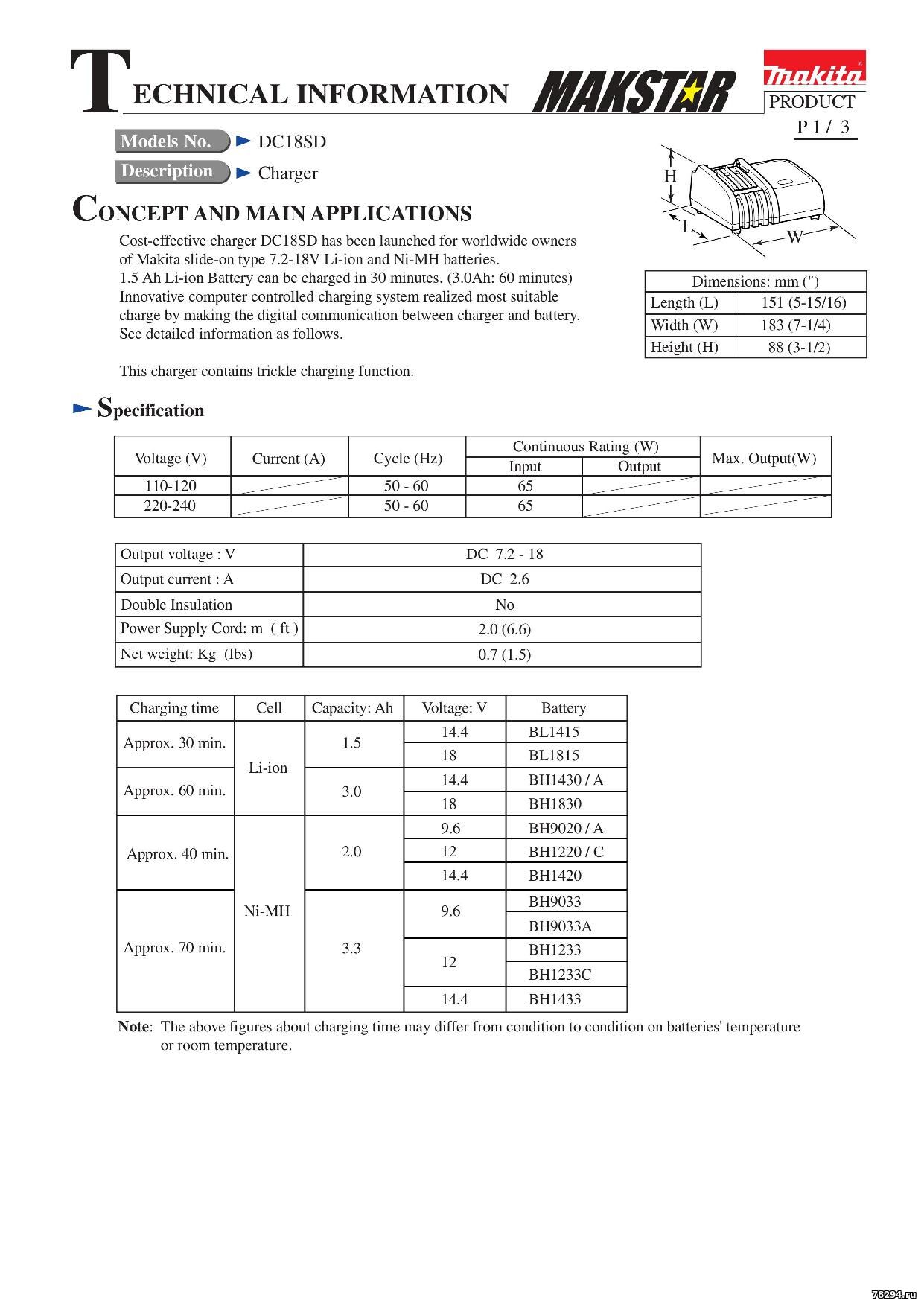

Makita DC18SD 630570-1 переделка на 220 вольт
Ток заряда 2,6А (таймер отключения заряда 130минут)
Потребляемая мощность 65вт
Заряжает батареи от 7 до 18 вольт, Li-Ion; Ni-Cd; Ni-MH

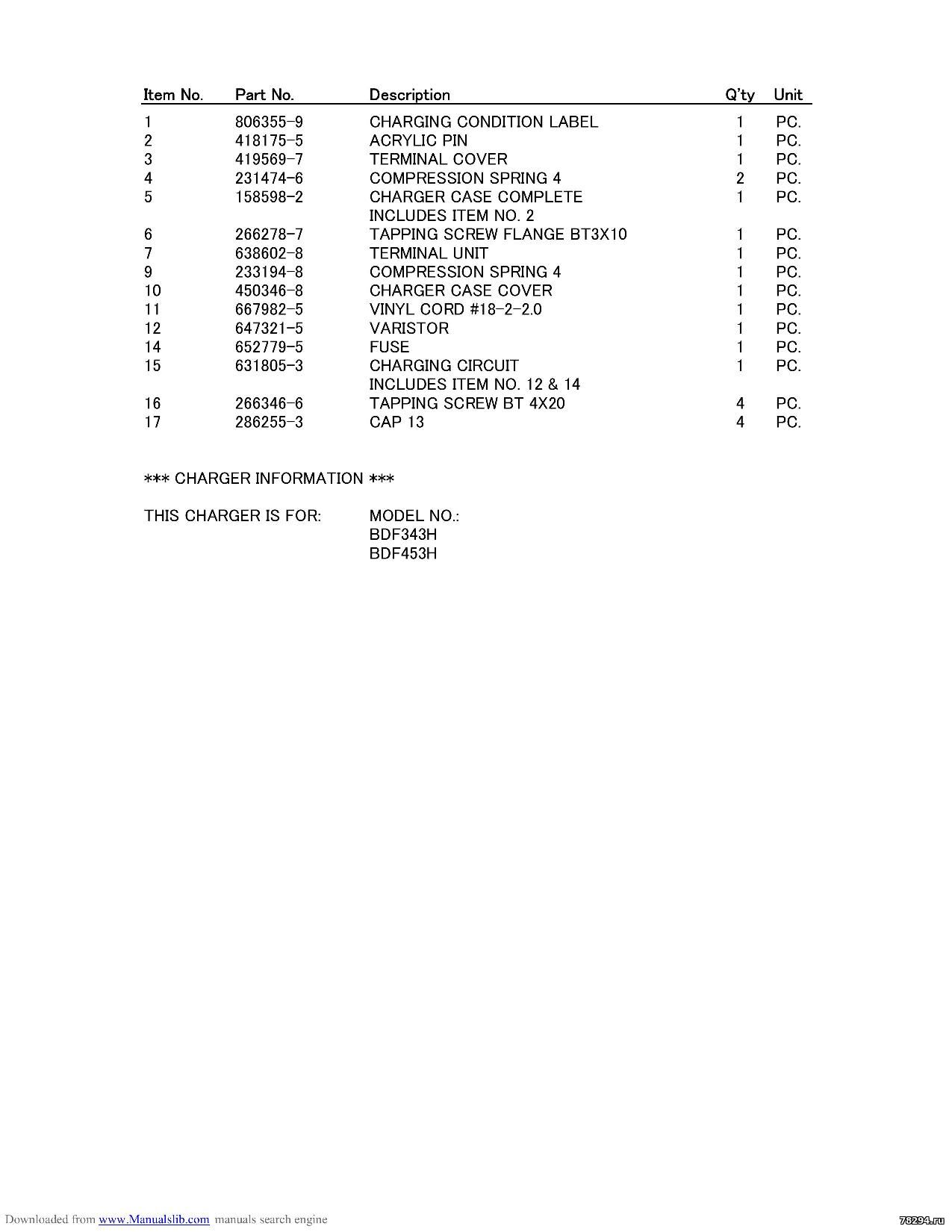

Модели аккумуляторов:
BL1830, BH2433, BH1433, BH1233, BH1233C, BH9033A, BH9033, BL1840, BL1815, BL1815N, BL1415, BL1415N, BH2420, BH1420, BH1220, BH1220C, BH9020A, BH9020, BL1820
Инструкция Makita DC18SD : https://www.manualslib.com/manual/97917/Makita.html

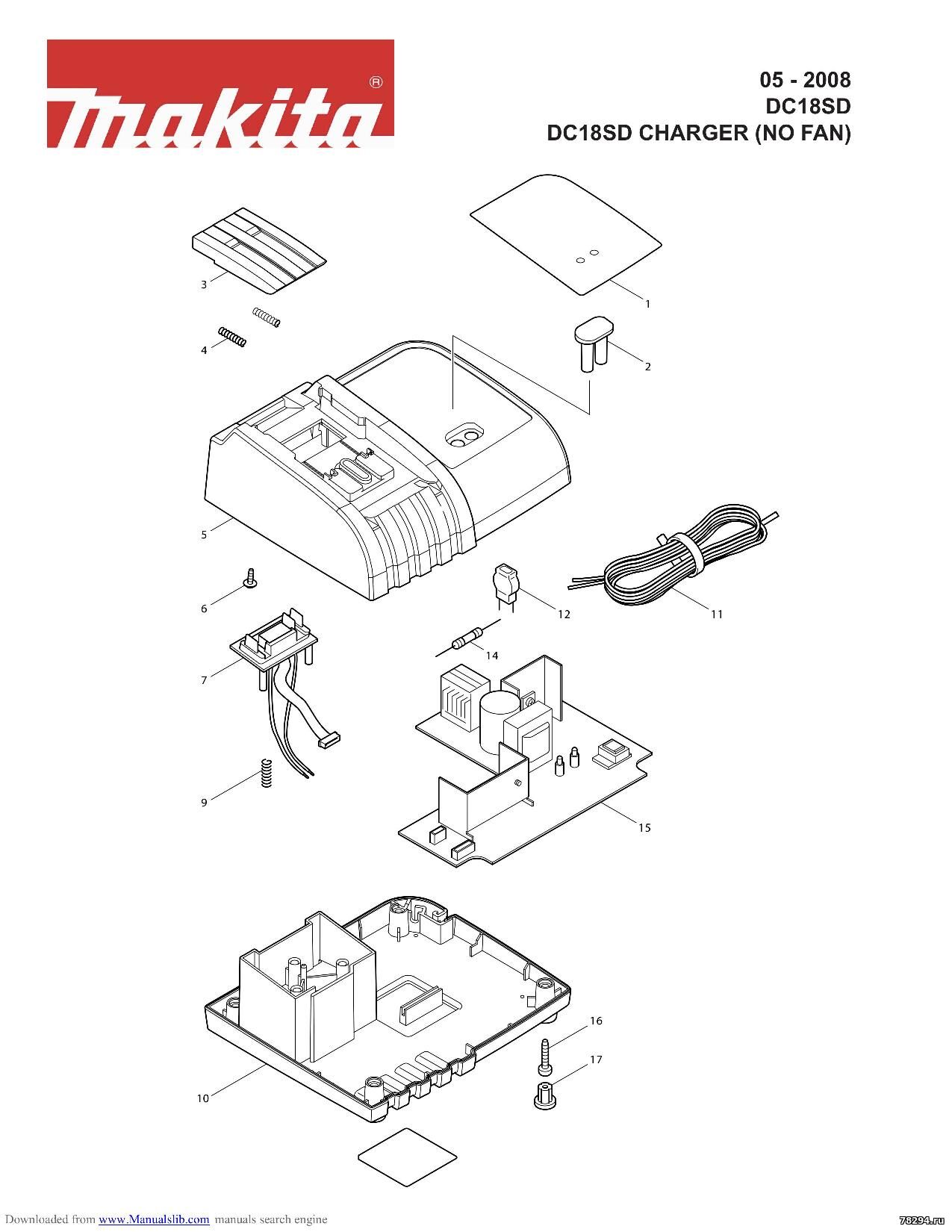

Для переделки Makita DC18SD на 220 вольт необходимо заменить следующие детали:

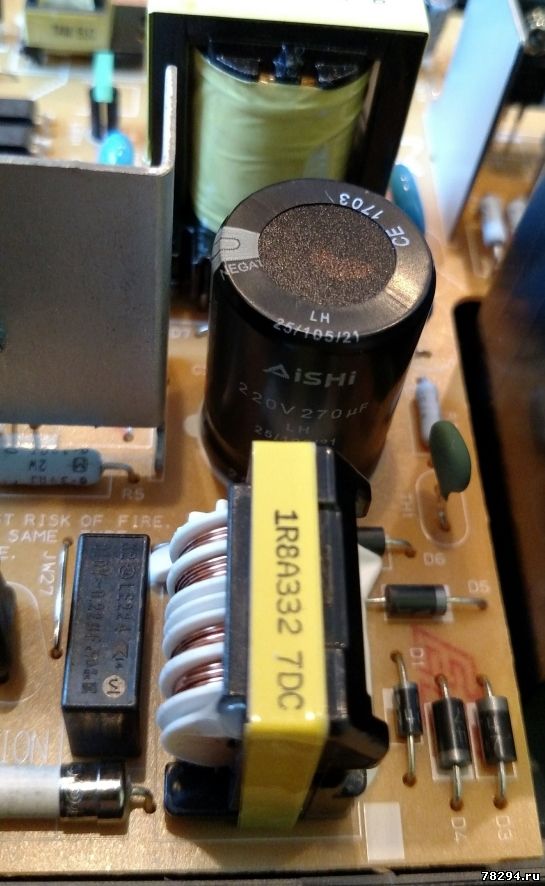

- Электролитический конденсатор (установлен 270мкФ 220В) заменить на 68(100)мкФ 400(450)В http://ali.pub/3v806u
- Электролитический конденсатор (установлен 22мкФ 250В) на 22(33)мкФ 400(450)В http://ali.pub/3wtz86
- Варистора (установлен 10K241) на 10К471 http://ali.pub/3v7wtw (либо аналог на 275-300В по переменке).

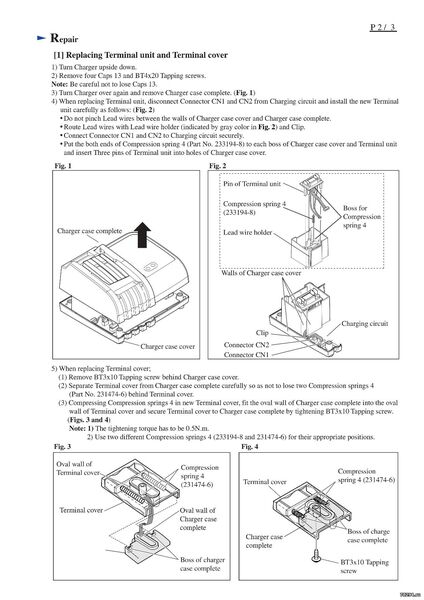

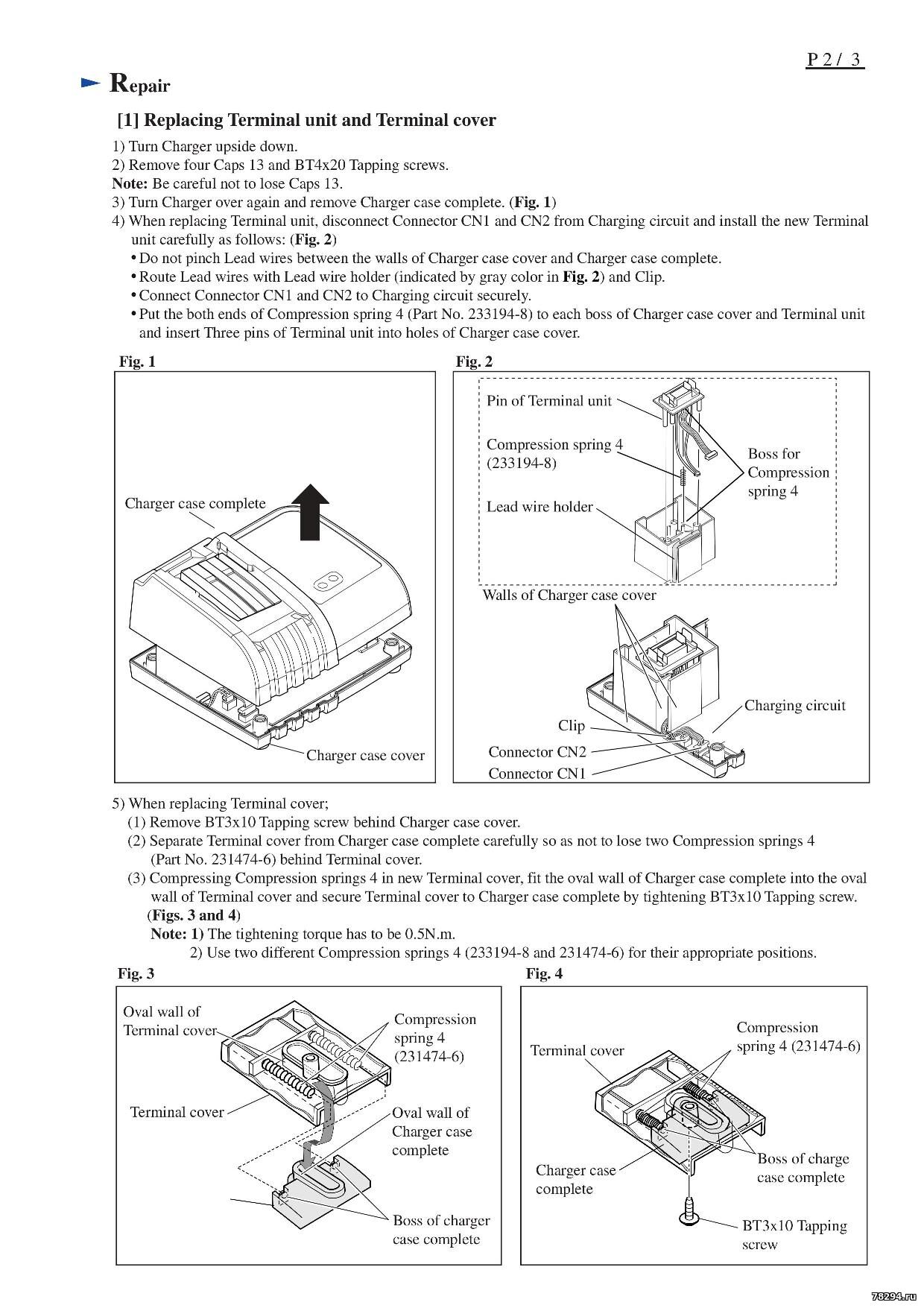

Вынимаем плату и меняем эти детали, обязательно соблюдаем полярность при установке нового электролитического конденсатора.
Меняем шнур полностью или только вилку. Шнур 1.8м с плоской вилкой 2х0.5мм (черный) http://ali.pub/5gdtk9
Собираем зарядное устройство в обратном порядке на забываем вставить все разъемы обратно.
По всем вопросам обращайтесь ко мне на почту 78294@mail.ru
Помогу с переделкой зарядных.
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
|
nickpastushok
|
Дата: Вторник, 10.12.2019, 18:34 | Сообщение # 3
|
|
|
Здравствуйте.

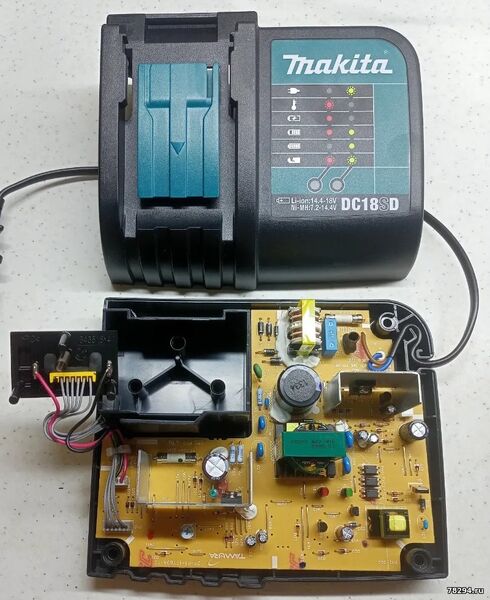

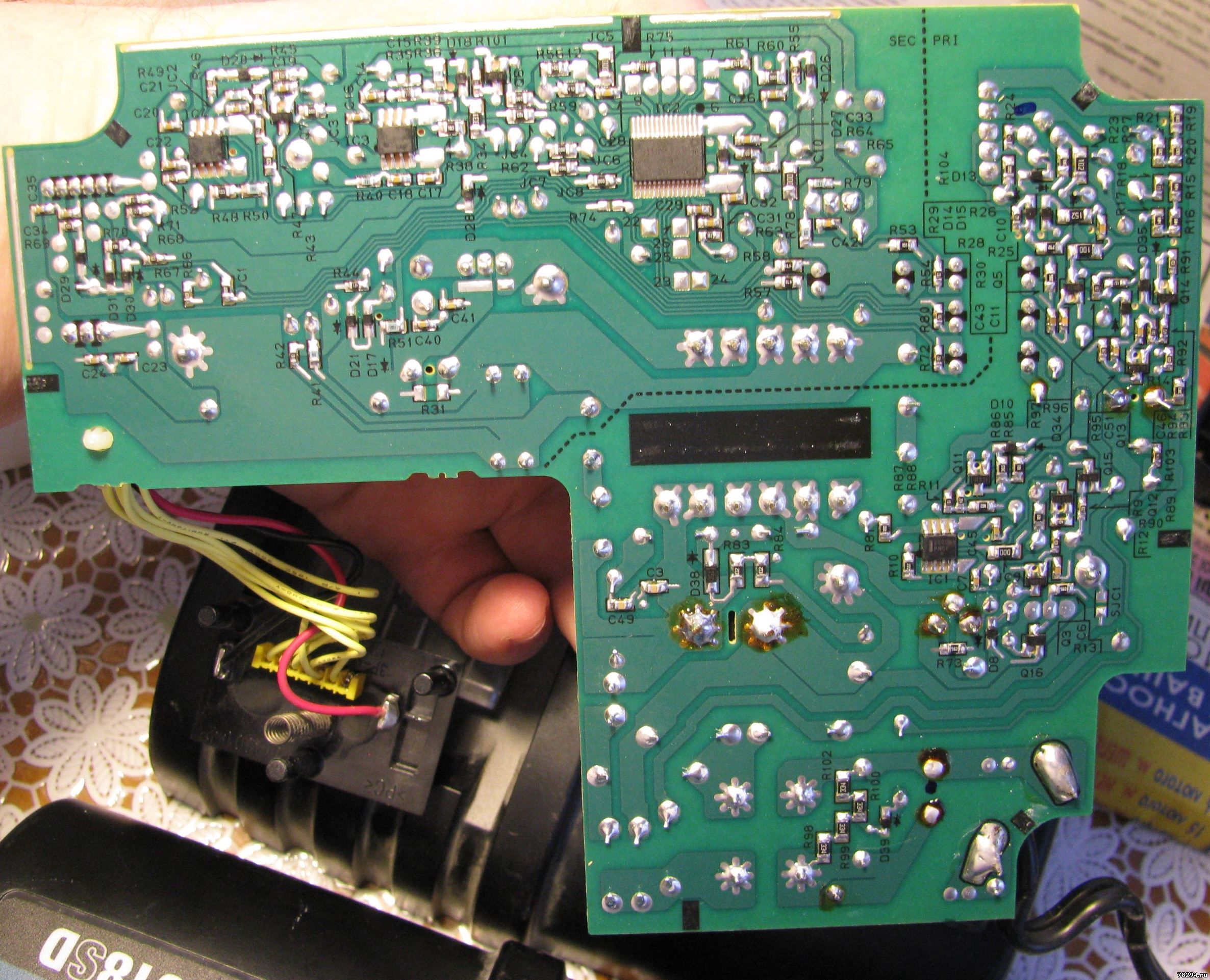

Принесли парочку таких зарядок с Америки на переделку с 110 на 220в. Печатные платы зарядок разные как и у Вас в двух сообщениях.
С варисторами наверное не буду заморачиваться, просто выпаял те что стояли для 110в. Если уж придираться , то по хорошему нужно и предохранитель менять на меньший номинал, и все цепи пересматривать, и транс вообще то так же этот для 220в не годится. Но меняем то что можем, обходясь меньшей кровью и надеясь на удачу. Вот на силовой транзистор внимание обратить нужно !
В одном зарядном стоит 2SK2543 , в другом TK8A50D, оба имеют примерно одинаковые параметры за исключением быстродействия (500В 8А 40Вт 0.75ом). Но вот 500В для варианта 220в (постоянка 310 и может быть до 350), это маловато, потому как в таких схемах транзистор должен быть, как минимум, на вдвое большее напряжение, чем то, которым питается (на индуктивности первички трансформатора оно увеличится как минимум в 2 раза). Нужен 700в-ый транзистор ! Проблема еще в том, что чем на больше вольт транзистор, тем у него больше емкость затвора (тем он медленней и требует больший ток для управления). У первого ёмкость затвора порядка 1300пФ, а у второго 800пФ. Транзистор то легко купить, хоть на 800в, хоть на 900в, но вот тогда у него емкость затвора будет уже за 2000пФ. Но для 220в питания, поскольку напряжение в 2 раза выше, значить средний ток потребления будет в 2 раза меньше, посему если мы возьмем транзистор на меньший ток то и емкость затвора у него будет меньше, так что можно было бы и подобрать из 800в -ых на меньший ток , но так же с емкостью порядка 800-1300пФ. Вот только стремно брать транзистор на меньший ток, ведь его импульсный ток меньшим наверняка не станет, кроме того он может быть еще и большим из за 110-вольтовой версии силового трансформатора, который мы заставляем работать на 220в.
Короче, я подобрал и прикупил STP8NK80 (800v 6.2A 30W 1320pF 1.5ом), но поскольку он на рынке был один, то пришлось второй покупать на меньшее напряжение. Второй STP6NK60 (600v 6A 32W 905pF 1.2ом). Оба транзистора на меньший ток, и это таки немного стремно, и хоть из названия первого вроде как понятно что он на 8А , но по факту на 6А :-( . Второй к сожалению на 600в, что прям таки впритык, без всякого запаса, точнее сказать, только с расчетом на технологический запас самого транзистора. Замечательный транзистор STP10NK80 (800v 9A 40W 2180pF 0.9ом) имеет великолепные параметры, но к сожалению почти в 2 раза большую емкость затвора, посему его ставить так же стремно. И даже 700в его версия имеет 2000пФ, Только еще 600в-ую STP10NK60 (600v 10A 35W 1370pF 1.2ом) можно попробовать вместо STP6NK60, но опять таки та же проблема, на низкое напряжение он рассчитан. Но все же даже и 600в-ый много лучше чем 500в-ый, ибо хотя бы впритык но уже не с 100в-ым перегрузом, уже есть надежда что выдержит.
|
|
|
|
|
|
nickpastushok
|
Дата: Воскресенье, 15.12.2019, 18:43 | Сообщение # 4
|
|
|
Здравствуйте.
Вот я тут писал что купил STP8NK80 (800v 6.2A 30W 1320pF 1.5ом) и парочку STP6NK60 (600v 6A 32W 905pF 1.2ом), но слепой я по ходу , и лупа была в кармане , но заболтался с продавцом и не посмотрел что он мне дает. По факту оказались FQPF8N80C (800v 8A 59W 2050pF 1.55ом) и FQPF6N60C (600v 5.5A 40W 810pF 2ом). По ходу для продавцов все равно что там, STP или FQPF, главное чтобы было 8N80 и 6N60. Параметры в общем то близки,по мощности даже лучшие, но немного не такие и не в лучшую для меня сторону, ток меньше, сопротивление больше, емкость затвора больше. У FQPF8N80C емкость аж за 2000пФ, прям как в STP10NK80. Как я понял, на местном рынке мне другого не купить, придется ставить что есть. Так и поступил, и еще и с аккумулятором трабл, тот что мне оставили, дохлый совсем , черз минуту ошибку выдавал, а когда товарищ приехал уже забирать зарядки, чтобы проверить, почти заряженный с собой взял, посему на нагрев транзисторы проверить или сравнить как то не удалось. Как есть и забрал, но за 5 минут заряда транзистор FQPF6N60C за 40С зашел точно. Теперь вот и гадаю, будет ли нормально работать. Теперь вот мне кажется что нужно было ставить имеющиеся у меня STP10NK60, было бы по спокойней, все же там меньше сопротивление перехода. А может быть действительно они одно и то же, что STP что FQPF, по факту такой разброс параметров что именем производителя можно пренебрегать и спокойно ставить что есть.
С уважением Николай
Сообщение отредактировал nickpastushok - Воскресенье, 15.12.2019, 19:18 |
|
|
|
|
|
nickpastushok
|
Дата: Воскресенье, 15.12.2019, 18:53 | Сообщение # 5
|
|
|
tot
|
|
|
|
|
|
nickpastushok
|
Дата: Воскресенье, 15.12.2019, 18:56 | Сообщение # 6
|
|
|
|
|
|
|
|
|
rubilnika
|
Дата: Пятница, 17.01.2020, 01:37 | Сообщение # 7
|
|
|
Здраствуйте. Сильно не пинайте, я не так силен в этом. Но я так и не понял что точно менять надо, хоть и перечитал несколько раз.
Есть такая зарядка, плата желтая Tamura. Про веристор и конденсаторы понятно, а вот про силовой транзистор нет. Его тоже надо менять? Стоит TK8A50D. И если менять, то на какой? Еще кроме него что-то менять надо?
Заранее спасибо
|
|
|
|
|
|
Anat78
|
Дата: Пятница, 17.01.2020, 15:54 | Сообщение # 8
|
Администраторы
Anat78
Майор
- Сообщений:7020
- Репутация:58±
|
Цитата rubilnika (  ) Стоит TK8A50D
Остальное менять по инструкции: http://www.78294.ru/forum/6-70-159-16-1515583333
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
din-anton
|
Дата: Суббота, 03.10.2020, 18:10 | Сообщение # 9
|
|
|
Спасибо, переделал. Всё работает уже 3 месяца. Менял всё по списку. кроме транзистора - рекомендуемый не нашел, а нашел его аналог STF9NK90Z (работает отлично, радиатор греется не выше 40 С)
|
|
|
|
|
|
alekseidik79
|
Дата: Воскресенье, 27.12.2020, 16:51 | Сообщение # 10
|
|
|
Цитата Anat78 ( ) Для переделки Makita DC18SD на 220 вольт необходимо заменить следующие детали:- Электролитический конденсатор (установлен 270мкФ 220В) заменить на 68(100)мкФ 400(450)В http://ali.pub/3v806u,- Электролитический конденсатор (установлен 22мкФ 250В) на 22(33)мкФ 400
По тутошним фотам если правильно понял платы отличаются версии 120в и 220в, а конкретно что бросилось в глаза - питалово шимки ( залачена опознать не удалось) силовой части на моём 220в версии идёт через стабы D32-D36 (31-35в) ! и стоят С5 47*35в и С12 10*25в.
Сообщение отредактировал alekseidik79 - Воскресенье, 27.12.2020, 17:02 |
|
|
|
|
|
vitalik
|
Дата: Четверг, 24.06.2021, 18:29 | Сообщение # 11
|
|
|

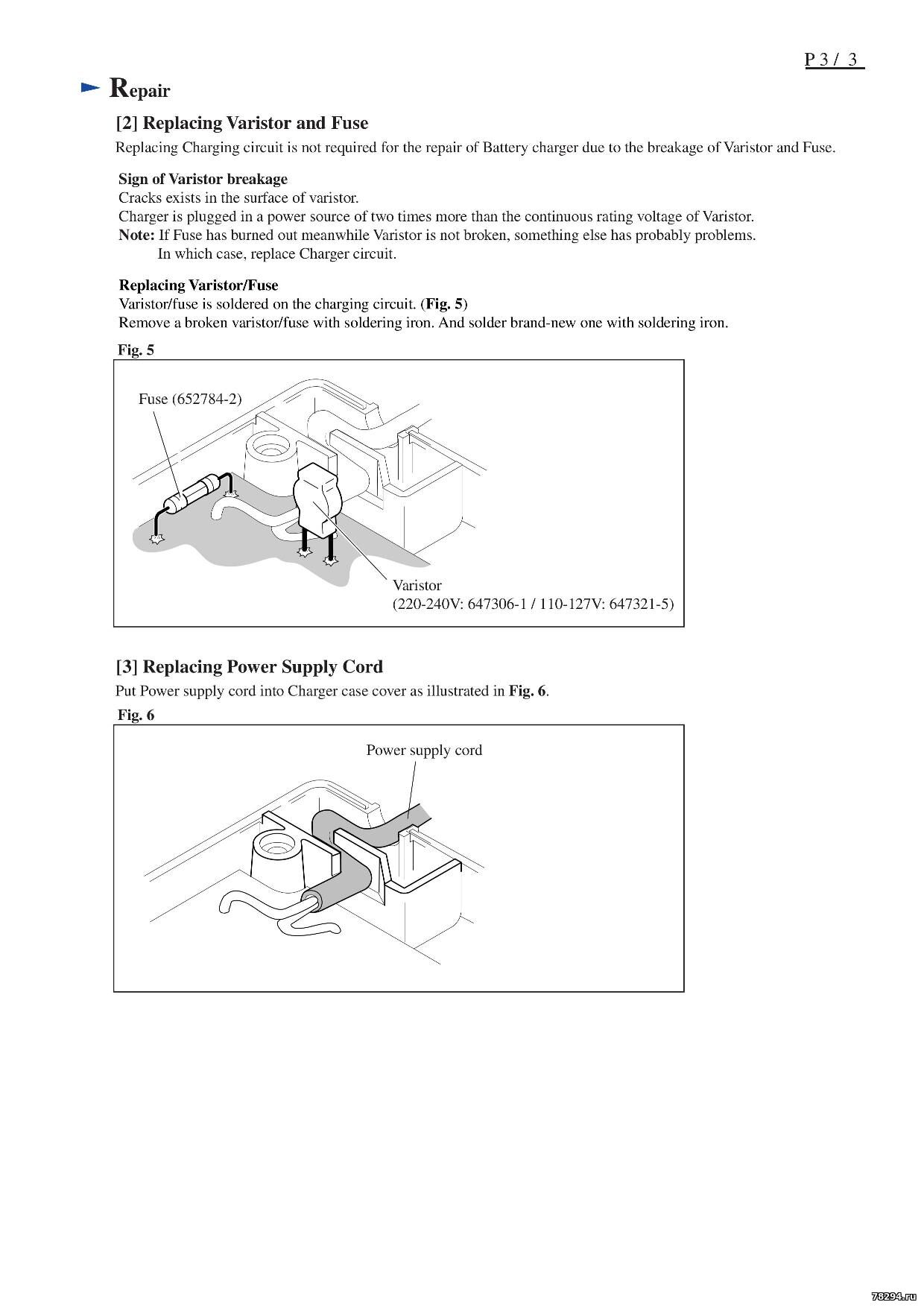

Добрый день подскажите Керамические высоковольтные конденсаторы их 4 штуки их менять не нужно? варистор в модели DC18SD он один возле предохранителя?
Спасибо.
Сообщение отредактировал vitalik - Четверг, 24.06.2021, 19:10 |
|
|
|
|
|
Anat78
|
Дата: Четверг, 24.06.2021, 22:46 | Сообщение # 12
|
Администраторы
Anat78
Майор
- Сообщений:7020
- Репутация:58±
|
1. можно не менять
2. варистор возле предохранителя да
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
egor
|
Дата: Четверг, 23.09.2021, 14:15 | Сообщение # 13
|
|
|
Здравствуйте, подскажите пожалуйста, реально ли переделать данное зарядное для питания постоянным напряжением в пределах 20-30В?
|
|
|
|
|
|
Anat78
|
Дата: Четверг, 23.09.2021, 15:22 | Сообщение # 14
|
Администраторы
Anat78
Майор
- Сообщений:7020
- Репутация:58±
|
Да конечно, без проблем, но лучше использовать внешний адаптер 24->150В
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
aaatryaaa
|
Дата: Четверг, 02.12.2021, 13:47 | Сообщение # 15
|
|
|
Здравствуйте.Подскажите пожалуйста ,где взять схему на Макита dc18sd.У меня пробило транзистор q2s и я не знаю каким аналогом заменить или может знаете,чем заменить тот,что вы указали К3113В,ничего похожего или его аналог я не нашел.Спасибоs
|
|
|
|
|
|
Anat78
|
Дата: Четверг, 02.12.2021, 13:54 | Сообщение # 16
|
Администраторы
Anat78
Майор
- Сообщений:7020
- Репутация:58±
|
К3113В - можно купить здесь: https://alli.pub/6reu3j
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
zhekae29
|
Дата: Вторник, 28.12.2021, 16:48 | Сообщение # 17
|
Пользователи
zhekae29
Рядовой
- Сообщений:53
- Репутация:2±
|
Подскажите пожалуйста, какие транзисторы Q16 и Q3, и диод D8 стоят в этой модификации платы.
Сообщение отредактировал zhekae29 - Вторник, 28.12.2021, 16:51 |
|
|
|
|
|
dimas201039
|
Дата: Пятница, 28.01.2022, 15:01 | Сообщение # 18
|
|
|
День добрый, сгорел резистор R14, подскажите какое у него сопротивление
Спасибо)
Вот, пожалуйста
Сообщение отредактировал dimas201039 - Пятница, 28.01.2022, 15:02 |
|
|
|
|
|
Anat78
|
Дата: Вторник, 01.02.2022, 10:58 | Сообщение # 19
|
Администраторы
Anat78
Майор
- Сообщений:7020
- Репутация:58±
|
R4 = 12ом
R14 - 3R3
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
zhekae29
|
Дата: Воскресенье, 06.02.2022, 19:46 | Сообщение # 20
|
Пользователи
zhekae29
Рядовой
- Сообщений:53
- Репутация:2±
|
Цитата Anat78 ( ) А у вас какая именно версия платы? фото?
|
|
|
|
|
|
Ivan45
|
Дата: Вторник, 08.03.2022, 02:34 | Сообщение # 21
|
Пользователи
Ivan45
Рядовой
- Сообщений:10
- Репутация:0±
|
Доброе время суток. Можно ли в даной зарядке поставить транзистор FQPF 10N60C ?
|
|
|
|
|
|
Anat78
|
Дата: Вторник, 08.03.2022, 08:52 | Сообщение # 22
|
Администраторы
Anat78
Майор
- Сообщений:7020
- Репутация:58±
|
нет
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
Ivan45
|
Дата: Вторник, 08.03.2022, 12:16 | Сообщение # 23
|
Пользователи
Ivan45
Рядовой
- Сообщений:10
- Репутация:0±
|
День добрий, подскажите, где можно прочитать, что обозначают первие букви FQPF? Почему нельзя ставить их в БП зарядки?
|
|
|
|
|
|
Anat78
|
Дата: Среда, 09.03.2022, 11:13 | Сообщение # 24
|
Администраторы
Anat78
Майор
- Сообщений:7020
- Репутация:58±
|
https://static.chipdip.ru/lib/291/DOC000291603.pdf
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
sinus50hz
|
Дата: Среда, 27.07.2022, 22:48 | Сообщение # 25
|
|
|
Переделал зарядку, до переделки кто то уже включал в 220,
был сгоревший предохранитель и варистор, остальное в порядке.
Смущает только что дежурка вместе с миганием зелёного светодиода
издаёт звуки похожие на сирену из французского фильма такси.
На 110 вольт тоже пиликает но тише, только на 70 вольт затихает.
Нашёл схему дежурки на каком то форуме, соответствие не проверял.
Может у кого мысли появятся как исправить...
 Добавлено (01.11.2022, 14:33)
---------------------------------------------
Зарядку потестил после переделки, пока работает.
Автору спасибо !
Сообщение отредактировал sinus50hz - Среда, 27.07.2022, 23:02 |
|
|
|
|
|
Константан
|
Дата: Вторник, 27.12.2022, 17:59 | Сообщение # 26
|
|
|
Доброго всем. Погорело две зарядки данного типа. В одной сгорел силовой транзистор и предохранитель, со второй все гораздо сложнее. Поэтому заморочился и сривовал силовую часть схемы. Погорели зарядки по причине попадания металлических опилок от болгарок на производстве. Схему проверяйте, возможно есть ошибки.
|
|
|
|
|
|
|
|
Anat78
|
Дата: Пятница, 11.08.2023, 21:18 | Сообщение # 29
|
Администраторы
Anat78
Майор
- Сообщений:7020
- Репутация:58±
|
R6 - в цепи затвора 60 ом
25вольт стабилитрон
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
zhekae29
|
Дата: Воскресенье, 13.08.2023, 08:47 | Сообщение # 30
|
Пользователи
zhekae29
Рядовой
- Сообщений:53
- Репутация:2±
|
Подскажите плиз какой мосфет стоит в европейской версии этого зарядного.
|
|
|
|
|
