Переделка зарядного Makita DC10WD на 220
|
|
|
Anat78
|
Дата: Вторник, 19.12.2017, 14:53 | Сообщение # 1
|
Администраторы
Anat78
Майор
- Сообщений:7020
- Репутация:58±
|
Переделка зарядного Makita DC10WD с 110 на 220 вольт
Заряжает слайдерные батареи макита 10,8-12 вольт током 2 Ампера
Потребляемая мощность 33Вт
Инструкция Makita DC10WD : https://www.manualslib.com/products/Makita-Dc10wd-5130551.html
Шильдик:
Переделка:
Доступно только для пользователей
По всем вопросам обращайтесь ко мне на почту 78294@mail.ru
Помогу с переделкой зарядных.
Поддержать развитие сайта можно здесь: http://serov1.ucoz.net/forum/0-0-0-36
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
|
zhekae29
|
Дата: Воскресенье, 10.01.2021, 12:45 | Сообщение # 3
|
Пользователи
zhekae29
Рядовой
- Сообщений:53
- Репутация:2±
|
Доступно только для пользователей
|
|
|
|
|
|
tamidos
|
Дата: Понедельник, 30.05.2022, 09:29 | Сообщение # 4
|
|
|
У меня силовой стоит на 400вольт 87мкф, его надо менять
Варистор стоит tvr10471 470вольт
|
|
|
|
|
|
Anat78
|
Дата: Понедельник, 30.05.2022, 12:13 | Сообщение # 5
|
Администраторы
Anat78
Майор
- Сообщений:7020
- Репутация:58±
|
менять не надо, можно включать
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
admin3519
|
Дата: Воскресенье, 17.07.2022, 23:48 | Сообщение # 6
|
|
|
Всем доброго дня. Сгорел Makita DC10WD. Плата 2P-P1-17508A/1. Сгорел ШИМ контроллер в корпусе SOT-23-6. Не как подобрать не получается. Какой то не стандартный. На разных сайтах пробовал. На нем маркировка 72 00 67.. На всех схемах, ШИМ работает с одной оптопарой. Этот работает с двумя.
Сообщение отредактировал admin3519 - Воскресенье, 17.07.2022, 23:49 |
|
|
|
|
|
Anat78
|
Дата: Понедельник, 18.07.2022, 09:54 | Сообщение # 7
|
Администраторы
Anat78
Майор
- Сообщений:7020
- Репутация:58±
|
фото?
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
ibdekost
|
Дата: Четверг, 18.08.2022, 12:58 | Сообщение # 8
|
|
|
Всем привет! Тоже Makita DC10WD со штатов.
Силовой стоит на 400v 82uf
Варистор стоит tvr10471
правильно ли я смотрю, силовой это самый большой справа на фото коричневы, варистор слева желтый
Как писали выше я могу смело включать, он на 220 будет работать и так?
Сообщение отредактировал ibdekost - Четверг, 18.08.2022, 13:00 |
|
|
|
|
|
Anat78
|
Дата: Четверг, 18.08.2022, 13:06 | Сообщение # 9
|
Администраторы
Anat78
Майор
- Сообщений:7020
- Репутация:58±
|
Все верно, можно включать в 220в
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
serega0680
|
Дата: Воскресенье, 06.11.2022, 13:02 | Сообщение # 10
|
|
|
Доброго времени суток. Вздулся конденсатор и выгорело сопротивление R108, могу ли я узнать какой номинал у него. Заранее спасибо
Сообщение отредактировал serega0680 - Воскресенье, 06.11.2022, 13:08 |
|
|
|
|
|
Anat78
|
Дата: Понедельник, 07.11.2022, 16:17 | Сообщение # 11
|
Администраторы
Anat78
Майор
- Сообщений:7020
- Репутация:58±
|
R108 - 0,75ом
проверьте еще предохранитель и варистор, силовой транзистор и обвязку
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
serega0680
|
Дата: Понедельник, 07.11.2022, 16:42 | Сообщение # 12
|
|
|
Варистор в порядке. Предохранитель сдох однозначно. Ещё вышел из строя полевой транзистор. Спасибо за ответ.
|
|
|
|
|
|
ASPetrovich
|
Дата: Суббота, 26.11.2022, 02:10 | Сообщение # 13
|
Пользователи
ASPetrovich
Рядовой
- Сообщений:50
- Репутация:3±
|
Вечер добрый.
У меня вопрос по этому зарядному. Принесли со взорвавшимся высоковольтным электролитом. Все залито внутренностями конденсатора.
Отмыл, поставил другой. Зарядка включилась, моргает зеленый индикатор. Вроде все нормально.
Ставлю аккумулятор BL1021B. Загорается красный индикатор, зеленый тухнет, пошел процесс заряда.
Через какое-то время начинают поочередно мигать красный и зеленый индикаторы, авария батареи.
Снимаю аккумулятор. Если снять сразу как загорится авария батареи, то опять начинает мигать зеленый индикатор, штатный режим включения в сеть.
Долгая предыстория, теперь вопрос. Может ли так вести себя аккумулятор, если в момент когда мне его принесли на нем было 5 вольт?
Не мог ли он уйти в блокировку?
После снятия аккумулятора с зарядки после того, как загорается авария, напряжение на нем 11,5 вольт примерно. Вроде как он зарядился и встроенная плата индикации
показывает полный заряд. Второго аккумулятора нет, поэтому не могу определиться на что грешить, на зарядку или на аккумулятор.
Я склоняюсь к проблеме в аккумуляторе, но как в этом точно убедится, не знаю.
Может у кого было что-то похожее, в чем проблема?
|
|
|
|
|
|
Anat78
|
Дата: Суббота, 26.11.2022, 10:19 | Сообщение # 14
|
Администраторы
Anat78
Майор
- Сообщений:7020
- Репутация:58±
|
чините акб
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
ASPetrovich
|
Дата: Суббота, 26.11.2022, 12:37 | Сообщение # 15
|
Пользователи
ASPetrovich
Рядовой
- Сообщений:50
- Репутация:3±
|
А можно уточнить, что значит чинить акб? замена платы? записалась ошибка или что-то другое?
Сами аккумуляторы я проверил, внутреннее сопротивление у всех примерно 13 мОм, напряжение 3,7 вольта.
Вроде сами акб нормальные, не вижу в них проблемы...
Сообщение отредактировал ASPetrovich - Суббота, 26.11.2022, 12:38 |
|
|
|
|
|
ASPetrovich
|
Дата: Суббота, 26.11.2022, 12:49 | Сообщение # 16
|
Пользователи
ASPetrovich
Рядовой
- Сообщений:50
- Репутация:3±
|
Цитата serega0680 (  ) Вздулся конденсатор и выгорело сопротивление R108, могу ли я узнать какой номинал у него.
|
|
|
|
|
|
day_walker
|
Дата: Понедельник, 09.01.2023, 19:37 | Сообщение # 17
|
|
|
Добрый вечер, я купил dc10wd 110v. Конденсатор 400 В, 82 u. Варистор 10471, нужно ли еще что-то менять на плате? или просто поменять кабель и подключить в розетку 220 В?
|
|
|
|
|
|
Anat78
|
Дата: Понедельник, 16.01.2023, 08:27 | Сообщение # 18
|
Администраторы
Anat78
Майор
- Сообщений:7020
- Репутация:58±
|
варистор вернуть обратно, заменить только вилку
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
valik1979
|
Дата: Пятница, 31.03.2023, 01:50 | Сообщение # 19
|
|
|
Кто нибудь ШИМку менял? что за она? маркировка 72 00 24, может какая OB2272
? есть у меня OB2263 маркировка 63 ****, по лапам вроде совпадает

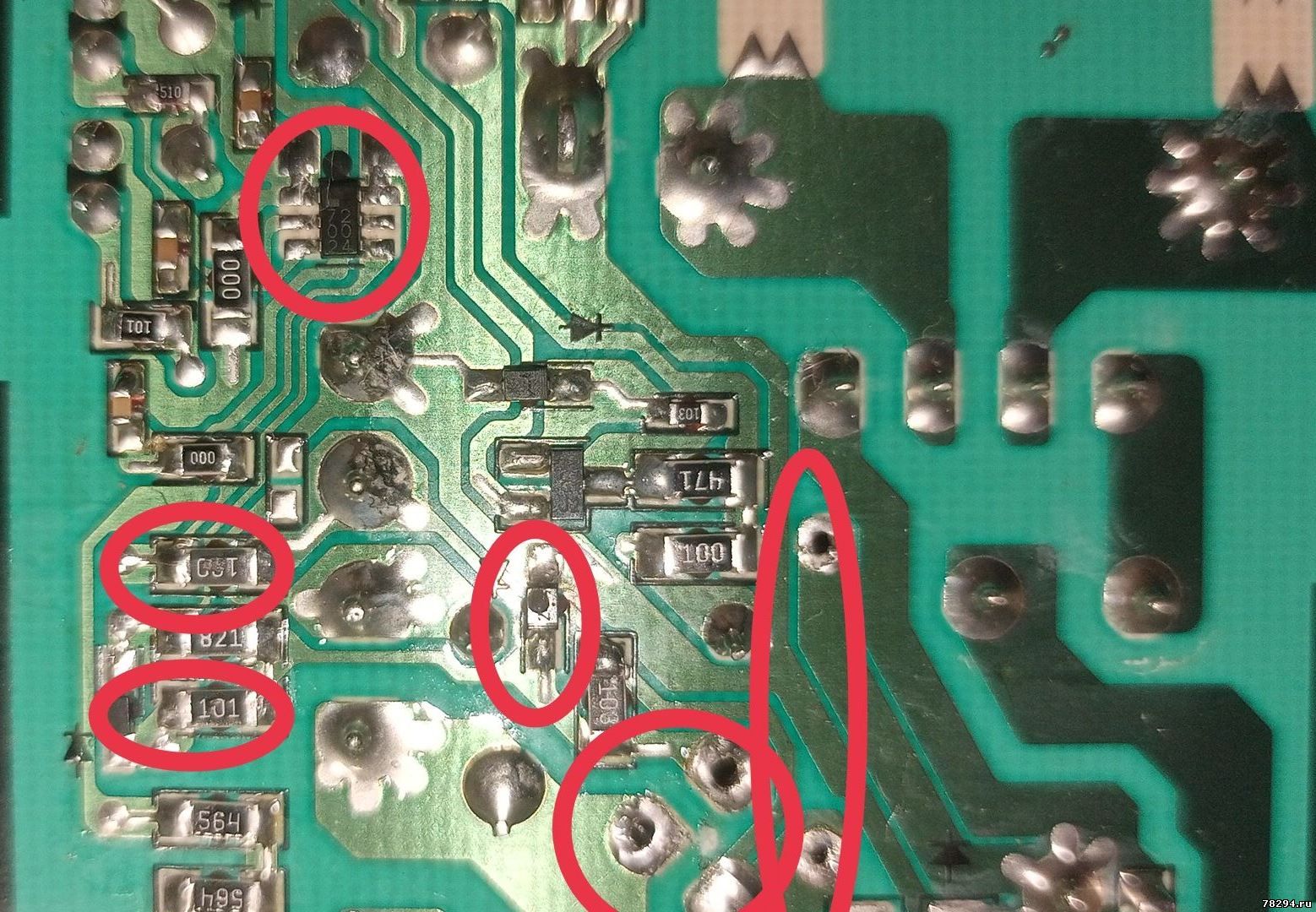

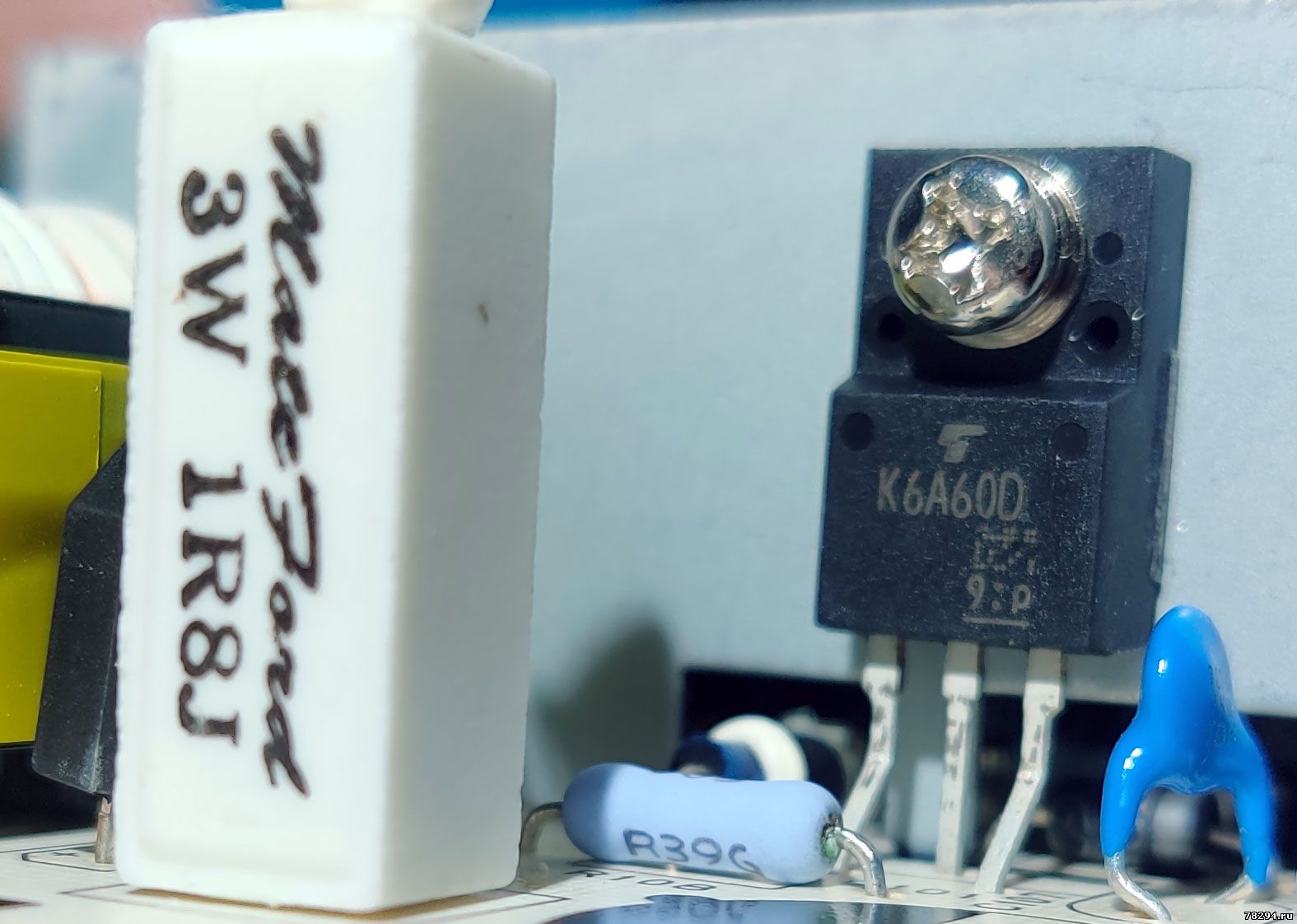

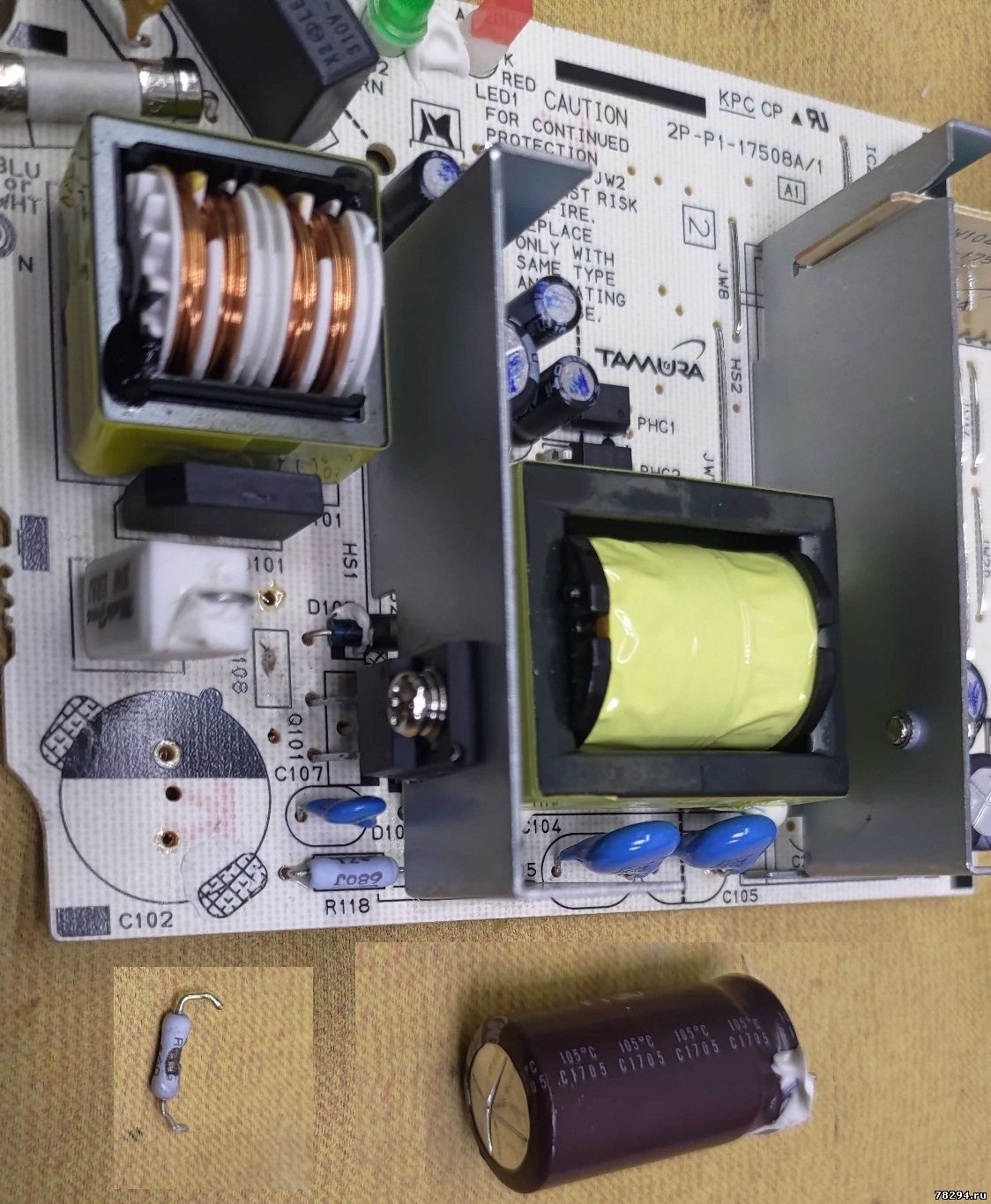

Вышедшие элементы:
|
|
|
|
|
|
Anat78
|
Дата: Пятница, 31.03.2023, 14:14 | Сообщение # 20
|
Администраторы
Anat78
Майор
- Сообщений:7020
- Репутация:58±
|
Цитата valik1979 ( ) что за она?
Таблица подбора шим по ногам:
https://vip-cxema.org/index.p....vyvodam
https://remont-aud.net/ic_power/
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
valik1979
|
Дата: Воскресенье, 02.04.2023, 00:50 | Сообщение # 21
|
|
|
найти бы схемку? Добавлено (14.04.2023, 17:25)
---------------------------------------------
может кто может сфоткать низ(со стороны пайки) высокую сторону?
|
|
|
|
|
