Зарядное Макита DC64WA 64Vmax ремонт и переделка
https://alii.pub/71yfjn?erid=2SDnjcVZhyL

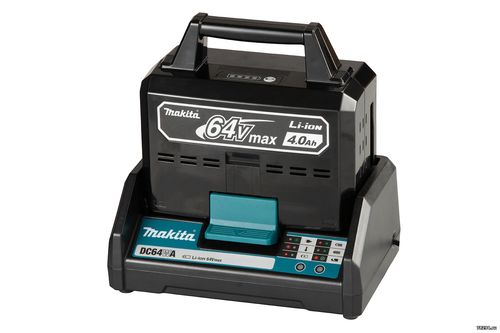

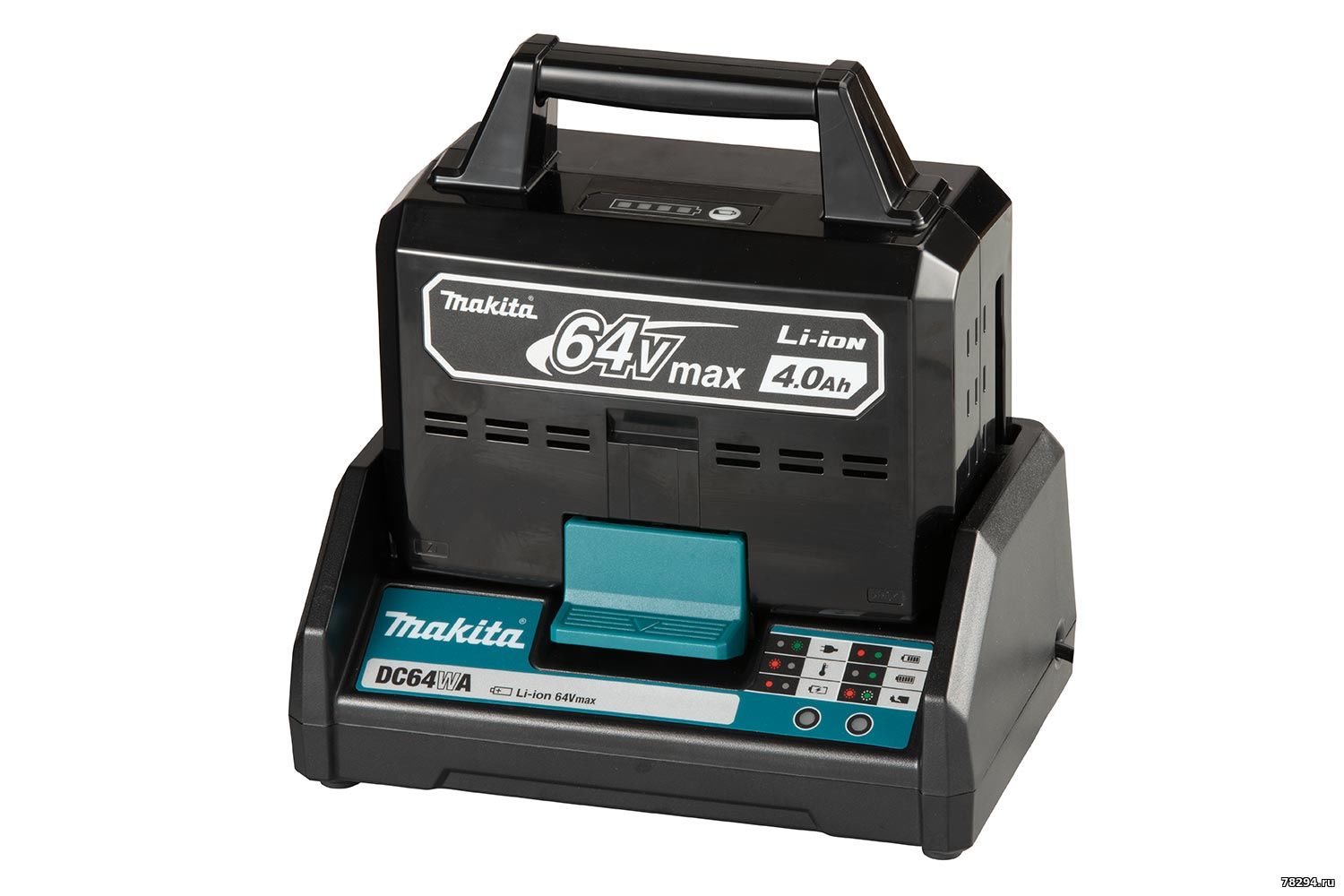

Разработано для зарядки литий-ионных аккумуляторов 64 Вмакс.
Примерно 120 минут для полной зарядки аккумулятора 4,0 Ач BL6440
Конкурентоспособность по цене улучшена за счет упрощенных функций
Индикатор состояния зарядки
Также доступно в версии с двумя напряжениями

Инструкция - https://media.makita.co.nz/_media/user-manuals/D/DC64WA-UG.pdf

Compatible with 64Vmax battery
Battery BL6440
Charge time 120min
Overall dimensions 145 x 226 x 95mm
Net weight (skin) 1.0kg

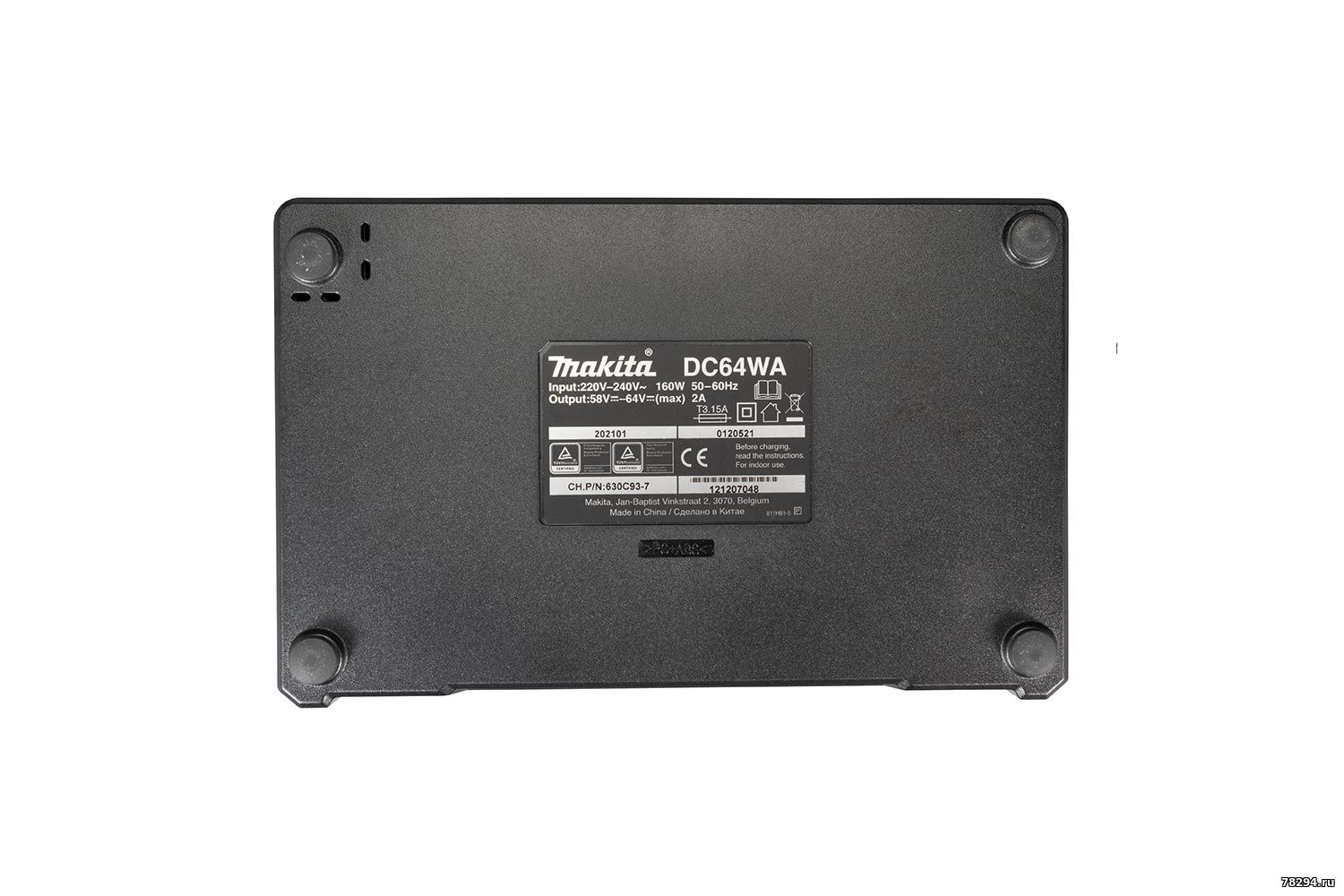

Continuous rating input 160W
Power supply cord 2.0m
Voltage 64V
Part number 191W25-4

191W19-9

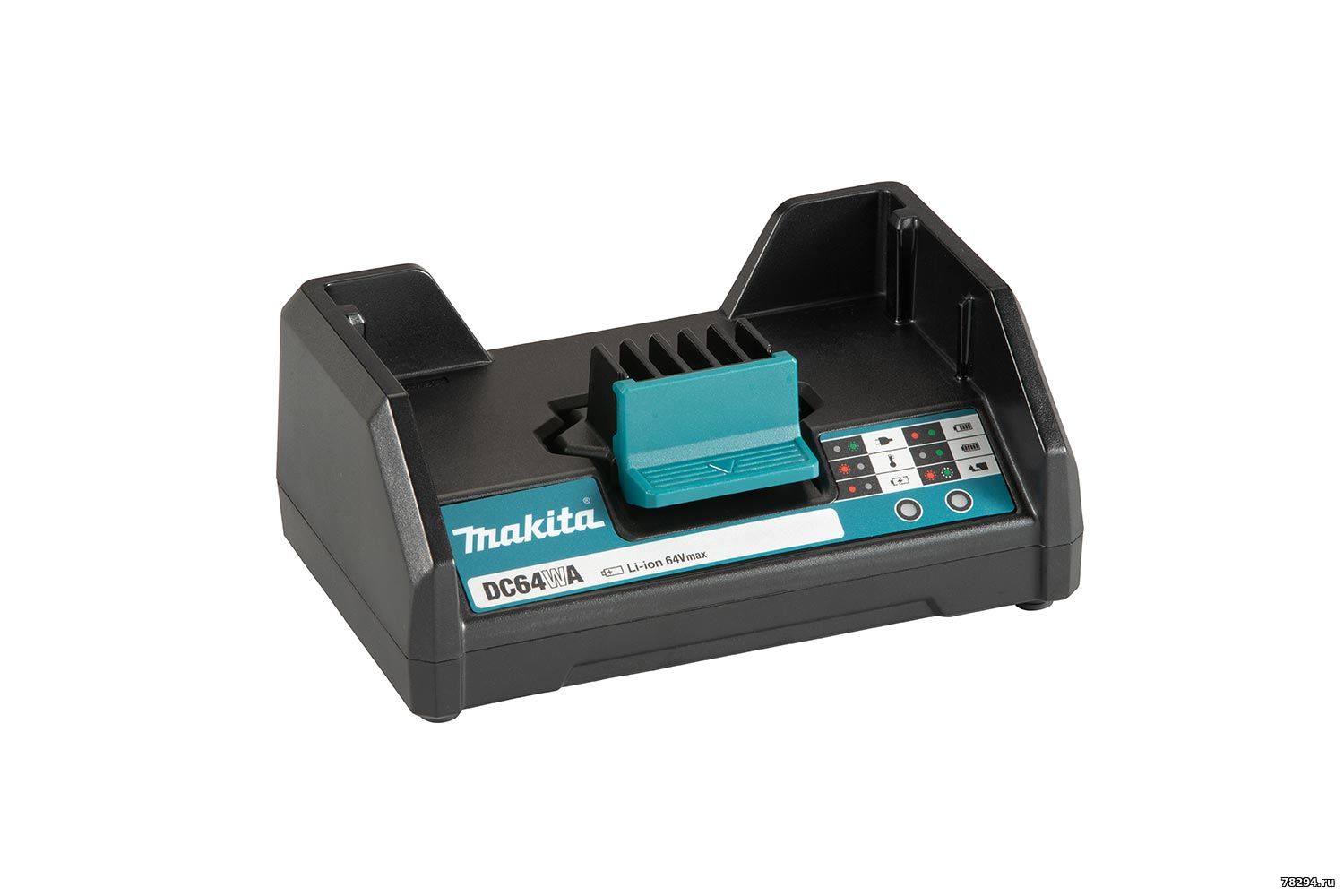

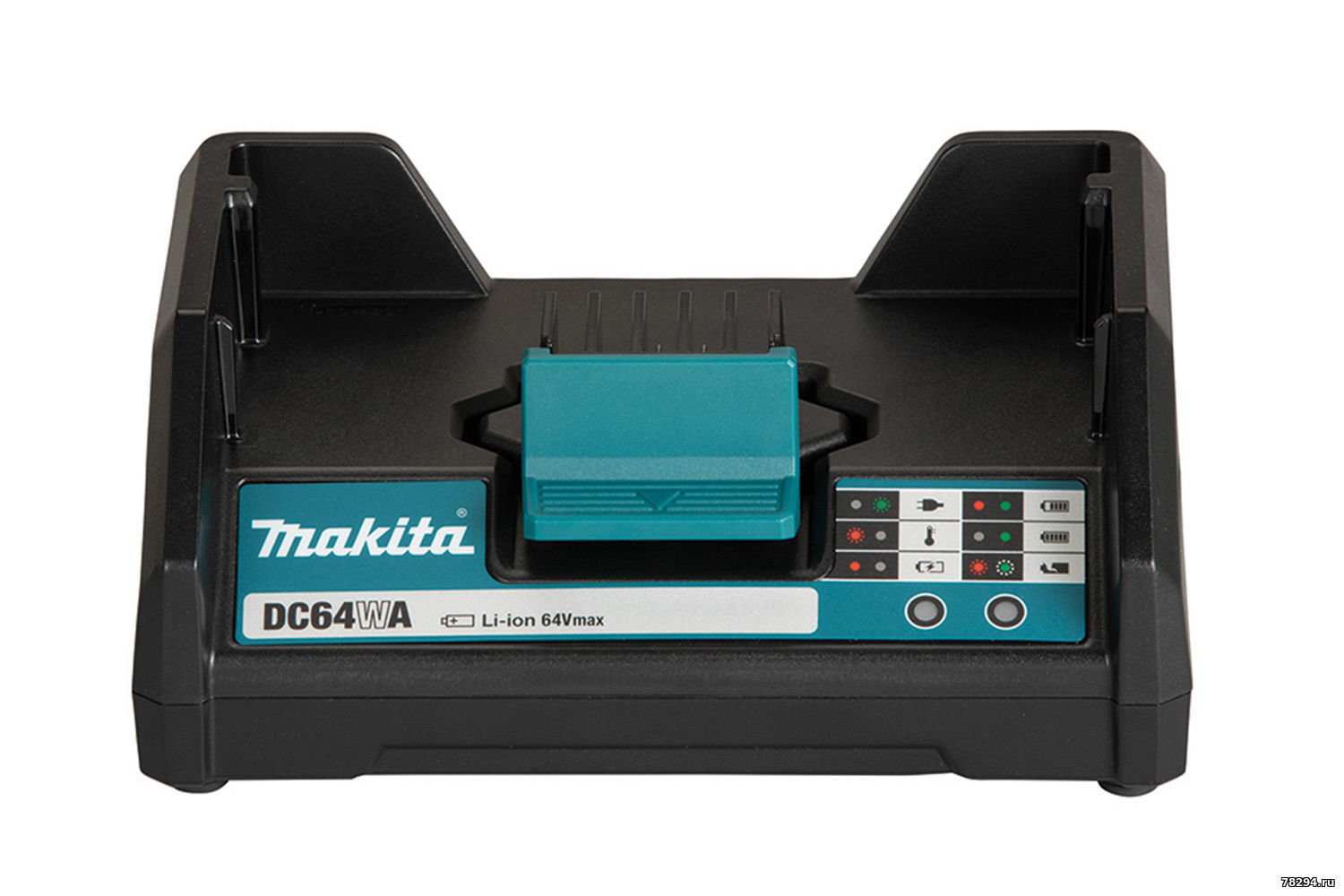

Charger, 64Vmax
Barcode: 0088381589017
Display contents

191W23-8
Battery Charger
Barcode: 0088381589048
Display contents
For charging 64Vmax Li-Ion batteries

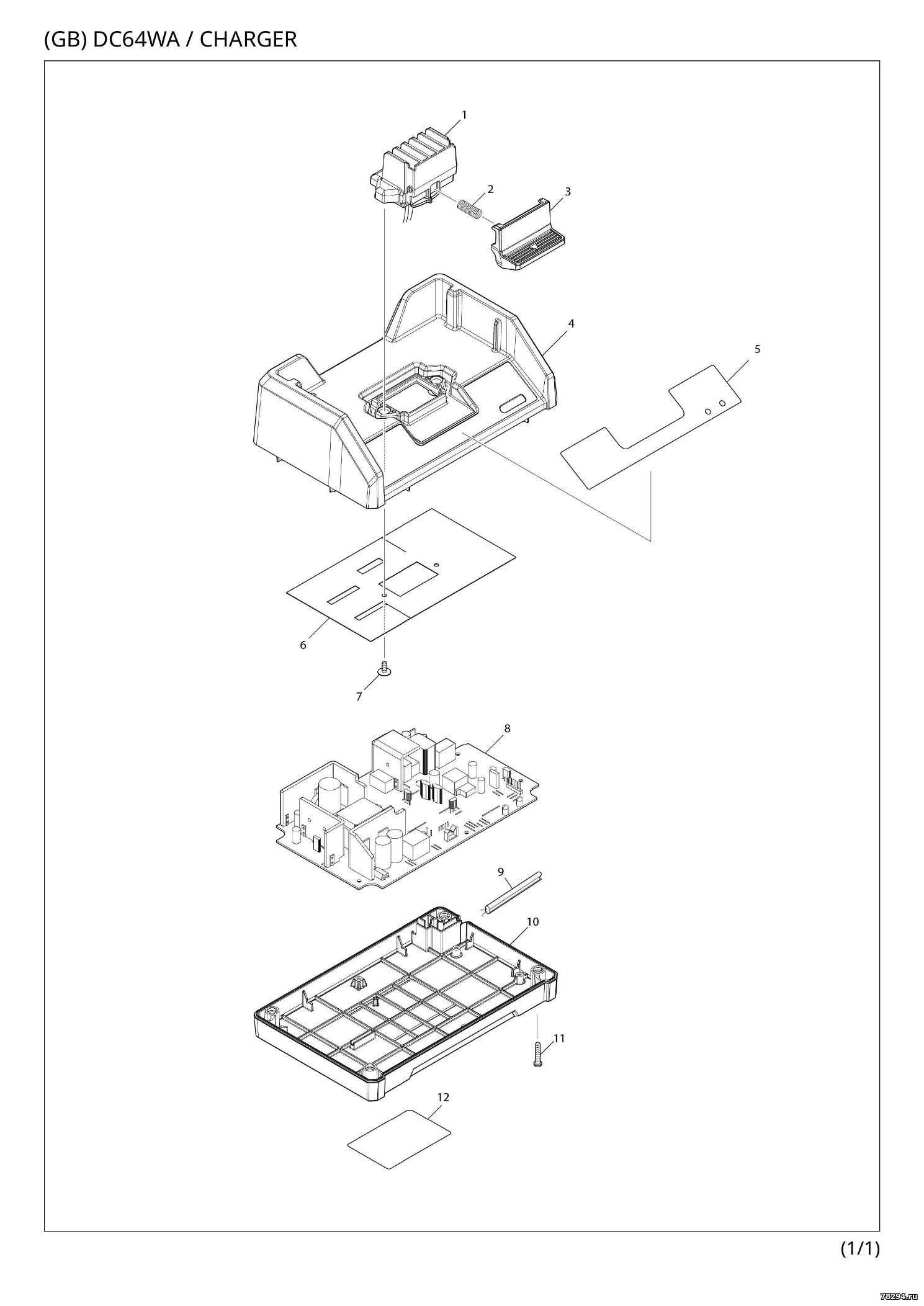

Схема:

Pos. Parts no. Description Quantity
001 632S61-2 TERMINAL UNIT 1
002 232693-7 COMPRESSION SPRING 8 1
003 413507-1 HOOK 1
004 183U92-1 CHARGER CASE SET 1
C10 413508-9 LENS 1
D10 INC. 5
005 8034P1-1 CHARGING CONDITION LABEL 1
006 689286-5 THERMAL DIFFUSION SHEET 1
007 265B85-7 TAPPING SCREW FLANGE BT 3.5X10 2
008 620G59-9 CHARGING CIRCUIT 1
C10 652120-2 FUSE 1
C20 652121-0 VARISTOR 1
009 667747-5 POWER SUPPLY CORD 1
010 413505-5 CHARGER CASE COVER 1
011 266346-6 TAPPING SCREW BT 4X20 4
012 811H79-2 DC64WA NAME PLATE 1
F01 191W23-8 DC64WA BATTERY CHARGER SET 1
