Переделка зарядного Dewalt DW9226
|
|
|
|
aoacrio
|
Дата: Воскресенье, 23.06.2024, 01:55 | Сообщение # 2
|
|
|

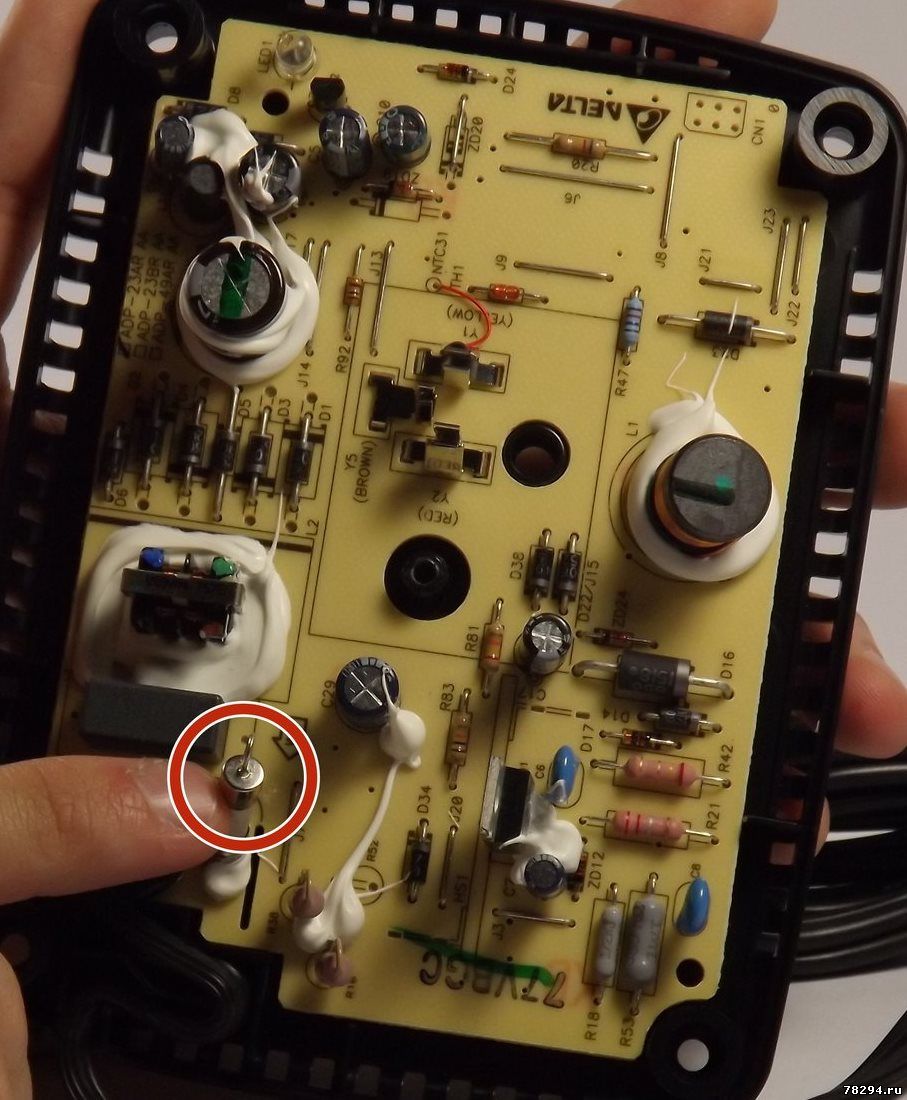

Сейчас конкретно занят переделкой DW9226 плата ADP-23AR AA. За основу смотрю схему на DW9116, разумеется контроллеры разные. У меня BD13XR4LT, корпус TSOP-28, и добавлен ШИМ LNK306DN SO-8 в качестве основного питания. Сейчас просматриваю неудачную попытку переделки ЗУ до меня. Человек заменил С3 электролитический кондесатор 100uFx250V на 22uFx400V, думаю маловато будет. Далее транзистор без радиатора, стоит HX8N60, что было до этого могу только догадываться. Всё остальное как и было, состав как на фото вверху. Поправьте меня если что, думаю с Вашей помощью до завтра разберусь.
Сообщение отредактировал aoacrio - Воскресенье, 23.06.2024, 02:59 |
|
|
|
|
|
aoacrio
|
Дата: Воскресенье, 23.06.2024, 02:48 | Сообщение # 3
|
|
|
Думаю менять следующее, в описании поясняю, а то люди такое пишут: L1/L2 -> меняю на дроссель PC БП ~200W,
C3 - 100uFx250V -> 47uF(50uF) x 400..450V, D1-D6 - 1N4006 (1A/800V) -> не меняю, норм,
R10, R38 - 33kOhm/2W + 33kOhm/2W в параллель = 16.5kOhm/4W (мало, греются даже на 110V!), R52 - отсутствует!?
-> R10, R38, R52 - 100kOhm/2W + 100kOhm/2W + 100kOhm/2W в параллель = 33.3kOhm/6W (греться не должно на 220V!),
R18, R53 - 300kOhm/0.5W + 360kOhm/2W в параллель = ~164kOhm/1W -> удаляем R18 = R53 360kOhm/2W (удвоенное R под 220V), далее смотрю.
Сообщение отредактировал aoacrio - Воскресенье, 23.06.2024, 12:48 |
|
|
|
|
|
aoacrio
|
Дата: Понедельник, 24.06.2024, 15:15 | Сообщение # 4
|
|
|
Всех с прошедшим праздником, продолжаю переделку. Всё выше указанное проделал-поменял, вкл. (без лампы, без аккума) в 220V. Заработала (не сгорело, не дымиться), красный LED моргает короткими, на выходе 12.8V (маловато). Теперь думаю проблема по питанию на заряд аккума, прочёл в мануале это режим "replace pack - замените аккум". А при нормальном вкл. ЗУ без аккума, красный LED должен загорется один раз, погаснуть, и перейти в режим ожидания.
Сообщение отредактировал aoacrio - Понедельник, 24.06.2024, 16:01 |
|
|
|
|
|
aoacrio
|
Дата: Вторник, 25.06.2024, 01:58 | Сообщение # 5
|
|
|
Продолжил переделку заменил: R7 - 10 Ohm SMD -> 22 Ohm, R10, R38, R52 -120k/2W -> 16k/2W + 15k/2W (последовательно, что было СССР), R18, R53 - 2 х 680k/2W -> 360k/2W (оставил R53 как был без R18), R21 - 0,22Ohm/2W (оставил R21 как был), R22 - 100k SMD -> 150k, R42 - 2.4 Ohm/2W -> ~5.0 Ohm/2W, R51 - 1k SMD -> 820 Ohm SMD. Вот ё-моё, таже ерунда что описывал выше, постоянное ровномерное моргание красного LED!(
Сообщение отредактировал aoacrio - Вторник, 25.06.2024, 18:55 |
|
|
|
|
