Переделка зарядного DeWALT DCB100 (12 V Max) на 220в
Anat78 Дата: Среда, 06.04.2016, 10:09 | Сообщение # 1

Администраторы

Anat78

Майор

  • Сообщений:7020
  • Репутация:58±
Anat78

Переделка зарядного DeWALT DCB100 (12 V Max) на 220в

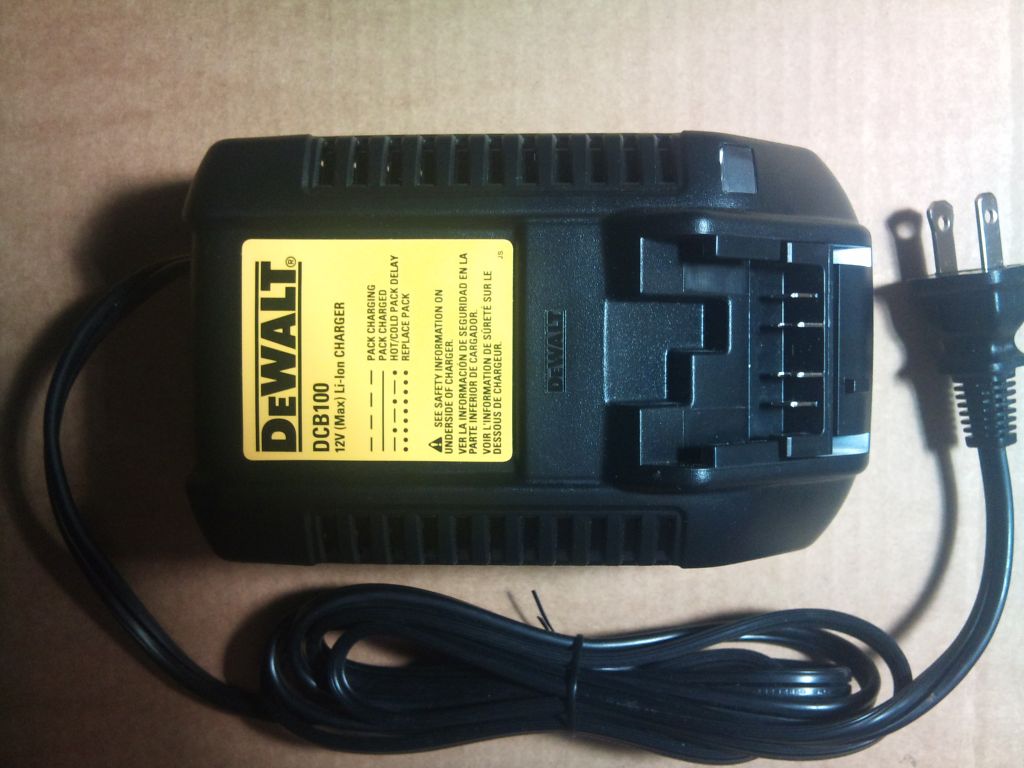

Зарядное предназначено для зарядки литиевых аккумуляторов Dewalt 12(10,8) вольт током 2А и имеет мощность 72Вт

Адаптер 220-110 вольт для зарядного DCB100 http://www.78294.ru/forum/16-518-1

Инструкция DeWALT DCB100 : https://www.manualslib.com/products/Dewalt-Dcb100-4223307.html





$IMAGE3$

Корпус скреплен винтами Torx Bo 15, сидят они неглубоко, может подойти дюймовой длины бита Т15 с отверстием в центре.

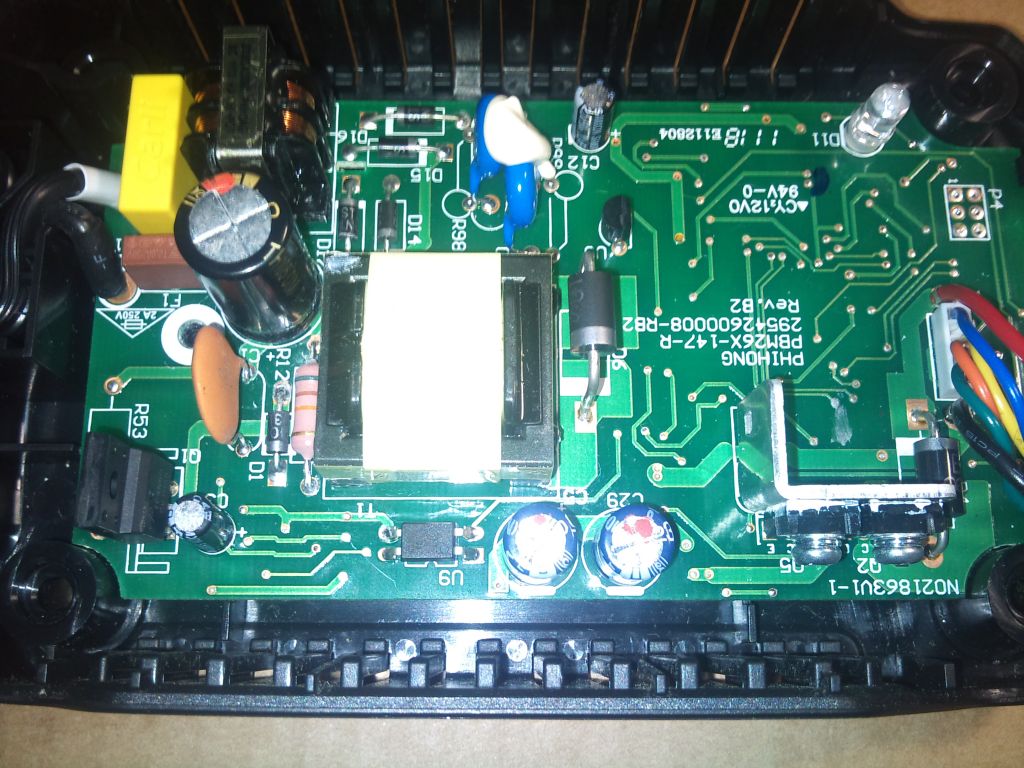

Элементная база:
1. Входной предохранитель - 2А 250V (как и обозначено на плате).
2. Конденсатор входного фильтра (желтый прямоугольный, рядом с вводным проводом и катушкой) CX1 - 0.22K275V (~250V).
3. Диоды диодного моста (схемы умножителя нет, обычный мост) - 1N4007 (D14, D15, D16, D17).
4. Конденсатор С1 - 47мкF 250V.
5. Контроллер U1 - 16D06 PKTW.
6. Полевой транзистор Q1 - TF4N60 (600В, 4А).
7. Оптопара U9 - COSMO 1010 817 L14.

Транcформатор T1 - 26420260005 PHIHONG E149666 HIS-8B PD 1032 RB1 TG-TP4 HI-POT OK PHE.













Переделка зарядного DeWALT DCB100 заключается в замене:
Доступно только для пользователей



По всем вопросам обращайтесь ко мне на почту 78294@mail.ru
Помогу с переделкой зарядных

Поддержать развитие сайта можно здесь: http://serov1.ucoz.net/forum/0-0-0-36


78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
Anat78 Дата: Вторник, 12.09.2017, 11:03 | Сообщение # 2

Администраторы

Anat78

Майор

  • Сообщений:7020
  • Репутация:58±
Anat78

Еще фото платы:













78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
Anat78 Дата: Понедельник, 05.02.2018, 15:57 | Сообщение # 3

Администраторы

Anat78

Майор

  • Сообщений:7020
  • Репутация:58±
Anat78

Схема зарядного устройства: DeWALT DCB100:

Доступно только для пользователей



78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
marian2v Дата: Понедельник, 24.12.2018, 13:50 | Сообщение # 4

Пользователи

marian2v

Рядовой

  • Сообщений:1
  • Репутация:0±

Цитата Anat78 ()
Схема зарядного устройства: DeWALT DCB100
Привет, большое спасибо за схемы. Я купил dcf815 без батареи и с вашей помощью нашел распиновку для него.
Anat78 Дата: Понедельник, 24.12.2018, 16:25 | Сообщение # 5

Администраторы

Anat78

Майор

  • Сообщений:7020
  • Репутация:58±
Anat78

marian2v, всегда пожалуйста smile

78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
Anat78 Дата: Среда, 17.07.2019, 12:28 | Сообщение # 6

Администраторы

Anat78

Майор

  • Сообщений:7020
  • Репутация:58±
Anat78

Версия платы от 2013 года:
Переделывается точно так же

Доступно только для пользователей





Доступно только для пользователей


78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
Anat78 Дата: Четверг, 24.10.2019, 16:51 | Сообщение # 7

Администраторы

Anat78

Майор

  • Сообщений:7020
  • Репутация:58±
Anat78

Контроллер U1 - маркировка 16D06 PKTW. корпус корпусе SOIC-8



Это микросхема NCP1216D65
Контроллер для AC-DC - [SOIC-8-3.9]; Тип: Flyback; Режим: Current; Частота: 65 кГц; Iвых: от 500 мА; Примечание: PWM Current-Mode
Controller for High-Power Universal Off-line Supplies; Траб: 0...150 °C


Даташит https://www.onsemi.com/pub/Collateral/NCP1216-D.PDF

Корпус SO-8 SOIC8
Тип преобразователя Flyback
Режим работы Current
Максимальная частота преобразования 65кГц
Напряжение питания 0-16В
Выходной ток 0-500мА
Примечание PWM Current-Mode Controller for High-Power Universal Off-line Supplies
Рабочая температура 0-150C

Схема включения:



1 Adj Adjust the Skipping Peak Current
This pin lets you adjust the level at which the cycle skipping processtakes place. Shorting this pin to ground, permanently disables the skipcycle feature.
2 FB Sets the Peak Current Setpoint
By connecting an Optocoupler to this pin, the peak current setpoint isadjusted accordingly to the output power demand.
3 CS Current Sense Input
This pin senses the primary current and routes it to the internal com-parator via an L.E.B. By inserting a resistor in series with the pin, youcontrol the amount of ramp compensation you need.
4 GN DIC Ground−
5 Drv Driving Pulses
The driver’s output to an external MOSFET.
6 VCC Supplies the IC
This pin is connected to an external bulk capacitor of typically 22 mF.
7 NC −This un−connected pin ensures adequate creepage distance.
8 HV Generates the VCC from the Line
Connected to the high−voltage rail, this pin injects a constant currentinto the VCC bulk capacitor.


78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
ua3uho Дата: Четверг, 12.12.2019, 13:06 | Сообщение # 8

Пользователи

ua3uho

Рядовой

  • Сообщений:1
  • Репутация:0±

Номиналы резисторов
R7 47ом
R9 1к
R81 2,2ом
R82 2,2ом
R80 нет
---------------------------------------------
Спасибо!


Сообщение отредактировал ua3uho - Четверг, 12.12.2019, 13:15
konnalex Дата: Суббота, 25.04.2020, 09:24 | Сообщение # 9

Пользователи

konnalex

Рядовой

  • Сообщений:7
  • Репутация:0±

Простьба подсказать маркировку микросхемы Q7 (810I1). Была перепаяна старым мастером, проверяю.
Anat78 Дата: Суббота, 25.04.2020, 11:10 | Сообщение # 10

Администраторы

Anat78

Майор

  • Сообщений:7020
  • Репутация:58±
Anat78

Q7 (810I1) - полевик STP3481
напряжение на выходе без нагрузки? - 0
При первом включении должен моргнуть красным светодиодом? - нет


78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
1969cam Дата: Воскресенье, 24.01.2021, 15:36 | Сообщение # 11

Пользователи

1969cam

Рядовой

  • Сообщений:7
  • Репутация:0±

Принесли зу с дохлыми АКБ(напряжение по нулям). Восстановил "горячую" часть, но не нашел в городе ШИМ NCP1216D65 (16D06), решил поставить NCP1200D60. Итог: при включении без АКБ зарядник мигает короткими(замените АКБ), напряжение на выходе в первые пару секунд 2-3 В. и падает до нуля, напряжение на входе 7805 плавно падает с 12 до 5 , потом поднимается и так по кругу . Проблема в криво подобранном ШИМ? Что в низковольтной части может вызывать такую индикацию без АКБ ? Какова логика определения неисправности батареи в этих зарядниках?

Бегло пробежался тестером по низковольтной - все целое.
Anat78 Дата: Понедельник, 25.01.2021, 09:01 | Сообщение # 12

Администраторы

Anat78

Майор

  • Сообщений:7020
  • Репутация:58±
Anat78

Надо именно 16D06, частоты разные же: http://ali.pub/5kyjhp



78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
1969cam Дата: Пятница, 09.04.2021, 02:33 | Сообщение # 13

Пользователи

1969cam

Рядовой

  • Сообщений:7
  • Репутация:0±

Цитата Anat78 ()
Надо именно 16D06, частоты разные же


Дождался наконец то 16D06 от китайцев, в общем все отлично работает. Спасибо!


Сообщение отредактировал 1969cam - Пятница, 09.04.2021, 02:34
kovan-reg Дата: Четверг, 05.08.2021, 12:35 | Сообщение # 14

Пользователи

kovan-reg

Рядовой

  • Сообщений:1
  • Репутация:0±

Anat78, Спасибо за схему! Принесли замоченным, промыл, не запускался, постоянно моргал светодиод. Благо нашёл у Вас схему, думаю, что теперь разберусь smile .Включил, а он заработал biggrin , видимо пока искал схему где-то что-то просохло.... но всё-равно большое спасибо!
1967 Дата: Среда, 23.11.2022, 16:17 | Сообщение # 15

Пользователи

1967

Рядовой

  • Сообщений:2
  • Репутация:0±

акб пришёл с двумя дохлыми банками  ( сработали клапана   ) . заменил все три банки на заранее отбалансированные .  на плате присутствуют активные элементы - Q1  sot-23-6 ( код K7XA0 ) и U1 ufn-8 ( код CEZ CX 136 ) по мимо прочих пассивных smd  .
зарядное DeWALT  DCB100 Type 1 (в техподдержке по тлф  сказали 100% совместимы с моим акб  ) мигает красным LED - длинный , короткий , далее горит постоянно . заряд не идёт . на контакте TH = 2V60 .
принципиальная схема от акб DCB145 не подходит ( есть небольшие отличия )  .
R4 ( 100 R ) и RT1 ( 10К ) совпадают  . у других  позиционные номера  и номиналы отличаются  .  D1 и D2 = NC .R9=1.71K  . восьмой пин U1  идёт на терморезистор и т.д....не стал полностью вникать .
фото выкладываю .
интересует по какому принципу проходит команда для запуска процесса зарядки на данной связке . так понимаю сигнальным является жёлтая шина ( провод зу ) TH .
----------
после трёхдневного "дрочилова "заряд таки пошёл . выяснил для себя =
при напряжении 3V7 и выше ( естественно на сбалансированных банках ) , ЗУ считает батарею заряженной - красный горит постоянно, после длинного и двух коротких миганий  , ЗАРЯД НЕ ИДЁТ .
пакет миганий красного LED проходит только в самом начале процесса зарядки , далее горит постоянно . ток устройства в режиме зарядки ( питание от внешнего  Лабораторного источника питания  14V7 ) - 0,28 А  .
В процессе заряда TH = +2V68  в отличии от "стенбая " ( +2V60 )
синий провод на ЗУ возможно является контрольным ( по схеме не понятно ) , поскольку в процессе зарядки на нём замечен рост напряжения с 4V0 до 4V34 ...
при достижении напряжения на батарее 12V45 ( 4V15 на банке ) процесс зарядки останавливается никак не сигнализируя красным светодиодом - продолжает гореть постоянно .
свои наработки \ измерения выкладываю - ногами не бить ( делал для себя ) , возможно где то напутал .



Сообщение отредактировал 1967 - Среда, 23.11.2022, 16:18
Anat78 Дата: Воскресенье, 27.11.2022, 03:44 | Сообщение # 16

Администраторы

Anat78

Майор

  • Сообщений:7020
  • Репутация:58±
Anat78



78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
