Переделка зарядного Dewalt DCB112 (12-18 V Max) на 220в
|
|
|
aleksgrunin1
|
Дата: Среда, 02.02.2022, 23:05 | Сообщение # 121
|
|
|
Я так понимаю, что если термистор правильно впаять (разглядел что не туда) ничего не поменяется? Или попробовать?
Сообщение отредактировал aleksgrunin1 - Среда, 02.02.2022, 23:11 |
|
|
|
|
|
gv853gv
|
Дата: Четверг, 03.02.2022, 19:58 | Сообщение # 122
|
Пользователи
gv853gv
Рядовой
- Сообщений:76
- Репутация:3±
|
Цитата aleksgrunin1 (  ) если термистор правильно впаять (разглядел что не туда) ничего не поменяется? Добавлено (03.02.2022, 20:00)
---------------------------------------------
когда сверлили отверствия - ничего и деталей не задели?
в частности все СМД-шки целые?
|
|
|
|
|
|
aleksgrunin1
|
Дата: Пятница, 04.02.2022, 10:51 | Сообщение # 123
|
|
|
Сверлом детали не задел, НО по глупости повредил дорожку. на третьем фото слева видно. Неужели по этому?(
Сообщение отредактировал aleksgrunin1 - Пятница, 04.02.2022, 10:56 |
|
|
|
|
|
gv853gv
|
Дата: Пятница, 04.02.2022, 17:38 | Сообщение # 124
|
Пользователи
gv853gv
Рядовой
- Сообщений:76
- Репутация:3±
|
Тестер есть?
Для начала посмотрите приходит ли 220 (переменка) на диодный мост
и что после диодного моста (постоянка)
|
|
|
|
|
|
frezzyup
|
Дата: Воскресенье, 21.08.2022, 16:18 | Сообщение # 125
|
|
|
Подскажите, пожалуйста,как переделать данное устройство?DCB112 2021 год выпуска. конденсатор заменил, а вот куда тут ставить варистор и тирмистор не особо понимаю, у вас схема ЗУ по-другому выглядит.
Сообщение отредактировал frezzyup - Воскресенье, 21.08.2022, 18:14 |
|
|
|
|
|
Anat78
|
Дата: Воскресенье, 21.08.2022, 18:24 | Сообщение # 126
|
Администраторы
Anat78
Майор
- Сообщений:7051
- Репутация:59±
|
Все указано в 12 сообщении
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
frezzyup
|
Дата: Воскресенье, 21.08.2022, 19:49 | Сообщение # 127
|
|
|

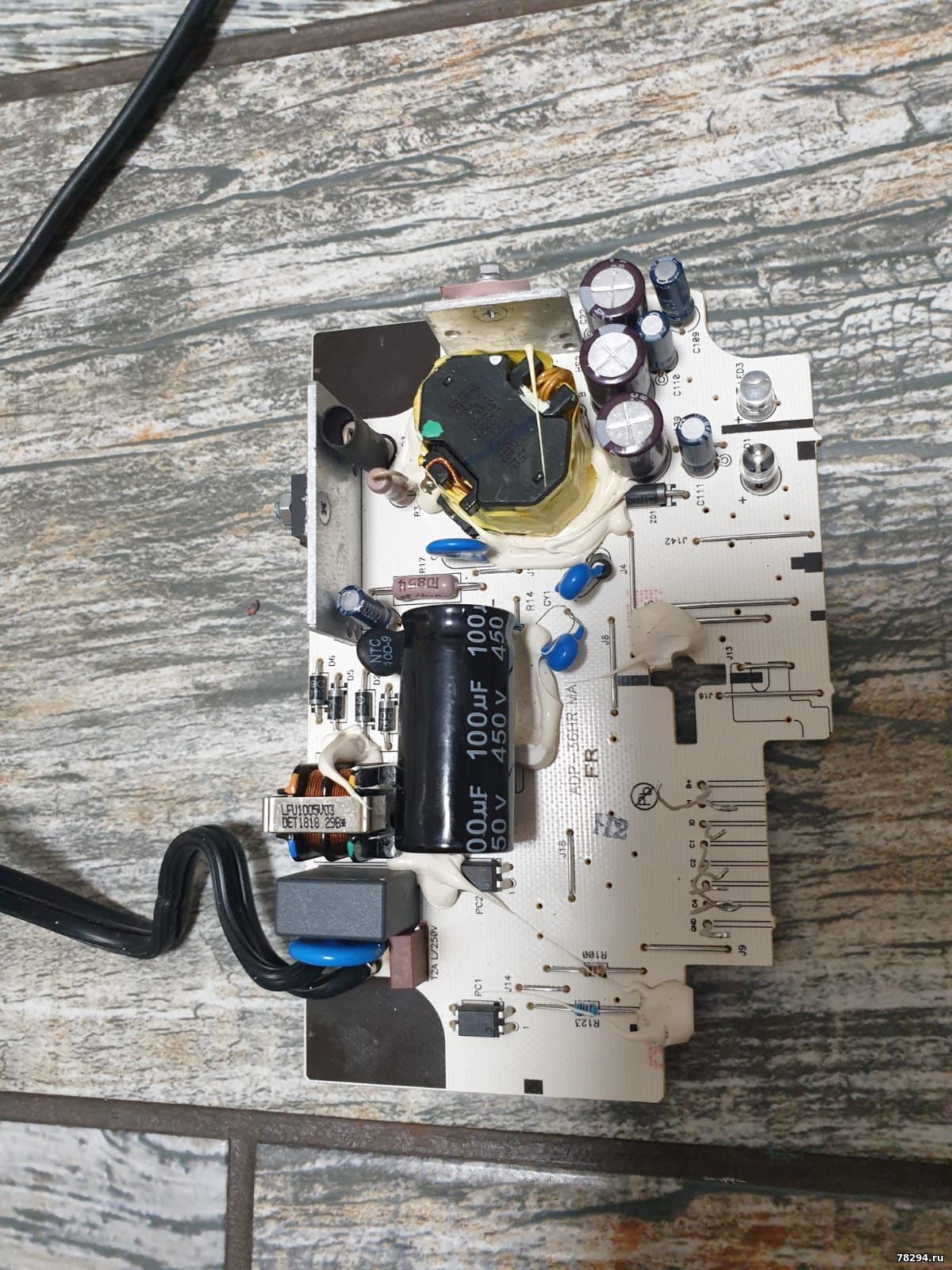

Подскажите, пожалуйста еще один момент, варистор впаял (на фото видно)
а куда здесь тирмистор?просто в 12м посте нет фото именно моей платы
Сообщение отредактировал frezzyup - Воскресенье, 21.08.2022, 19:50 |
|
|
|
|
|
sergeisam
|
Дата: Среда, 14.09.2022, 01:38 | Сообщение # 128
|
Пользователи
sergeisam
Рядовой
- Сообщений:64
- Репутация:3±
|
Цитата frezzyup ( ) а куда здесь тирмистор?
Это чуть выше ...
Сообщение отредактировал sergeisam - Среда, 14.09.2022, 01:39 |
|
|
|
|
|
mensikov988
|
Дата: Пятница, 13.01.2023, 16:42 | Сообщение # 129
|
|
|
Приветствую! Помогите определить элемент на плате
|
|
|
|
|
|
edkudin
|
Дата: Понедельник, 16.01.2023, 15:13 | Сообщение # 130
|
|
|
Цитата mensikov988 ( ) Помогите определить элемент на плате |
|
|
|
|
|
horosh1994
|
Дата: Вторник, 31.01.2023, 13:32 | Сообщение # 131
|
|
|
Добрый день згорела dcb112
PHIHONG USA
PBM40X-200-R
29511600072-RA2
Rev. 02
Нужен номинал резистора R15 возле силового ключа, а также маркировка микросхемы ШИМ IC1 блока питания подскажите пожалуйста!
Сообщение отредактировал horosh1994 - Вторник, 31.01.2023, 13:39 |
|
|
|
|
|
Anat78
|
Дата: Вторник, 31.01.2023, 17:18 | Сообщение # 132
|
Администраторы
Anat78
Майор
- Сообщений:7051
- Репутация:59±
|
622
1710-01
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
kirrog
|
Дата: Понедельник, 22.05.2023, 14:42 | Сообщение # 133
|
|
|
Здравствуйте, нужна помощь по DCB112 Type 1 Европейская 2019 года.
Плата:
PHIHONG USA
PBM40X-200-R
29511600072-RA2
REV. A2
Нужны сопротивления резисторов сверху платы: R3, R4 и главное R17
Заранее спасибо
|
|
|
|
|
|
sergeisam
|
Дата: Понедельник, 22.05.2023, 23:50 | Сообщение # 134
|
Пользователи
sergeisam
Рядовой
- Сообщений:64
- Репутация:3±
|
Цитата kirrog
главное R17
Энтот, што ли ?
Сообщение отредактировал sergeisam - Понедельник, 22.05.2023, 23:53 |
|
|
|
|
|
kirrog
|
Дата: Понедельник, 22.05.2023, 23:53 | Сообщение # 135
|
|
|
Этот да, и два соседних справа бы еще узнать. Спасибо
|
|
|
|
|
|
sergeisam
|
Дата: Вторник, 23.05.2023, 00:08 | Сообщение # 136
|
Пользователи
sergeisam
Рядовой
- Сообщений:64
- Репутация:3±
|
Цитата kirrog ( ) и два соседних справа бы еще узнать
Вот ещё можно попробовать разглядеть ...
И ещё для ориентира
Сообщение отредактировал sergeisam - Вторник, 23.05.2023, 00:37 |
|
|
|
|
|
zhekae29
|
Дата: Четверг, 28.09.2023, 14:24 | Сообщение # 137
|
Пользователи
zhekae29
Рядовой
- Сообщений:53
- Репутация:2±
|
С этой моделью пару раз было такое, что после переделки зарядное не запускалось. Переделка по стандартному алгоритму, с установкой термистора и варистора. Опытным путем проблема решилась выпаиванием R17 и запаиванием его обратно. После этого всё работало должным образом.
От чего такое может быть?
|
|
|
|
|
|
suricat09
|
Дата: Вторник, 10.10.2023, 12:03 | Сообщение # 138
|
|
|
Добрый день. В перепайке участвует конденсатор 100 мк и 400-450в. На что виляет вольтаж и какой лучше впять?
|
|
|
|
|
|
pvv1733
|
Дата: Воскресенье, 29.10.2023, 13:03 | Сообщение # 139
|
|
|
Задал вопрос в соседней ветке (ошибся типом зарядного) повторю здесь

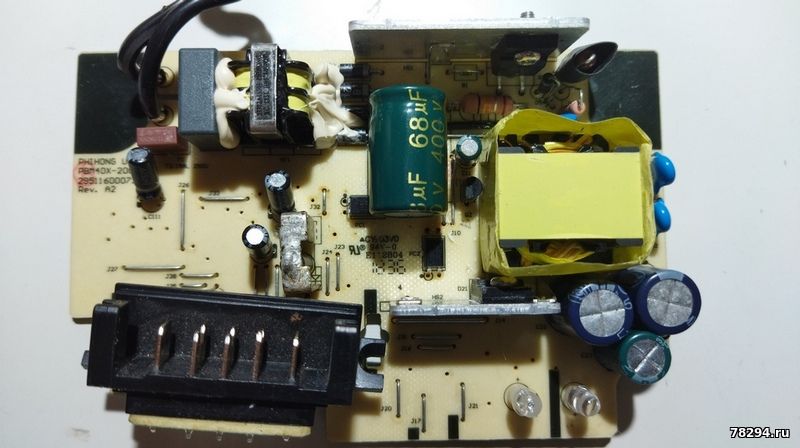

Зарядка DeWALT DCB112 была переделана на 220V (заменой C 68mkF400V).
Все работало, и вдруг перестало... (не включается , LED не горит с Аккумулятором). Бабаха и проч спецэфектов небыло - просто не включается

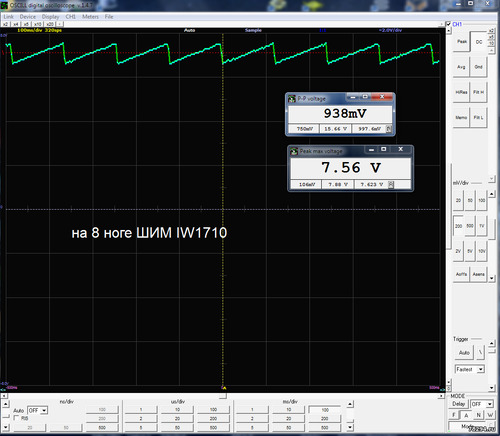

Перекопал всю высоковольтную часть - от диодов и силового полевика до стабилитронов, резисторов и оптронов... по отдельности все детали целые (выпаивал проверял и обратно), но ШИМ iw1710-01 не стартует. На питании появляется 8...10 вольт (постоянно дергается в этом диапазоне, такое-же напряжение на 3 ноге (Vin). Проверен стабилитрон и транзистор, конденсатор, через который идет V на 8 ногу - все целое. Если (без 220) подать от другого БП 18V на этот стабилизатор, то на 8 ногу питания ШИМ приходит правильные 16В, но тоже не стартует.
ШИМ заменил на новую - картина так-же, не стартует. Что-то "держит" запуск. Что? Схемы нет, нашел схему DCB115 - почти похожа, особенно по высокой. Мысли кончились...что ещё проверить? Да, если отрезать низковольтную часть сразу после транса (припаян красный провод после резки), и подать туда 24В от другого блока питания - зарядка работает, мигает заряжает.. все по низкой стороне в порядке..... где припаяны синий и красный провода - напряжение "дергается" (по осциллографу) . На ноге 3 ШИМ аналогично.Не стартует...... Методично меняю исправные детали на исправные..... - не запускается.
Что "держит" запуск ШИМ-ки?
|
|
|
|
|
|
day_walker
|
Дата: Пятница, 29.12.2023, 19:39 | Сообщение # 140
|
|
|
добрый день,
Я конвертировал dcb112 и не поставил термистор.
Зарядка работало некоторое время, потом перестала работать.
наверно там что то перегорела, а что надо проверить ?
|
|
|
|
|
|
Anat78
|
Дата: Пятница, 29.12.2023, 21:49 | Сообщение # 141
|
Администраторы
Anat78
Майор
- Сообщений:7051
- Репутация:59±
|
Добрый день, проверить все начиная от предохранителя и дальше по схеме
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
ra9uid857
|
Дата: Суббота, 13.01.2024, 07:58 | Сообщение # 142
|
|
|
Цитата horosh1994 ( ) PHIHONG USAPBM40X-200-R
29511600072-RA2
Rev. 02
Нужен номинал резистора R15 возле силового ключа, а также маркировка микросхемы ШИМ IC1 блока питания подскажите пожалуйста!

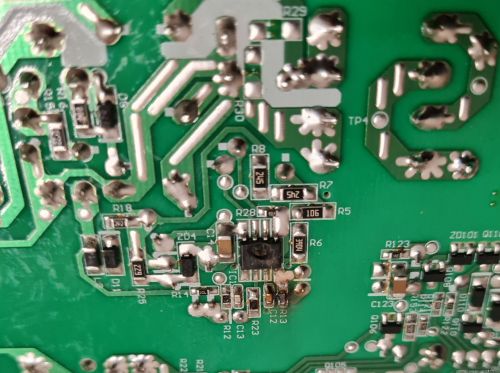

Здравствуйте! Может кому будет полезно-только-что закончил ремонт такой зарядки-выгорела так-же как у Вас.
Шим iW1710-01 ,далее
R15 2201 -2,2kom ,
R16 100-10om ,
R28 303-30kom ,
R6 3904-3,9Mom ,
R5 106-10Mom,
R7,R8 245-2,4Mom,
R13 223-22kom ,
R23 7501-7,5kom ,
R12 74B- 5.76 Om,
R14 700-70 om ,
R25 622-6,2kom ,
R18 2R2 - 2,2 om ,
R17 0,5 om.
Диод в затворе ключа 1N4148 стрелочка в сторону шим .
Стабилитрон в базе транзистора стабилизатора питания шим 15вольт(у меня потёкший был)
Транзистор стабилизатора 2N5551.
Забыл-при включении в сеть-никакие светодиоды не светятся-начинает мигать красный только когда исправный аккумулятор вставите! И включение после ремонта -первое- через лампочку 60 ватт-это обязательно! Она должна мигнуть и потухнуть если всё в порядке!
И ещё-у транзистора 2N5551 другая цоколёвка! Если найдёте такой,как стоял-то просто меняете,а если 2N5551 то выводы у него по другому расположены-смотрите цоколёвку!
|
|
|
|
|
|
sergeisam
|
Дата: Суббота, 13.01.2024, 15:15 | Сообщение # 143
|
Пользователи
sergeisam
Рядовой
- Сообщений:64
- Репутация:3±
|
Цитата ra9uid857 ( ) R12 748-7,4 Гom (не знаю,как такому верить-но как написано на резисторе-я такого за всю жизнь не видел!) ,
На резисторе R12 написано 74B, что означает номинал 5,76 Oм +/- 1% .
Смотри здесь
https://www.joyta.ru/7951-sm....ulyator
Цитата ra9uid857 ( ) R6 3904-3,9mom ,
R5 106-10mom,
R7,R8 245-2,4mom
Для исключения разночтений мегаОмы пишутся так - MOm .
А mOm - это миллиОмы
И ещё одно, физические величины, названные именами учёных, пишутся с заглавной буквы. (Om, Hz, A, V и т.д. ).
Сообщение отредактировал sergeisam - Суббота, 13.01.2024, 15:22 |
|
|
|
|
|
ra9uid857
|
Дата: Суббота, 13.01.2024, 22:53 | Сообщение # 144
|
|
|
Цитата sergeisam ( ) Для исключения разночтений мегаОмы пишутся так - MOm .А mOm - это миллиОмы
И ещё одно, физические величины, названные именами учёных, пишутся с заглавной буквы. (Om, Hz, A, V и т.д. ).
Я понял свою ошибку-торопился! Исправлюсь! Как-то и правда неудобно получилось,особенно GOm .....
|
|
|
|
|
|
Polesad
|
Дата: Среда, 31.01.2024, 01:36 | Сообщение # 145
|
|
|

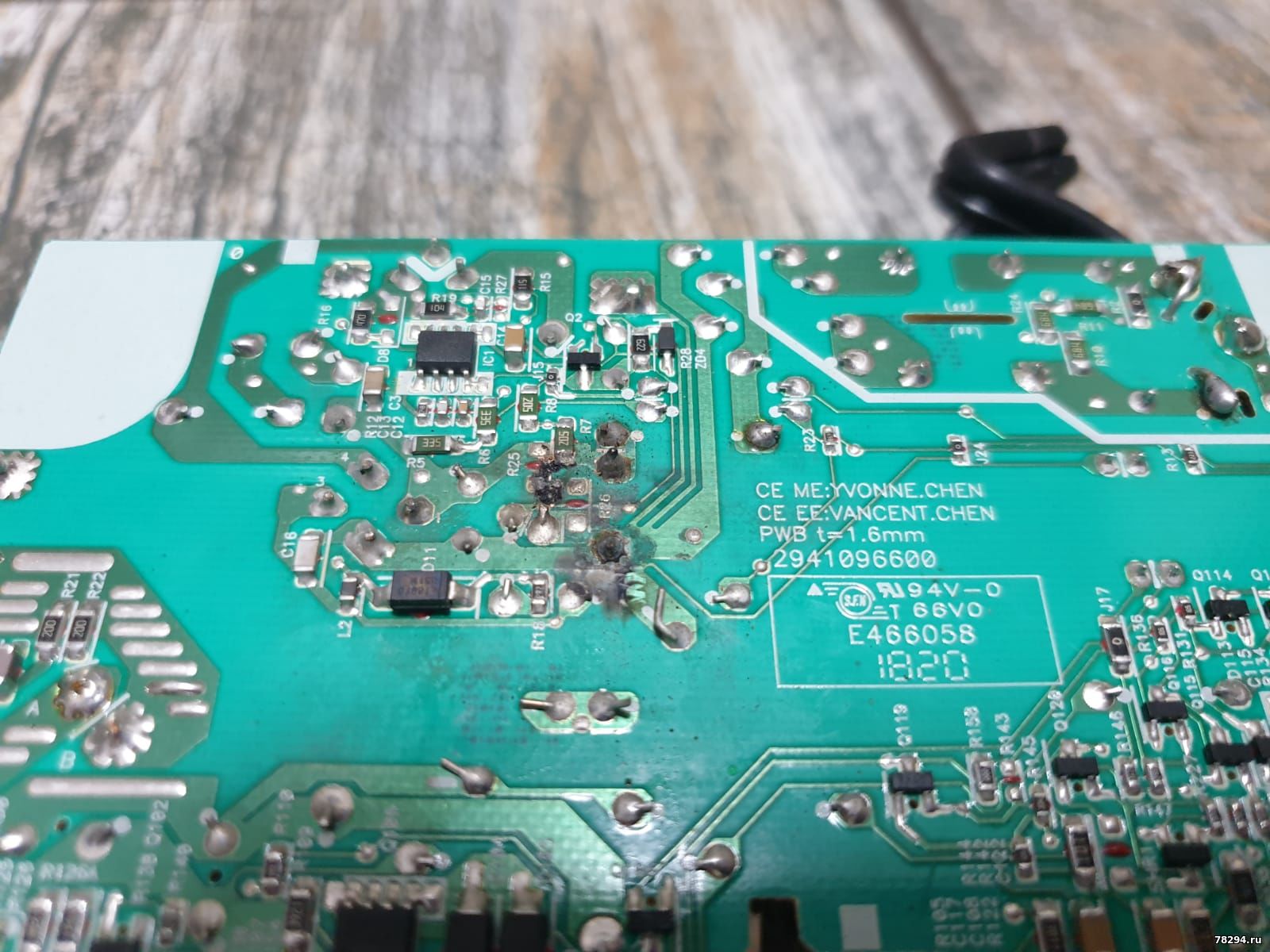

Здравствуйте, помогите разобраться что произошло, все делал по инструкции. Все работало несколько дней заряжало как надо. В один день просто перестало включатся, посторонних звуков не было. Открыл корпус а там вот это, что бахнуло и почему? И можно ли восстановить плату?
Сообщение отредактировал Polesad - Среда, 31.01.2024, 01:38 |
|
|
|
|
|
Polesad
|
Дата: Среда, 31.01.2024, 01:39 | Сообщение # 146
|
|
|
Сверху все чисто.Коннектор на АКБ это я после отпаял.
Сообщение отредактировал Polesad - Среда, 31.01.2024, 01:41 |
|
|
|
|
|
Anat78
|
Дата: Среда, 31.01.2024, 07:24 | Сообщение # 147
|
Администраторы
Anat78
Майор
- Сообщений:7051
- Репутация:59±
|
да отмыть и восстановить детали и будет работать
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
Polesad
|
Дата: Среда, 31.01.2024, 14:54 | Сообщение # 148
|
|
|
Почему так получилось с моей платой, что я сделал не так?
|
|
|
|
|
|
sergeisam
|
Дата: Среда, 31.01.2024, 21:58 | Сообщение # 149
|
Пользователи
sergeisam
Рядовой
- Сообщений:64
- Репутация:3±
|
Цитата Polesad ( ) Почему так получилось с моей платой,
Сообщение отредактировал sergeisam - Среда, 31.01.2024, 21:59 |
|
|
|
|
|
gv853gv
|
Дата: Среда, 31.01.2024, 21:58 | Сообщение # 150
|
Пользователи
gv853gv
Рядовой
- Сообщений:76
- Репутация:3±
|
иногда и так бывает, какой нибудь скачек напряжения и все...а еще бывает что зарядка, вытянутая с коробки от производителя не работает и при первом включении
|
|
|
|
|
