Переделка зарядного Dewalt DCB112 (12-18 V Max) на 220в
|
|
|
zeotcg
|
Дата: Пятница, 08.05.2020, 23:28 | Сообщение # 61
|
|
|
Спасибо - исчерпывающе по первым двум вопросам.
По третьему не понял - на желтой наклейке сверху ток потребления не указан.
На днище выдавлено: INPUT 120V AC 0.7AMPS OUTPUT 2.0AMPS DC.
Какой ток не бери с делением на 2 - 2А для термистора не получается?
|
|
|
|
|
|
Anat78
|
Дата: Пятница, 08.05.2020, 23:34 | Сообщение # 62
|
Администраторы
Anat78
Майор
- Сообщений:7025
- Репутация:58±
|

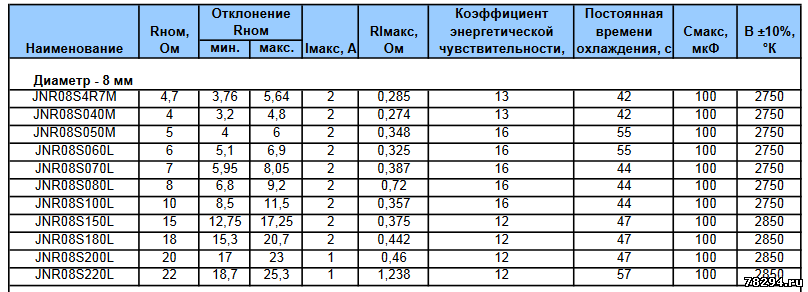

на 10 ом меньше 2 ампер сложно очень найти просто :)))))
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
|
CriteDS
|
Дата: Воскресенье, 12.07.2020, 19:17 | Сообщение # 64
|
|
|
Добрый день! Имею зарядное, купленное в комплекте с шуруповертом DCD 791
PHIHONG USA
PBM40X-200-R
29511600072-RA2
Rev. A2
Переделано на 220в продавцом инструмента, путем замены конденсатора и установки варистора, сам лишь добавил термистор по общепринятой схеме.
Суть проблемы: спустя год с небольшим перестал заряжать аккумуляторы. Бабаха не было, все элементы визуально целые, входные цепи целые, на конденсаторе 100мкф х 400в присутствует 290 вольт, которые очень медленно снижаются после отключения от сети. Менял силовой мосфет STP10NK60ZFP - не помогло. Есть подозрение, что не стартует шим iW1710-01. Буду признателен, если поможете советом, куда копать.
Выпрямительный по холодной части - Проверил сразу, исправен. Мощные резисторы обвязки силового ключа тоже целы.
Могла ли 1710 накерниться от перегрева? Последний раз зарядку забыл на ночь с аккумом, солнце с утра его погрело на подоконнике...
|
|
|
|
|
|
Anat78
|
Дата: Воскресенье, 12.07.2020, 19:41 | Сообщение # 65
|
Администраторы
Anat78
Майор
- Сообщений:7025
- Репутация:58±
|
Мог и контроллер заряда сгореть и шим
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
CriteDS
|
Дата: Воскресенье, 12.07.2020, 19:52 | Сообщение # 66
|
|
|
Цитата Anat78 (  ) Мог и контроллер заряда сгореть и шим |
|
|
|
|
|
Anat78
|
Дата: Среда, 15.07.2020, 10:39 | Сообщение # 67
|
Администраторы
Anat78
Майор
- Сообщений:7025
- Репутация:58±
|
Схема по высокой та же самая что и стандартная от 1710
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
CriteDS
|
Дата: Пятница, 24.07.2020, 23:04 | Сообщение # 68
|
|
|
Anat78, Шим исправен (менял), но упорно не стартует.

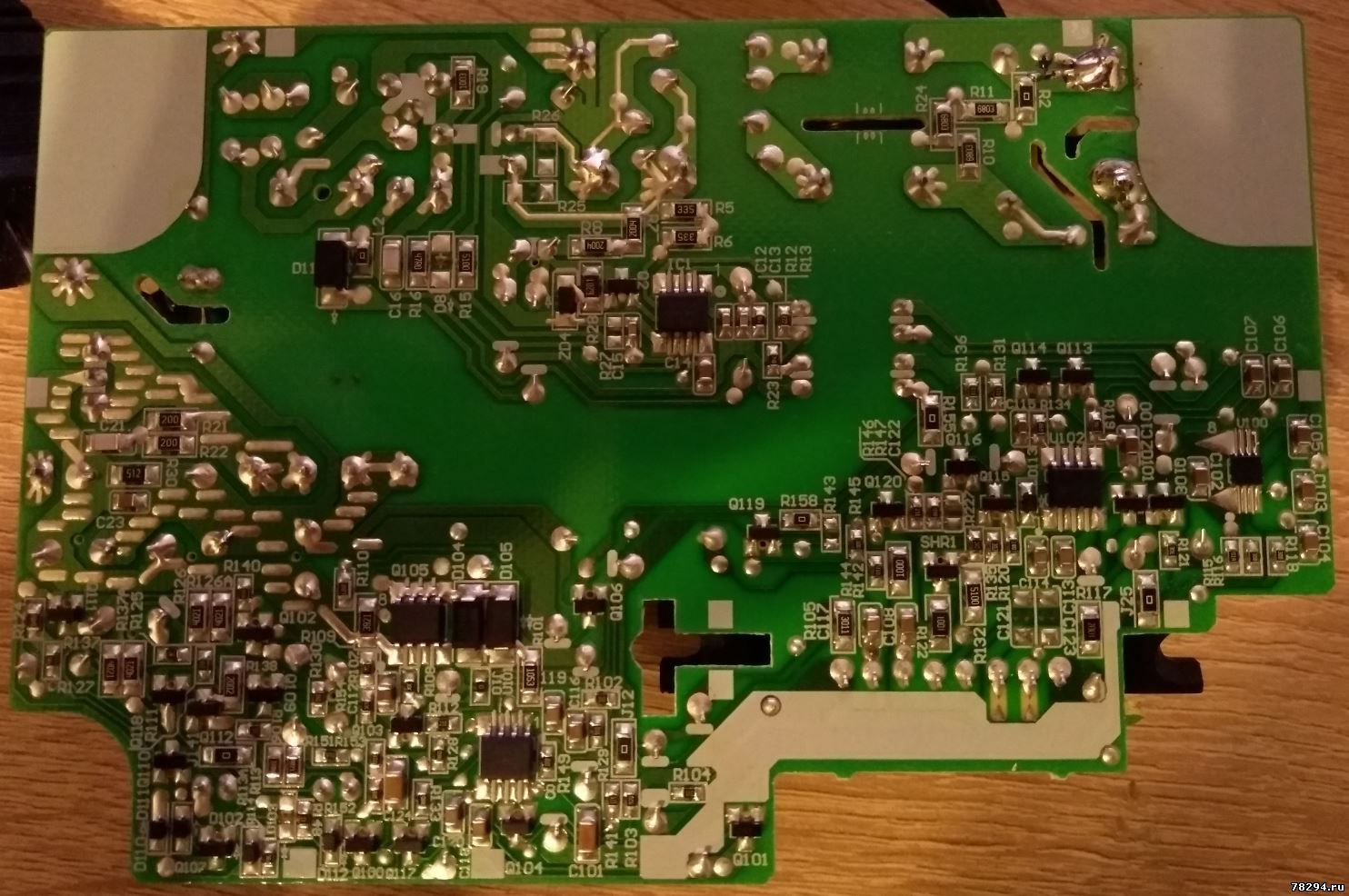

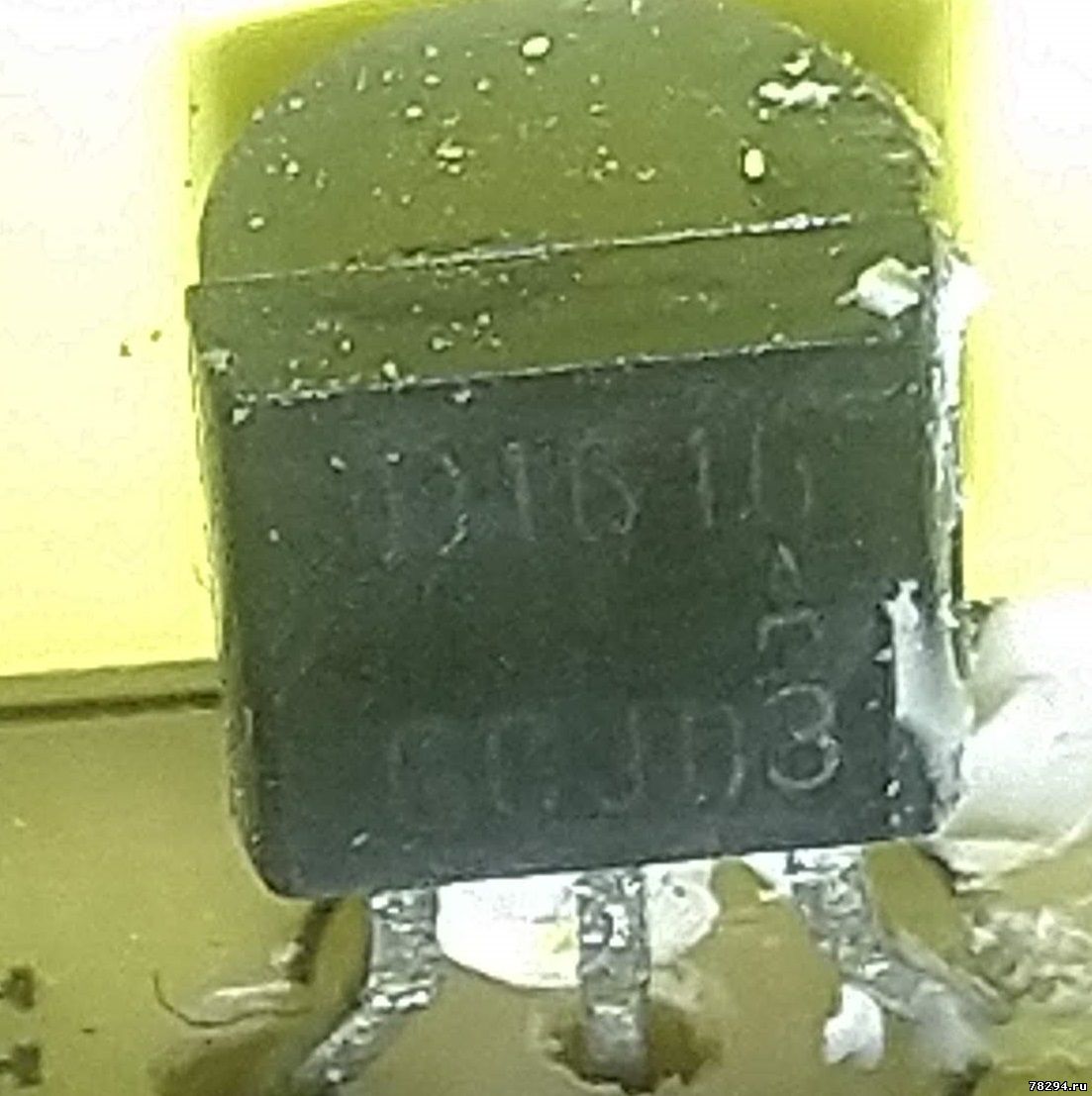

Помогите опознать транзистор Q2 (плата PHIHONG USA
PBM40X-200-R), после герметика почти не видно надписи. На буржуйском форуме писали, что бывает вылетает и шим не запускается..
|
|
|
|
|
|
CriteDS
|
Дата: Пятница, 24.07.2020, 23:05 | Сообщение # 69
|
|
|
 Добавлено (26.07.2020, 02:07)
---------------------------------------------
Отбой, нашел, это 2SD1616A.
|
|
|
|
|
|
oil_taman@opasciscom
|
Дата: Суббота, 22.08.2020, 22:40 | Сообщение # 70
|
Пользователи
oil_taman@opasciscom
Рядовой
- Сообщений:10
- Репутация:0±
|
Цитата yesx642 ( ) Что такое черная линия? Трудно понять фото |
|
|
|
|
|
alexsteff83
|
Дата: Пятница, 02.10.2020, 19:48 | Сообщение # 71
|
|
|
День добрый, помогите переделать зарядку dewalt dcb112 ph1hong usa pbm40x-200-r 29511600072-ra1 rev. a1
Куда впаять термистор?
|
|
|
|
|
|
Anat78
|
Дата: Пятница, 02.10.2020, 23:57 | Сообщение # 72
|
Администраторы
Anat78
Майор
- Сообщений:7025
- Репутация:58±
|
В 12 сообщении все фото
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
poltavanet
|
Дата: Четверг, 08.10.2020, 16:32 | Сообщение # 73
|
|
|
Кто то заказывал с алиэкспрес шимки 1710 ставили, как работают. У меня на них работает но не заряжает, хотя светодиод мигает вечно.
|
|
|
|
|
|
Anat78
|
Дата: Четверг, 08.10.2020, 16:34 | Сообщение # 74
|
Администраторы
Anat78
Майор
- Сообщений:7025
- Репутация:58±
|
Заказывал, все отлично, если моргает но не заряжает то значит еще что то дохлое в зарядном еще
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
yuran191271
|
Дата: Воскресенье, 18.10.2020, 14:40 | Сообщение # 75
|
Пользователи
yuran191271
Рядовой
- Сообщений:10
- Репутация:0±
|
Смотри обвязку ШИМа по второй ножке, Если не одиночные импульсы а пачки импульсов
то делитель на сопротивлениях подобран не корректно
|
|
|
|
|
|
ivanshevakov
|
Дата: Понедельник, 16.11.2020, 17:50 | Сообщение # 76
|
|
|
Здравствуйте,
Прежде всего спасибо за наставления - переделал конденсатор, варистор, термистор - все заработало(У меня зарядное dcb 112),
НО, будучи человеком далеким от электроники (уровень - прямые руки, физика 11 класс школы) и одновременно педантичным - хотел бы разобраться:
- могли бы мне разъяснить как может трансформатор рассчитанный на 110 вольт без переделки выдавать нужное (такое же) напряжение на выводах при подключении к 220В? И возможно ли использование такого зу в долгосрочной перспективе? Могли бы объяснить на пальцах что происходит с током при входящем напряжении 220В до момента вывода на клеммы зарядки аккумулятора, в отличие от родного тока 110В (как я понимаю что в одном, что во 2м случае в итоге одинаковый ток, т.е. напряжение и сила тока идет на аккумулятор?!)
Спасибо большое
|
|
|
|
|
|
Anat78
|
Дата: Понедельник, 16.11.2020, 17:52 | Сообщение # 77
|
Администраторы
Anat78
Майор
- Сообщений:7025
- Репутация:58±
|
Вот тут очень подробно все расписано и понятным языком: https://yadi.sk/i/FgVFitQ4nR3kq
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
7876807
|
Дата: Четверг, 03.12.2020, 01:55 | Сообщение # 78
|
|
|
Доброго времени суток.

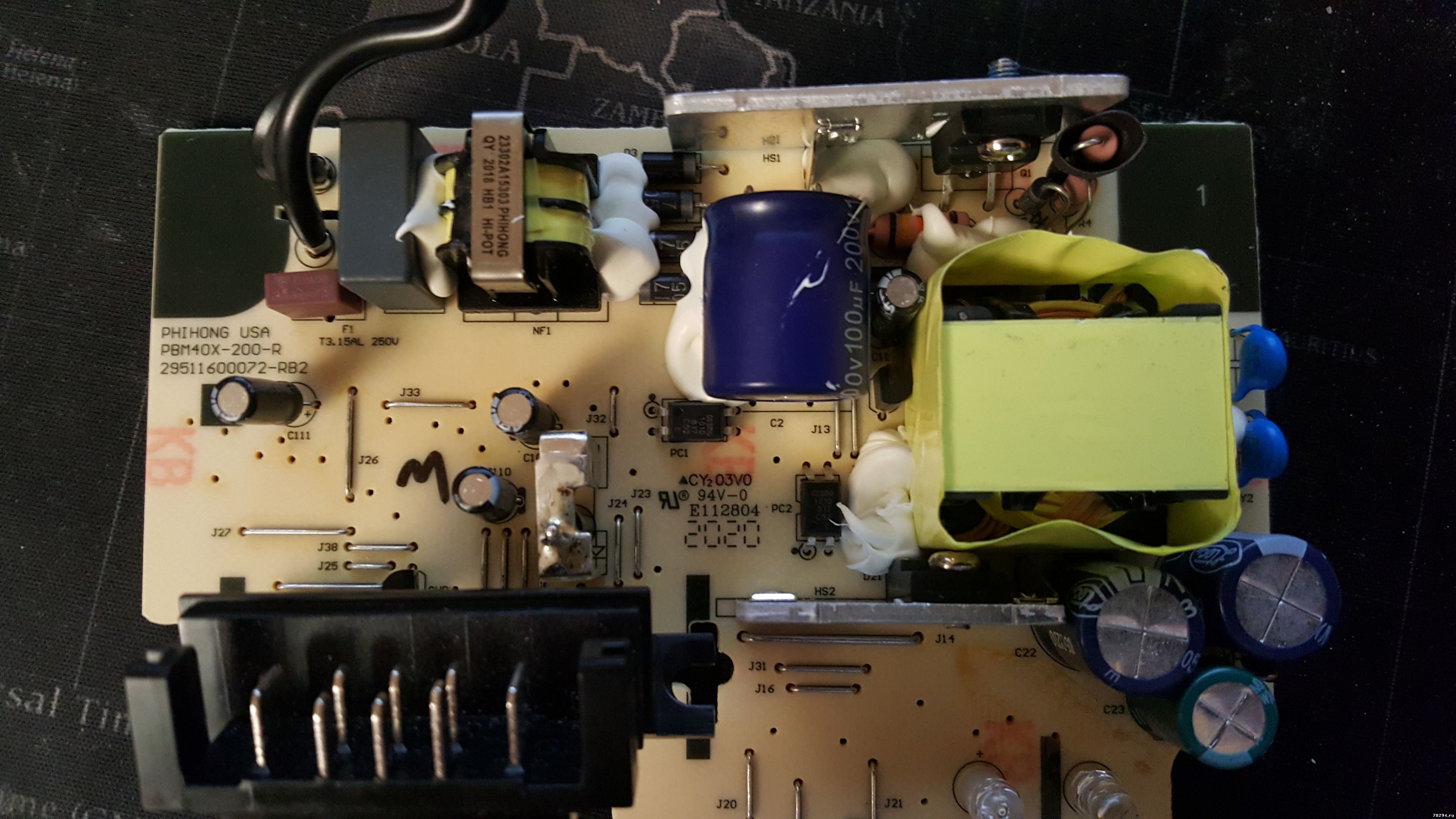

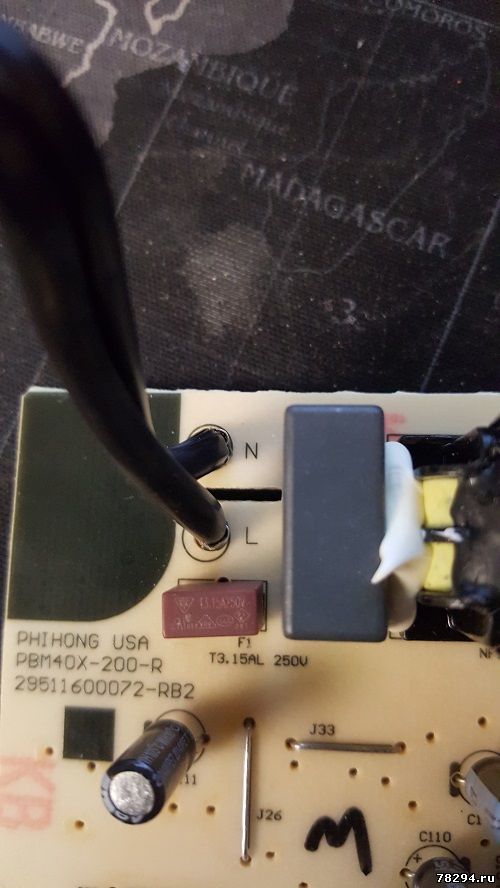

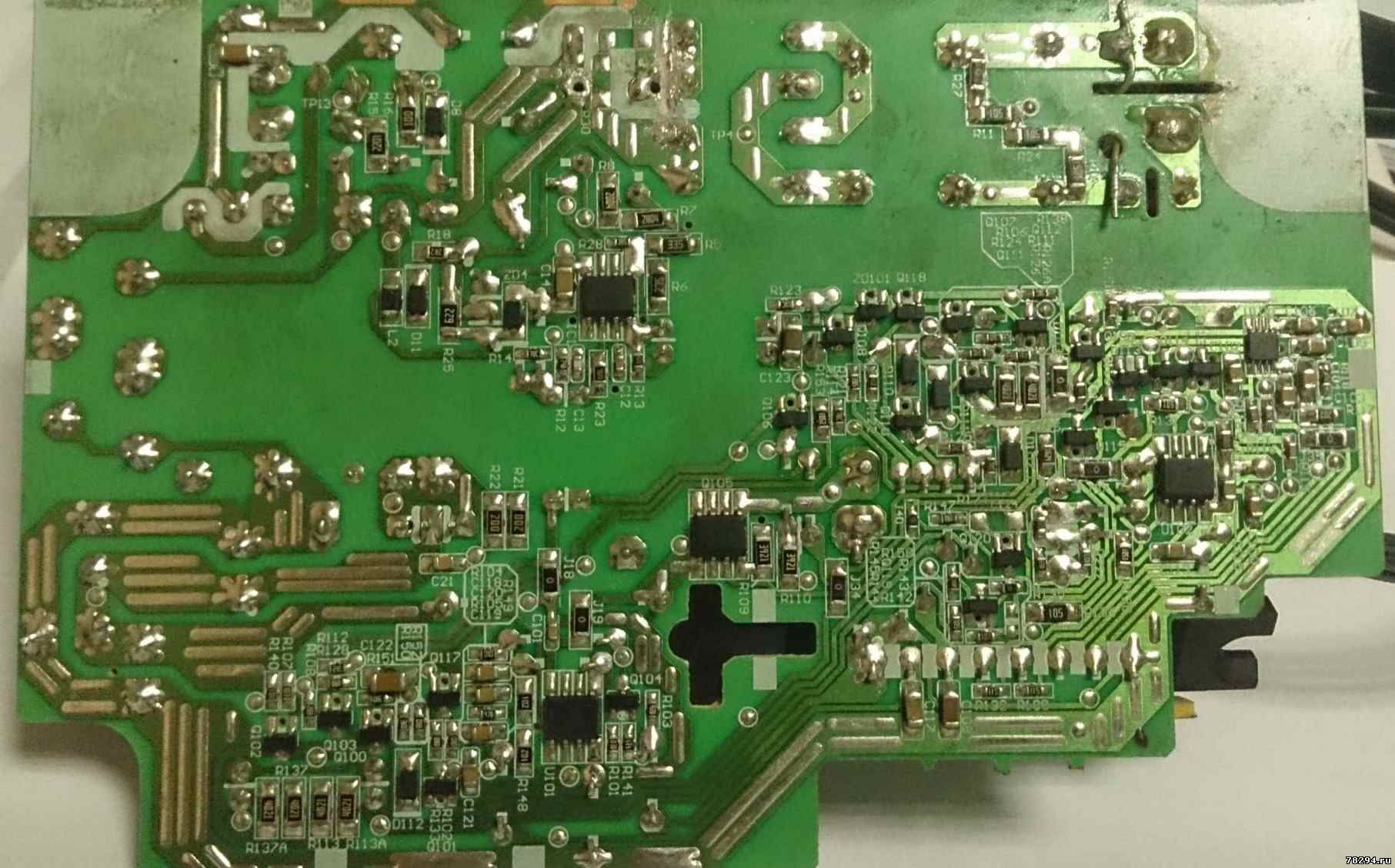

Имеется зарядное устройство DCB112
PHIHONG USA
PBM40X-200-R
29511600072-RB2
E112804
94V-0
дата 2020

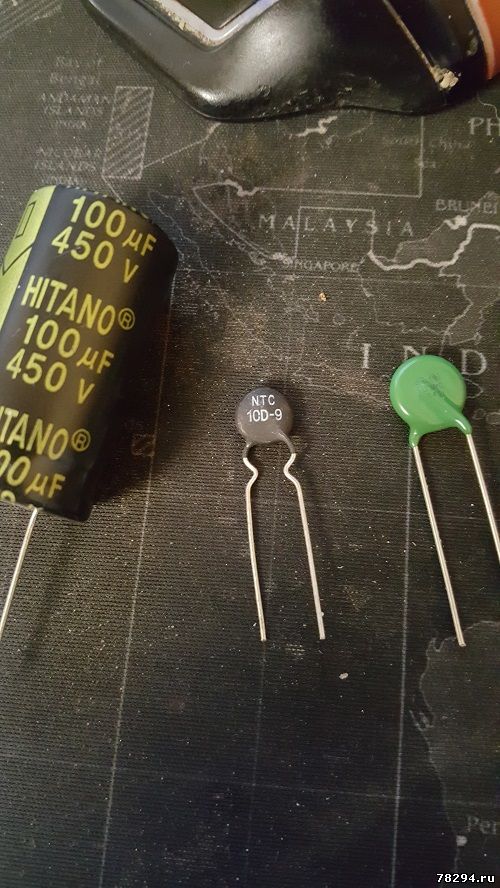

Имеем детали
Подскажите пожалуйста, что куда . Я так понимаю, что аналогично , как в сообщении №12. Правильно ?
Если можно, то стрелочками покажите, что куда. Кроме конденсатора. А то, с паяльником и я на вы.
Сообщение отредактировал 7876807 - Четверг, 03.12.2020, 02:19 |
|
|
|
|
|
Anat78
|
Дата: Четверг, 03.12.2020, 06:45 | Сообщение # 79
|
Администраторы
Anat78
Майор
- Сообщений:7025
- Репутация:58±
|
Да все как в 12 сообщении делать
под варистор надо просверлить отверстие в плате
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
japp
|
Дата: Четверг, 03.12.2020, 16:32 | Сообщение # 80
|
|
|
20v аккумуляторы будет заряжать? По сути 18 и 20v одно и тоже
|
|
|
|
|
|
Anat78
|
Дата: Четверг, 03.12.2020, 16:50 | Сообщение # 81
|
Администраторы
Anat78
Майор
- Сообщений:7025
- Репутация:58±
|
да 18 и 20 это одно и тоже
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
youth46
|
Дата: Суббота, 05.12.2020, 19:32 | Сообщение # 82
|
Пользователи
youth46
Рядовой
- Сообщений:15
- Репутация:0±
|
Здравствуйте. Принесли посмотреть DCB112 производства китай. Вылетела диодная сборка SB10100LFCT. Для проверки работоспособности, подпаял имеющуюся у меня STPS20H100CT- можно ли её оставить?. Заработала и вроде заряд идет. Нашёл вроде бы подходящий аналог STPS10H100CFP. Подойдёт она для замены?
|
|
|
|
|
|
Anat78
|
Дата: Воскресенье, 06.12.2020, 01:04 | Сообщение # 83
|
Администраторы
Anat78
Майор
- Сообщений:7025
- Репутация:58±
|
да можно оставить
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
youth46
|
Дата: Воскресенье, 06.12.2020, 12:31 | Сообщение # 84
|
Пользователи
youth46
Рядовой
- Сообщений:15
- Репутация:0±
|
Спасибо за ответ.
|
|
|
|
|
|
japp
|
Дата: Пятница, 18.12.2020, 18:23 | Сообщение # 85
|
|
|

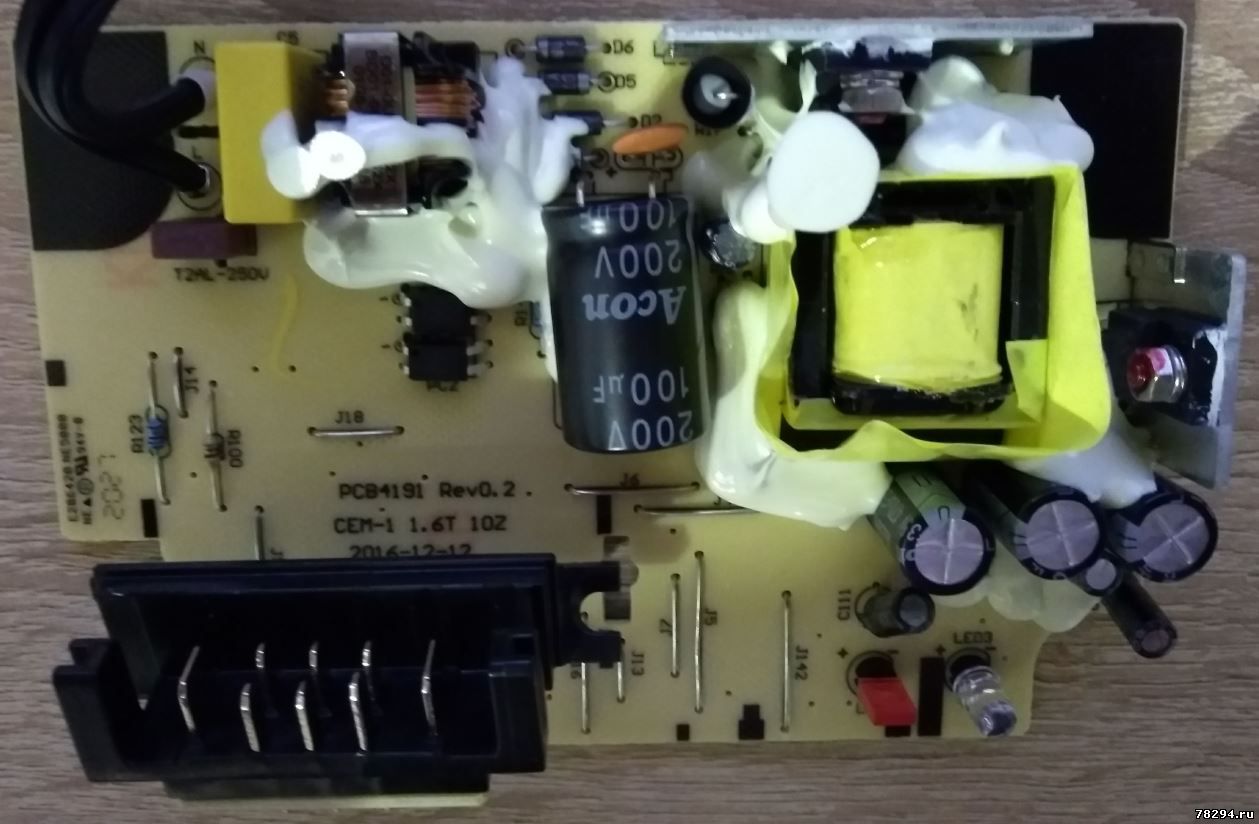

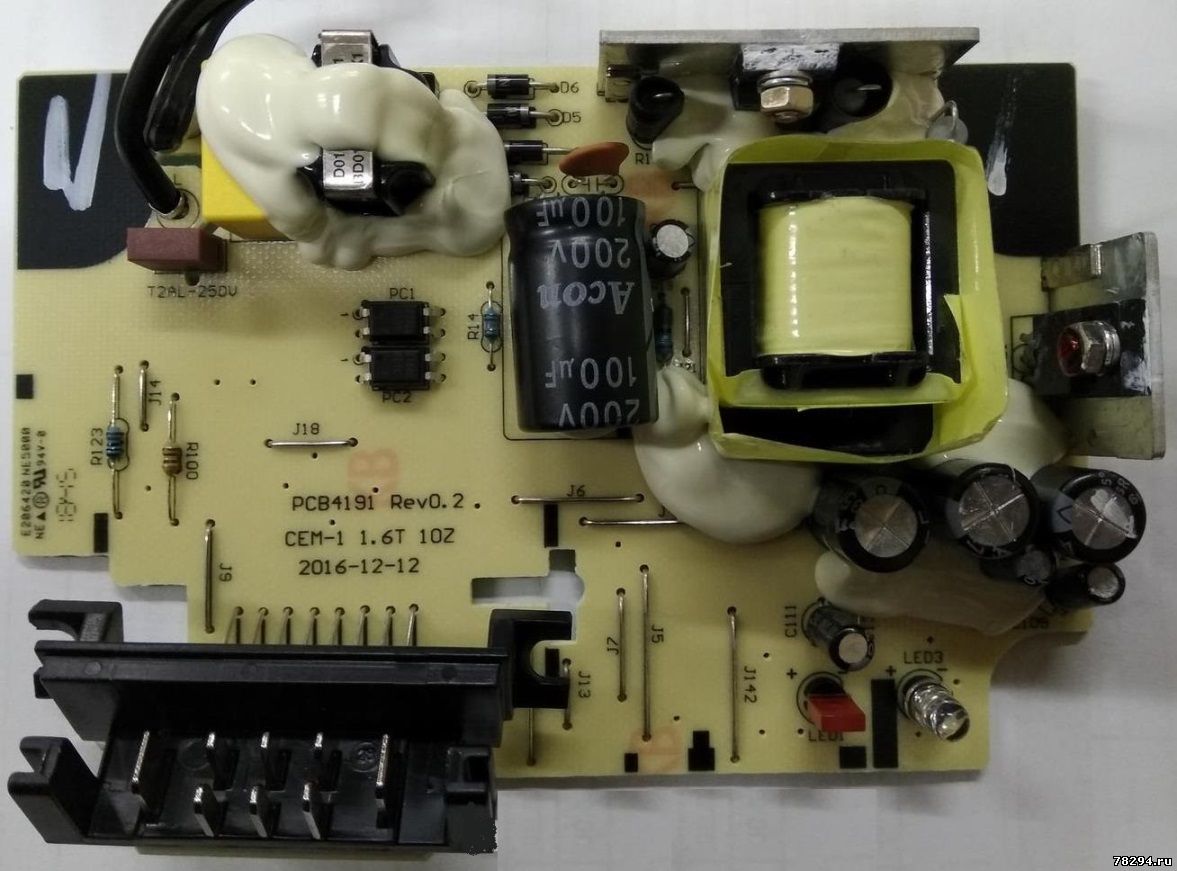

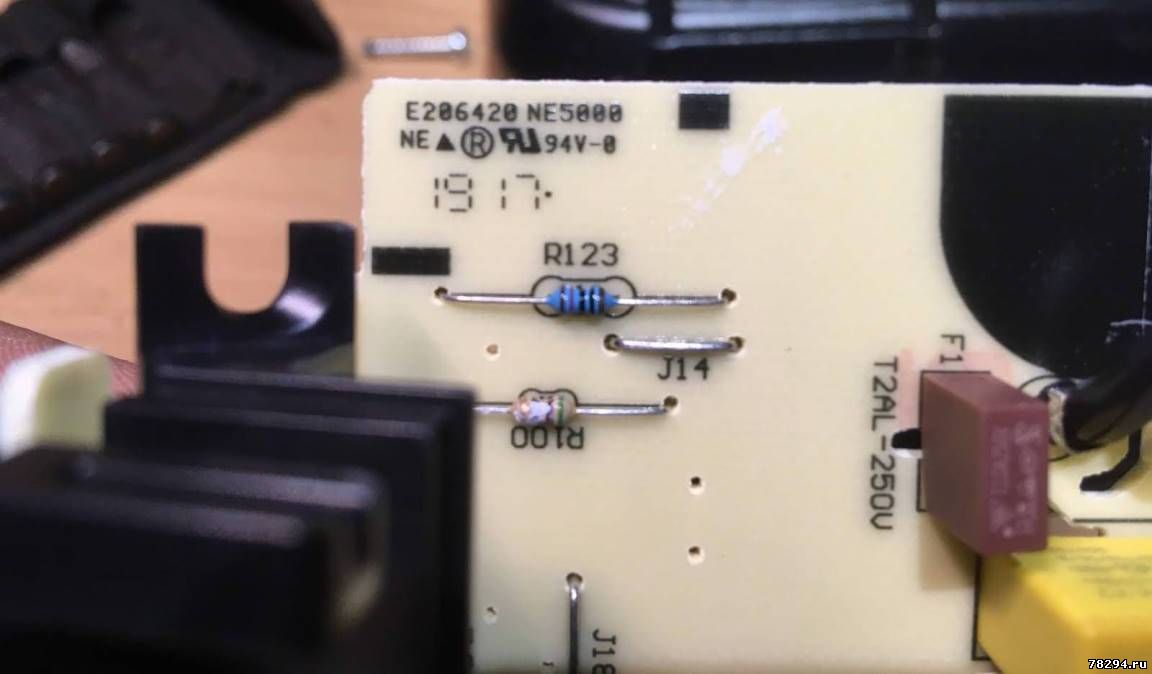

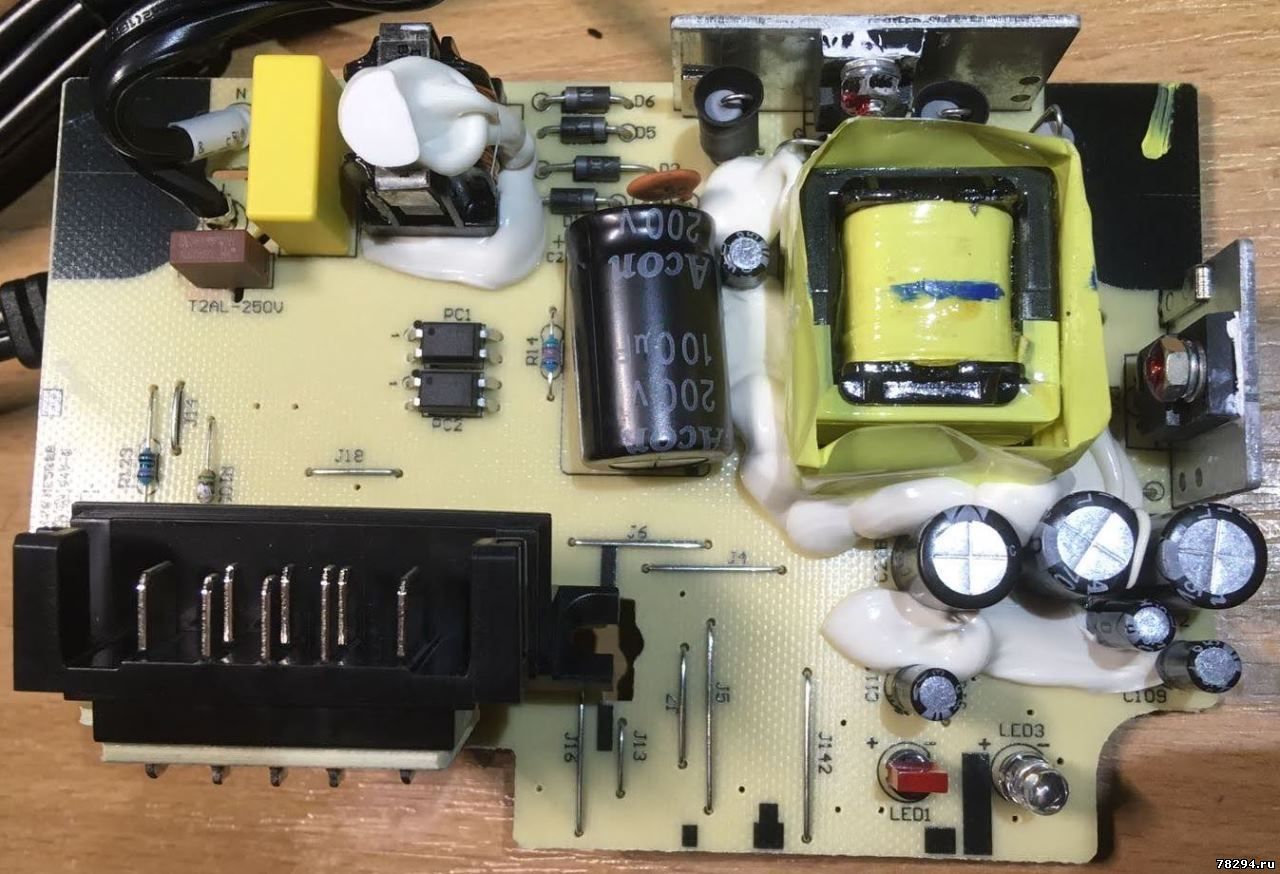

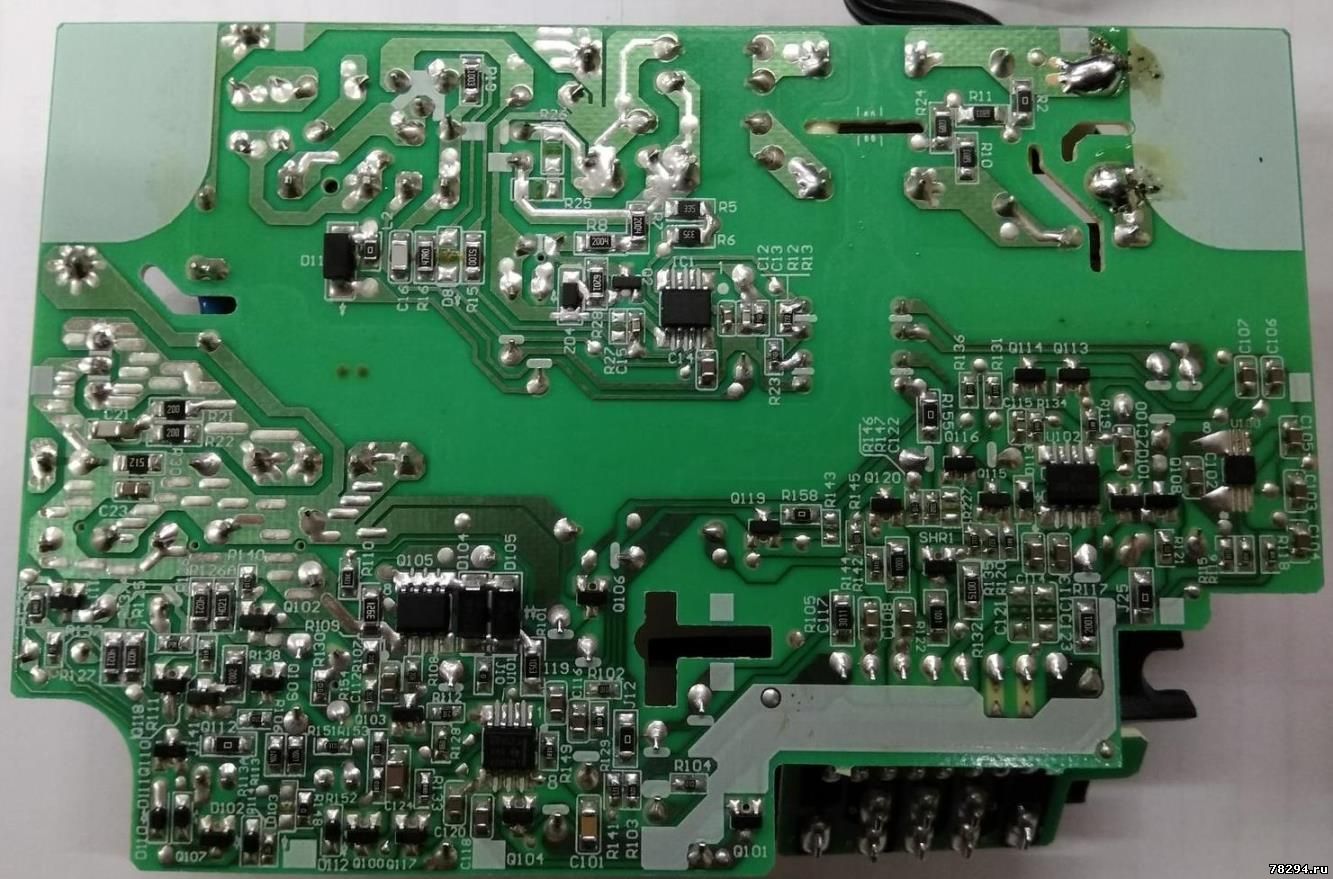

Сегодня приехала такая зарядка PCB4191 Rev 0.2 2016-12-12! Как я понимаю для переделки нужен конденсатор, варистор и термистор. Может кто покажет куда их паять. Читал про зазор, а если одеть термоусадку, можно особо не соблюдать зазор?
Сообщение отредактировал japp - Пятница, 18.12.2020, 18:27 |
|
|
|
|
|
Anat78
|
Дата: Пятница, 18.12.2020, 20:06 | Сообщение # 86
|
Администраторы
Anat78
Майор
- Сообщений:7025
- Репутация:58±
|
инструкция на этой странице сайта
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
japp
|
Дата: Пятница, 18.12.2020, 21:19 | Сообщение # 87
|
|
|
Цитата Anat78 ( ) инструкция на этой странице сайта
Варистор паять лицом к дроселю?

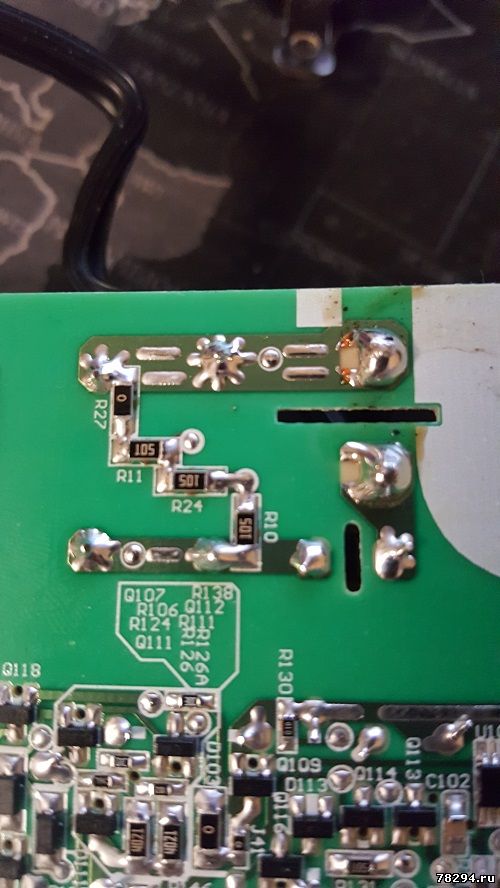

По переделке разобрался! Сегодня прикупил електролит 100мф-400вольт и варистор znr v10471u, с термистором беда надо искать. По варистору не разобрался, продавец уверял что подойдет. Знающие люди подскажите!
Сегодня переделал зарядник, все работает  Нагрев не большой в районе трансформатора, корпус чуть тепленький. Спасибо форуму!
Сообщение отредактировал japp - Пятница, 18.12.2020, 21:46 |
|
|
|
|
|
Anat78
|
Дата: Суббота, 26.12.2020, 11:17 | Сообщение # 88
|
Администраторы
Anat78
Майор
- Сообщений:7025
- Репутация:58±
|

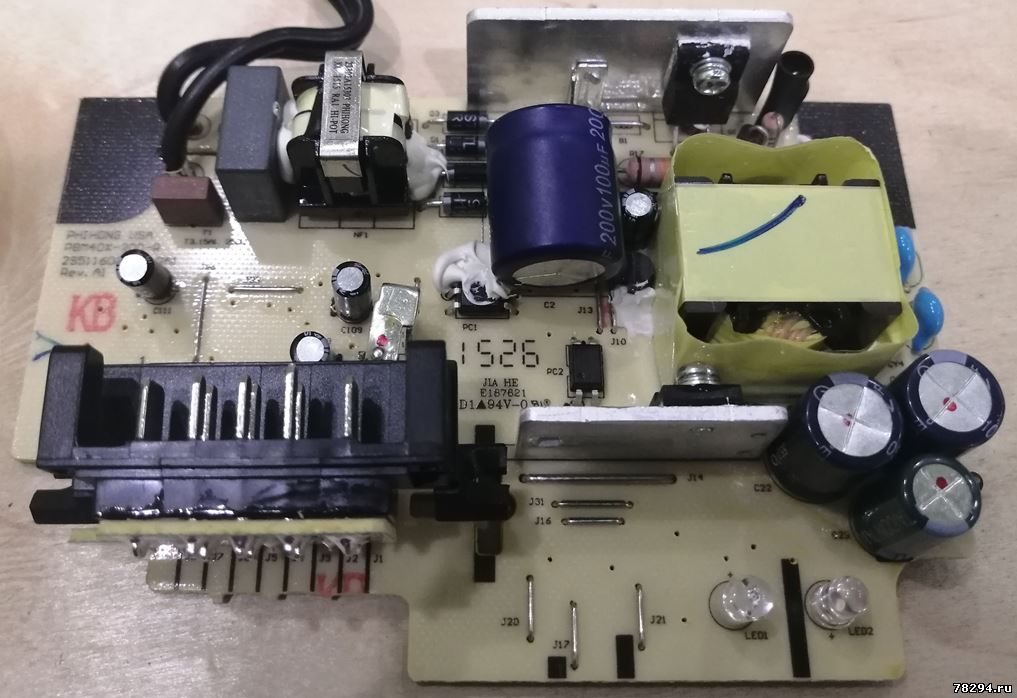

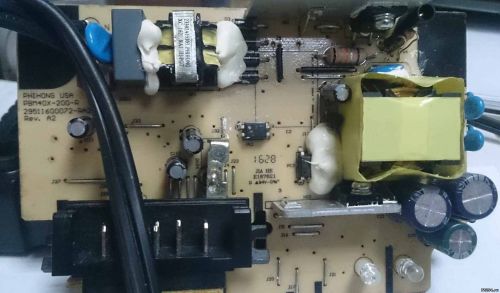

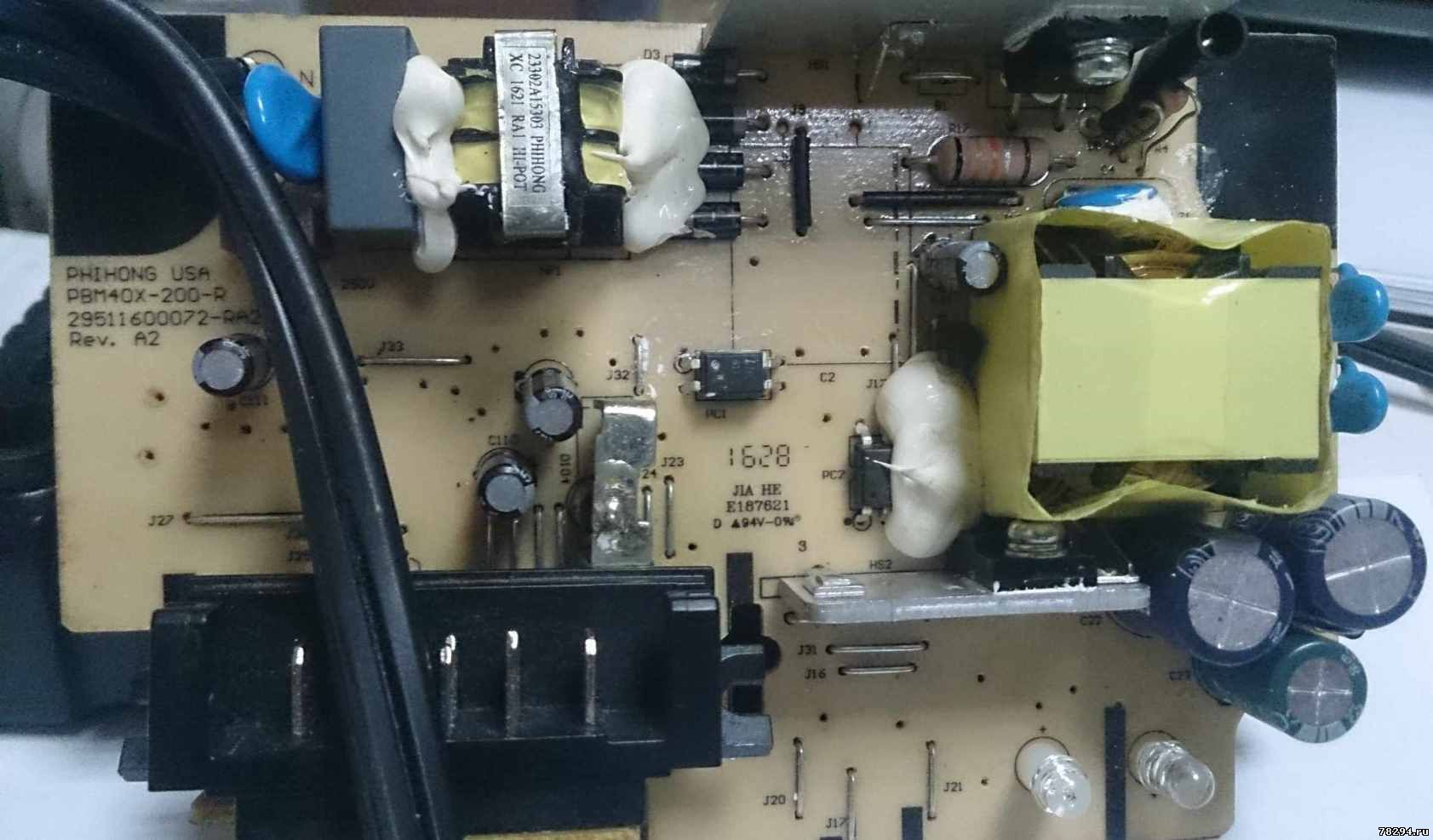

PHIHONG USA
PBM-40X-200-R
29511600072-RA2
REV. A2
16 28
JIA HE
E1187621
D 94V-0 Pu
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
ostapdj
|
Дата: Понедельник, 18.01.2021, 16:59 | Сообщение # 89
|
Пользователи
ostapdj
Рядовой
- Сообщений:18
- Репутация:0±
|
Цитата Anat78 ( ) Термистор обязателен если электролит больше 47мкф иначе сгорают диоды в выпрямителе
1. Какая минимальная емкость допускается к установлению?
2. Если установить емкость 47мФ нужно устанавливать темистр?
|
|
|
|
|
|
Anat78
|
Дата: Понедельник, 18.01.2021, 19:16 | Сообщение # 90
|
Администраторы
Anat78
Майор
- Сообщений:7025
- Репутация:58±
|
1) Если надо чтобы работало и от 110 до 220 то 100 мкф, минимально можете поставить 22, работать даже будет при нормальном напряжении:)
2) да
