Переделка Dewalt DCB101 (12-18 V Max) на 220вольт
|
|
|
Anat78
|
Дата: Среда, 06.04.2016, 10:08 | Сообщение # 1
|
Администраторы
Anat78
Майор
- Сообщений:7051
- Репутация:59±
|
Переделка Dewalt DCB101 (12-18 V Max) на 220 вольт, Dewalt DCB101 уже не выпускается и не продается но мало ли попадется вам.

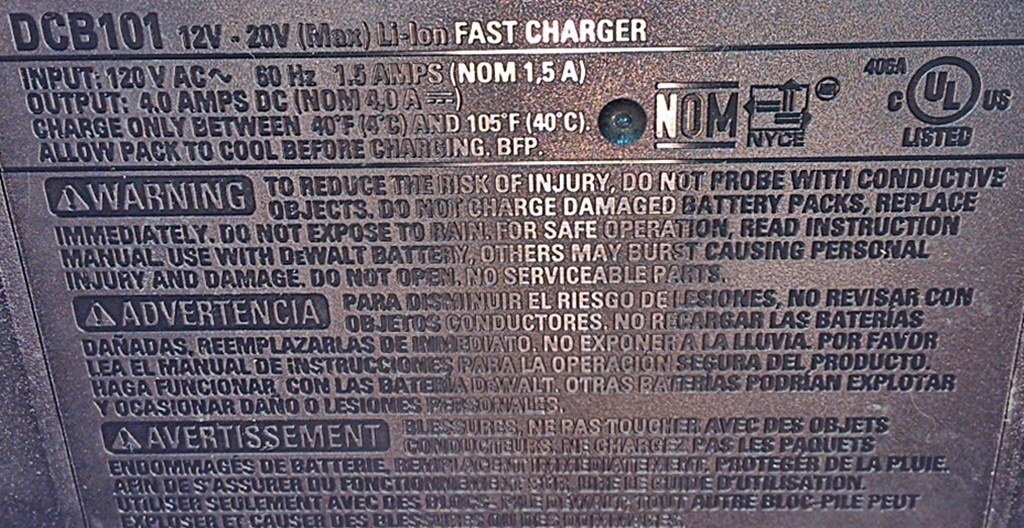

Перед переделкой необходимо убедиться в версии зарядного устройства, старая имеет ток заряда 3 ампера и очень легко переделывается, вторая версия имеет ток заряда 4 ампера и после переделки греется (необходимо наращивать радиаторы или ставить вентилятор)
У этого зарядного можно выставить любой ток заряда простой заменой токового шунта или откусывания части из них (III - 4А, II - 2,7А, I - 1,4А).
1) Разбираем зарядное, у зарядки Dewalt DCB101 винты Torx BO TX15 (приготовьте соответствующий инструмент)
2) Купить конденсатор на 100мкф 450В и поставить его взамен 220мкф 200В.
Конденсатор залит белой пастой, аккуратно срезать ее. Аккуратно выпаять его. При покупке нового подобрать подходящий по размерам и расстоянию между его ножками.
3) Впаять новый конденсатор 100мкф 450В. Не перепутать полярность!
3.1) установить вентилятор 40*40мм 24вольта для зарядных с током заряда 4а или уменьшить ток заряда откусив один из резисторов на 0,1 ома http://www.78294.ru/forum/5-2-104-16-1506943045
Провода от вентилятора подключаются прямо на разъем батареи зарядного + красный и - черный
3.2) Установить варистор 270 Вольт больше 8 Дж, например 10D431K 275В (Varistor 10D431K 275V)
Просверлить под него отверстия на плате http://www.78294.ru/forum/5-2-2327-16-1581524116
3.3) Установить 2 термистора взамен перемычек на плате, термисторы такие: Термистор 10 Ом 2 Ампера, например NTC 10D-9, 10 Ом, 2А (Thermistor NTC 10D-9 10Ohm 2A)
Если плата другого образца без перемычек, а с дросселем, то читать ниже
4) Заменить вилку на шнуре на европейскую и можно работать

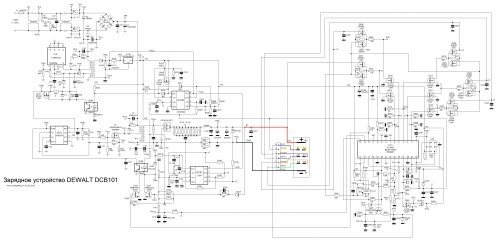

Полная схема зарядного Dewalt DCB101:
Доступно только для пользователей
По всем вопросам обращайтесь ко мне на почту 78294@mail.ru
Помогу с переделкой зарядных или переделаю любое зарядное за 600р.
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
Anat78
|
Дата: Среда, 07.06.2017, 16:55 | Сообщение # 2
|
Администраторы
Anat78
Майор
- Сообщений:7051
- Репутация:59±
|
Предупреждение для тех кто будет менять конденсатор и начнет неаккуратно убирать герметик.
Под герметиком находится стеклянный стабилитрон ZD103, разбивается очень легко, заменить можно на любой на 15 вольт http://ali.pub/3wv46g
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
Anat78
|
Дата: Понедельник, 02.10.2017, 16:17 | Сообщение # 3
|
Администраторы
Anat78
Майор
- Сообщений:7051
- Репутация:59±
|
У этого зарядного можно выставить любой ток заряда простой заменой токового шунта или откусывания части из них (III - 4А, II - 2,7А, I - 1,4А).
На фото обозначены 1, 2, 3 резисторы шунта по 0,1 ом, откусывая которые можно уменьшать ток (откусить один будет ток 2,7А, откусить два - будет 1,4А)
(цвет резисторов может отличаться в зависимости от даты выпуска зарядного)
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
Anat78
|
Дата: Понедельник, 15.01.2018, 14:20 | Сообщение # 4
|
Администраторы
Anat78
Майор
- Сообщений:7051
- Репутация:59±
|
Поддержать развитие сайта можно здесь: http://serov1.ucoz.net/forum/0-0-0-36
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
Anat78
|
Дата: Понедельник, 08.04.2019, 16:58 | Сообщение # 5
|
Администраторы
Anat78
Майор
- Сообщений:7051
- Репутация:59±
|
Меняйте при переделке предохранитель на 2ампера, иначе когда сгорает, вот так взрывается:
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
|
|
1234vladimir
|
Дата: Вторник, 09.06.2020, 01:55 | Сообщение # 8
|
|
|
Доброго времени суток. Более 2х лет пользовался зарядкой(переделкой с 110 на 220В, при этом заменил только терморезисторы и варистор и электролит) тут недавно поставил на зарядку и бахнул полевик, дома был похожий(IRF830), так как обрезал два резака на зарядку(1.2А оставил только) думал что его хватить. и тут меня ждал сюрприз - зарядка включилась всё ок, закинул батарку - 3-5 секунд - бабах и дымок((((
сгорел предохрон, полевик, один терморезистор.

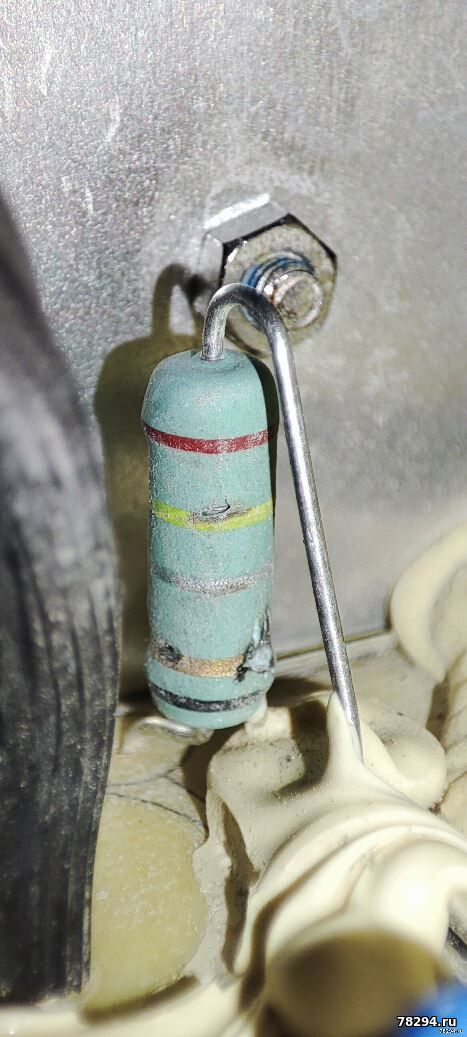

потом начал искать что обычно сгорает при БАБАХ - выяснил что рядом с электролитом один резак на 0.33 ваще не звонится.
вот завтра еду в радиомаркет закупать пасивку - просто не знаю поможет ли это и что еще можно проверить?
заранее благодарен за ответ
|
|
|
|
|
|
Anat78
|
Дата: Вторник, 09.06.2020, 07:25 | Сообщение # 9
|
Администраторы
Anat78
Майор
- Сообщений:7051
- Репутация:59±
|
еще проверить шим и обвязку
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
1234vladimir
|
Дата: Воскресенье, 14.06.2020, 23:14 | Сообщение # 10
|
|
|
Доброго времени суток. Впаял всё что купил, зарядка "заработала" - то есть диод моргает как при зарядке - а заряд на АКБ не повышается. вопрос как правильно проверить ШИМ?
и обвязку?)
Заранее благодарен за ответ
|
|
|
|
|
|
Anat78
|
Дата: Воскресенье, 14.06.2020, 23:18 | Сообщение # 11
|
Администраторы
Anat78
Майор
- Сообщений:7051
- Репутация:59±
|
Если моргает значит второй блок питания исправен
Осталось проверить первый основной
Проверьте напряжение на электролите сначало
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
1234vladimir
|
Дата: Воскресенье, 14.06.2020, 23:34 | Сообщение # 12
|
|
|
вот
на электролите 320 вольт, электролит если я не ошибаюсь на 450Добавлено (14.06.2020, 23:42)
---------------------------------------------
Транзистор полевой SPA06N80C3XKSA1
Сообщение отредактировал 1234vladimir - Воскресенье, 14.06.2020, 23:36 |
|
|
|
|
|
Anat78
|
Дата: Воскресенье, 14.06.2020, 23:38 | Сообщение # 13
|
Администраторы
Anat78
Майор
- Сообщений:7051
- Репутация:59±
|
Транзистор перепаивали, значит его и смотреть - проверять
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
1234vladimir
|
Дата: Понедельник, 15.06.2020, 00:13 | Сообщение # 14
|
|
|
на транзюке на центральной 320 вольт - на двух тихо.
уже перепаял один фиг
Добавлено (15.06.2020, 00:20)
---------------------------------------------

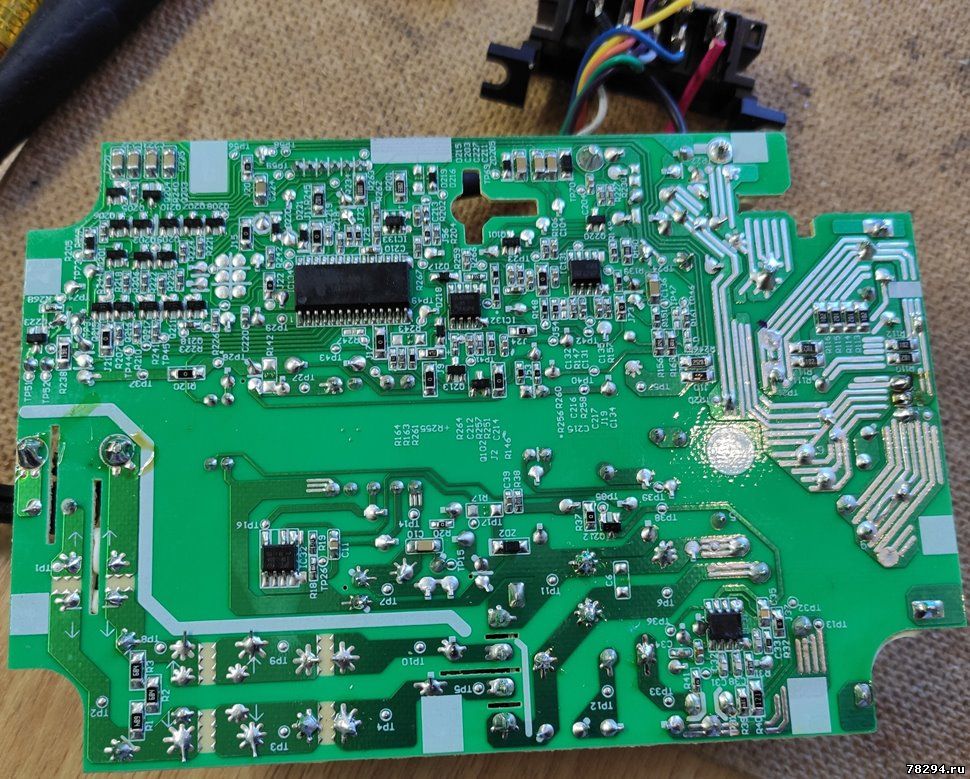

подскажите что за микруха( мот название есть?)
Сообщение отредактировал 1234vladimir - Понедельник, 15.06.2020, 00:21 |
|
|
|
|
|
Anat78
|
Дата: Вторник, 16.06.2020, 07:27 | Сообщение # 15
|
Администраторы
Anat78
Майор
- Сообщений:7051
- Репутация:59±
|
Да конечно могла и шим сгореть,это lnk603dg
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
Anat78
|
Дата: Понедельник, 22.06.2020, 10:17 | Сообщение # 16
|
Администраторы
Anat78
Майор
- Сообщений:7051
- Репутация:59±
|
Все еще приносят для переделки на 220 вольт:
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
yuran191271
|
Дата: Понедельник, 19.10.2020, 20:39 | Сообщение # 17
|
Пользователи
yuran191271
Рядовой
- Сообщений:10
- Репутация:0±
|
До какого года выпускали Dewalt DCB101
|
|
|
|
|
|
Anat78
|
Дата: Понедельник, 19.10.2020, 22:19 | Сообщение # 18
|
Администраторы
Anat78
Майор
- Сообщений:7051
- Репутация:59±
|
2016
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
cibulskiyandr
|
Дата: Суббота, 30.01.2021, 23:35 | Сообщение # 19
|
|
|
Доброго времени суток ребята не подскажете маркировку стабилитрона ? Заранее спасибо. На плате ZD102.
Сообщение отредактировал cibulskiyandr - Суббота, 30.01.2021, 23:41 |
|
|
|
|
|
Anat78
|
Дата: Воскресенье, 31.01.2021, 00:18 | Сообщение # 20
|
Администраторы
Anat78
Майор
- Сообщений:7051
- Репутация:59±
|
любой на 30 вольт, так же защищает от переполюсовки батареи
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
|
cibulskiyandr
|
Дата: Четверг, 25.02.2021, 11:38 | Сообщение # 22
|
|
|
Здравствуйте вопрос к 1234vladimir Вам удалось починить зарядное? У меня похоже такая же проблема. Спасибо
Подскажите пожалуйста название этих микросхем
|
|
|
|
|
|
Anat78
|
Дата: Четверг, 25.02.2021, 11:53 | Сообщение # 23
|
Администраторы
Anat78
Майор
- Сообщений:7051
- Репутация:59±
|
IC133 - CQRR
IC13 - n116922
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
cibulskiyandr
|
Дата: Воскресенье, 07.03.2021, 14:05 | Сообщение # 24
|
|
|
Добрый день Anat78 обыскал весь интернет но даташит на эти микросхемы не нашёл. Может Вы подскажете где искать. Хотел скачать схему но нужно отправить 7 сообщений. Как быть даже не знаю?
|
|
|
|
|
|
Anat78
|
Дата: Воскресенье, 07.03.2021, 15:22 | Сообщение # 25
|
Администраторы
Anat78
Майор
- Сообщений:7051
- Репутация:59±
|
чип SOP28 N116922
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
|
Shytkinevg
|
Дата: Вторник, 25.05.2021, 03:02 | Сообщение # 27
|
|
|
Зарядка DCB 101. Установлен кулер на 12 вольт через резистор 300 ом, два термистора, варистор в термоусадке. Заодно предохранитель тоже одел в термоусадку. Зарядка подключается к сети через преобразователь 220-110.
Доступно только для пользователей
|
|
|
|
|
|
igor_160788
|
Дата: Вторник, 22.06.2021, 00:18 | Сообщение # 28
|
Пользователи
igor_160788
Рядовой
- Сообщений:23
- Репутация:0±
|
Шукаю робочий трансформатор від зарядки DCB 101.
Готовий придбати, цікаві тільки пропозиції з України.
Ось такий:
|
|
|
|
|
|
sergeisam
|
Дата: Четверг, 13.01.2022, 00:48 | Сообщение # 29
|
Пользователи
sergeisam
Рядовой
- Сообщений:64
- Репутация:3±
|
 Цитата Anat78 (  ) Все еще приносят для переделки на 220 вольт:
Аналогично. Давеча принесли на переделку.
Заменил, добавил необходимое, уменьшил ток заряда ...
Сообщение отредактировал sergeisam - Четверг, 13.01.2022, 00:51 |
|
|
|
|
