Переделка зарядного Dewalt DW 9116 (7,2-18V) на 220в
|
|
|
Anat78
|
Дата: Среда, 01.03.2017, 15:59 | Сообщение # 1
|
Администраторы
Anat78
Майор
- Сообщений:7051
- Репутация:59±
|
Переделка зарядного Dewalt DW 9116 (7,2-18V) на 220в
Зарядка типов батарей никель-кадмиевые / никель-металл-гидридные
Применяется для напряжений батареи от 7,2 В до 18В
Ток заряда 1,5А
Потребляемая мощность 75вт
Инструкция Dewalt DW 9116 : https://www.manualslib.com/products/Dewalt-Dw9116-198690.html
Описание переделки:
Удаляем:
R1,54-SMD, R2, R3, R7-SMD, R10, R38, R52, R18, R21, R22-SMD, R42, R51
C3
D2, D3, D4, D5, D19, D20/J5
Q1
Запаиваем:
R1,54 270KΩ(SMD)
R2,3 - 15KΩ /2W
R7 - 22Ω(SMD)
R10,38,52 - 120KΩ /2W
R21 - 0.11Ω`/2W (резюк отвечает за ток заряда) 0.22Ω транзистор греться не будет, но ток заряда уменьшится до 1.44A
R22 - 150KΩ(SMD)
R42 - 5.1Ω
R51 - 820Ω(SMD)
D2,3,4,5 - 1N5406
D19,20 - в сумме на 186 вольт
C3 - 47µF /400V
Q1 - IRF740
после переделки:
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
|
Anat78
|
Дата: Понедельник, 22.01.2018, 13:36 | Сообщение # 3
|
Администраторы
Anat78
Майор
- Сообщений:7051
- Репутация:59±
|
Поддержать развитие сайта http://serov1.ucoz.net/forum/0-0-0-36
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
Anat78
|
Дата: Вторник, 11.06.2019, 10:41 | Сообщение # 4
|
Администраторы
Anat78
Майор
- Сообщений:7051
- Репутация:59±
|

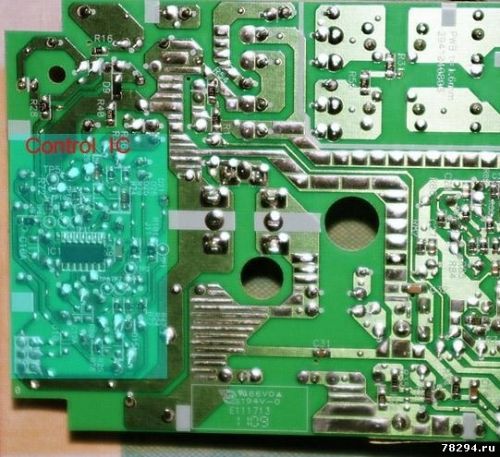

Сравнение оригинальных 110V и 220V DW9116 зарядных устройств
