Переделка фонаря Milwaukee 2360-20 на 220 вольт
Anat78 Дата: Понедельник, 30.07.2018, 15:51 | Сообщение # 1

Администраторы

Anat78

Майор

  • Сообщений:7020
  • Репутация:58±
Anat78

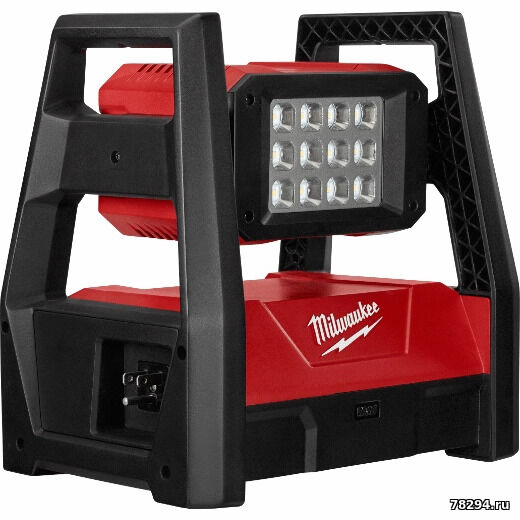

Переделка фонаря Milwaukee 2360-20 со 120вольт на 220вольт
54-06-0020 и 54-06-0021

Потребляемый ток от батареи 18вольт - 2,5А, от сети 120вольт - 1А

Работает от любой батареи М18 или сети 120(220)В.

High Mode: 3,000 lumens for up to 2 hours with M18™ XC 5.0 Pack 45ватт
Medium Mode: 1,500 lumens for up to 4 hours with M18™ XC 5.0 Pack 22ватта
Low Mode: 650 lumens for up to 8 hours with M18™ XC 5.0 Pack 12ватт

Инструкция Milwaukee 2360-20 : https://documents.milwaukeetool.com/58-14-2360d1.pdf

Схема сборки Milwaukee 2360-20 : https://documents.milwaukeetool.com/54-06-0020.pdf















Для работы прожектора от батареи 12ач М18 необходим переходник Service Kit 14-46-0086
Так же в зарядное можно установить модуль заряда аккумулятора от сети



Американская вилка конечно же сразу меняется на сетевой шнур с евро вилкой длиной 6метров
Плюс на это место ставится евро розетка внутреннего исполнения.
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
Anat78 Дата: Понедельник, 30.07.2018, 15:55 | Сообщение # 2

Администраторы

Anat78

Майор

  • Сообщений:7020
  • Репутация:58±
Anat78

Для переделки надо откусить американский разьем - вилку и припаять к плате кабель с евровилкой
Кабель лучше всего ШВВП 2*0,75 длиной 6 метров




В этом фонаре нет в комплекте шнура с вилкой, подразумевается подключение в американский удлинитель, поэтому откусывается от платы и припаиваем свой шнур.




Можно конечно купить американскую розетку для удлинителя, но это дорого и не практично будет.



Сверху на радиаторе сборка диодов PTR 20L120CT



Варистор стоит TVR10471, замена не требуется



Электролит стоит на 100мкф и 400в замена не требуется.
Снизу на радиаторе стоит силовой транзистор ITA08N60A, замена не требуется.



Включаем в 220 - все работает



По вопросам переделки обращаться ко мне на почту 78294@mail.ru
