Модуль защиты BMS 4S 30A с переделкой и установкой
|
|
|
Anat78
|
Дата: Вторник, 22.01.2019, 10:01 | Сообщение # 1
|
Администраторы
Anat78
Майор
- Сообщений:7107
- Репутация:59±
|
Модуль защиты BMS 4S 30A схема с переделкой и установкой 14,4 вольт
Плата CF 4S30A-A схема подключение (hx4sf30a)
Как переделать контроллер заряда 4s на 3s
Покупал здесь http://ali.pub/4ayvk7
У родного аккумулятора из 12 NiMH банок напряжение заряженного аккумулятора 16.8 вольт, как и у 4 банок лития, поэтому ставим 4*18650 и эту плату
по ее размерам и параметрам:
- Модель: 548604
- Рабочее напряжение: до 25 Вольт
- Отключение по перезаряду при напряжении: 4.28+ 0.05 V (на ячейку)
- Восстановление после отключение по перезаряду при напряжении: 4.095-4.195V (на ячейку)
- Отключение по переразряду при напряжении: 2.55±0.08 (на ячейку)
- Задержка отключения по перезаряду: 0.1s
- Температурный диапазон: -30-80
- Задержка отключения по КЗ: 100ms
- Задержка отключения по превышению тока: 500 ms
- Ток балансировки ячеек: 60mA
- Рабочий ток: 30A
- Максимальный ток (срабатывание защиты): 60A
- Работа защиты по КЗ: самовосстановление после отключения нагрузки
- Размеры: 45x56mm
- Основные функции: защита от перезаряда, защита от переразряда, защита от КЗ, защита от перегрузки по току, балансировка.

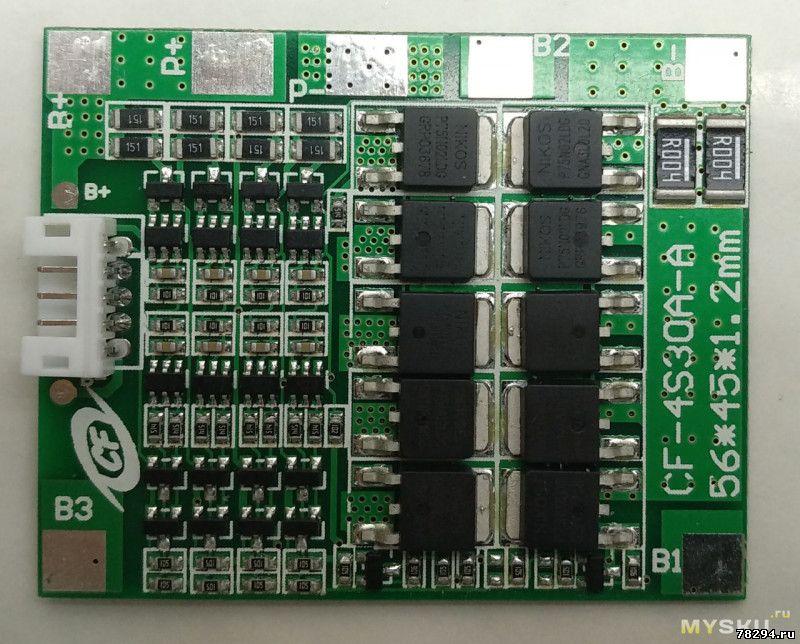

Все компоненты платы размещены на одной стороне:
Вторая сторона пустая и покрыта белой маской:
Есть возможность переделать из 4S в 3S
Поставьте перемычку между B+ и B3 или
4S должна работать как 3S если вместо площадки P+/B+ использовать B3
Так же можно превратить платы в 2S если замкнуть перемычкой B2 и B+, при этом силовые ключи могут греться сильнее за счёт повышения сопротивления каналов полевиков (Потому, что оно зависит от напряжения на затворе, которое будет занижено)
Чтобы плата BMS не срабатывала при пуске шуруповерта необходимо впаять конденсатор.
На плате даже есть пустые места для компонентов и одно из них как будто специально предназначено для этого конденсатора. Рассчитано оно под размер SMD 0603, сюда я и впаял 0,1 мкф (обвел его красным) http://ali.pub/4ayvly
http://ali.pub/4ayvn4
После этого плата перестала выключаться от резкого старта шуруповерта.

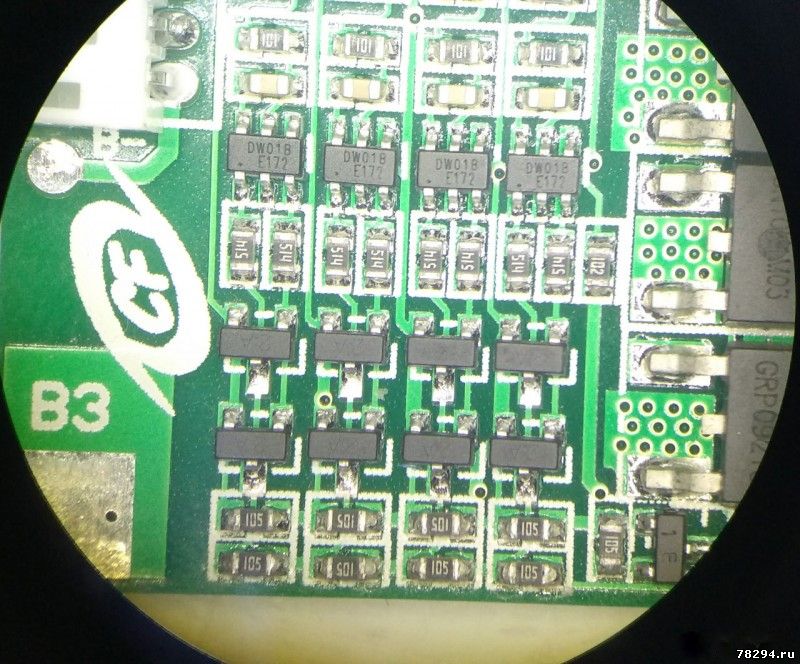

Часть, отвечающая за балансировку при заряде:
Эта часть отвечает за защиту ячеек от перезаряда/переразряда и она же отвечает за общую защиту от КЗ:
Мосфеты P75N02LOG: http://ali.pub/4ayvo3
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
Anat78
|
Дата: Вторник, 22.01.2019, 11:35 | Сообщение # 2
|
Администраторы
Anat78
Майор
- Сообщений:7107
- Репутация:59±
|
Еще вариант:
С платой CF-4S30A-A, решается проблема просто:
Выпаиваем резистор 1 МОм, идущий на базу транзистора защиты, вместо него
навесным монтажом ставим резистор 100 кОм с базы транзистора защиты, на
токоизмерительные резисторы, ( 2 шт. R004). На плате это на исток
ближайшего транзистора. По дорожке разобраться не трудно!
Выпаиваемый резистор:
Устанавливаемый резистор 100 кОм. Паяем на вывод ближний к краю платы.
И ВСЁЁЁЁ!
Любой «шурик» работает! И работает корректно! И ЗАЩИТА ПО ТОКУ РАБОТАЕТ!
ЕСЛИ плата не выполняет балансировку элементов по напряжению на элементах, на самом деле плата балансирует но при напряжении на входе платы 17 вольт только и током всего 40мА - это очень медленно
Поэтому перед сборкой батареи обязательно выполните выравнивание напряжения на всех элементах.
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
Перун
|
Дата: Пятница, 31.05.2019, 11:48 | Сообщение # 3
|
|
|
Здравия!
Уважаемый автор темы, как Вы и писали, я впаял кондёр. Но всё- равно шурик при нагрузке на патрон останавливается, то- есть плата уходит в защиту.
Или это от того, что я использую аккумулятор на 14 вольт в шуруповёрте на 12 вольт?
Сообщение отредактировал Перун - Пятница, 31.05.2019, 11:53 |
|
|
|
|
|
Anat78
|
Дата: Среда, 12.06.2019, 23:31 | Сообщение # 4
|
Администраторы
Anat78
Майор
- Сообщений:7107
- Репутация:59±
|
Цитата Перун (  ) Но всё- равно шурик при нагрузке на патрон останавливается, то- есть плата уходит в защиту.
Тут может быть куча проблем на самом деле
Уточните какие элементы 18650 вы поставили?
Какой шуруповерт?
Какой конденсатор впаяли?
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
artemych2006
|
Дата: Понедельник, 02.03.2020, 03:55 | Сообщение # 5
|
|
|
Anat78, здравствуйте, я прочитал вашу тему по замене акб в шуруповертена литий, вы описываете плату CF-4S-S30A,не подскажете как решить эту проблему на BW-4S-S30A,к сожалению я не смог найти информации как её доделать
|
|
|
|
|
|
Anat78
|
Дата: Понедельник, 02.03.2020, 09:07 | Сообщение # 6
|
Администраторы
Anat78
Майор
- Сообщений:7107
- Репутация:59±
|
Для платы BW-4S-S30A необходимо установить вот здесь конденсатор на 0,1мкф, чтобы не срабатывала защита при пуске:
Доступно только для пользователей
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
artemych2006
|
Дата: Среда, 04.03.2020, 12:47 | Сообщение # 7
|
|
|
Anat78, подскажите куда можно припаять светодиоды для индикации заряда и окончания заряда?
Сообщение отредактировал artemych2006 - Среда, 04.03.2020, 16:48 |
|
|
|
|
|
Anat78
|
Дата: Пятница, 13.03.2020, 10:04 | Сообщение # 8
|
Администраторы
Anat78
Майор
- Сообщений:7107
- Репутация:59±
|
Цитата artemych2006 ( ) куда можно припаять светодиоды для индикации заряда и окончания заряда

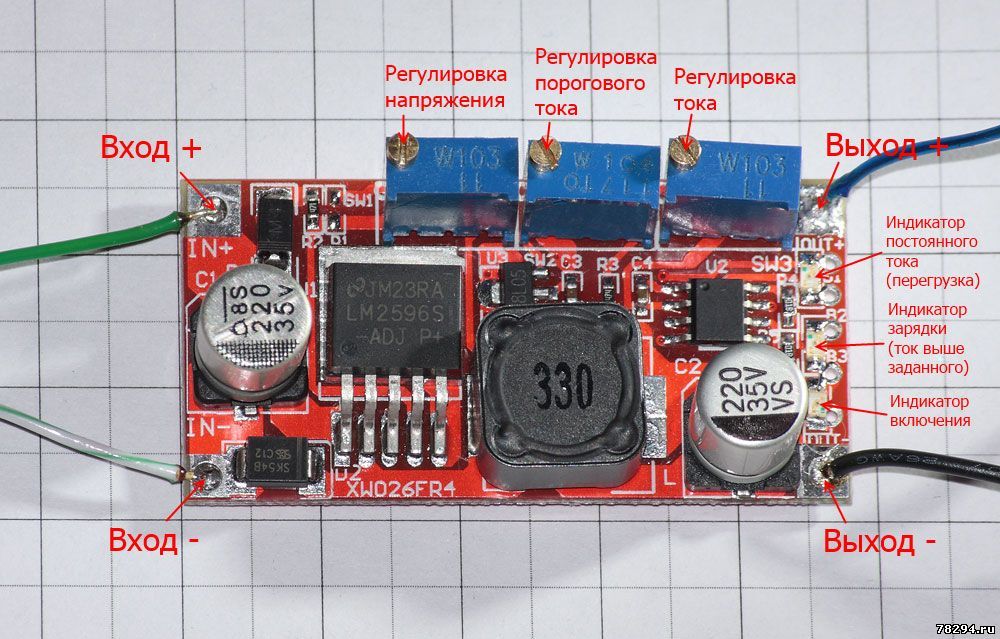

Проще всего это сделать в самом зарядном устройстве когда оно собрано на плате заряда лития:
http://ali.pub/4kef9n
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
konstantinm
|
Дата: Воскресенье, 26.04.2020, 11:04 | Сообщение # 9
|
|
|
Anat78, добрый день! Подскажите пожалуйста, есть ли возможность на этой плате изменить напряжение отсечки по переразряду, сделать не 2,5в, а например 3,5в чтобы использовать не с высокотоковыми аккумуляторами, а с простыми, не в качестве акков для шуруповерта.
|
|
|
|
|
|
Anat78
|
Дата: Воскресенье, 26.04.2020, 12:27 | Сообщение # 10
|
Администраторы
Anat78
Майор
- Сообщений:7107
- Репутация:59±
|
Да конечно, надо просто заменить контроллеры аккумуляторов DW01A на S-8261 (можно взять из акб сотовых телефонов)
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
uawoland
|
Дата: Пятница, 21.08.2020, 15:01 | Сообщение # 11
|
|
|
Здравствуйте.
Вынужден просить помощи.
Для переделки аккумулятора шуруповерта приобрел данную плату.
Аккумуляторы - Liitokala DBHG21865. Заранее не заряжал, на всех банках было по 4,12В.
"В-" и "В+", а также нагрузку спаял многожильным проводом 2,5мм.
В результате шурик даже не прокрутился. "P-" выдает 12,28В, но по факту там ничего нет (нагрузка в виде лампочки 24В или моторчика вольт на 6-9 срабатывать не хотят).
Далее я в другом месте приобрел такую же плату, перекинул аккумуляторы. На выходе появилось напряжение, шуруповерт начал работать. Провел тест с резким нажатием на кнопку - сработала защита, и снова, как с первой платой, из неё выходить не желает никак.
Пробовал подкидывать зарядку (родное зарядное + плата заряда с выставленным в 18 вольт напряжением), защиту это не снимает.
Также пробовал поочередно (по советам выше) добавить конденсатор, а также пробовал убирать резистор и навешивать 100кОм. На выходе все равно фейковые 12 вольт.
На всякий случай, напряжения на контактах:
"В1": 4,16В
"В2": 8,33В
"В3": 12,5В
"В+": 16,65В
|
|
|
|
|
|
Anat78
|
Дата: Пятница, 21.08.2020, 15:26 | Сообщение # 12
|
Администраторы
Anat78
Майор
- Сообщений:7107
- Репутация:59±
|
Модель шуруповерта?
фото?
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
uawoland
|
Дата: Пятница, 21.08.2020, 16:29 | Сообщение # 13
|
|
|
Шуруповерт Техмаш ТШ-18/2. Только он, как мне кажется, не причем, потому что первая из двух плат в защиту ушла еще на этапе сборки батареи (или уже была в таком состоянии).
На фото "B-" отпаян
P.S. До этого наверное с неделю стояло в сборе, саморазряда нет.
Сообщение отредактировал uawoland - Пятница, 21.08.2020, 16:39 |
|
|
|
|
|
Anat78
|
Дата: Пятница, 21.08.2020, 16:36 | Сообщение # 14
|
Администраторы
Anat78
Майор
- Сообщений:7107
- Репутация:59±
|
А разьем балансировочный вставлен не до конца это просто промежуточное фото?
Конденсатор какой емкости вешали?
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
uawoland
|
Дата: Пятница, 21.08.2020, 16:44 | Сообщение # 15
|
|
|
Да, это сейчас так на место воткнул, ранее в сборе всё плотно стояло. Саморазряда, как я выше упомянул, за неделю не было.
Конденсатор, если честно, взял наугад от какой-то материнки. Наверное, так нельзя, но до этого сначала убирал резистор и припаивал 100кОм, уже потом вернул на место как было и припаял кондер.
|
|
|
|
|
|
Anat78
|
Дата: Пятница, 21.08.2020, 16:47 | Сообщение # 16
|
Администраторы
Anat78
Майор
- Сообщений:7107
- Репутация:59±
|
я просто ставлю сразу на 10мкф
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
uawoland
|
Дата: Пятница, 21.08.2020, 17:03 | Сообщение # 17
|
|
|
Завтра на радиорынке возьму на 10мкф., попробую.
|
|
|
|
|
|
SerIOGR0M
|
Дата: Понедельник, 06.12.2021, 00:49 | Сообщение # 18
|
|
|
BMS 4S, 30AУходит в защиту при резком пуске или при резком отпускании, следующий пуск возможен через паузу 1-2мин. Куда впаять резистор или конденсатор?
|
|
|
|
|
|
Anat78
|
Дата: Понедельник, 06.12.2021, 09:52 | Сообщение # 19
|
Администраторы
Anat78
Майор
- Сообщений:7107
- Репутация:59±
|
Резистор возле надписи B+ проверить
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
Ram
|
Дата: Вторник, 07.12.2021, 11:19 | Сообщение # 20
|
Пользователи
Ram
Рядовой
- Сообщений:16
- Репутация:0±
|
Цитата SerIOGR0M ( ) BMS 4S, 30AУходит в защиту
Эти платы г... могут и при 10 амперах в защиту уйти. Они не для шуриков, в лучшем случае для маломощных пылесосов
|
|
|
|
|
|
Zombie
|
Дата: Пятница, 28.01.2022, 04:56 | Сообщение # 21
|
|
|
Цитата Anat78 ( ) Для платы BW-4S-S30A необходимо установить вот здесь конденсатор на 0,1мкф
Есть очень похожая плата HX-4S-F30A. (https://alii.pub/687cx5)
С шуруповёртом Интерскол и аккумуляторами Turmera 18650VTC6 уходит в защиту на старте. Подпаял конденсатор 0.1 мкф так же как на картинке для BW-4S-S30A.
Теперь в защиту уходит только при быстром нажатии кнопки. И восстанавливается через секунду-две.
Правильно ли я пытаюсь решить проблему и как полностью победить уход в защиту при старте?
Нет ли случайно схемы для этой платы, с обозначением что куда подпаивается?
Сообщение отредактировал Zombie - Пятница, 28.01.2022, 05:05 |
|
|
|
|
|
Ram
|
Дата: Пятница, 28.01.2022, 13:53 | Сообщение # 22
|
Пользователи
Ram
Рядовой
- Сообщений:16
- Репутация:0±
|
Цитата Zombie ( ) Теперь в защиту уходит только при быстром нажатии кнопки.
Может банки плохие? Что бмс срабатывает. Надо на нагрузке не менее 10 ампер проверить батарею без бмс - не уходит какая-либо банка ниже 2.75 и заодно на разбаланс проверить батарею
Да и плата на 30 амп - не совсем шуруповертная.
Для пылесосов годится
Сообщение отредактировал Ram - Пятница, 28.01.2022, 14:02 |
|
|
|
|
|
Anat78
|
Дата: Пятница, 28.01.2022, 14:34 | Сообщение # 23
|
Администраторы
Anat78
Майор
- Сообщений:7107
- Репутация:59±
|
Цитата Zombie ( ) схемы для этой платы, с обозначением что куда подпаивается?
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
Zombie
|
Дата: Суббота, 29.01.2022, 02:32 | Сообщение # 24
|
|
|
Цитата Ram ( ) Да и плата на 30 амп - не совсем шуруповертная.
Батарея отбалансирована,и заряжена.
Нагрузить её контролируемо на 10 ампер нечем к сожалению, как и мгновенную просадку зафиксировать в момент старта.
Есть ли возможность ещё немного загрубить защиту?
|
|
|
|
|
|
Ram
|
Дата: Суббота, 29.01.2022, 03:08 | Сообщение # 25
|
Пользователи
Ram
Рядовой
- Сообщений:16
- Репутация:0±
|
Даже вольтметра нет?
Две стоватные лампы примерно 12-14 ампер дадут, в зависимости от заряда батареи
|
|
|
|
|
|
Anat78
|
Дата: Суббота, 29.01.2022, 10:52 | Сообщение # 26
|
Администраторы
Anat78
Майор
- Сообщений:7107
- Репутация:59±
|
Цитата Zombie ( ) Есть ли возможность ещё немного загрубить защиту?
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
pomanaltuxov
|
Дата: Пятница, 30.12.2022, 04:09 | Сообщение # 27
|
|
|
Здравствуйте вопрос сразу скажу я любитель и многих терминов не понимаю ))) такой есть шуруповерт 14.4 вольта 1 акб ni cd жива еще. вторую переделал платой cf 4s30a-a доработал защиту все работает . Вопрос в чем заводское зу выдает 25 вольт , думал обрезать дорожки ,поставить к диодному мосту после трансформатора понижающий преобразователь ,выставить на нем напряжение 16.8 и пусть заряжает, но тогда ni cd акб уже не зарядить . Эта плата выдерживает и стабилизирует вольтаж или нет ? нужно переделывать заводское зу?
|
|
|
|
|
|
Anat78
|
Дата: Пятница, 30.12.2022, 06:22 | Сообщение # 28
|
Администраторы
Anat78
Майор
- Сообщений:7107
- Репутация:59±
|
pomanaltuxov
Какое зарядное модель?
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
pomanaltuxov
|
Дата: Пятница, 30.12.2022, 15:06 | Сообщение # 29
|
|
|
у шуруповерта ? sparky https://www.vseinstrumenti.ru/instrum....-br-15e
br15ceh
http://www.78294.ru/forum/24-65-1Добавлено (30.12.2022, 15:11)
---------------------------------------------
только у меня написано выход 14.4 2а а когда промеряю напряжение то 24-15 вольт на выходе Добавлено (30.12.2022, 15:12)
---------------------------------------------
24-25
|
|
|
|
|
|
Anat78
|
Дата: Пятница, 30.12.2022, 22:55 | Сообщение # 30
|
Администраторы
Anat78
Майор
- Сообщений:7107
- Репутация:59±
|
pomanaltuxov
надо все менять для лития
