Пылесос аккумуляторный Philips FC6168 ремонт
|
|
|
Anat78
|
Дата: Понедельник, 25.07.2022, 17:37 | Сообщение # 151
|
Администраторы
Anat78
Майор
- Сообщений:7024
- Репутация:58±
|
naloev232, верно
надо на 25в
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
naloev232
|
Дата: Понедельник, 25.07.2022, 17:42 | Сообщение # 152
|
|
|
Цитата Anat78 (  ) надо на 25в
По идее 4,2*5=21В, 24 не хватит?
Навскидку 25В в Минске не нашел.
Есть проверенный с Али?
Или может у Вас на продажу етсь?
Сообщение отредактировал naloev232 - Понедельник, 25.07.2022, 17:50 |
|
|
|
|
|
Anat78
|
Дата: Вторник, 26.07.2022, 11:02 | Сообщение # 153
|
Администраторы
Anat78
Майор
- Сообщений:7024
- Репутация:58±
|
Просто может быть недозаряд с 24В
на али да продаются зарядные:
https://alli.pub/6l1ovu
У меня на продажу закончились, остались только мои тестовые
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
Anat78
|
Дата: Понедельник, 01.08.2022, 11:30 | Сообщение # 154
|
Администраторы
Anat78
Майор
- Сообщений:7024
- Репутация:58±
|
Еще один 6168 пылесос отремонтировал, отмыл и заменил акб на 2,6ач:

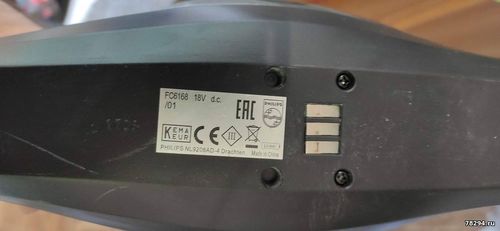

Другая версия 6168/01 старые акб стоят Sony V3B 18650 Battery, 2100mAh, US18650V3B
поставил новые на 2,6ач
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
naloev232
|
Дата: Понедельник, 07.11.2022, 14:36 | Сообщение # 155
|
|
|
Цитата Anat78 ( ) naloev232, верно
Сделал по Вашему совету, все заработало. Спасибо.
Но возникла проблема:
///- При зарядке пылесоса,часто мигает индикатор красного цвета. Пылесос не заряжается и не включается. Значит требуется замена аккумулятора
Такой симптом. Банки новые liitokala hg2 ставил. Несколько циклов заряда все нормально было.
Бракованная банка попалась? Вскрывать, мерить, искать какая умерла?
|
|
|
|
|
|
AlexU96
|
Дата: Понедельник, 07.11.2022, 15:52 | Сообщение # 156
|
Пользователи
AlexU96
Рядовой
- Сообщений:17
- Репутация:0±
|
Как вариант.
У меня было, но элементы были б/у. При вскрытии один показал минимальное напряжение. Через месяц было вообще 0,5 В.
(Так получилось - не дошли сразу руки заменить и собрать).
|
|
|
|
|
|
Anat78
|
Дата: Понедельник, 07.11.2022, 16:07 | Сообщение # 157
|
Администраторы
Anat78
Майор
- Сообщений:7024
- Репутация:58±
|
Да снова открывать смотреть мерить, какая то банка умерла
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
naloev232
|
Дата: Понедельник, 07.11.2022, 16:14 | Сообщение # 158
|
|
|
Цитата Anat78 ( ) Да снова открывать смотреть мерить, какая то банка умерла
Если банку заменить, то опять разобрать, зарядить, и стандартно:
1. Запаиваю заряженные банки от"-" к "+" по очереди к плате BMS.
2. Соединяю разъем баланса.
3. Соединяю разъем термодатчика на основную плату.
4. Соединяю разъем двигателя.
5. Соединяю разъем питания от платы BMS на основную.
6. Подключаю зарядник, чтоб активировалась BMS. Потом пробую включить.
?
Короткого пути нет, если 1 банку заменить например?Добавлено (10.11.2022, 18:00)
---------------------------------------------
Странно:
Разобрал, все банки ровное напряжение, 3,4В.
Цеплял лампочку для нагрузки насколько минут, явно плохой банки не обнаружилось, напряжение падает равномерно на всех.
Что-то с цепью заряда? Добавлено (11.11.2022, 12:31)
---------------------------------------------
Правильно ли я понимаю?
Полукруглая плата на сборке 18650 это полноценный BMS ?
Можно прямо на разъем подать 25В для зарядки?
|
|
|
|
|
|
sanerrr7
|
Дата: Среда, 16.11.2022, 13:49 | Сообщение # 159
|
|
|
Здравствуйте, я совсем не разбираюсь в электронике, но есть проблема которую я должен решить, ради жены которая подметает веником. Купил бу пылесос AEG cx7 с дохлыми аккумуляторами за копейки, купил новые аккумы, припаял всё, запустил и всё работало, когда начал упаковывать в корпус, то зацепил каким-то аккумулятором двигатель, была небольшая искра, теперь ничего не включается(( когда ставлю на зарядку, греется вся плата, подскажите, пожалуйста, где можно найти информацию по поиску неисправностей на плате для дебилов? Сколько не искал в интернете, не могу найти как искать неисправности именно для дураков, есть мультиметр, спасибо.
|
|
|
|
|
|
AlexU96
|
Дата: Среда, 16.11.2022, 14:19 | Сообщение # 160
|
Пользователи
AlexU96
Рядовой
- Сообщений:17
- Репутация:0±
|
На 90 % пробило транзистор и скорее всего еще какие то элементы в цепи.
В теме есть про это.
Лучший вариант проверки - выпайка с платы подозрительного элемента.
|
|
|
|
|
|
viacheslavbobrov
|
Дата: Воскресенье, 08.01.2023, 16:34 | Сообщение # 161
|
|
|
Добрый день уважаемые пользователи, админы,
Прошу помощи и совета
Приобрел сие чудо года так три назад. FC6168/01
По истечении срока объявилась проблема с аккумуляторами, проблема класическая. Пылесос начал быстрее заряжаться, как результат и стал меньше работать.
После разборки прогнал аккумуляторы зарякой, емкость после трех лет использования снизилась на 1700мАч.

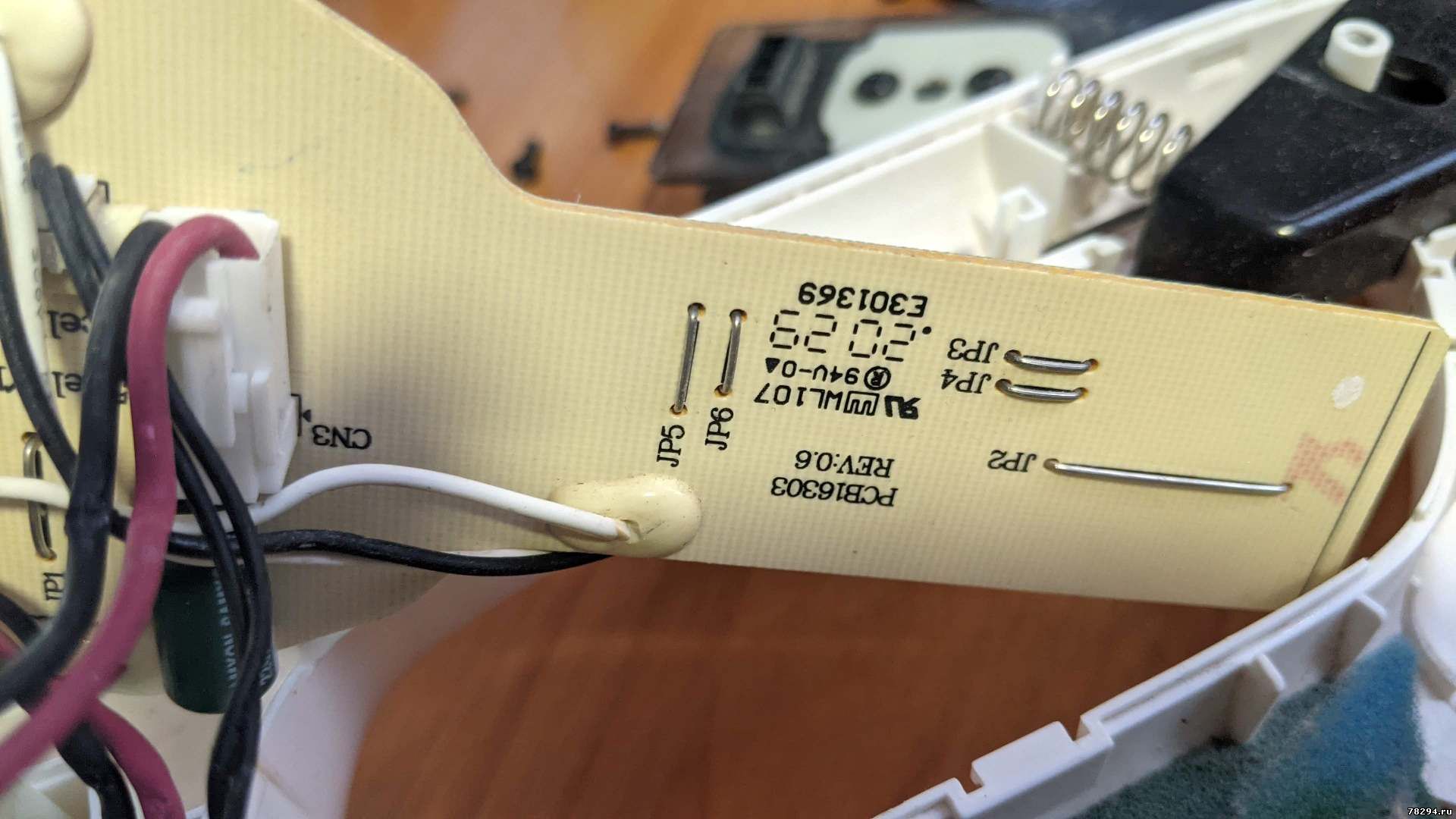

Решил поменять аккумуляторы, единственное мой аппарат отличается тем, что у него другая плата управления, уже модуль управления PCB16303 REV:0.6. с дополнительной платой батареи прямо возле аккумуляторов.
После замены аккумуляторов, скорее всего была мной допущена ошибка.
Теперь при подключении родной заряки в цепь, загораются быстро все зеленые индикаторы и потом резко переключаются на красный быстро моргающий.
Напряжение зарядки с платы на аккумуляторы сразу 25В, как только загорается красный быстро моргающий - напряжение снижается на 4В.
После прочтения множества материалов, пришел к выводу, что скорее всего повредил контроллер заряда, потому что подключал зарядку без спаяных аккумуляторов
Двигатель рабочий, потому что было проведено следующее, разобрал опять спаянную цепь, зарядил аккумуляторы и собрал в цепь обратно, с кнопки включения на плате укправления пылесос запускается, но к сожалени. всего лишь один раз)
Вопрос: помогите пожалуйста идентифицировать контроллер заряда и его код, чтобы я мог его заменить. В данной ветке данная плата PCB16303 REV:0.6 управления не описана.
посоветуйте пожалуйста, где может быть еще проблема, на что обратить внимание?
О себе, образование инженера, но не электронщика, т.е. пишите пожалуйста очень простым языком) типа вот та фигня влево от той финги)
Спасибо заранее за ответы.
Послал бы вам аппарат и на апгрейд и на ремонт, но нет такой возможности
Сообщение отредактировал viacheslavbobrov - Воскресенье, 08.01.2023, 16:36 |
|
|
|
|
|
igramnet
|
Дата: Вторник, 07.02.2023, 11:53 | Сообщение # 162
|
|
|
Добрый день. Кто может помочь понять, что за элемент на плате Q3?
Сообщение отредактировал igramnet - Вторник, 07.02.2023, 11:55 |
|
|
|
|
|
seagatelvv659
|
Дата: Понедельник, 13.02.2023, 00:37 | Сообщение # 163
|
|
|
FC6168/01. При замене акб сначала отпаиваем мотор, потом снимаем разъем акб... АКБ перепаяли...какая последовательнось дальше? Сначала разъем, потом мотор припаивать?
Поправка. У меня ничего отпаивать не нужно. Всё на клеммах. И плата более компактная.
Сообщение отредактировал seagatelvv659 - Понедельник, 13.02.2023, 01:46 |
|
|
|
|
|
Anat78
|
Дата: Понедельник, 13.02.2023, 03:36 | Сообщение # 164
|
Администраторы
Anat78
Майор
- Сообщений:7024
- Репутация:58±
|
seagatelvv659. да в 6168/01 на разьемах акб
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
petermoravec
|
Дата: Четверг, 23.03.2023, 12:11 | Сообщение # 165
|
|
|
Dobré popoludnie, povedzte mi, prosim, koľko je c23? 10pf, 100nf? Schéma Nemam
Сообщение отредактировал petermoravec - Четверг, 23.03.2023, 12:24 |
|
|
|
|
|
Anat78
|
Дата: Четверг, 23.03.2023, 15:06 | Сообщение # 166
|
Администраторы
Anat78
Майор
- Сообщений:7024
- Репутация:58±
|
c23- 100nf
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
maboris85
|
Дата: Четверг, 06.04.2023, 21:28 | Сообщение # 167
|
|
|
Добрый вечер. Поменял АКБ по Вашей инструкции. Все нюансы вроде прочёл. Пылесос fc6168. Напряжение 21 вольт. Термо датчик в норме. На плате элементы вроде целые. При нажатии на кнопку только моргает красный. При подключении зарядки все зелёные. Двигатель вообще не реагирует.
Я так понял что наверно где-то что-то всё-таки напутал при подключении/отключении.
Вопрос: умер контроллер заряда (u4) либо микроконтроллер ?
|
|
|
|
|
|
Anat78
|
Дата: Четверг, 06.04.2023, 21:33 | Сообщение # 168
|
Администраторы
Anat78
Майор
- Сообщений:7024
- Репутация:58±
|
Цитата maboris85 ( ) умер контроллер заряда (u4) либо микроконтроллер ?
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
maboris85
|
Дата: Пятница, 07.04.2023, 00:48 | Сообщение # 169
|
|
|
Спасибо. После нажатия кнопки в цепь запуска приходит 14в. На цепь управления плавным пуском ничего не приходит (на R19/R23), а без сигнала не пойдет далее запуск всего остального.
На сколько я понял не идёт сигнал с u3. Можно как нибудь проверить u3?
Сообщение отредактировал maboris85 - Пятница, 07.04.2023, 01:05 |
|
|
|
|
|
Anat78
|
Дата: Пятница, 07.04.2023, 08:29 | Сообщение # 170
|
Администраторы
Anat78
Майор
- Сообщений:7024
- Репутация:58±
|
нет сигнала на пуск потому что нет на U3 сигнала о наличии напряжения батареи, проверяйте все сигналы
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
maboris85
|
Дата: Пятница, 07.04.2023, 17:28 | Сообщение # 171
|
|
|
Спасибо что откликнулись. Дело было "не в бобине". Нужно было после подключения АКБ подержать на зарядке не 1 минуту. как я делал, а побольше: руки уже опустились починить и я просто оставил на зарядке на 2 часа - пришел и все работает ))).
Еще раз большое спасибо.
|
|
|
|
|
|
Anat78
|
Дата: Пятница, 07.04.2023, 18:36 | Сообщение # 172
|
Администраторы
Anat78
Майор
- Сообщений:7024
- Репутация:58±
|
Да в инструкции выше написано что необходимо после замены акб - полностью зарядить, иначе контроллер не видит батарею
Всегда надо строго следовать инструкции просто
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
kamo
|
Дата: Суббота, 08.04.2023, 00:09 | Сообщение # 173
|
|
|
Добрый вечер. Думал поменять аккумуляторы , при отключённом разъёме случайно нажал на кнопку вкл, задымил резистор R106 заменил такой же из (комп .матер плати взял) маркировка 101 подключаю аккумуляторы этот же резистор сильно греется и не запускается двигатель, балансировка сделал с аймаксом на 4-ех аккумуляторах 4,07 вольта, на одном 4,10 вольт, включаю родной зарядник мигает 2 зелёные лампочки и гаснет, до разборки тоже при зарядки работали только 2 лампочки по этому и думал что аккумуляторы плохие и разобрал, измерил ёмкость аймакс дает 1600 миллиампер.
|
|
|
|
|
|
ajoy8508
|
Дата: Суббота, 08.04.2023, 16:39 | Сообщение # 174
|
|
|
FC6168/01 заменил родные АКБ на Самсунг 18650-25R. При подключение черного провода к АКБ начинает очень сильно греется Q101 элемент. В чем может быть проблема и как ее исправить?
При подключение зарядки мигает часто красным.
|
|
|
|
|
|
maboris85
|
Дата: Воскресенье, 09.04.2023, 15:50 | Сообщение # 175
|
|
|
Цитата Anat78 ( ) после замены акб - полностью зарядить
Суть то в том, что аккумуляторы я подключал буквально через 30 минут после их полной зарядки и пылесос их просто не заряжал - зачем, ведь они полностью заряжены, о чем он собственно и "говорил" показывая 3 зеленых деления.
|
|
|
|
|
|
SEGA9741
|
Дата: Пятница, 05.05.2023, 13:00 | Сообщение # 176
|
|
|
Добрый день, проблема в следующем: заменил аккумуляторы, при пуске двигатель чуть крутится и происходит отключение. Поставил старые аккумуляторы, заменил q8, q9 отвечающие за плавный пуск, всё заработало. Поставил опять новые аккумы, транзисторы сгорели, поменял. Вернул обратно старую сборку аккумов, но теперь напряжение на выходе сразу 21 вольт, после замены q8 и q9, ситуация не меняется, при первом запуске они сразу выходят из строя даже без мотора. Что может быть?
|
|
|
|
|
|
SlawaT
|
Дата: Суббота, 06.05.2023, 15:05 | Сообщение # 177
|
|
|
Всем добрый день. Подскажите пожалуйста, что за элемент под маркировкой TVS1 на схеме? И на какой аналог его можно заменить?
Пылесос Philips FC6168
Сообщение отредактировал SlawaT - Суббота, 06.05.2023, 15:10 |
|
|
|
|
|
Anat78
|
Дата: Суббота, 06.05.2023, 15:50 | Сообщение # 178
|
Администраторы
Anat78
Майор
- Сообщений:7024
- Репутация:58±
|
tvs1 k635 или k637 на платах
D1FK60 - Super Fast Recovery Diode - https://alli.pub/6owaiu
или аналог: https://alli.pub/6owaly
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
SlawaT
|
Дата: Суббота, 06.05.2023, 16:18 | Сообщение # 179
|
|
|
Спасибо за помощь
|
|
|
|
|
|
