Пылесос аккумуляторный Philips FC6168 ремонт
|
|
|
Anat78
|
Дата: Вторник, 12.02.2019, 15:47 | Сообщение # 1
|
Администраторы
Anat78
Майор
- Сообщений:7051
- Репутация:59±
|

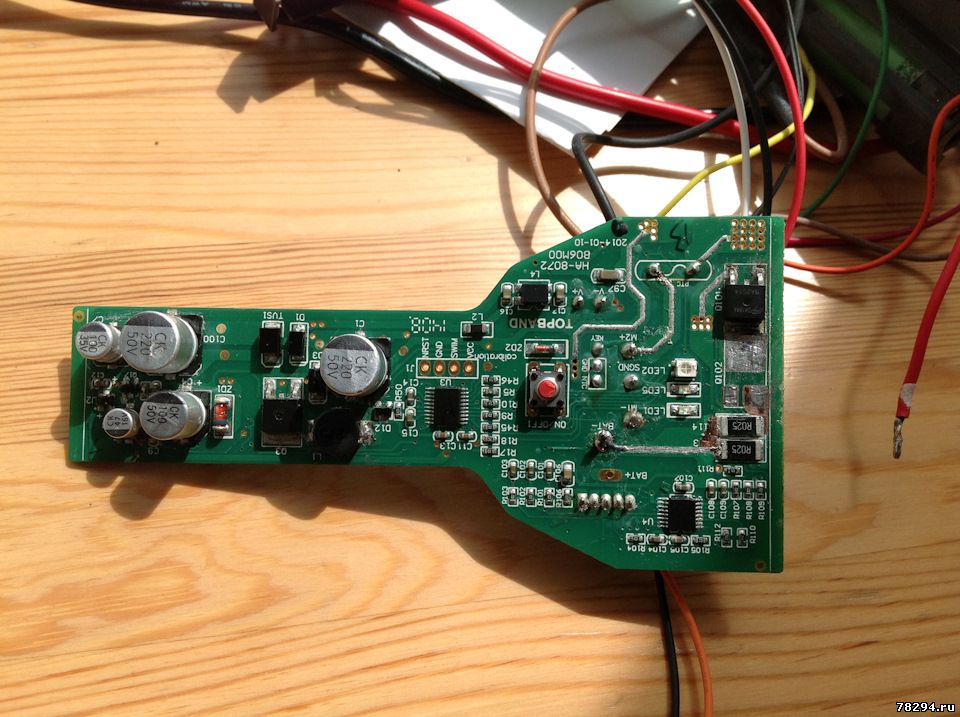

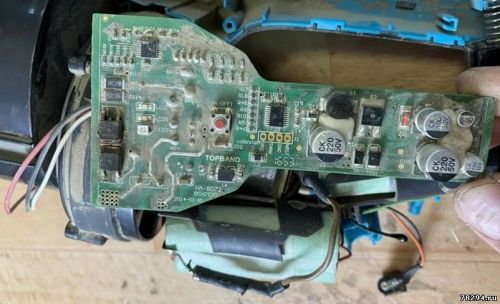

Philips FC6168 ремонт схема
philips powerpro duo замена аккумулятора FC6172/01 , FC6162/61 , FC6162/02 , FC6168/01, FC6169/01
Аккумуляторы Li-Ion
Стоят 5 штук формата 18650 SONY SE US18650V3 2150 мАч Li-ion
Ток максимальный 10А
Обычно через 2 года пользования этим пылесосом умирают акб, заменить на новую не сложно.
Батареи ставлю силовые от самсунг 18650-25R с током до 25А, емкость 2500мАч
Такие аккумуляторы служат в пылесосе гораздо дольше.
В случае поломки платы контроллера она просто заменяется на новую (Блок управления для электропылесоса Philips 432200625202).
Учтите при разборке два винта скрыты под декоративной планкой-решеткой! Крепится на защелках, отжимаются пластиковыми карточками.

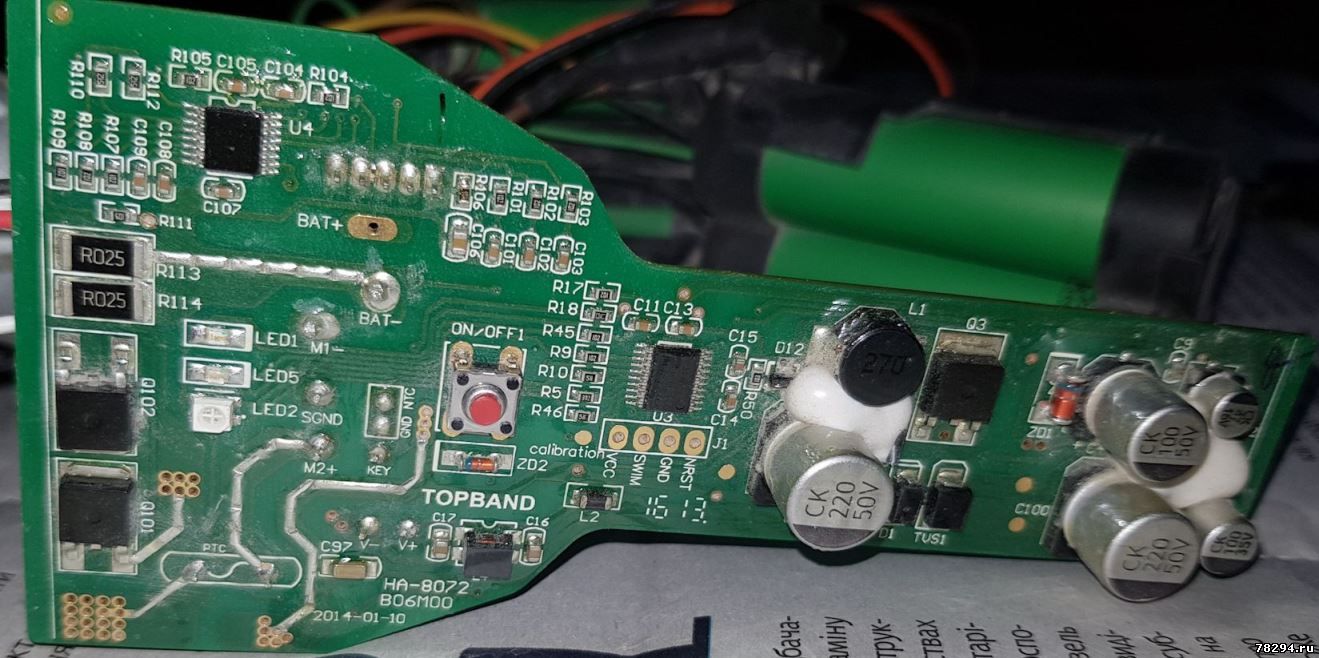

транзистор Q17 - это w17 - PDTC124ET , аналог a8j
транзистор Q6 - это L6 - 2SC1623
транзистор Q7 - это J3 - S9013 NPN транзистор
транзистор Q8 - это L6 - 2SC1623
Так же могут стоять все три одинаковые Q6, Q7, Q8 - 2SC1623 NPN
транзистор Q9 - это AM6 - PDTA113ZT, Так же может стоять - 2SA812 PNP
R11 = 0,2Ом
R20 = R21 = R24 = 10 кОм
R23 = R22 = R25 = 4,7 кОм
R44 = 100 Ом
R99 = 3,3kΩ,
R106 = 100Ω,
R101=R102=R103 1KΩ.
R114 = 10R / 2W
транзистор Q12 - (AOD407 P-MOSFET),
диод шотки D5 - (SK56L)
Q1 = Q2 = SL6 = NPN KTC3875 0.15A , 60V = NPN MMBT3904
Q3 =
Q101 = Q102 = FQP6N70
Q12 = AOD407 P-MOSFET,
Q7 = SL6 = транзисторы NPN, можно ставить такой - KTC3875 0.15A , 60V = NPN или MMBT3904
http://www.secosgmbh.com/datashe....875.pdf
https://www.tme.eu/pl....mbt3904
U4 = S-8205B
Контроллер батареи стоит S-8205A/B Series: https://www.ablic.com/en....B_E.pdf
Микроконтроллер широкого назначения стоит STM8S103 на нем выполнен контроллер заряда https://www.google.ru/search?ie=UTF-8&hl=ru&q=STM8S103
Купить можно здесь - https://alli.pub/6yhzgq?erid=2SDnjcfmV5B
Неисправности:
При полной зарядке аккумулятора периодически загорается индикатор зарядки? Если вы оставили прибор в зарядной базе, после того как аккумулятор
полностью зарядился, индикатор зарядки будет загораться в течение 3
секунд каждые 5 минут. Это нормальное явление, которое означает, что
прибор проверяет, полностью ли заряжен аккумулятор.
- Если индикатор зарядки не горит, проверьте следующее.
Адаптер должным образом подключен к розетке электросети.
Ручной пылесос надежно установлен в модуль держателя.
Прибор правильно установлен на зарядную базу.
Контакты на модуле держателя и/или на ручном пылесосе загрязнены или обеспечивают плохое соединение.
При помощи сухой ткани очистите контакты, затем установите ручной пылесос в держатель.
Чтобы правильно установить ручной пылесос в держатель, во время установки
слегка наклоните его вправо и влево до характерного щелчка.
- При зарядке пылесоса,часто мигает индикатор красного цвета. Пылесос не заряжается и не включается. Значит требуется замена аккумулятора
Обращайтесь, пишите на почту, всегда помогу и переделаю ваши батареи на литий https://www.avito.ru/serov....4887428
По всем вопросам обращайтесь ко мне на почту 78294@mail.ru
Помогу с переделкой зарядных или переделаю любое зарядное от 300р.
Переделаю аккумуляторы на литиевые элементы от 1000р.
Регистрируйтесь и оставляйте комментарии с вопросами и пожеланиями.
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
|
Anat78
|
Дата: Суббота, 19.10.2019, 09:01 | Сообщение # 3
|
Администраторы
Anat78
Майор
- Сообщений:7051
- Репутация:59±
|
Пылесос Philips Power Pro Duo выпускается в двух модификациях:
FC6162/02 с никель-металл-гидридный аккумулятором 12В (время работы 20/25 минут, время зарядки 16 часов).
FC6168/01 с литий-ионным аккумулятором 18В (время работы 40 минут, время зарядки 5 часов).
Мощность пылесоса FC6168 выше (об этом можно судить по большему напряжению
питания и более высокому уровню шума - 83dB против 80dB у FC6162). К
сожалению мощность пылесосов нигде не указывается. По моим расчетам,
мощность FC6162 составляет около 50 Ватт.
У модель FC6162/02 внутри 10 NiMh аккумуляторов 1.2V 1500(иногда 1800) mAh формата АА.
Минусы модели FC6162/02:
• Малое время работы, долгая зарядка аккумуляторов;
• Недолговечность NiMh-аккумуляторов (отправляю новые ремкомплекты на литии на 2,6ач)
При установке пылесоса 6162 на зарядку сначало моргает зеленый, а как зарядится - загорится зеленый непрерывно
FC6168/01 и FC6169/01 :
Доступно только для пользователей
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
Timmi{UnderWoter}
|
Дата: Понедельник, 28.10.2019, 14:17 | Сообщение # 4
|
Пользователи
Timmi{UnderWoter}
Рядовой
|
Добрый день,подкинул два новых аккамулятора,при зарядке очень быстро мигает красный диод,не заряжаеться,аккамуляторы все заряжены 4.15в ±0.5
в чем может быть проблема?куда копать?
А маркировку транзистора Q102 можете подсказать?
|
|
|
|
|
|
|
Фархат
|
Дата: Понедельник, 28.10.2019, 17:54 | Сообщение # 6
|
|
|
Подскажите, пылесос Philips fc6162, при нажатии кнопки включения, моргает зеленый индикатор около 15 раз(примерно раз в секунду).
если соединить минус к мотору, то он включается и работает.
|
|
|
|
|
|
Anat78
|
Дата: Понедельник, 28.10.2019, 20:36 | Сообщение # 7
|
Администраторы
Anat78
Майор
- Сообщений:7051
- Репутация:59±
|
Цитата Фархат (  ) при нажатии кнопки включения, моргает зеленый индикатор около 15 раз(примерно раз в секунду).если соединить минус к мотору, то он включается и работает.
Да если соединить напрямую то будет работать немного совсем
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
s_tn
|
Дата: Понедельник, 04.11.2019, 16:20 | Сообщение # 8
|
|
|
Приветствую!
Была проблема с 6162, после неопределенного время работы (3-30 с) выключался. Аккумуляторы были проверены по одному, все в порядке. Добрый человек посоветовал менять мотор. Мотор меняется крайне трудоемко поскольку крыльчатка очень прочно запрессована на оси. Но ломать не строить, мотор спилил турбинкой (болгаркой по-вашему), осталась крыльчатка с куском оси. На этом энтузиазм угас, теперь ищу блок двигателя с крыльчаткой на замену. Что подскажите?
|
|
|
|
|
|
Anat78
|
Дата: Понедельник, 04.11.2019, 19:53 | Сообщение # 9
|
Администраторы
Anat78
Майор
- Сообщений:7051
- Репутация:59±
|
Цитата s_tn ( ) Что подскажите?
По результатам работы двигатель очень редко умирает, вероятнее всего падение емкости отдельных элементов батареи
Сейчас вам надо просто вынуть ось из крыльчатки, купить новый двигатель и собрать все обратно
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
|
Anat78
|
Дата: Вторник, 26.11.2019, 10:32 | Сообщение # 11
|
Администраторы
Anat78
Майор
- Сообщений:7051
- Репутация:59±
|
Готовый ремкомплект батареи на 2,5ач для пылесоса Philips FC6168 - 1650руб (Батарея для электропылесоса Philips 432200624361)
Подходит так же для следующих моделей пылесосов: FC6169/01, FC6168/01, FC6404/01, FC6405/01
3ач - 1850р, 2,5 ач - 1650р
Готовый ремкомплект для батареи philips FC6162 12 вольт 2,5ач - 1300руб
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
|
rmisha
|
Дата: Воскресенье, 29.12.2019, 17:41 | Сообщение # 13
|
|
|
Подскажите есть пылесос FC6404/4, по схеме очень похож. Заменил аккамуляторы на новые(25 амперные), теперь не включается. Мо еще чет надо менять при замене? Добавлено (29.12.2019, 22:34)
---------------------------------------------
Цитата rmisha ( ) Подскажите есть пылесос FC6404/4, по схеме очень похож. Заменил аккамуляторы на новые(25 амперные), теперь не включается. Мо еще чет надо менять при замене?
Разобрался, просто надо было подать питание от зарядки. Все стало работать.
Сообщение отредактировал rmisha - Воскресенье, 29.12.2019, 22:33 |
|
|
|
|
|
Anat78
|
Дата: Понедельник, 30.12.2019, 00:19 | Сообщение # 14
|
Администраторы
Anat78
Майор
- Сообщений:7051
- Репутация:59±
|
Все правильно, чтобы плата пылесоса начала работать надо подать на нее питание от зарядного, после этого только она перейдет на питание от акб
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
patisy4
|
Дата: Вторник, 31.12.2019, 05:51 | Сообщение # 15
|
Пользователи
patisy4
Рядовой
- Сообщений:55
- Репутация:2±
|
Вопрос такой. В середине сборки аккумуляторной две его ячейки соединены через предохранитель 15A 250V. Зачем он вообще там нужен?
|
|
|
|
|
|
Anat78
|
Дата: Вторник, 31.12.2019, 07:25 | Сообщение # 16
|
Администраторы
Anat78
Майор
- Сообщений:7051
- Репутация:59±
|
Цитата patisy4 ( ) через предохранитель 15A 250V
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
|
kep
|
Дата: Четверг, 16.01.2020, 16:16 | Сообщение # 18
|
|
|
Привет народ,большое спасибо ТС что выложил качественные фотки, без него не удалось бы починить сиё чудо японской техники.
Есть несколько замечаний по транзисторам плавного пуска мотора (теперь все правильно  ), из-за чего пришлось потратить пол дня пока разобрался что и как.
На данном девайсе не шла зарядка из-за неправильного отключения платы, не забывайте сначала отпаять мотор, потом только разъем АКБ от платы отсоединяйте.
После замены контроллера АКБ зарядка пошла, но не было пуска мотора, разрисовав схему, все стало понятно.
Схему прилагаю:
Сообщение отредактировал kep - Четверг, 16.01.2020, 23:41 |
|
|
|
|
|
turbinaizer
|
Дата: Четверг, 16.01.2020, 20:49 | Сообщение # 19
|
|
|
Anat78, Привет! Нужна твоя помощь! В пылесосе такая же плата как в твоей теме
http://www.78294.ru/forum/122-259-1
Только он питается от 10 штук акб 1422 1.2V (как пальчиковая батарейка)
Проблема в том что когда ставишь его заряжаться, например спустя 4-5 часов заряда.. можно включить проработать 20 минут спокойно.
а иногда например когда поставил на ночь заряжаться... включаешь его.. он делает жиии (1 сек) и все... как будто сел... мигает зеленая лампочка... Но вольтаж на всей батареи нормальный. до включения 14в, после этой секунды 13,6....
как будто впадает в какую нибудь защиту.... или еще что то ... помоги пожалуйста советом!!!
|
|
|
|
|
|
Anat78
|
Дата: Четверг, 16.01.2020, 23:12 | Сообщение # 20
|
Администраторы
Anat78
Майор
- Сообщений:7051
- Репутация:59±
|
У вас барахлит зарядное-шнур или сам разьем куда подключается зарядное
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
turbinaizer
|
Дата: Пятница, 17.01.2020, 11:01 | Сообщение # 21
|
|
|
Anat78, зарядное и разъем думаю в норме. Так как при включении зарядки мигает зелёный индикатор заряда. И ток доходит до самой платы (мерил мультиметром). В чём ещё может быть проблема?
А вы из какого города?
|
|
|
|
|
|
Anat78
|
Дата: Пятница, 17.01.2020, 11:15 | Сообщение # 22
|
Администраторы
Anat78
Майор
- Сообщений:7051
- Репутация:59±
|
Цитата turbinaizer ( ) В чём ещё может быть проблема?
Цитата turbinaizer ( ) А вы из какого города?
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
Anat78
|
Дата: Пятница, 21.02.2020, 10:26 | Сообщение # 23
|
Администраторы
Anat78
Майор
- Сообщений:7051
- Репутация:59±
|
Утопленник
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
Svatok
|
Дата: Вторник, 25.02.2020, 18:58 | Сообщение # 24
|
|
|
Добрый день! Подскажите, проблема с моделью FC6162/02 не включается при подключении зарядного моргает зелёный индикатор, не заряжается и ничего не происходит. При отключенной зарядки на АКБ 4,5В, а при подключении зарядки напряжение начинает быстро падать!
|
|
|
|
|
|
Anat78
|
Дата: Вторник, 25.02.2020, 22:29 | Сообщение # 25
|
Администраторы
Anat78
Майор
- Сообщений:7051
- Репутация:59±
|
Здравствуйте, варианта 2 или это сдохла батарея или сдох контроллер заряда батареи на плате
Начните с замены батареи
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
dmitruki67
|
Дата: Понедельник, 09.03.2020, 10:56 | Сообщение # 26
|
|
|
Добрый день поменял АКБ на новые. И когда включаешь все равно зарядки нет быстро моргает красный индикатор Стал смотреть и увидел что во случайно срезан термодатчик. Скажите это может быть причиной что пылесос не работает м если да то где можно купить термодатчик или чем заменить. Спасибо
|
|
|
|
|
|
Anat78
|
Дата: Пятница, 13.03.2020, 09:45 | Сообщение # 27
|
Администраторы
Anat78
Майор
- Сообщений:7051
- Репутация:59±
|
Конечно, без термодатчика контроллер заряда батареи не будет ее заряжать!
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
poezda
|
Дата: Пятница, 13.03.2020, 12:36 | Сообщение # 28
|
|
|
Добрый день, есть два вопроса по этому пылесосу(модель с литиевыми акумами):
-пылесос стал мало работать. выглядит это так: заряжаем полностью, показывает 3 деления. включаем. через 30 секунд - 2 деления.
еще через пару минут - одно. еще через 2 минуты - вырубается. НО. если я ставлю на зарядку сразу же - то мгновенно показывает 2 деления и 3е - мигает. Тут же снимаю с зарядки - не включается, показывает низкий заряд.
Вопрос - акумы или с зарядкой что-то не то?
-я уже заказал акумы с али, и у вас тут на первой странице есть фраза "новые акумы должны быть полностью заряженными перед тем как их заменять".
Вопрос - для чего это нужно?
|
|
|
|
|
|
Anat78
|
Дата: Пятница, 13.03.2020, 14:14 | Сообщение # 29
|
Администраторы
Anat78
Майор
- Сообщений:7051
- Репутация:59±
|
Цитата poezda ( ) Вопрос - акумы или с зарядкой что-то не то?
Цитата poezda ( ) Вопрос - для чего это нужно?
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
poezda
|
Дата: Пятница, 13.03.2020, 15:06 | Сообщение # 30
|
|
|
Спасибо большое за ответы, по поводу контроллера заряда "чтоб с ума не сошел":
мне чисто для своего развития, почему он сойдет с ума если я вставлю на половин заряженные акумы?
Я так понимаю на то он и контроллер чтобы понять "ага, тут заряда только на половину, давай-ка пустим туда ток и зарядим их"
|
|
|
|
|
