Пылесос philips FC6149 ремонт схема
Производительность
Напряжение батареи 12 В
Время зарядки 16-18 час(а)
Отрицательное давление (макс.) 4,2 кПа
Время использования 11 минут(а)
Входная мощность (макс.) 120 Вт
Мощность всасывания (макс.) 22 Вт
Уровень шума (Lc IEC) 81 дБ
Скорость воздуха (макс.) 840 л/мин
Фильтрация
Система фильтров Циклоническое действие в 2 фазы
Емкость пыли 0,5 л
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
Anat78
|
Дата: Четверг, 08.08.2024, 10:39 | Сообщение # 2
|
Администраторы
Anat78
Майор
- Сообщений:7051
- Репутация:59±
|
Зарядная плата пылесоса имеет ужасную конструкцию, и Philips должно быть за это стыдно. Для этой модификации мы собираемся частично использовать его повторно. Мы собираемся повторно использовать только переключатель и светодиод. Остальное будет удалено.

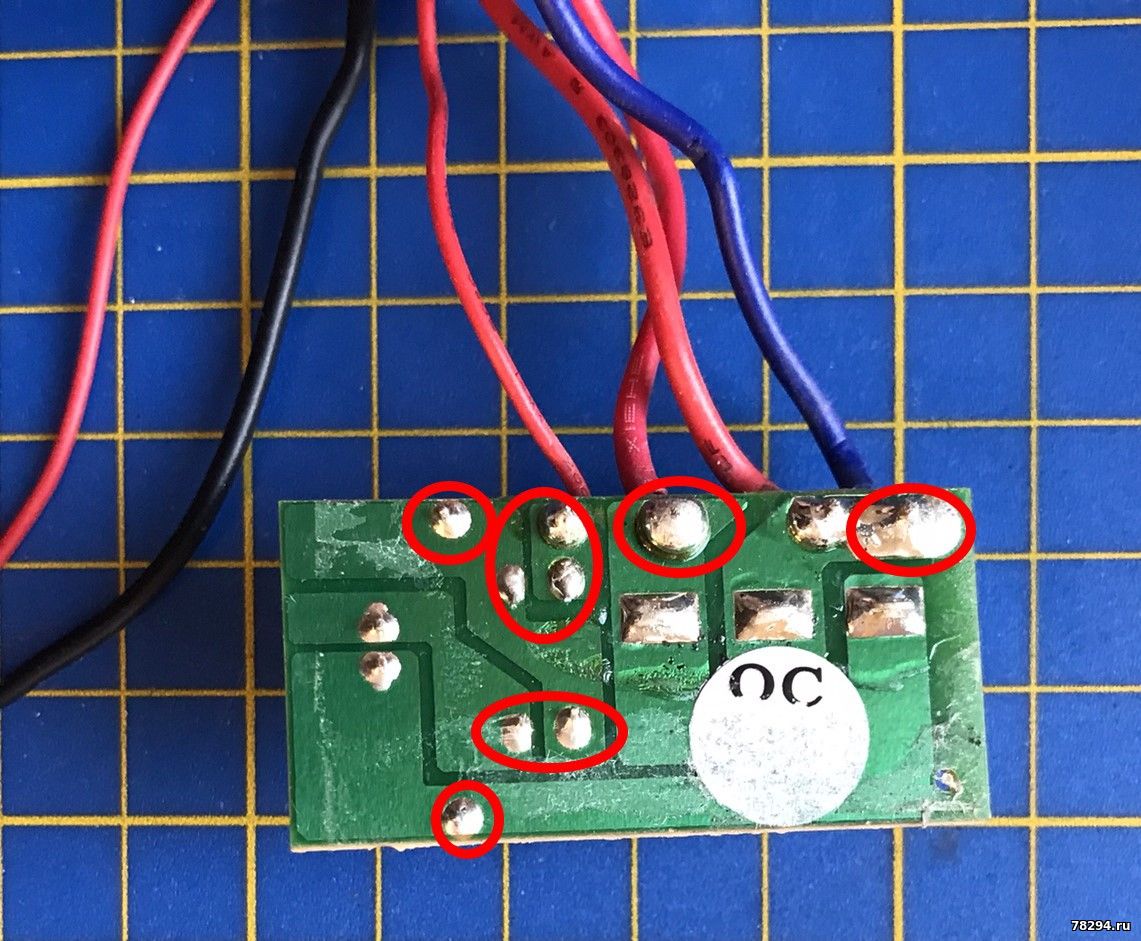

Отпаяйте резисторы R1 и R2.
Выпаиваем диод D1.
Отпаиваем провод с предохранителем.
Отпаяйте зарядный провод C+.
Отпаяйте синий/фиолетовый провод (убедитесь, что другой конец провода также находится рядом с задней частью пылесоса).
Отрежьте дорожку платы зарядки, как показано ниже; используйте нож или напильник.
Размещение батареи
Поместите три новые батареи 18650 в вакуумный корпус, как показано ниже. Вам придется снять часть пластика, чтобы освободить место для новых батарей, потому что они немного больше. Я использовал маленькие плоскогубцы, чтобы снять пластик. Для нижней левой батареи я использовал небольшой напильник для винтовой стойки. Убедитесь, что вы не сняли винтовые стойки.
Также убедитесь, что вакуумный корпус по-прежнему закрывается после установки батарей. вам, вероятно, также придется удалить пластик с другой стороны корпуса.
Пайка
Когда все подошло, пришло время соединить все обратно. Убедитесь, что вы подключили батареи в последнюю очередь.
Снимите светодиод с зарядного устройства
Подключите небольшой провод между положительным светодиодом на плате MiniVac и положительным светодиодом на плате зарядного устройства.
Подключите небольшой провод между минусом светодиода на плате MiniVac и минусом светодиода на плате зарядного устройства.
Подключите заземляющий провод к зарядному устройству
Подключите провод питания к зарядному устройству
Подключите контактную площадку аккумулятора B+ на зарядном устройстве к контактной площадке BMS P+.
Подсоедините контактную площадку аккумулятора B- на зарядном устройстве к контактной площадке BMS P-.
Подключите провод от BMS P+ к переключателю на плате MiniVac.
Подключите отрицательный провод двигателя к BMS P-.
Подключите все провода, которые будут идти к батареям, к BMS (пока не подключайте их к батареям, чтобы не допустить нехватки)
Оберните BMS и заправьте печатную плату каптоновым отводом, чтобы избежать нехватки при последующей установке в корпус.
Подключите провод между аккумуляторами (но не подключайте их к BMS)
Подсоедините отрицательный провод батареи (B-) от BMS к отрицательному зажиму первой батареи (см. рисунок ниже).
Подсоедините провод B1 от BMS к отрицательному зажиму второй батареи (см. рисунок ниже).
Подсоедините провод B2 от BMS к отрицательному зажиму третьей батареи (см. рисунок ниже).
Подсоедините положительный провод аккумулятора (B+) от BMS к положительному зажиму третьего аккумулятора (см. рисунок ниже).
Приклейте батарейки на место с помощью пистолета для горячего клея.
Проложите весь кабель и поместите печатную плату внутрь корпуса.
Закройте корпус и вставьте винты обратно.
Док-станция
Подключите новый адаптер к док-станции.
Снимите старый адаптер с док-станции, обрезав провода.
Снимите разъем с нового адаптера, обрезав провода.
Припаяйте новый адаптер к док-станции. Обязательно используйте термоусадочную трубку для защиты проводов.
Первое использование
Ваши новые батареи, вероятно, разряжены, и их необходимо зарядить, прежде чем можно будет использовать пылесос. Даже когда батареи заряжены, их необходимо ненадолго зарядить для инициализации BMS.
