tak06071973
|
Дата: Среда, 24.04.2024, 03:17 | Сообщение # 3
|
|
|

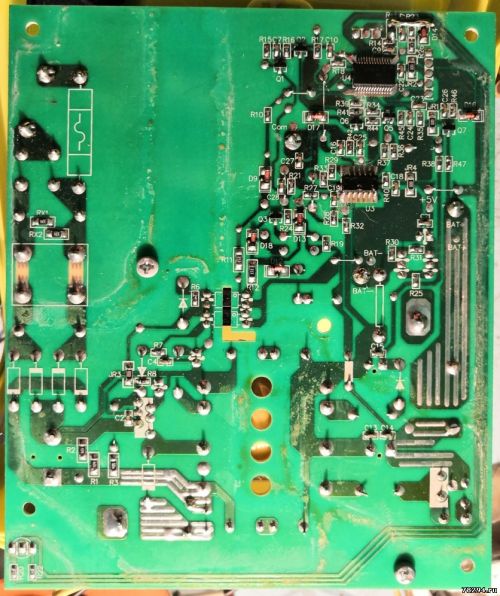

Здравствуйте! Попросили восстановить работу ЗУ RyobiBCL3620, P/N: 26051014 SEP 27,2010.
Проблем было много на одно такое ЗУ: вспухшие электролиты; в обрыве
стабилитрон ZD4 на 30В; оборванные контактные площадки в первичке и во вторичке;
КЗ перехода КЭ у NPN Q6; утечки по выводам у FETа Q3.
Вроде всё восстановил, но HA1930 кладёт TOP256EN через оптопару по выводу
V. Оборвал цепочку резисторов определения HV, между выводами V и S повесил
резистор 470кОм, от чего TOP256EN перезапускается в цикле, выдавая в промежутке
во вторичке нужные напряжения 43.9В, 18.9В и стаб. 5В, до появления высокого
уровня на 15 выводе HA1930.
Что за HA1930 я так и не нашёл. Вроде где-то мелькало, что это
что-то типа PIC16F1786.
Если замкнуть джампер Rst на плате, то HA1930
прижимает вывод 15 к земле, а с 14 гонит импульсы 100Гц. Перезапуск TOP256EN
прекращается и во вторичке все напряжения держатся стабильно. Светодиод перестаёт
мигать красным цветом и начинает мигать зеленым.
Есть TL866IIPlus.
Вопрос: с этим всем можно что-то сделать, чтоб заработало в штатном режиме?
