Зарядное устройство RYOBI BCL14181H схема
|
|
Anat78
|
Дата: Четверг, 04.10.2018, 13:45 | Сообщение # 1
|
Администраторы
Anat78
Майор
- Сообщений:7020
- Репутация:58±
|
Зарядное устройство RYOBI BCL14181H схема
Инструкция по эксплуатации: https://www.manualslib.com/products/Ryobi-Bcl14181h-3824679.html
Артикул: 3001127(BCL14181H) / BCL14181H Тип аккумулятора: Li-ion; NiCd Емкость аккумуляторов: до 5 Ач Ток заряда 1,8а Мощность потребляемая 55Вт Напряжение: 14 В / 18 В Время зарядки: 1.5 Ач 60 мин, 2.6 Ач 90 мин, 4 Ач 120 мин Уровень температуры: 0° C - 50° C Масса: 0.9 кг Режим поддержания заряда: Есть
Доступно только для пользователей
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое. http://www.78294.ru/forum/48
|
|
|
|
diyofic154
|
Дата: Вторник, 01.09.2020, 01:12 | Сообщение # 2
|
|
Пытаюсь отремонтировать подобный агрегат. B + P mosfet сдулся, заменил его. Тогда мертва и первичная сторона. Первичный полевой транзистор вышел из строя: сгорел резистор GATE и резистор ограничителя тока S. Думаю, мне нужно будет заменить и SPMS. Теперь выпрямители на вторичной стороне закорочены.
Привет из Венгрии!
А, чувак, я подумал, что здесь будет реконструированная схема. Как я вижу, мы находимся в одной будке: похоже, что у вас тоже поврежден полевой транзистор. Я поставил стендовый источник питания 24 В на сторону сильноточного вторичного усилителя и 8 В на вход 78L05, и таким образом (с замененным полевым транзистором), похоже, он работает. Однако для меня это очень странно: на самом деле он не ограничивает ток зарядки (по крайней мере, не ниже 3 Ампер, который мог бы дать мой настольный источник питания). Я должен признать, что моя тестовая батарея была недостаточно заряжена (10 В в никель-металлгидридной батарее 18 В), но зарядка на 3 А выглядит странно. Мне нужно будет взглянуть на схему движения. Однако постепенно он попадает в ведро не сдающихся в аренду вещей.
|
|
|
|
orlov71
|
Дата: Пятница, 23.07.2021, 11:38 | Сообщение # 3
|
|
Добрый день. Принесли в ремонт данное зарядное устройство. Неисправность была в высоковольтной части. После замены всех неисправных элементов зарядка заработала, но появилась другая неисправность. Заряжает аккумуляторы до напряжения 19,6 вольта заряд прекращается и на зарядке начинают моргать два светодиода красный и жёлтый. Заменил операционный усилитель 334 результата не дало, так же моргают светодиоды. Куда копать? Может кто знает? А может у кого схема есть?
Сообщение отредактировал orlov71 - Пятница, 23.07.2021, 11:40 |
|
|
|
Anat78
|
Дата: Пятница, 23.07.2021, 11:54 | Сообщение # 4
|
Администраторы
Anat78
Майор
- Сообщений:7020
- Репутация:58±
|
На хх сколько дает?
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое. http://www.78294.ru/forum/48
|
|
|
|
orlov71
|
Дата: Пятница, 23.07.2021, 12:10 | Сообщение # 5
|
|
Цитата Anat78 ( ) На хх сколько дает? Где производить измерения? bat + - или ещё в других цепях?
|
|
|
|
Anat78
|
Дата: Пятница, 23.07.2021, 13:18 | Сообщение # 6
|
Администраторы
Anat78
Майор
- Сообщений:7020
- Репутация:58±
|
до и после Q2
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое. http://www.78294.ru/forum/48
|
|
|
|
orlov71
|
Дата: Пятница, 23.07.2021, 13:40 | Сообщение # 7
|
|
Цитата Anat78 ( ) до и после Q2 Добрый вечер. Прошу извинения за двух дневное отсутствие. Обстоятельства. На полевике Q2, холостой ход, на затворе 14,58 вольта, на истоке 14,72 в., на стоке 0 в. Измерения на 'электролитических конденсаторах C4 14,87 в., С3 14,74 в., С6 13,79 в. и на С5 5,04 в. Какие мысли будут?
Жаль. Придётся отдать человеку наполовину исправное зарядное устройство. Электролиты все проверил на ёмкость и esr
|
|
|
|
Anat78
|
Дата: Среда, 28.07.2021, 23:24 | Сообщение # 8
|
Администраторы
Anat78
Майор
- Сообщений:7020
- Репутация:58±
|
ок значит смотреть детали от оптопары и ниже
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое. http://www.78294.ru/forum/48
|
|
|
|
orlov71
|
Дата: Среда, 28.07.2021, 23:44 | Сообщение # 9
|
|
Цитата Anat78 ( ) смотреть детали от оптопары и ниже всю низковольтную часть, я правильно понял?
|
|
|
|
lcsu
|
Дата: Четверг, 26.08.2021, 13:44 | Сообщение # 10
|
|
Сгорело зарядное устройство, нужна схема.
Выгорел драйвер кмоп на высысокой стороне, подскажите имя мс.
|
|
|
|
orlov71
|
Дата: Четверг, 26.08.2021, 15:24 | Сообщение # 11
|
|
Цитата lcsu ( ) подскажите имя мс. CR6853 схемы нет
ic1 = sg6853 (sg6848)
|
|
|
|
lcsu
|
Дата: Пятница, 27.08.2021, 06:53 | Сообщение # 12
|
|
Спасибо за подсказку, буду разбираться дальше. С уважением.
Здравствуйте. В цепи измерения тока выгорел смд резистор - не подскажите ли его номинал? С уважением.
Здравствуйте. Что содержит скрытый текст темы? Orlov71 сообщает, что схемы нет. С уважением.
|
|
|
|
Anat78
|
Дата: Понедельник, 30.08.2021, 11:40 | Сообщение # 13
|
Администраторы
Anat78
Майор
- Сообщений:7020
- Репутация:58±
|
R2 (470 Ом), R3 (220 Ом), R4 (150 Ом), RS1 (0,43 Ом) 0,47ом R11 100ком R27 150Ом
ZD1 15В ZD2 18В 1/2Вт
Q1 (NDF04N60ZG) ic1 = sg6853 (sg6848) IC3 (SG6848) D3 / D9 (SB5200) Q2 (9565BGH), Mosfet 9565BGH = Mosfet FDD4685

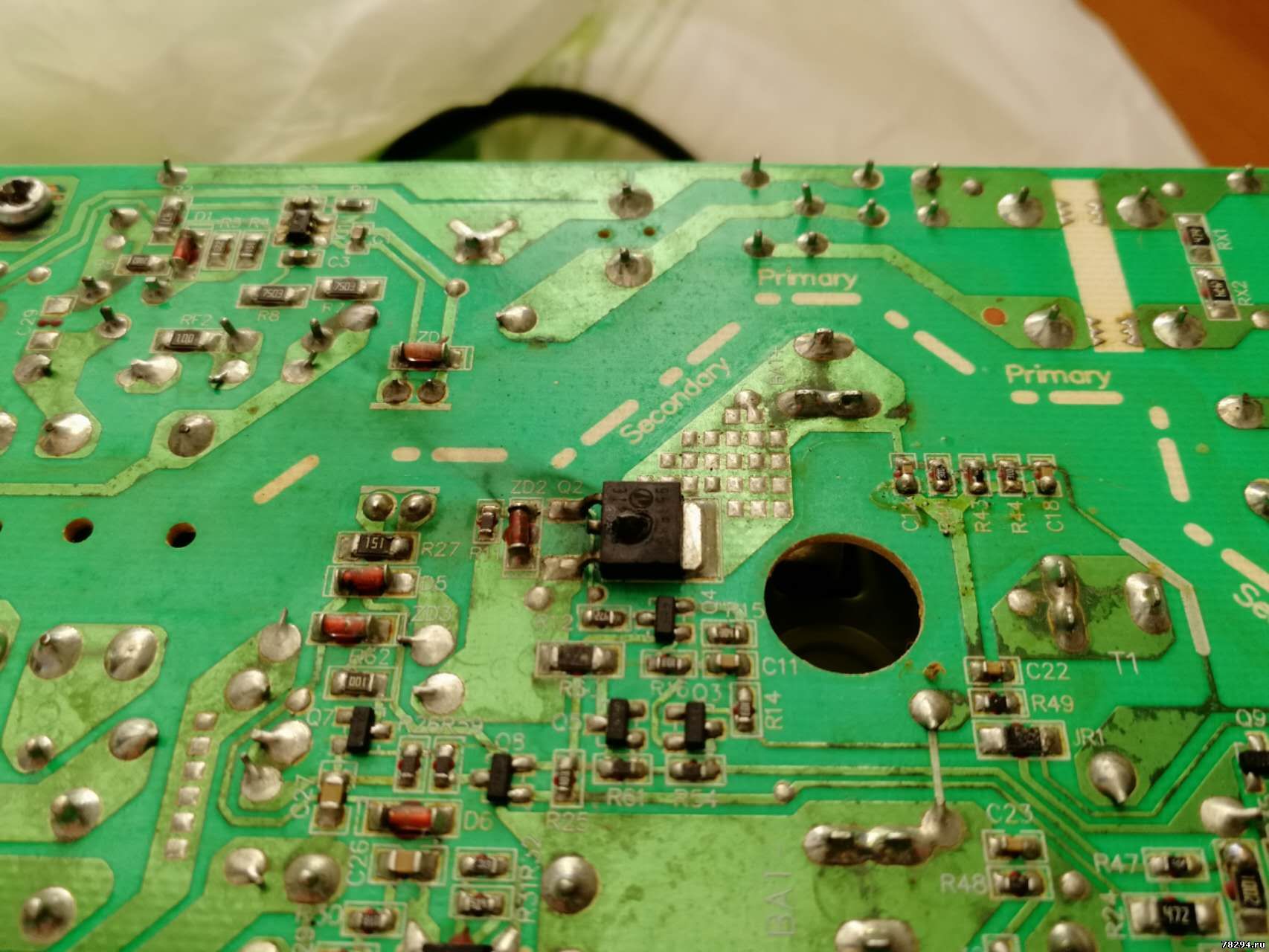

Q2 управляется через R12 и Q4. Когда 9565BGH взорвался, он, повредил медную дорожку между затвором, ZD2 и R11.Чтобы он снова заработал, мне пришлось заменить МОП-транзистор, ZD2 и два диода Шоттки MBR5200 (один был замкнут накоротко, и я не хотел рисковать, не заменяя второй) и заново проследить путь от R11 до затвора.
ic1 = sg6853 (sg6848):
Ножка испарилась

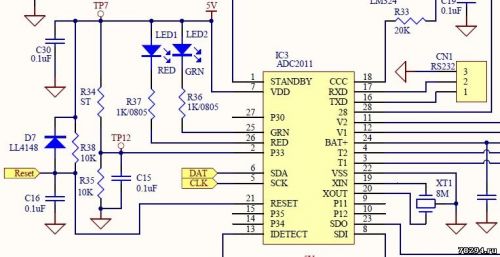

Ic3 is adc2011
Пока хватит
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое. http://www.78294.ru/forum/48
|
|
|
|
Anat78
|
Дата: Понедельник, 01.11.2021, 11:15 | Сообщение # 14
|
Администраторы
Anat78
Майор
- Сообщений:7020
- Репутация:58±
|
Недавно мне в мастерскую пришло сломанное зарядное устройство Ryobi BCL18141H. Несколько резисторов SMD вокруг системы IC1 были повреждены - я выбрал их, глядя на типовые схемы применения OB2263 / CR6853, то есть R2 100R, R3 22R, R4 100R, транзистор Q1 NDF04N60ZG - есть STP4NK60, один из выпрямительных диодов D1 / D2 MBR5200 Я заменил оба на два MUR840, резистор RS1 0R43 - 2x 0R22, драйвер SMPS IC1 типа CR6853 - OB2263. Во время испытаний Q1 через какое-то время сгорел ...
Преобразователь работает тихо, но ни один из диодов не горит, потому что стабилизатор IC4, питающий системы напряжением 5В 78L05, имеет слишком низкое напряжение на входе, так что на выходе оно находится в пределах 3,5-4В. Этот стабилизатор после подачи внешнего напряжения 8 В правильно стабилизирует 5 В, после чего загорается красный светодиод 1.
заменил драйвер IC1 на CR6853, и зарядное устройство работает как надо.
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое. http://www.78294.ru/forum/48
|
|
|
|
|
aleksandrvyschekus83
|
Дата: Понедельник, 28.11.2022, 16:59 | Сообщение # 16
|
Пользователи
aleksandrvyschekus83
Рядовой
|
Доброго всем! Ребята подскажите выгорел r47 немогу разобраться какой наминал. Все детали перепаял, остался один резистор. Могли бы подкинуть фотку либо полсказать какой наминал R47.
|
|
|
|
ansegeda
|
Дата: Среда, 12.04.2023, 15:15 | Сообщение # 17
|
|
Добрый день!
Вчера в моем зарядном без видимых причин подгорел Q2 (9565BGH). При включении только тускло моргает зеленый правый светодиод. Читал о вашем ремонте зарядного BCL 14181H, но не настолько силен, что бы понять что вы меняли на плате. Не могли бы вы показать на плате что надо проверить, поменять и прошу написать обозначения и номиналы деталей.
Сообщение отредактировал ansegeda - Среда, 12.04.2023, 15:37 |
|
|
|
lorkur1
|
Дата: Четверг, 01.02.2024, 15:23 | Сообщение # 18
|
|
всем доброго дня. Кто ни буть пробовал считать прошивку с ADC2011 ?
|
|
|
|
gv853gv
|
Дата: Четверг, 01.02.2024, 16:54 | Сообщение # 19
|
Пользователи
gv853gv
Рядовой
- Сообщений:76
- Репутация:3±
|
Цитата lorkur1 ( ) всем доброго дня. Кто ни буть пробовал считать прошивку с ADC2011 ? вряд ли у кого это получится - есть определенные трудности в считывании, да и незачем - слетает она крайне редко
|
|
|
|
lorkur1
|
Дата: Воскресенье, 04.02.2024, 02:37 | Сообщение # 20
|
|
Добавлено (04.02.2024, 03:10) --------------------------------------------- Приобрел данное устройство. Плата постом выше. Красный Светодиод не стабилно мерцал. в общем я поменял неисправные два диода SB5200. Красный горит теперь исправо. но вот другая беда. На Б+Б- присутствует постоянно 14в. и если вставляю Батарею, тут же сгорает Q2 (9565BGH). и так два раза. И еще вот. посмотрел на плату в тепловизор. Трансистор на радиаторе , тот что до трансформатара на высокой Части нагревается почти до 100 Градусов. Так по плате прошелся короткого не нашел. может кто подскажет куда копать?
Сообщение отредактировал lorkur1 - Воскресенье, 04.02.2024, 02:46 |
|
|
|
gv853gv
|
Дата: Воскресенье, 04.02.2024, 17:10 | Сообщение # 21
|
Пользователи
gv853gv
Рядовой
- Сообщений:76
- Репутация:3±
|
Q2 управляется через Q4, R12 и ZD2 - проверяете их, а так-же R11, R60
особое внимание уделите проверке целостности дорожек - если какая-то будет перебита, то никто не сможет проанализировать поведение зарядки
|
|
|
|
