Ушм makita DGA452 схема и ремонт (18в)

Anat78

Дата: Понедельник, 22.07.2024, 02:21 | Сообщение # 1

Администраторы

Anat78

Майор

Сообщений:7171
Репутация:59 ±

Ушм makita DGA452 схема и ремонт

Диаметр диска:115 мм
Посадочный диаметр:22.2 мм
Тип аккумулятора:Li-Ion
Вес нетто:1.9 кг
Частота вращения шпинделя:10000 об/мин
Мощность 350Вт
Резьба шпинделя М14

Запчасти:

Номер Артикул Название
1 619218-8 Ротор в сб. для BGA452
2 317821-6 Корпус редуктора для 9558NB/
3 213445-5 O-Кольцо 26 для MT950
4 961005-4 Стопорное кольцо S-9 к 9069S/
5 210042-8 Подшипник 629
6 227501-5 Косозуб.конич. шестерня 19
7 417771-6 Кнопка стопорного штифта MT953
8 233072-2 Компрессионная пружина 8
9 266361-0 Самонарезающий винт 4X30
10 213960-9 О-Кольцо 5
11 256496-5 Шпилька 4
12 318051-2 Корпус редуктора для BGA452/
13 263002-9 Резиновая шпилька 4
14 210033-9 Шариковый подшипник 6/15
15 961052-5 Стопорное кольцо S-12 9555NB/
16 253744-3 Плоская шайба 12
17 227502-3 Косозуб.конич. шестерня 11
18 962151-6 Стопорное кольцо R-32 9555NB/
19 211129-9 Подшипник 12/32
20 267238-2 Плоская шайба 12 для MT953/
21 213622-9 О-кольцо 45
22 318331-6 Корпус подшипника 9558HN
23 911121-2 Винт M4X14 для 9522NB/1100/
24 345464-4 Лабиринтное кольцо для 9555NB/
25 254011-9 Сегментная шпонка 4
26 324489-1 Шпиндель для 9554NB/9555NB/
27 265180-1 Винт M5X16
28 123098-1 Защитный кожух
29 224415-9 Нижний фланец для УШМ
30 224554-5 Гайка прижимная 14-45
31 631714-6 Светодиод для BGA452(CONT)/
32 638627-2 Обойма с магнитами для BGD800
33 638921-2 Щеточный узел в сборе
34 815H70-2 DGA452 NAME PLATE
35 266326-2 Самонарезающий винт 4х18
36 419566-3 Кнопка выключателя для 9555NB/
37 187843-8 Корпус в сб. для GA452D
38 419519-2 Рычаг выключателя для BGD800
39 650579-7 Выключатель к BGA452/BGA450
40 620243-4 Контроллер для GA452D
41 644808-8 Предохранитель
42 187843-8 Корпус в сб. для GA452D
43 191971-3 Угольные щетки CB-430
44 643954-4 Колпачок щеткодержателя 8443D/
45 419518-4 Держатель пластины для BGA452/
1001 153489-2 Боковая ручка 36 для MT953
1002 782423-1 Ключ зажимной гайки 35 9558NB/
1003 ***DC18RC DC18RC FAST CHARGER
1004 196015-4 BATTERY BL1830 SET
1005 141257-5 Кейс BGA452
1006 A-80640 DEPRESSED CENTER WHEEL 115X36
1008 450128-8 Крышка аккумулятора для BTM40
5002 805459-4 SAFETY INSTRUCTION LABEL

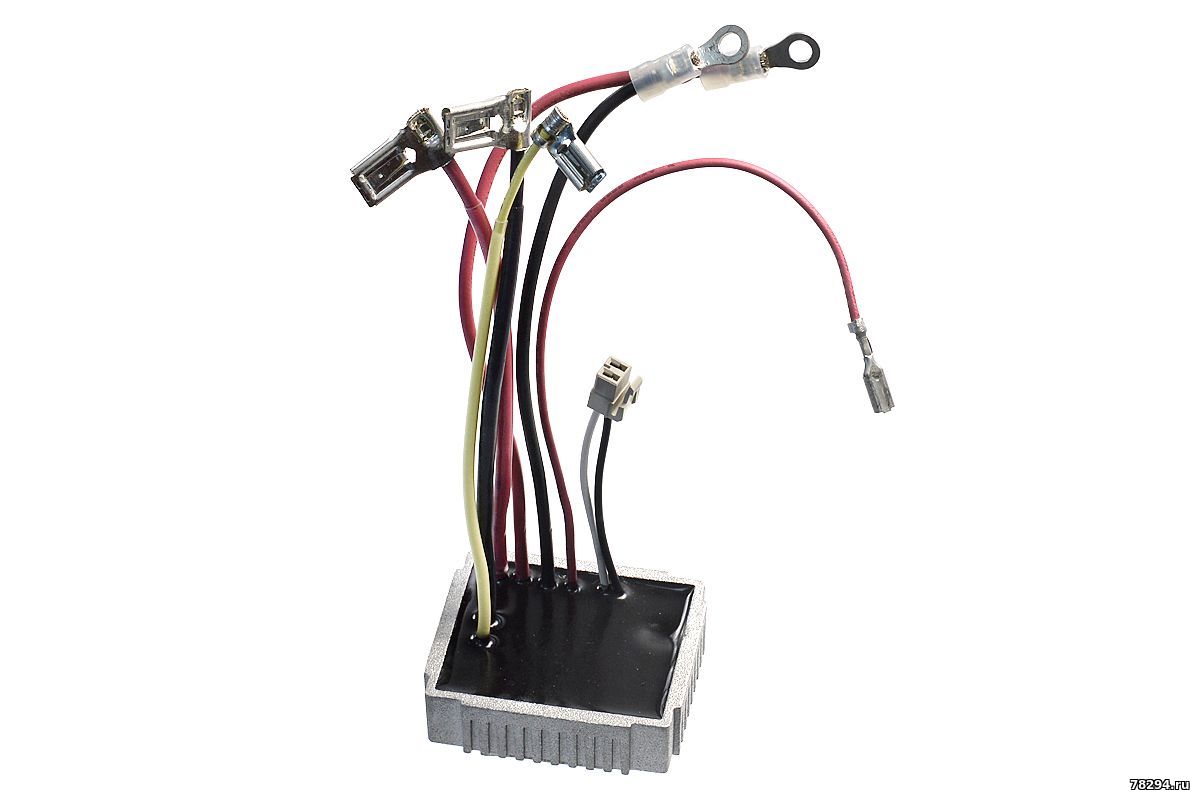

620243-4 Контроллер для GA452D - https://alii.pub/7021wf?erid=2SDnjdPSVQN
