Шуруповерт Makita 6213D 12V ремонт и схема
Anat78 Дата: Среда, 29.07.2020, 23:07 | Сообщение # 1

Администраторы

Anat78

Майор

  • Сообщений:6490
  • Репутация:52±
Anat78

Шуруповерт Makita 6213D 12V ремонт и схема
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
Anat78 Дата: Среда, 29.07.2020, 23:13 | Сообщение # 2

Администраторы

Anat78

Майор

  • Сообщений:6490
  • Репутация:52±
Anat78





Инструкция по ремонту и обслуживанию 6213D: https://www.makitapro.ru/u/spares/repair/6213D-TE.pdf

Схема 6213D:



Запчасти 6213D

1 858275-3 Этикетка модели для дрели-шуруповерта Makita 6213D makita 858275-3 6213 D
2 266130-9 Самонарезающий винт PT3х16 зажимной 6213 D
3 344391-2 Держатель насадок 6213 D
4 182830-2 Корпус 6213 D
5 232159-7 Плоская пружина 6213 D
6 416058-3 Рычаг переключения 6213 D
7 231433-0 Компрессионная пружина 4 6213 D
8 231433-0 Компрессионная пружина 4 6213 D
9 416079-5 Рычаг переключения 6213 D
10 651939-6 Выключатель C3LA-1A 6213 D
10-АНАЛОГ 651989-1 Выключатель для шуруповерта Makita 6227 D 6213 D
11 911006-2 Винт M3х8 6213 D
12 629698-0 Двигатель 12в 6213 D
13 125043-2 Редуктор в сборе 6213 D
14 257671-6 Втулка 10 6213 D

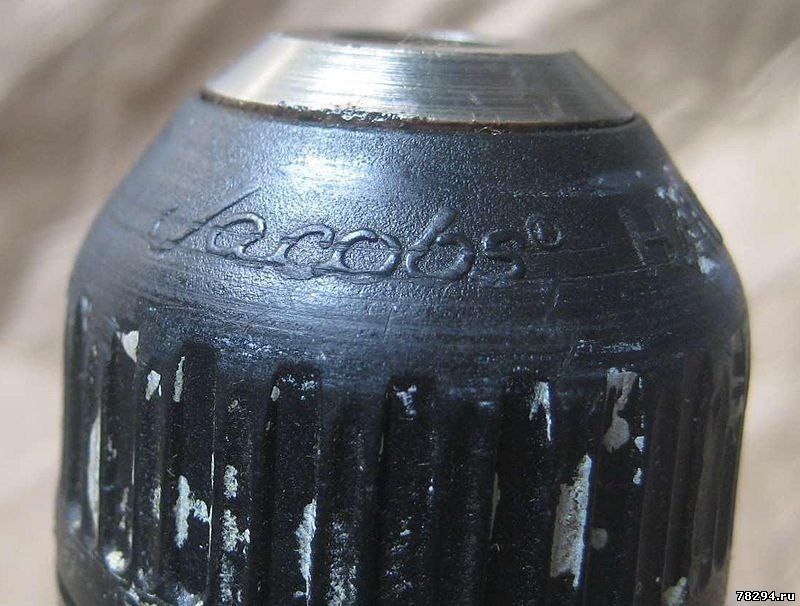

15 193924-8 Быстрозажимной патрон для 6203D 6213 D
16 265998-0 Болт M5х21 6213 D
17 182830-2 Корпус 6213 D
18 911017-7 Винт M3х12 6213 D
19 266134-1 Самонарезающий винт ST4х8 6213 D
20 687085-9 Держатель 6213 D
21 654169-8 Контактные пластины (-) 6213 D
22 654168-0 Контактные пластины 6213 D
23 192597-4 Аккумулятор 1222 12v1,9Ah Cd 6213 D
25 643929-3 Колпачок щеткодержателя 6213 D
26 191971-3 Щетки угольные (графитовые) Макита, в комплекте 2 шт. CB-430 6213 D
27 253330-0 Тонкая шайба 10 6213 D
