Шуруповерт Metabo PowerMaxx BS ремонт
|
|
|
Anat78
|
Дата: Четверг, 08.12.2022, 16:33 | Сообщение # 1
|
Администраторы
Anat78
Майор
- Сообщений:7129
- Репутация:59±
|

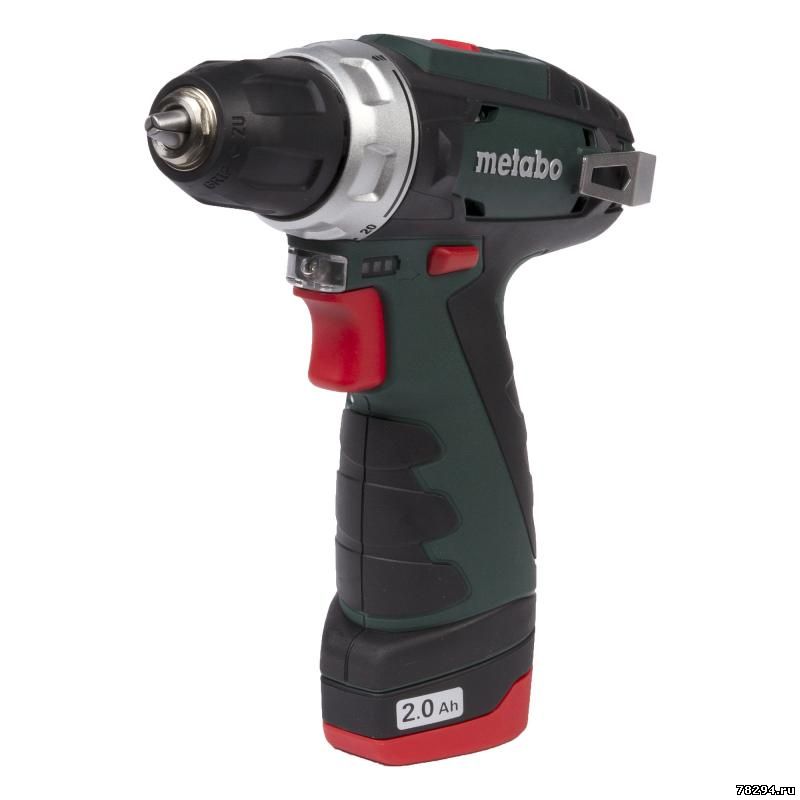

Шуруповерт Metabo PowerMaxx BS ремонт, Метабо POWERMAXX BS Quick ремонт
Рабочие характеристики
Количество скоростей 2
Количество ступеней крутящего момента 20
Максимальное число оборотов холостого хода 360/1400 об/мин
Максимальный диаметр зажима 10 мм
Минимальный диаметр зажима 1 мм
Реверс есть
Регулировка крутящего момента есть
Режим сверления есть
Электронная защита от перегрузок нет
Быстрозажимной патрон да 1/2" - 20 UNF
Максимальный диаметр сверления древесины 22 мм
Максимальный диаметр сверления металла 10 мм
Максимальный крутящий момент жесткий 34 Н*м
Максимальный крутящий момент мягкий 17 Н*м
Момент муфты 0,5 - 5,0 Нм
Вес без акб 0,8кг
Питание
Тип питания аккумулятор
Тип аккумулятора/батареек LiHD, Li-Ion
Напряжение аккумулятора 10.8 В
Емкость аккумулятора 2 А*ч
Индикатор зарядки аккумулятора есть

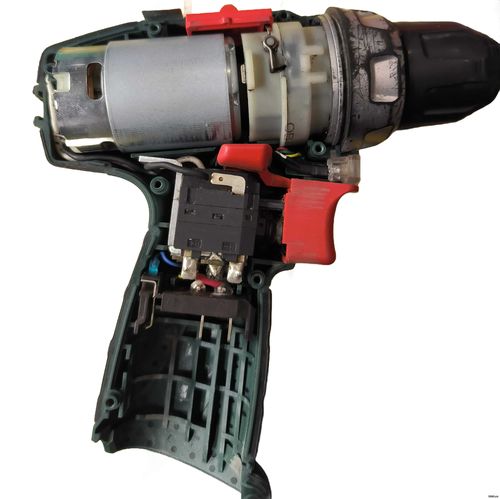

Давно ремонтирую эти шуруповерты, но что-то тему так и не сделал, исправляюсь!
Инструкция Metabo PowerMaxx BS: https://www.manualslib.com/products/Metabo-Powermaxx-Bs-3557420.html
Схема Metabo PowerMaxx BS:
- Артикул, количество, номер устройства, описание, PG
- 1, 1, 316054770, КОРПУС В сборе, 25
- 2, 1, 315418330, КОРОБКА ПЕРЕДАЧ В сборе, 32
- 4, 1, 343410350, ВЫКЛЮЧАТЕЛЬ, 32
- 5, 1, 343434920, ЛЕД Линсе, 11
- 6, 1, 343434930, ВЫКЛЮЧАТЕЛЬ, 11
- 7, 1, 338123700, ИНФОРМАЦИОННАЯ ТАБЛИЧКА, СВЕТОДИОД, 11
- 8, 1, 343434940, ПЕРЕКЛЮЧАТЕЛЬ, 11
- 9, 2, 344070980, ФИЛЬТР фетровый, 11
- 10, 8, 341704710, ВИНТ К, ST2.9x13, 11
- 11, 1, 338060950, ТАБЛИЧКА, 11
- 12, 1, 301003340, БЫСТРЫЙ ПАТРОНА, 23
- 13, 1, 343435310, ВТУЛКА РЕЗЬБОВАЯ, 11
- 14, 1, 339136400, Хакен, 11
- 16, 1, 317004310, ДВИГАТЕЛЬ В сборе, 10,8 В, 27
- 17, 1, 338129940, ТАБЛИЧКА ИНФОРМАЦИОННАЯ, 12
Кто хочет обновить свой треснувший корпус то его можно купить тут по 700р (400р по акции) (обычно еще в придачу дают все переключатели)
Корпус Metabo 316097950
https://alli.pub/6jr3g7
либо на озоне все по отдельности продают не дорого, человек их разбирает по частям новые и продает
А то постоянно приносят - нет переключателя или сломан или нет линзы от подсветки....
Редуктор:
код запчасти 315418330 - https://alli.pub/6jr3hy
Все шестерни внутри металлические, при износе и проскальзывании на 1 передаче - перевернуть шайбу стопора
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
Anat78
|
Дата: Пятница, 09.12.2022, 15:08 | Сообщение # 2
|
Администраторы
Anat78
Майор
- Сообщений:7129
- Репутация:59±
|
Ремонт аккумуляторов Метабо подробно описан здесь: http://www.78294.ru/forum/130-688-1
Двигатель с шестерней на 14 зубов
Код запчасти - 317004310
Купить можно здесь - https://ozn.by/6x704e?erid=2SDnjbokJty
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
Anat78
|
Дата: Пятница, 09.12.2022, 15:11 | Сообщение # 3
|
Администраторы
Anat78
Майор
- Сообщений:7129
- Репутация:59±
|
Так же существует более старая версия Metabo PowerMaxx 12 Pro 600092500
Но ее не выпускают и не продают очень давно, акб с этой версией полностью совместимы
Размер зажимаемой оснастки, мм 0.8-10
Max крутящий момент , Нм 28
Жестк. вращ. момент, Нм 28
Мягк.вращ. момент, Нм 14
Вращ. момент муфты, Нм 1,5-3,5
Число скоростей 2
Частота вращения шпинделя, об/мин 0-350/0-1300
Max диаметр сверления (металл), мм 10
Мах диаметр сверления (дерево), мм 22
Тип аккумулятора Li-Ion
Патрон 1/2" - 20 UNF
Напряжение аккумулятора, В 10.8
Емкость аккумулятора, А*ч 1.5
Количество аккумуляторов в комплекте 2
Вес нетто, кг 0,9
Инструкция: https://www.manualslib.com/manual....#manual
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
perets1985
|
Дата: Суббота, 08.07.2023, 14:23 | Сообщение # 4
|
|
|
Доброго дня. Сталкивались с таким что на данных шуриках пипку реверса ломают? Очень часто в последнее время стали носить с такой поломкой. Пробовал впаивать туда "гвоздик" но не надолго
На выключателе самом, штыречек маленький ломают. Переключателю (кнопке) реверса редко кода плохо становится))
|
|
|
|
|
|
Anat78
|
Дата: Суббота, 08.07.2023, 14:42 | Сообщение # 5
|
Администраторы
Anat78
Майор
- Сообщений:7129
- Репутация:59±
|
Да бывает такое от неаккуратного обращения, просто можно купить новую поставить, код запчасти - 343410350 - https://alli.pub/6ru5jc
но там только замена кнопки сразу, они всегда в наличии у меня
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
|
Anat78
|
Дата: Воскресенье, 03.09.2023, 13:59 | Сообщение # 7
|
Администраторы
Anat78
Майор
- Сообщений:7129
- Репутация:59±
|
Переделка метабо под сьемный патрон:
Параметры для насадки Metabo Quick:
Наружный размер вала шпинделя -11,5MM
Выемка (кромка), ширина 3 мм
От торца шпинделя до начала кромки - 4MM
Кромка полукруглого сечения сдиаметром вала в центре 9,5мм
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
|
|
maalalko
|
Дата: Четверг, 29.08.2024, 14:56 | Сообщение # 10
|
|
|
Добрый день. Впервые разобрал редуктор, почистил и по новой смазал. Собрал - всё работает, но полностью сбилась регулировка усилия.
В крайнем положении (сверло) можно довольно спокойно удержать рукой, трещит.
В другую сторону крутится только до режима 15 и патрон можно удержать буквально 2-мя пальцами.
Могли бы подсказать как обратно выставить эту регулировку. Желательно подробно, как для "чайника". Спасибо.
|
|
|
|
|
|
Anat78
|
Дата: Четверг, 29.08.2024, 16:56 | Сообщение # 11
|
Администраторы
Anat78
Майор
- Сообщений:7129
- Репутация:59±
|
Разобрать шуруповерт и закрутить муфту до упора, потом собирать
