Винтовёрт WORX WU132 схема и разборка

ХАРАКТЕРИСТИКИ
Свёл параметры разных модификаций в единую таблицу: (смотри фото)
ОСНАЩЕНИЕ
Стальной HEX ¼ патрон. Без автоприема и без выброса биты. Внутри два шарика фиксации. Дополнительно прилагается вкладыш для «коротких бит».
Подсветка на одном светодиоде без задержки (у Девона с задержкой 10 сек).
Индикация разряда батареи на 3 диодах – ЯРКАЯ, лучше, чем у Девона.
3х уровневый редуктор по факту замеров 1300 / 2690 / 3270 (об/мин).
Кнопка пуск стартует с минимальных оборотов, с плавной регулировкой и реверсом. Блокировка кнопки необычная, НЕ механическая.
Ручка и пятка хорошо обрезиненны, с красивым накатом.
СТОИМОСТЬ
Куплен в июле 2024г комплектом, на Озоне за 5600р (с доставкой), цены в таблице.
Средняя цена комплекта на озоне и али от 6800 руб.
ВНУТРЯНКА
Двигатель бесщеточный WU132. (Моторчик меньше по размерам, чем у Devon.)
Ротор диаметром 20,5 мм. Статор диаметром 42 мм, глубина 20 мм.
Ведущая 7ми зубая шестерня 6,5 мм. Ведущий вал на двух подшипниках 695RS.
Кнопка CPXTE электронная пылезащищенная 20mA 42VDC. С отдельным флажком с магнитиком и герконами на главной плате управления.
Плата управления хорошо залакирована, с развитым радиатором, который продувается турбинкой двигателя.
Провода нормального сечения, аккуратно припаяны.

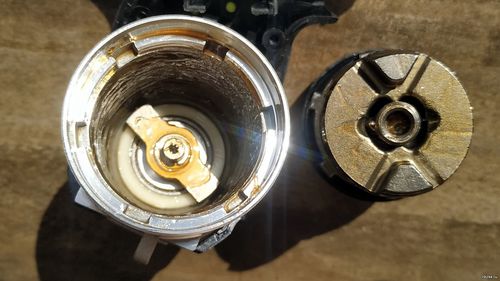

Корпус редуктора из фрезерованного алюминия. Редуктор на ТРЁХ шестернях.
Маховик D=36 мм, в сборе с шестернями и пружиной весит 160 г (у Devon 173 г).
Корпус отлит из композитного пластика PA6 – GF45. В целом, корпус прочный, собран плотно, не дышит, не скрипит.
Аккумуляторная батарея WA 3506, 10.8V, 2.0Ah, 21.6 Wh. Вес 174 г, (у Девона 190 г).
Помимо основных силовых контактов, есть четыре дополнительных контрольных.
Банки определить не удалось. По отзывам пишут, что вероятно EVE ICR18650-15C 2000
Зарядное устройство у Worx в 2 раза слабее, 1.5А против 3.6А у Devon.
