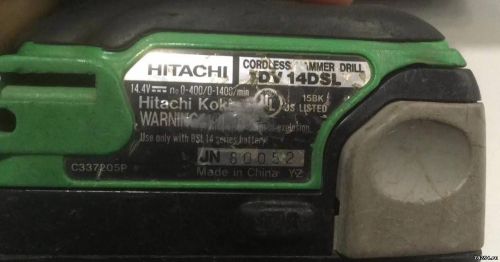

Аккумуляторный шуруповерт HITACHI DV14DSL LiION ремонт
|
|
|
Anat78
|
Дата: Пятница, 25.10.2019, 13:23 | Сообщение # 1
|
Администраторы
Anat78
Майор
- Сообщений:7051
- Репутация:59±
|
Аккумуляторный шуруповерт HITACHI DV14DSL LiION ремонт
Заказывал его 2 года назад из США для монтажной организации (монтируют фасады)
Принесли с причиной поломки - не крутит
Инструкция https://cdn.vseinstrumenti.ru/instruction/hitachi-dv14dsl-509696.pdf
https://www.manualslib.com/products/Hitachi-Dv-18dsl-9831634.html
Технические характеристики
Hitachi DV14DSL:
- Наличие реверса да
- Мах диаметр сверления (дерево), мм 36
- Число скоростей 2
- Вес, кг 1,7
- Емкость аккумулятора, А*ч 3
- Max крутящий момент , Нм 40
- Max диаметр сверления (металл), мм 13
- Время заряда, ч 0.45
- Частота вращения шпинделя, об/мин 0-400/0-1400
- Габариты, мм длина 176
- Мягк.вращ. момент, Нм 0.5
- Жестк. вращ. момент, Нм 40
- Max диаметр шурупа, мм 8
- Число ступеней крутящего момента 22+2
- Частота ударов, уд/мин 0-5600/0-19600
- Тип патрона быстрозажимной
- Размер зажимаемой оснастки, мм 1.5-13
- Ленточные (магазинные) нет
- Блокировка шпинделя да
- Наличие подсветки да
- Тормоз двигателя есть
- Напряжение аккумулятора, В 14.4
- Тип аккумулятора Li-lon
- Количество аккумуляторов в комплекте 2
- Тип аккумуляторный
- Наличие удара есть
- Тип двигателя щеточный
- Мах диаметр сверления (кирпич), мм13
Взрыв схема HITACHI DV14DSL и запчасти:

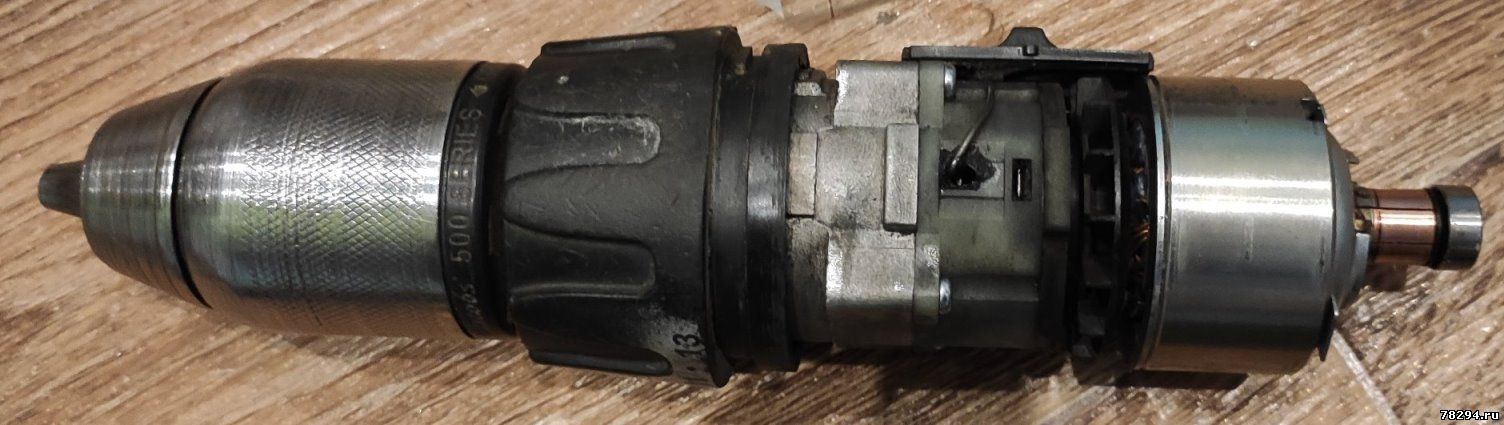

Внутри был весь засран металлическими опилками и минеральным утеплителем, якорь двигателя заблокирован огромным количеством опилок и защита в шуруповерте просто не давала работать - не включала двигатель
Чистим:
На якоре видны вмятины от заклинивания опилками:
Статор магнит
Есть сколы от опилок
Щетки сносились поэтому заказал по коду 999054 новые http://ali.pub/5vfrh4 , жду
Потом продолжим
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
Anat78
|
Дата: Пятница, 25.10.2019, 13:41 | Сообщение # 2
|
Администраторы
Anat78
Майор
- Сообщений:7051
- Репутация:59±
|
Еще фото якоря:
коллектор шлифуем
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
Anat78
|
Дата: Четверг, 19.12.2019, 10:16 | Сообщение # 3
|
Администраторы
Anat78
Майор
- Сообщений:7051
- Репутация:59±
|

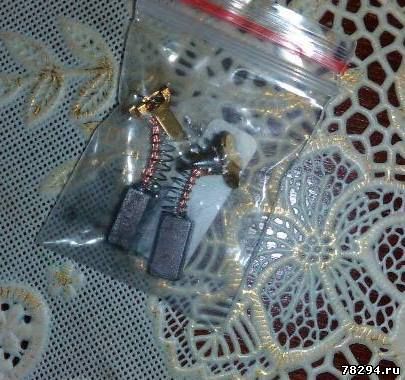

Щетки пришли, заменил
