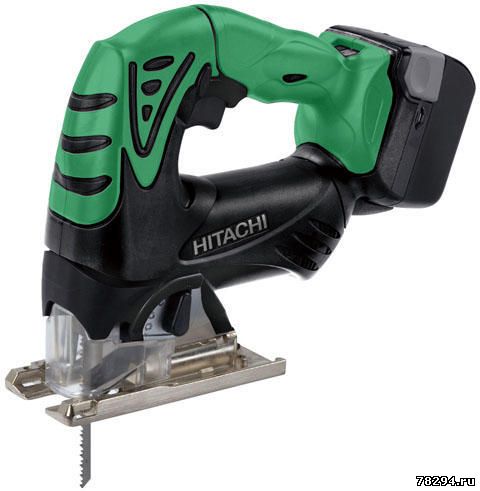

Разборка акб лобзика Hitachi CJ14DSL Хитачи 14,4 вольт
Инструкция на лобзик Hitachi CJ14DSL https://ekb.vseinstrumenti.ru/instruction/hitachi-cj14dsl-50397.pdf
- Наличие быстр. зам. пилки да
- Тип двигателя Щеточный
- Число ходов, ход/мин 0-2400
- Время заряда, мин 45
- Мах толщина пропила (металла), мм 10
- Мах толщина пропила (дерево), мм 135
- Вес, кг 2,3
- Напряжение аккумулятора, В 14.4
- Наличие подсветкида
- Тип аккумулятораLi-lon
- Тип ручкиСкобовидная
- Ход пилки, мм26
- Маятниковый ход да
- Возможность подключения к пылесосу да
- Литая подошва да
- Габариты, мм длина-268
Взрыв схема:
Разбираем:

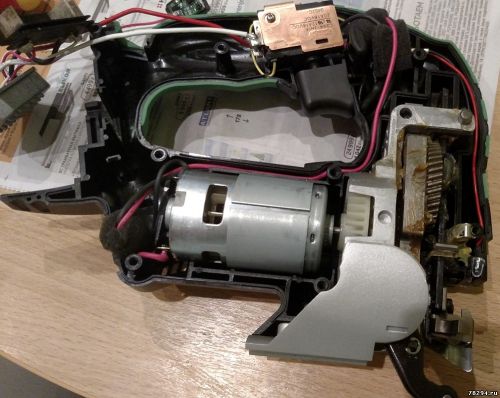

Мотор, артикул 328333 14,4 вольт RS-775VC-8514 273ватт, может работать и от 20 вольт (таблица на двигатель внизу)

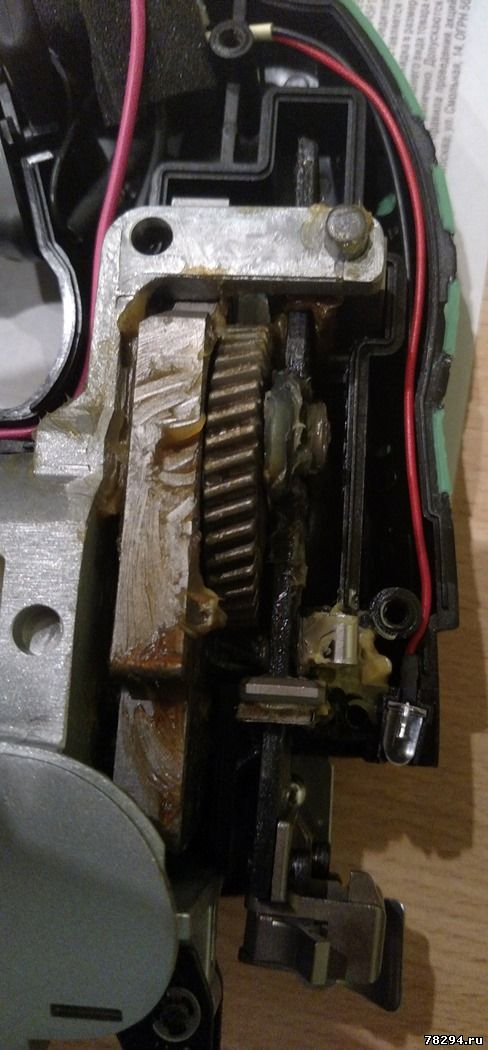

Редуктор
Контактный разьем
Блок защиты
Плата индикатора уровня заряда и управление подсветкой пилки
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
Anat78
|
Дата: Среда, 31.07.2019, 16:02 | Сообщение # 2
|
Администраторы
Anat78
Майор
- Сообщений:7020
- Репутация:58±
|
Характеристики двигателя RS-775VC-8514
