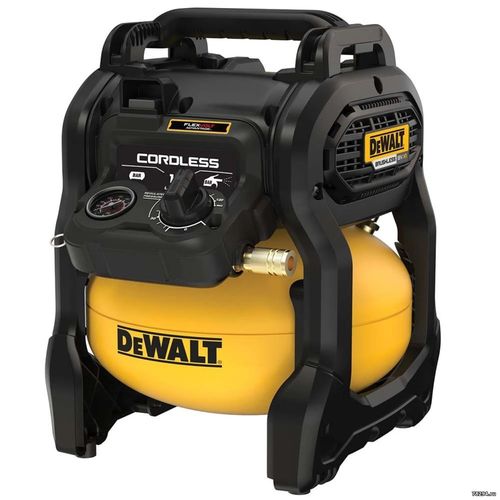

Аккумуляторный компрессор DEWALT DCC1018N ремонт и схема
18 В, 9.7 бар, 10 л
Бесщеточный аккумуляторный компрессор DCC1018 обеспечивает повышенный уровень маневренности и надежности для широкого спектра инструментов. Используя батареи напряжением 18В, компрессор обеспечивает давление до 9,7 бар, при этом он работает очень тихо и впечатляюще легок по сравнению с другими беспроводными и проводными аналогами. Благодаря баку емкостью 10 литров и системе свободной подачи воздуха (31 л/мин при давлении 7 бар), компрессор обеспечивает высочайший уровень производительности.
Регулятор OneTurn экономит время и обеспечивает стабильную производительность.Традиционно компрессоры имеют два отдельных манометра: один измеряет давление в баке, а другой — фактическое регулируемое выходное давление, которое подаётся через муфты на пневматические инструменты. Вместо отдельного регулируемого манометра в модели DCC1018 давление контролируется регулятором OneTurn. Пользователь может установить ручку регулятора OneTurn на желаемое значение давления, после чего компрессор будет контролировать его автоматически.
Инструкция - https://www.manualslib.com/products/Dewalt-Xr-Dcc1018-13182536.html
Потребляемая мощность, Вт: 300
Max рабочее давление, бар: 9.7
Уровень шума, дБ (А): 85
Давление с батареей 18 В: 0-8,6 бар / 0-125 фунтов на кв. дюйм
Давление с батареей 54 В: 0-9,6 бар / 0-139 фунтов на кв. дюйм
Расход в минуту при 7 бар: 31 л/мин
Схема DCC1018N
1 N545678 1 CLAMSHELL SET
2 330019-03 2 SCREW M3.63 x 16mm
3 NA008179 1 CONTROL MODULE SA
4 NA153927 1 HOUSING SA BATTERY RAIL BATTERY RAIL
5 D25731 5 ISOLATOR
6 N464139 1 FAN
7 330045-45 5 SCREW M4 x 12mm MTL THD FMG
9 NA255665 3 HOSE
10 N492635 1 TUBE OUTLET 5/16" OD ALUMINUM
11 A16182 1 COUPLING QUICK CONNECT
12 N468425 2 KNOB
13 N473898 3 CONNECTOR 1/8 NPT x 1/4 BARB STR
14 NA022400 1 REGULATOR
15 N524747 1 PRESSURE GAUGE 1/8" NPT, 300 PSI
16 N879443 1 SWITCH 140 PSI
17 N877273 1 SWITCH 125 PSI
18 NA153928 1 SWITCH SA INCL. 16, 17 Includes #13
19 NA129617 1 VALVE SAFETY VALVE
20 N909740 1 COVER
21 N503522 6 NUT
22 N468136 1 HANDLE UPPER
23 330019-13 16 SCREW M4X19 T20 M4.55 x 19mm T20
24 NA017407 1 VALVE 1/2" NPT x 1/4" BARB
25 N535956 1 CONNECTOR 1/4" x 1/4" NPT, 90 DEG
26 N072023 1 DRAIN COCK
27 CAC-1206-1 6 CLAMP
28 N471937 1 CLAMSHELL SET
29 SSF-8131 2 NUT
30 N462179 4 ISOLATOR
31 D29381 4 SCREW 8-18 x 3/4"
32 N513762 6 SCREW M4.55 x 22mm
33 N539601 4 SCREW M6 x 1.0 x 30mm THD FMG
34 N545682 1 ROTOR SA w/ ECCENTRIC & ENDBELL
35 330019-06 4 SCREW M3.63 x 32mm T15
36 N545681 1 CON ROD SA
37 N498334 1 CYLINDER
38 N478078 1 O RING 45.7 x 2.0
39 N480941 1 PLATE
40 N478077 1 O RING
41 N478084 1 HEAD CYLINDER
42 330045-50 4 SCREW
43 N492492 1 CONNECTOR 1/8 NPT x 5/16 OD TUBE
44 N471103 1 COVER
45 NA140427 1 RATING LABEL
867 N475920 1 BATTERY CAP
