Сабельная пила Dewalt DCS367 схема и ремонт
|
|
|
Anat78
|
Дата: Вторник, 10.12.2024, 15:38 | Сообщение # 1
|
Администраторы
Anat78
Майор
- Сообщений:7172
- Репутация:59±
|

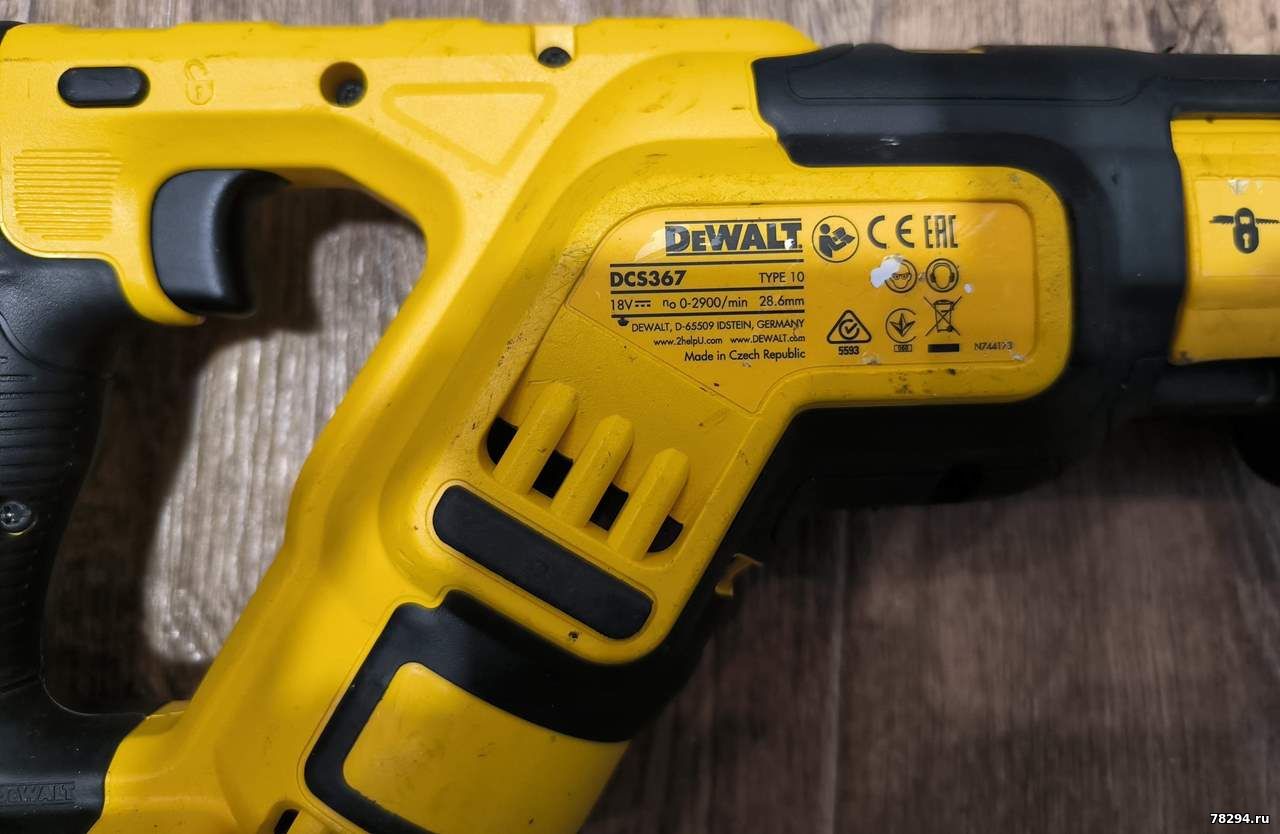

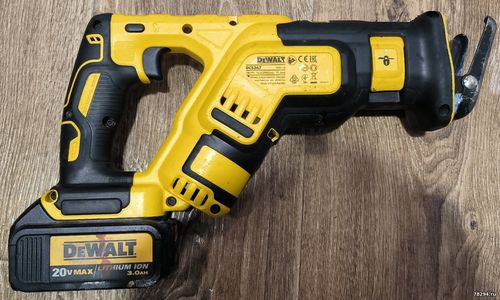

Сабельная пила Dewalt DCS367 схема и ремонт
Инструкция - https://www.2helpu.com/i...._T1.pdf
Величина хода пилки, мм: 28.6
Max число ходов, ход/мин: 2900
Маятниковый ход:нет
Бесключевая замена оснастки:есть
Напряжение аккумулятора, В:18
Вес товара нетто, кг: 2.27
Основные характеристики
Тип инструмента:пила сабельная
Источник питания:аккумулятор
Тип двигателя:бесщеточный
Эксплуатационные характеристики
Мах глубина пропила (дерево), мм:280
Max глубина пропила (металл), мм:100
Уровень звуковой мощности, дБ (А):100
Уровень вибрации, м/с²:27
Уровень шума, дБ (А):89
Номера платы N455708 - плата DCD996 такая же
Обращайтесь, пишите на почту, всегда помогу и переделаю ваши батареи на литий https://www.avito.ru/serov....4887428
По всем вопросам обращайтесь ко мне на почту 78294@mail.ru
Помогу с переделкой зарядных или переделаю любое зарядное от 300р.
Переделаю аккумуляторы на литиевые элементы от 1000р.
Регистрируйтесь и оставляйте комментарии с вопросами и пожеланиями.
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
Anat78
|
Дата: Вторник, 10.12.2024, 15:51 | Сообщение # 2
|
Администраторы
Anat78
Майор
- Сообщений:7172
- Репутация:59±
|
Доступно только для пользователей
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
Anat78
|
Дата: Вторник, 10.12.2024, 16:01 | Сообщение # 3
|
Администраторы
Anat78
Майор
- Сообщений:7172
- Репутация:59±
|
1 N519011 1 MOTOR & SWITCH SA DCS367
2 N071836 1 ROLL PIN
3 N454084 1 BUTTON LOCK-OFF
5 N453948 1 SPRING
6 N226256 1 SHOE SA
9 N143636 1 FELT SEAL
10 N435110 1 GEARCASE SA
11 N129171 1 O RING
12 N130874 3 SCREW
13 N143177 1 SPACER
14 N124072 1 WASHER THRUST
15 N115646 1 THRUST BEARING
16 N115647 1 WASHER THRUST
17 N406599 1 GEAR SA
18 N115642 1 THRUST PLATE
19 142940-00 4 SCREW
20 N195829 1 GEARCASE COVER SA
21 621979-00 2 STRIP
22 618733-00 1 SEAL
23 618477-00 1 FELT SEAL
24 N020720 1 COVERPLATE
25 330045-43 1 SCREW
26 N026647 1 SHAFT SA INCL. 26-30, 32
27 000903-00 1 BALL
28 N252639 1 SLIDER
29 N426742 1 SPRING
30 658115-00 1 YOKE
31 617000-00 1 SADDLE
32 N191614 2 SCREW
33 N191590 2 LOCK NUT
34 N021857 1 BEARING
35 N115641 1 GASKET
37 N131037 2 COVER
38 144457-02 4 SCREW
39 N412063 1 LEVER SA
40 N348279 1 LED
41 N830479 1 CLAMSHELL SET
42 N467560 1 PLATE
45 949638-02 2 DAMPER
50 330019-02 11 SCREW
68 N536642 1 RATING LABEL DCS367 A901
861 N279261 1 KITBOX DWST1-17807
866 DCB205-A9 2 BATTERY PACK 5Ah
871 DCB115-A9 1 CHARGER 10.8V - 18V
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
perzhe
|
Дата: Пятница, 10.01.2025, 10:20 | Сообщение # 4
|
|
|
Добрый день!
Подскажите, пила на холостом ходу работает нормально, но при малейшей нагрузке сгорают SMD предохранители.
Выпаяли полевые транзисторы 4C02N (YESN7C), на обычном тестере показывают практические одинаковые значения, они не пробиты. На LCR пока нет возможности померить.
Не могу найти в продаже даже аналогов этих транзисторов
Сообщение отредактировал perzhe - Пятница, 10.01.2025, 10:42 |
|
|
|
|
|
Anat78
|
Дата: Пятница, 10.01.2025, 13:23 | Сообщение # 5
|
Администраторы
Anat78
Майор
- Сообщений:7172
- Репутация:59±
|
Смотреть еще двигатель может там кз виток или по механике что то клинит
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
Anat78
|
Дата: Пятница, 10.01.2025, 13:34 | Сообщение # 6
|
Администраторы
Anat78
Майор
- Сообщений:7172
- Репутация:59±
|
Смотреть еще двигатель может там кз виток или по механике что то клинит
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
Anat78
|
Дата: Пятница, 10.01.2025, 14:00 | Сообщение # 7
|
Администраторы
Anat78
Майор
- Сообщений:7172
- Репутация:59±
|
Смотреть еще двигатель может там кз виток или по механике что то клинит
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
perzhe
|
Дата: Пятница, 10.01.2025, 14:12 | Сообщение # 8
|
|
|
Цитата Anat78 (  ) Смотреть еще двигатель может там кз виток или по механике что то клинит |
|
|
|
|
|
Anat78
|
Дата: Пятница, 10.01.2025, 14:28 | Сообщение # 9
|
Администраторы
Anat78
Майор
- Сообщений:7172
- Репутация:59±
|
каким прибором кстати проверяете обмотки двигателей на кз виток?
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
perzhe
|
Дата: Пятница, 10.01.2025, 16:48 | Сообщение # 10
|
|
|
актаком ам-3125
Не могу найти в продаже 4C02N (YESN7C), подскажите где заказать
|
|
|
|
|
