Искрит и воняет шуруповерт BOSCH PSR 12 чистка
|
|
|
Anat78
|
Дата: Понедельник, 03.02.2020, 14:41 | Сообщение # 1
|
Администраторы
Anat78
Майор
- Сообщений:7225
- Репутация:59±
|
Искрит и воняет шуруповерт BOSCH
BOSCH PSR 12 (ТИП 3603J55500) чистка
Последний год он стал искрить при остановке, а последние дни уже ужасно воняло паленым. Я решил ремонтировать его
Шуруповерт 12В на NiMH аккумуляторах, которые уже мало держат и требуют замены, но об здесь: http://www.78294.ru/forum/22-63-1
Модель шуруповерта — 3603J55500:
Разбираем инструмент, чтобы посмотреть причину, хотя она и так ясна — что-то с щетками, либо контактными площадками, т.к. искрит именно там.
Шуруповерт разбирается очень легко, откручиваем винтики под шестигранник, их же можно открутить с помощью плоской отвертки:
Снимаем пластиковую ручку-крышку:
Вынимаем мотор, просто вытаскиваем его из редуктора, номера с него 1 607 022 529, LS-550PX-62852, 110422/B:
Крышка моторчика завальцована с 4-х стороны, развальцовываем:
Снимаем крышку, видим пластиковый корпус который держит щетки:
Снимаем две текстолитовые шайбы и вынимаем щеточный узел:
Щетки еще походят и прижим хороший:

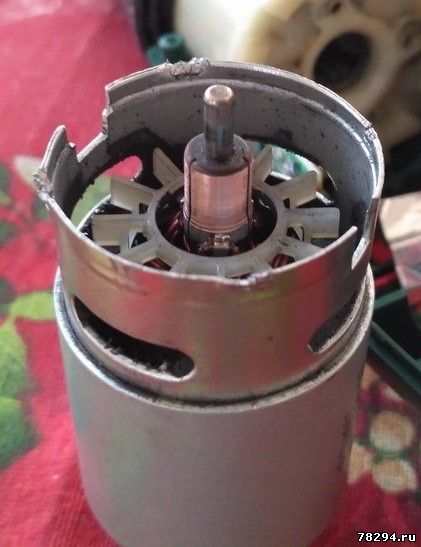

А вот контактная группа якоря оставляет желать лучшего:
Шестерня запресованна, потому вынуть якорь не получится, наверное:
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
Anat78
|
Дата: Понедельник, 03.02.2020, 14:55 | Сообщение # 2
|
Администраторы
Anat78
Майор
- Сообщений:7225
- Репутация:59±
|
Берем наждачку 800, можно мельче и зачищаем контактную площадку:
Чем меньше рисок и кратеров тем лучше контакт, и меньше искры.
Собираем в обратном порядке, все хорошо, хотя при резкой остановке искра проскакивает.
Чуть позже более основательно зачищу контакты и помою от смазки щетки.
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
dosik2225
|
Дата: Воскресенье, 20.11.2022, 20:46 | Сообщение # 3
|
|
|
У меня такой тоже искрит. Шлифовать коллектор?
|
|
|
|
|
|
Anat78
|
Дата: Воскресенье, 20.11.2022, 21:27 | Сообщение # 4
|
Администраторы
Anat78
Майор
- Сообщений:7225
- Репутация:59±
|
для начала просто промыть
