Зарядное Metabo AC 30 27300000 схема
|
|
|
Anat78
|
Дата: Воскресенье, 15.04.2018, 22:26 | Сообщение # 1
|
Администраторы
Anat78
Майор
- Сообщений:7020
- Репутация:58±
|
Зарядное Metabo AC 30 27300000 служит для зарядки кадмиевых акб 4,8 V - 18 V током 2,5А
NiCd:
1,25 Ah: 30 min
1,4 Ah: 35 min
1,7 Ah: 40 min
2,0 Ah: 50 min
2,4 Ah: 60 min
4,0 Ah: 100 min
NiMH:
3,0 Ah: 70 min
ток капельного заряда 60мА
Инструкция https://www.manualslib.com/products/Metabo-Ac-30-4058308.html
Фото:
сгорает часто R21 - 10ом
Фото аккумулятора внутри:
Сопротивление термодатчика в батарее 4,8ком
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
patisy4
|
Дата: Воскресенье, 26.01.2020, 18:09 | Сообщение # 2
|
Пользователи
patisy4
Рядовой
- Сообщений:55
- Репутация:2±
|
Цитата Anat78 (  ) Зарядное Metabo AC 30 27300000 служит для зарядки кадмиевых акб 4,8 V - 18 V током 2,5А
И что нужно было более старшей версии для работы с бмсками ныншними на 25, 40 итд ампер?
|
|
|
|
|
|
Anat78
|
Дата: Воскресенье, 26.01.2020, 19:15 | Сообщение # 3
|
Администраторы
Anat78
Майор
- Сообщений:7020
- Репутация:58±
|
Цитата patisy4 ( ) чем зарядка отличается от своей старшей версии AC 30 Plus
Цитата patisy4 ( ) Эта, как я понимаю, не очень-то захочет заряжать литий.
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
warikasjaguar
|
Дата: Вторник, 19.10.2021, 12:14 | Сообщение # 4
|
|
|
Маркировку Т12 подскажите ПОЖАЛУЙСТА
|
|
|
|
|
|
serg-fedya
|
Дата: Воскресенье, 17.12.2023, 04:11 | Сообщение # 5
|
|
|
Скажите, пожалуйста. есть ли схема и как её можно скачать?
|
|
|
|
|
|
Anat78
|
Дата: Воскресенье, 17.12.2023, 10:38 | Сообщение # 6
|
Администраторы
Anat78
Майор
- Сообщений:7020
- Репутация:58±
|
Схемы пока нет, надо срисовывать с платы просто, будет время срисую
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
serg-fedya
|
Дата: Воскресенье, 17.12.2023, 12:38 | Сообщение # 7
|
|
|
Добрый день. Скажите, пж-ста, между чем и чем стоит термодатчик 4,8 ком. К сожалению всё выбросил при переделке на Li-Ion. И как можно запустить AC-30 без термодатчика. Спасибо.
|
|
|
|
|
|
Anat78
|
Дата: Воскресенье, 17.12.2023, 13:40 | Сообщение # 8
|
Администраторы
Anat78
Майор
- Сообщений:7020
- Репутация:58±
|
Между минусом и Т
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
serg-fedya
|
Дата: Воскресенье, 17.12.2023, 13:52 | Сообщение # 9
|
|
|
Извините, не понял. Что означает " Между минусом и Т". Я фактически спросил 2 вопроса: 1. Где стоит термодатчик? и 2. Как можно запустить AC-30 без термодатчика?. И что такое "Т". Поясните, пж-ста. Спасибо.
Сообщение отредактировал serg-fedya - Воскресенье, 17.12.2023, 17:22 |
|
|
|
|
|
Anat78
|
Дата: Воскресенье, 17.12.2023, 16:55 | Сообщение # 10
|
Администраторы
Anat78
Майор
- Сообщений:7020
- Репутация:58±
|
Цитата serg-fedya ( ) Где стоит термодатчик?
Цитата serg-fedya ( ) Как можно запустить AC-30 без термодатчика
Цитата serg-fedya ( ) И что такое "Т"
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
serg-fedya
|
Дата: Воскресенье, 17.12.2023, 18:32 | Сообщение # 11
|
|
|
У термосопротивления 2 вывода. Т.е. один вывод на минусе, а второй на среднем выводе аккумулятора? Я конкретно спрашивал Цитата между чем и чем стоит термодатчик 4,8 ком
Цитата Anat78 ( ) в батарее между минусом и контактом Т
Сообщение отредактировал serg-fedya - Воскресенье, 17.12.2023, 21:38 |
|
|
|
|
|
Anat78
|
Дата: Понедельник, 18.12.2023, 08:38 | Сообщение # 12
|
Администраторы
Anat78
Майор
- Сообщений:7020
- Репутация:58±
|
да
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
irbisik
|
Дата: Понедельник, 18.12.2023, 16:06 | Сообщение # 13
|
|
|
Добрый день. Скажите, пж-ста, Вы сможете нарисовать схему, когда будет время? Спасибо, Вам большое.
irbisik и serg-fedya одно и тоже.
Сообщение отредактировал irbisik - Понедельник, 18.12.2023, 16:09 |
|
|
|
|
|
res2002ap
|
Дата: Пятница, 17.05.2024, 13:47 | Сообщение # 14
|
|
|
Добрый день!Подскажите пожалуйста, интересует вопрос, как на этом ЗУ на базе ШИМки th2167.1 понизить выходное напряжение после трансформатора (на конденсаторе 470мкФ 50В), нужно не более 20 вольт, а на нем 30В. Вторичные цепи после конденсатора использоваться не будут. Даташит на эту шимку не нашел.
|
|
|
|
|
|
Anat78
|
Дата: Пятница, 17.05.2024, 15:08 | Сообщение # 15
|
Администраторы
Anat78
Майор
- Сообщений:7020
- Репутация:58±
|

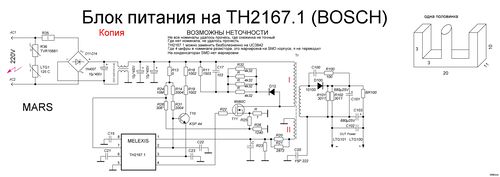

БП на TH2167.1
R19=56 OM
R20=3.47 K
даташит 2267.1 - http://www.78294.ru/_fr/0/th22671_melexis.pdf
