Зарядное Metabo SC 60 Plus 27048000 схема
|
|
|
Anat78
|
Дата: Четверг, 08.02.2018, 16:31 | Сообщение # 1
|
Администраторы
Anat78
Майор
- Сообщений:7020
- Репутация:58±
|
Зарядное устройство Metabo SC60 27048000 схема 0003900000
Зарядное устройство Metabo SC 60 27048000 схема
metabo sc60 plus схема
Служит для заряда батарей током 1,5А мощность 40 ватт
Инструкция: https://www.manualslib.com/products/Metabo-Sc-60-Plus-4129229.html
http://houseinform.ru/data_manuals/1723/426/ASC_15.pdf
Схема Metabo SC 60 Plus:
Доступно только для пользователей
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
koz
|
Дата: Вторник, 04.02.2020, 11:13 | Сообщение # 2
|
|
|

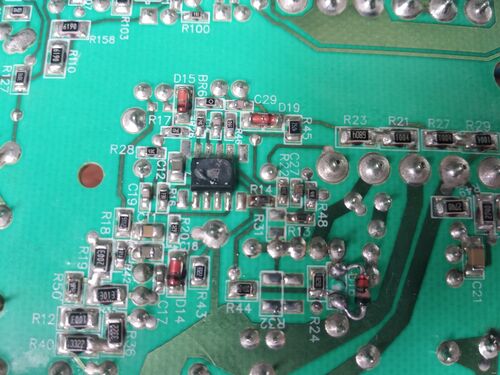

Здравствуйте, не подскажите значения резисторов R24 и R36 ?
Сообщение отредактировал koz - Вторник, 04.02.2020, 11:15 |
|
|
|
|
|
Anat78
|
Дата: Вторник, 04.02.2020, 16:13 | Сообщение # 3
|
Администраторы
Anat78
Майор
- Сообщений:7020
- Репутация:58±
|
Все стандартно согласно обвязке микросхемы U1
Доступно только для пользователей
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
orlov71
|
Дата: Суббота, 29.02.2020, 09:00 | Сообщение # 4
|
|
|
Цитата Anat78 (  ) Есть
Зарядное устройство не видит аккумуляторы. Всё время мигает красный светодиод. Стоит аккумулятор или без него. При включение в сеть зу кратковременно загорается красный светодиод, затем зелёный и опять красный горит постоянно секунд пять, а после этого начинает постоянно мигать.
Сообщение отредактировал orlov71 - Суббота, 29.02.2020, 09:02 |
|
|
|
|
|
Anat78
|
Дата: Суббота, 29.02.2020, 12:14 | Сообщение # 5
|
Администраторы
Anat78
Майор
- Сообщений:7020
- Репутация:58±
|
Цитата orlov71 ( ) Покажите пожалуйста направление.
Цитата orlov71 ( ) Зарядное устройство не видит аккумуляторы.
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
orlov71
|
Дата: Суббота, 29.02.2020, 12:27 | Сообщение # 6
|
|
|
Цитата Anat78 ( ) сообщение 1 в этой части
Цитата Anat78 ( ) а напряжение на батарее?
Цитата Anat78 ( ) Зарядное устройство Metabo SC60 27048000 схема 0003900000Зарядное устройство Metabo SC 60 27048000 схема
metabo sc60 plus схема
Цитата Anat78 ( ) Зарядное устройство Metabo SC60 27048000 схема 0003900000
На выходе импульсного трансформатора два питания имеются, 24,8 и 9,4 вольта.
Кто нибудь поможет в ремонте данного зарядного устройства?
|
|
|
|
|
|
ddstockvvo
|
Дата: Понедельник, 29.06.2020, 15:07 | Сообщение # 7
|
|
|
Имею в наличии внешне похожий агрегат, только плата сильно отличается ( схемотехника другая )

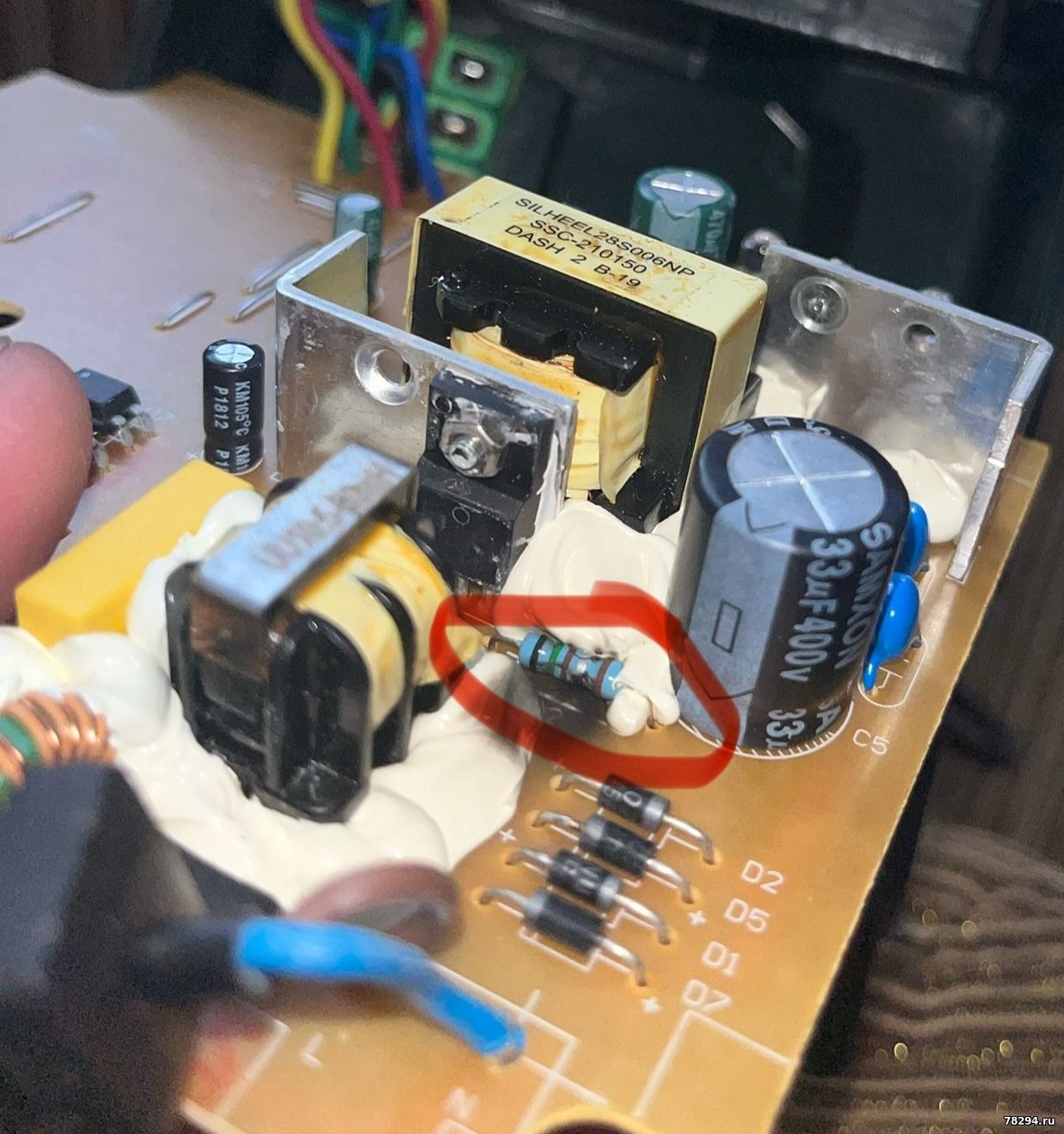

На входе, перед диодным мостом, после предохранителя, последовательно два резистора стоят R11 и R12
Может кто знает номиналы?
На фото ниже выложена плата (старая версия) как раз с этими сгоревшими резюками, думаю они
максимум по 10 ом смогут быть?
Мне тоже такое принесли в ремонт уже перепаханное где-то и без этих резюков, запустить то - запустил через
10d термистор и резюк 3 ома, но интересно как в оригинале было?
|
|
|
|
|
|
Anat78
|
Дата: Понедельник, 29.06.2020, 15:13 | Сообщение # 8
|
Администраторы
Anat78
Майор
- Сообщений:7020
- Репутация:58±
|
Да поэтому и прошу размещать вопрос с фото чтобы не было путаницы, это резисторы на старой плате, R11=R12 =5ом
На новой версии платы R12 уже 750ком
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
sibvic
|
Дата: Вторник, 04.08.2020, 20:58 | Сообщение # 9
|
|
|

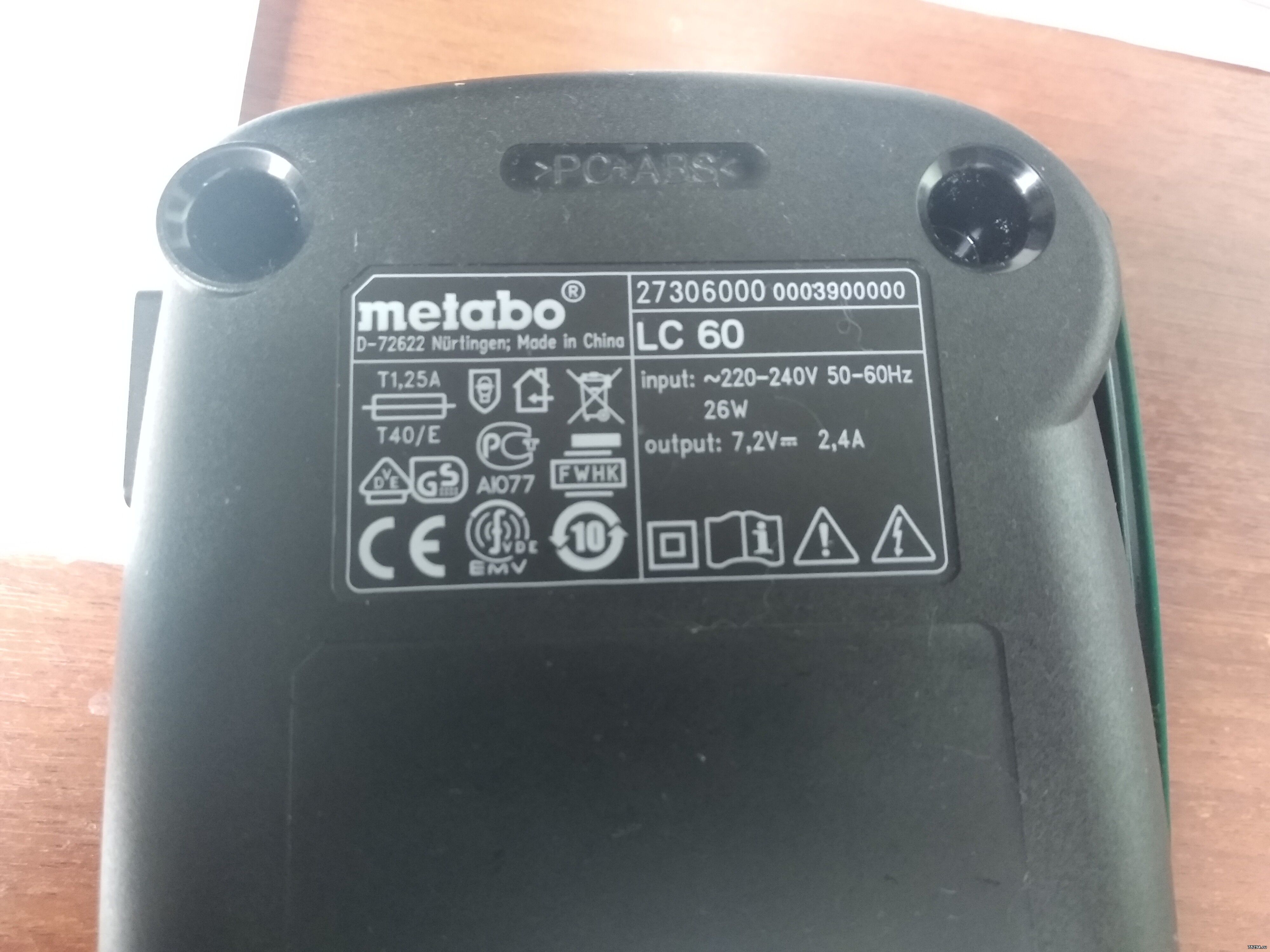

Вот такой вариант зарядки еще есть.
Сообщение отредактировал sibvic - Вторник, 04.08.2020, 20:59 |
|
|
|
|
|
Anat78
|
Дата: Вторник, 04.08.2020, 21:20 | Сообщение # 10
|
Администраторы
Anat78
Майор
- Сообщений:7020
- Репутация:58±
|
Все верно, боле старая модель в которой резисторы еще не смд монтажа, все остальное так же
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
|
ASPetrovich
|
Дата: Суббота, 19.02.2022, 20:39 | Сообщение # 12
|
Пользователи
ASPetrovich
Рядовой
- Сообщений:50
- Репутация:3±
|
Цитата GREK71 ( ) Подскажите пожалуйста маркировку выгоревших детелей : U2, ZD1 и Q5.
|
|
|
|
|
|
Anat78
|
Дата: Суббота, 26.02.2022, 00:53 | Сообщение # 13
|
Администраторы
Anat78
Майор
- Сообщений:7020
- Репутация:58±
|
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
Алекс7410
|
Дата: Вторник, 29.11.2022, 17:17 | Сообщение # 14
|
|
|
Спасибо за рашифровку микросхемы ШИМ контроллера и номиналы резюков R24, R36. А то всё выгорело в хлам востановлю
|
|
|
|
|
|
none_none393
|
Дата: Вторник, 06.12.2022, 13:22 | Сообщение # 15
|
|
|
Имеется такое же зарядное устройство, модификация, как в первом сообщении.
Не видит батарею, мигает крансый.
Первичка в порядке, но не запускается ШИМ.
После оптопар ~1,2В, на ШИМке 10,8В.
На вторичке 26В и 3В.
В точке "+5В" - 2.9В (фактически)
U2 - TL432 (построен стабилизатор на 5В) ?
. A .
| GA1 |
Ref K
Сообщение отредактировал none_none393 - Вторник, 06.12.2022, 17:17 |
|
|
|
|
|
mironov80ser
|
Дата: Среда, 01.02.2023, 23:51 | Сообщение # 16
|
|
|
добрый день, кто сможет подсказать маркировку шимки, выгорела, надпись не читается. TN2267.1?
Сообщение отредактировал mironov80ser - Четверг, 02.02.2023, 00:33 |
|
|
|
|
|
varotero
|
Дата: Вторник, 02.05.2023, 15:03 | Сообщение # 17
|
|
|
MLX36150A https://alli.pub/6oru2o
Блин думал про шим.
ну все равно пригодится
|
|
|
|
|
|
Anat78
|
Дата: Понедельник, 12.02.2024, 11:49 | Сообщение # 18
|
Администраторы
Anat78
Майор
- Сообщений:7020
- Репутация:58±
|
Зарядное Metabo SC 60 Plus переделка для работы от 12в прикуривателя, от сети тоже работает оставил:
