Все 3 способа на которые опиратся переделка
|
|
|
Anat78
|
Дата: Пятница, 26.05.2017, 15:28 | Сообщение # 1
|
Администраторы
Anat78
Майор
- Сообщений:7020
- Репутация:58±
|
Все 3 способа на которые опираться переделка сетевого инструмента с питанием 110 вольт на 220 вольт:
1) Использование понижающего трансформаторов 220-110в
САМЫЙ ДОРОГОЙ СПОСОБ, но при этом самый безопасный
Купить можно здесь:
250ватт http://serov1.ucoz.net/forum/16-129-1
630ватт http://serov1.ucoz.net/forum/16-128-1
При этом необходимо иметь трансформатор мощностью больше чем мощность электроинструмент. А вот насколько большей мощности - зависит уже от потребителя и его характеристик, например электроинструмент с плавным пуском позволяет применять трансформаторы с меньшим запасом.
Рассмотрим обычный случай для подключения обычного электродвигателя 1кВт без какой либо электроники (исключим рассмотрение компрессорного оборудования вообще :))
Для такого случая необходим трансформатор 220-110 вольт мощностью 1,5 кВт, из подходящего это например трансформатор двухобмоточный ОСМ1-1.6 220/110 У3 (на вторичной обмотке 110 вольт он выдает 1600 Вт) Весит конечно он не мало - 14,3 кг и имеет размеры 183х155х215 мм и стоит не дешево - от 11тр новые и от 3тр с барахолок

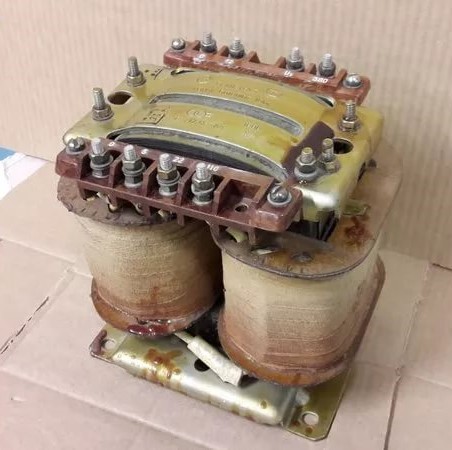

Фото трансформатора

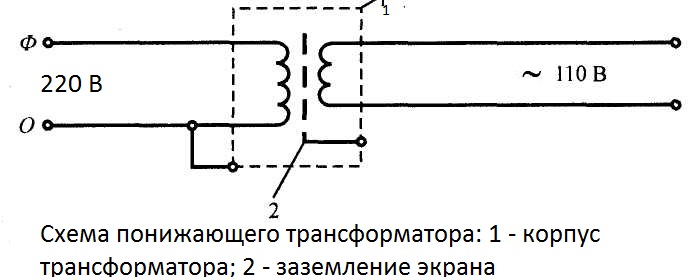

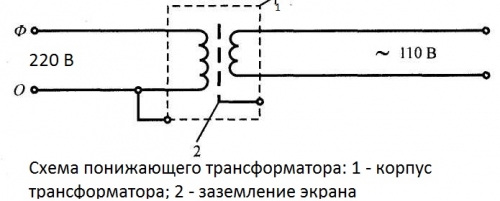

Как его подключить в сеть:
Но и решение такое самое безопасное, так как с такого трансформатора уже никогда не поступит на нагрузку ни 180 ни 220 вольт (даже если подать на трансформатор 380 вольт) и не спалит ее, плюс самое важное - это защита людей: в большинстве инструментов из Америки просто нет заземляющего проводника от оборудования, а такое подключение полностью обезопасит работы с оборудованием развязав от сети 220 вольт (110 вольтами убиться очень сложно при повреждении изоляции в двигателе :))
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
Anat78
|
Дата: Пятница, 26.05.2017, 15:32 | Сообщение # 2
|
Администраторы
Anat78
Майор
- Сообщений:7020
- Репутация:58±
|
2) Использование понижающего автотрансформатора 220-110в
Способ немного дешевле и легче, но полной развязки с сетью 220 нет, но есть же узо и диф автоматы для этого

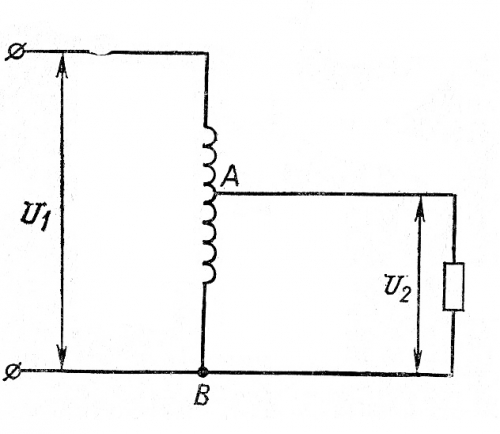

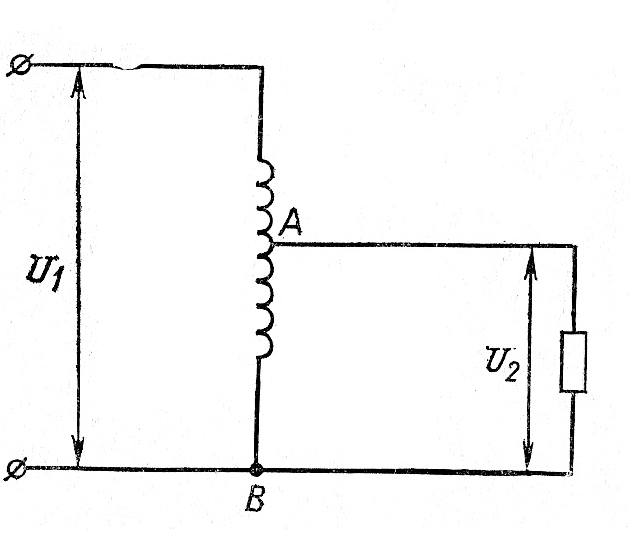

Схема подключения автотрансформатора:
Для этого способа самый применяемый трансформатор это советский ЛАТР

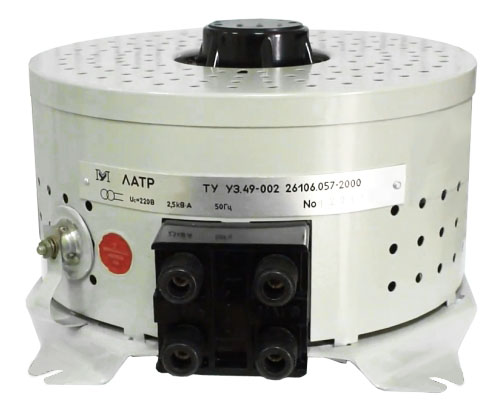

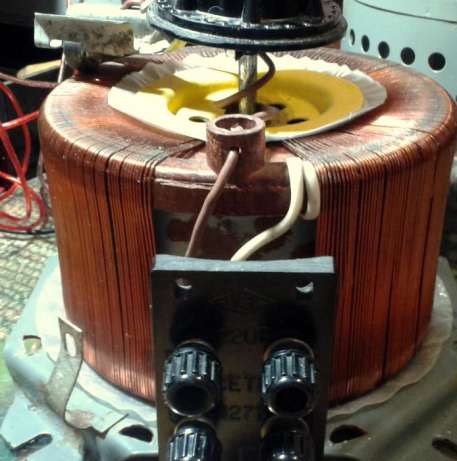

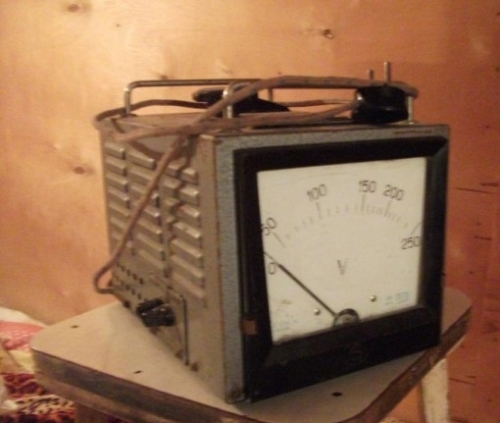

Фото ЛАТРа и его начинки:

Вариантов есть много, простых и со встроенными вольтметрами даже.
Мощность (ток) ЛАТРа выбирается исходя из потребителя, так для электродвигателя мощностью 1кВт необходим ЛАТР на 10А
(ЛАТР-2,5 10А) Вес всего 8кг и размеры 235х130х200мм в корпусе.
Покупают обычно на барахолках типа Авито от 1000руб за ЛАТР-1М на 9А

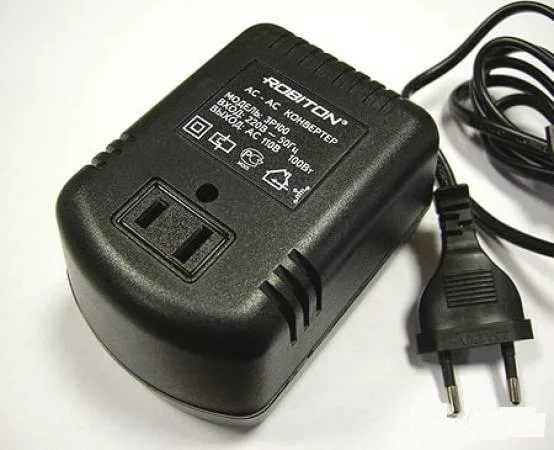

Можно купить и готовый автотрансформатор от китайцев, но учтите что заявленная ими мощность слишком завышена, например вот такой преобразователь с заявленной мощностью 100ватт, очень сильно греется и дымит уже при нагрузке 20ватт

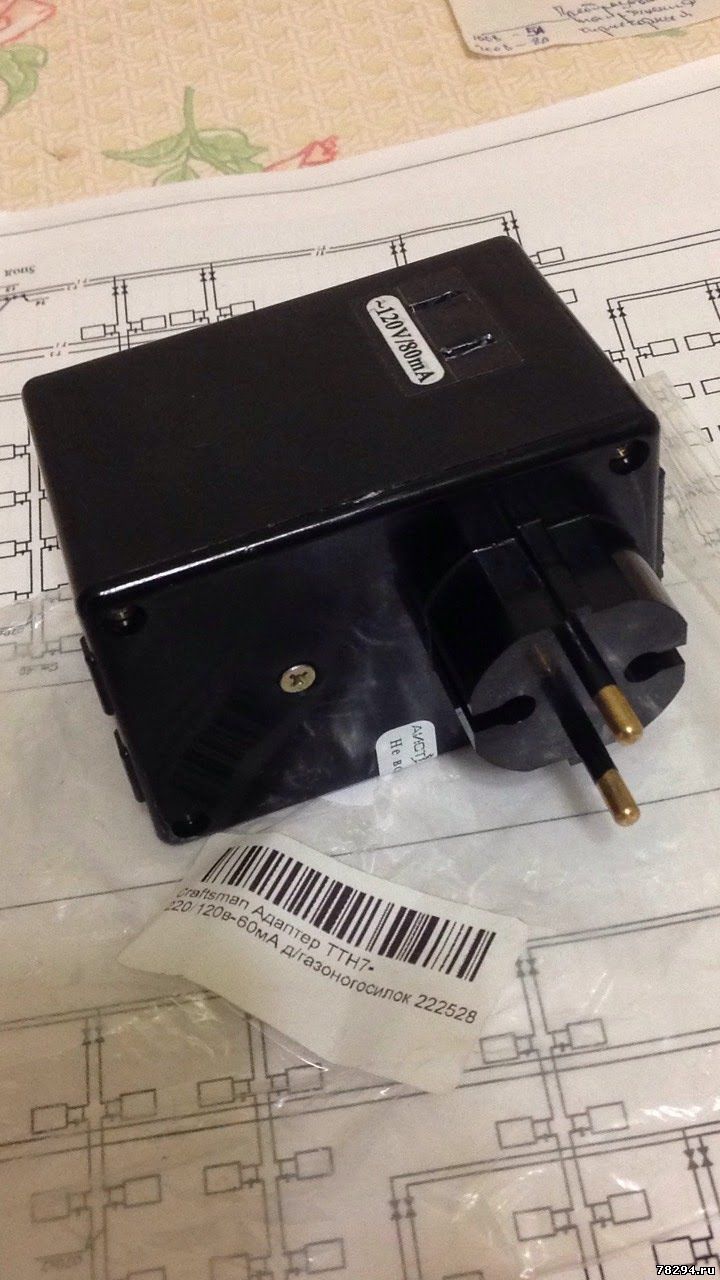

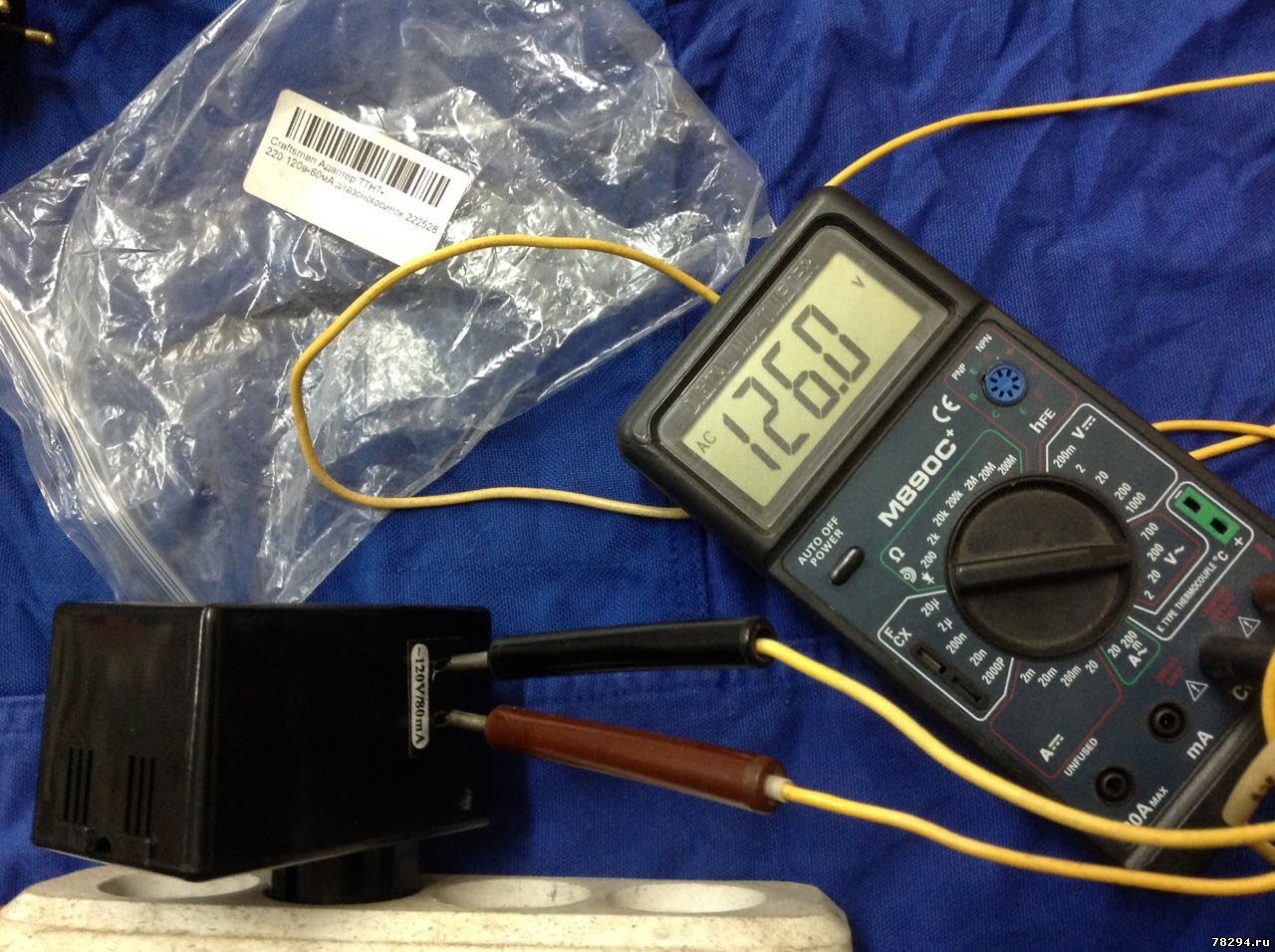

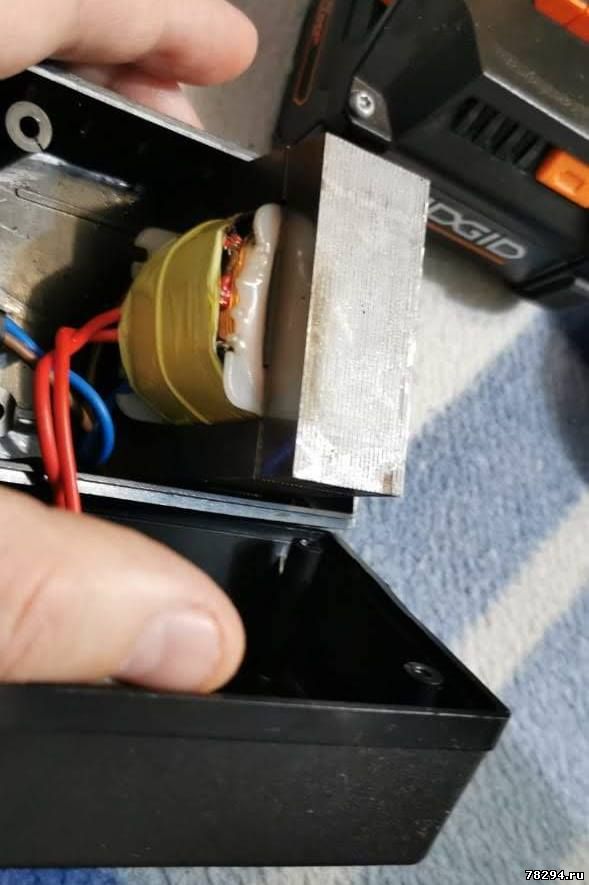

Так же для примера Адаптер ТТН7-220/120в-80мА для газоногосилок Craftsman 222528 за 800руб всего на 10ватт:
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
Anat78
|
Дата: Четверг, 01.06.2017, 09:31 | Сообщение # 3
|
Администраторы
Anat78
Майор
- Сообщений:7020
- Репутация:58±
|

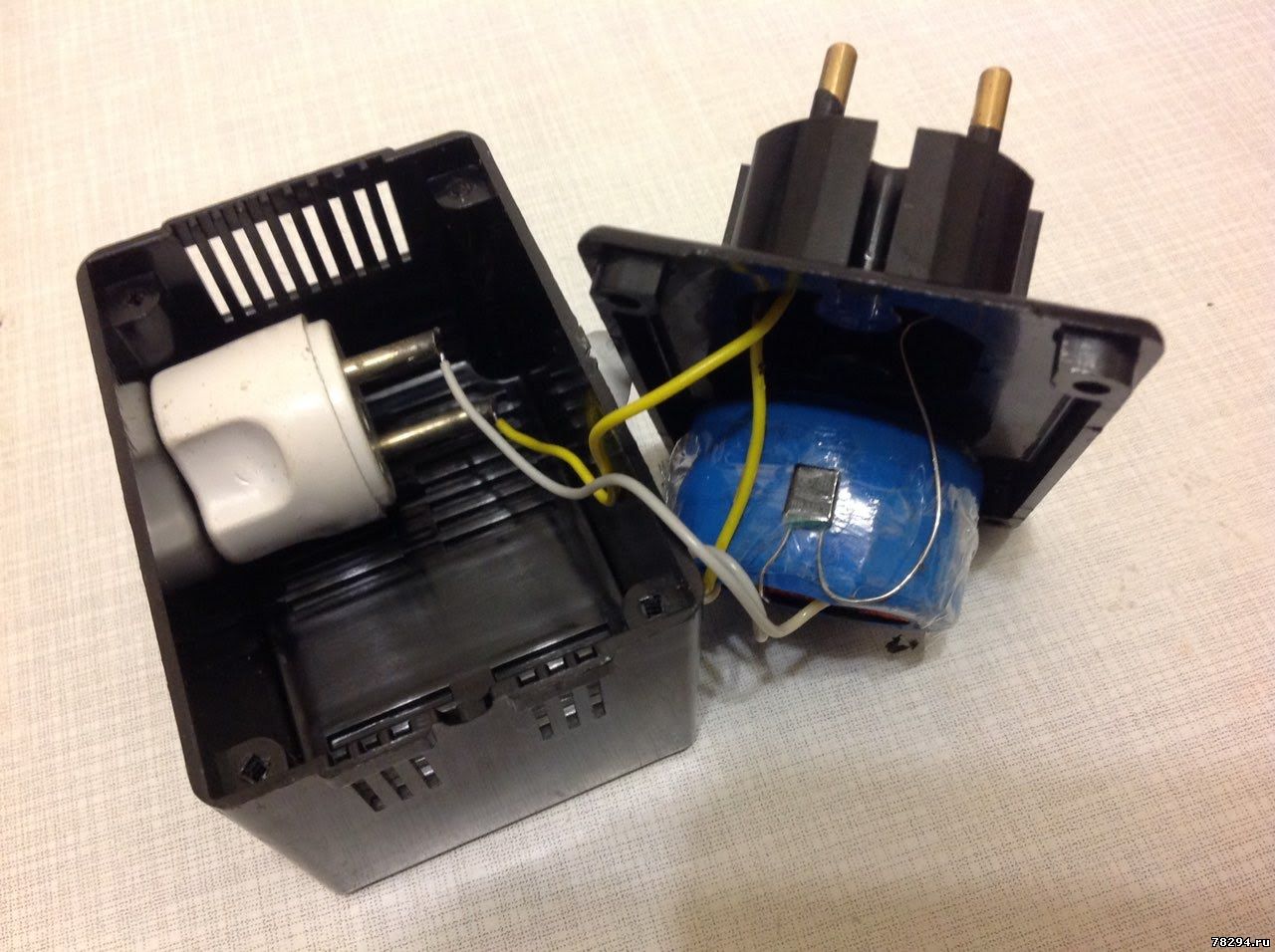

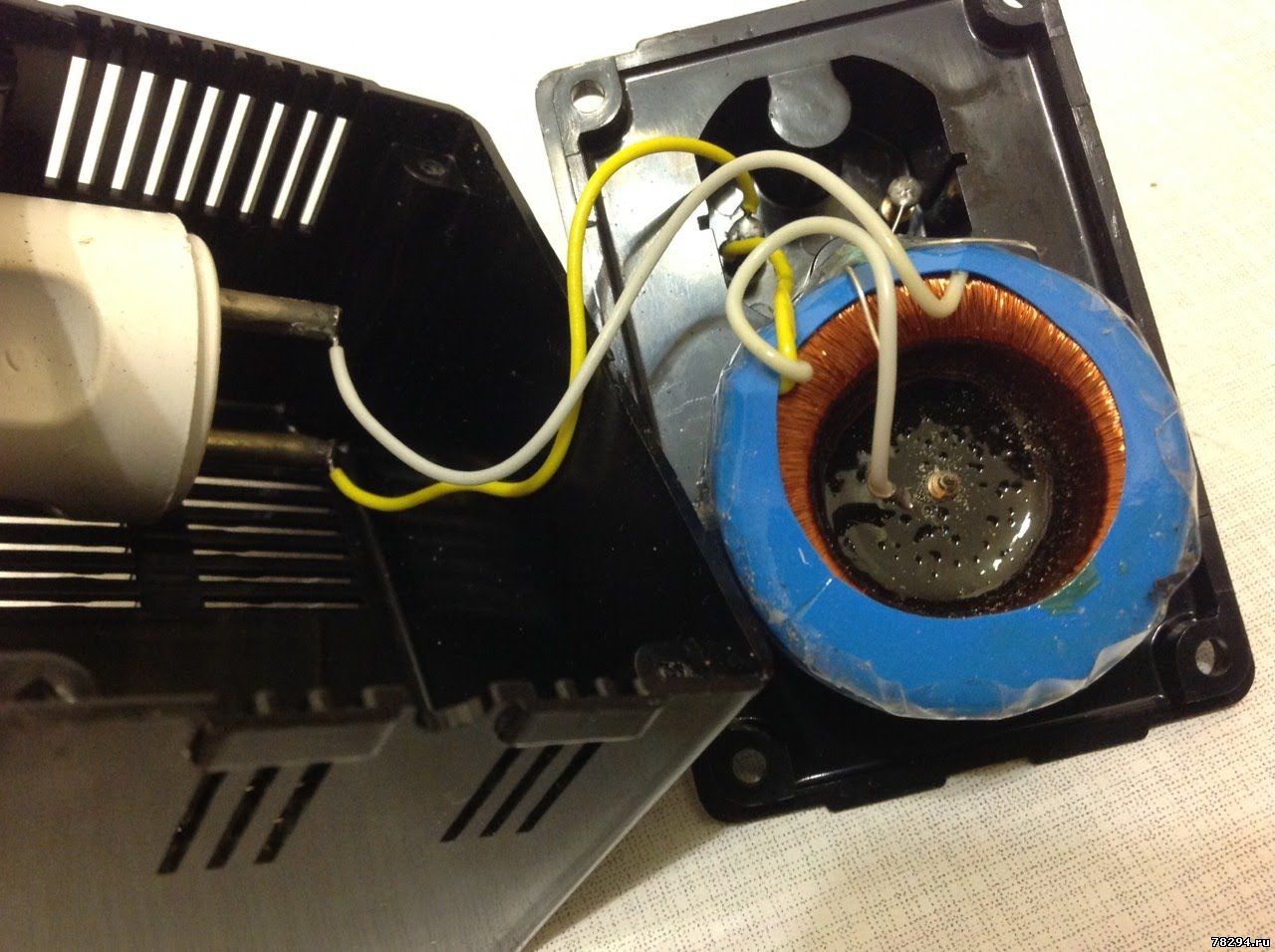

Трансформатор из китая на 100ватт, хотя внутри всего 30ватт трасформатор:

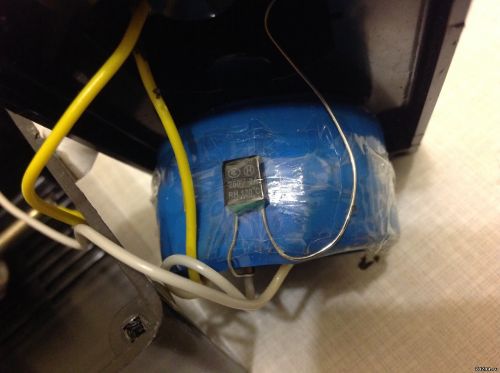

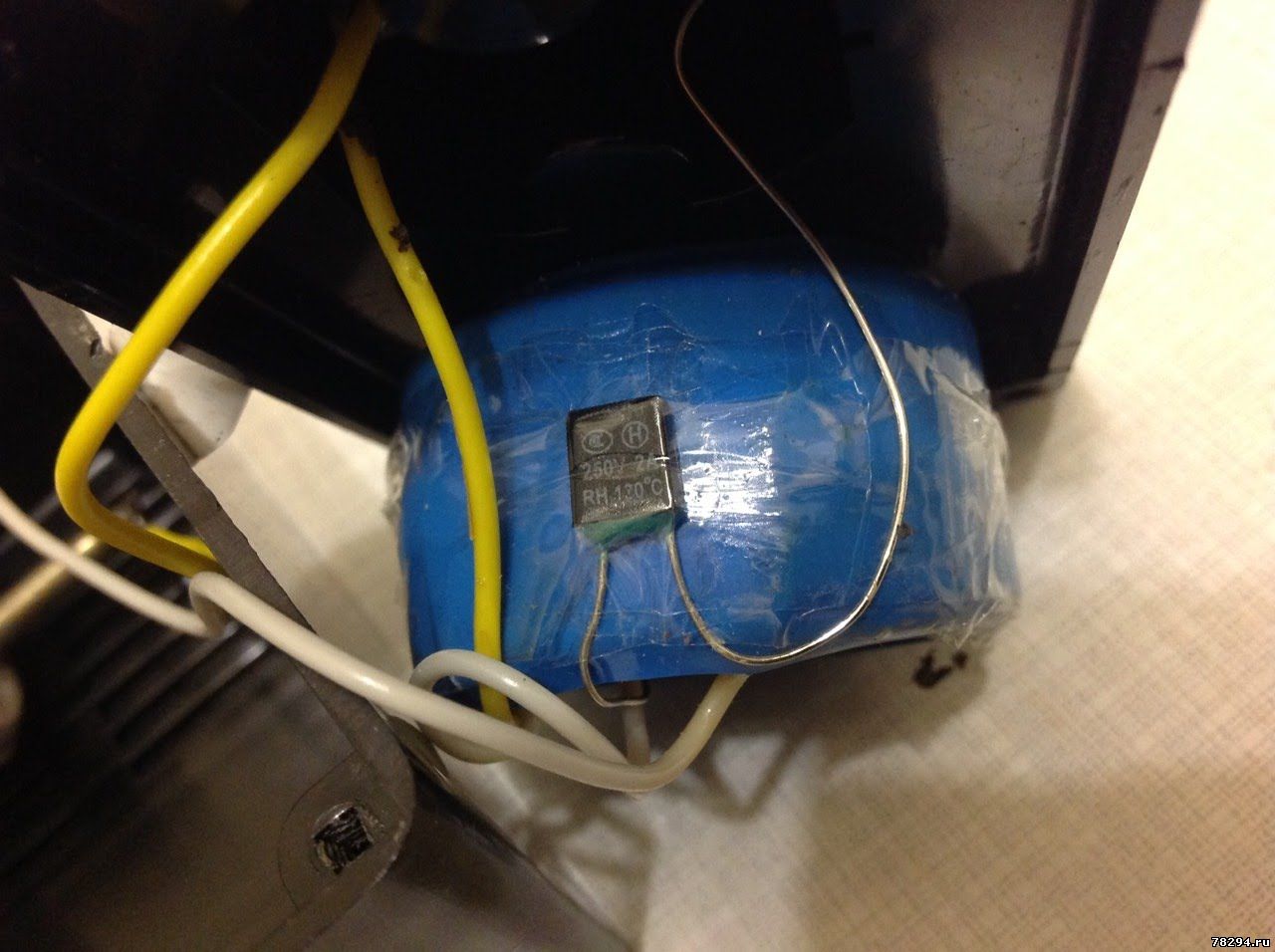

От нагрузки весь поплавился и сработало термореле защиты
3) Использование преобразователя 220-110в
САМЫЙ ДЕШЕВЫЙ СПОСОБ, очень компактный, с высоким КПД
Вариантов и схемотехник таких преобразователей множество. Рассмотрим самый популярный.

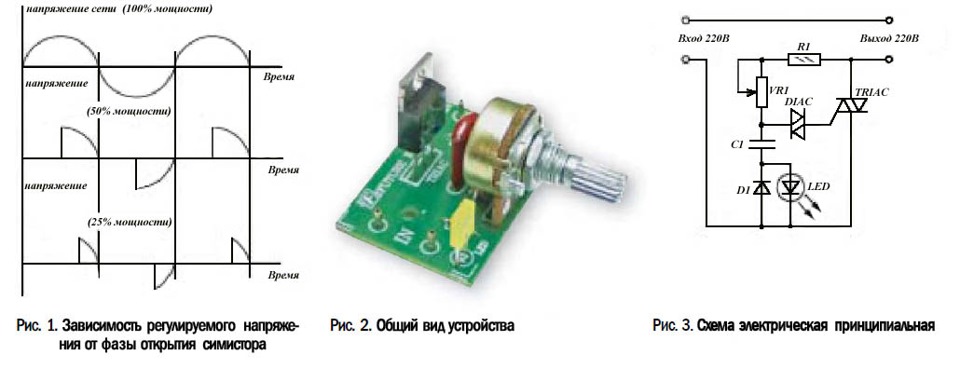

3.1) Симисторный регулятор напряжения
Использовать можно только для коллекторных двигателей без всяких электронных блоков, подсветок и лазерных указателей.
Требует точной настройки на выходе 120 вольт во всех режимах работы двигателя.
3.2)
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
kalykcorp
|
Дата: Четверг, 07.04.2022, 12:19 | Сообщение # 4
|
|
|
Задумался о покупке беспроводных электро инструментов из америки. Встал вопрос о переделке зарядных устрой. Ну вот мой вопрос, стоит ли заморачиваться с переделкой или на вторичке купить б/у транформатор/преобразователь 110в-220в 1000w за 2000-3000р?
|
|
|
|
|
|
Anat78
|
Дата: Четверг, 07.04.2022, 13:07 | Сообщение # 5
|
Администраторы
Anat78
Майор
- Сообщений:7020
- Репутация:58±
|
Решать вам полностью!
или компактность или лишние 5 кг веса от трансформатора
