Ремонт аккумулятора Интерскол ДА-10/10.8 ЭР
1. Разборка аккумулятора шуруповерта
Начнем ремонтировать аккумулятор шуруповерта после откручивания трех саморезов, которые расположены под наклейкой снизу.
Внутри видим литий-ионные банки китайской компании HighStar модели ISR18650-1300 Li-Ion – а это значит, что аккумуляторы еще ни разу не менялись, потому что известно, что Интерскол закупается элементами питания у этой фирмы и вставляет их почти во все свои аккумуляторные инструменты.
Ниже на фото представлены внутренности аккумулятора шуруповерта во всей красе с банками в количестве трех штук, которые произведены аж в 2011 году. 7 лет продержались эти батарейки при активной эксплуатации на стройке, так что результат очень достойный – обычно дохнут раньше, наверное в морозы их не эксплуатировали.
Чтобы заменить банки аккумулятора нужно еще больше разобрать его. Советую промаркировать расположение контактов плюса, минуса и зарядки, чтобы не перепутать провода при обратной сборке.
Обратите внимание на плату контроля напряжения на элементах питания – особо часто на ней выходят из строя стабилизаторы и защитные диоды. Обязательно нужно прозвонить мультиметром подозрительные радиоэлементы на этой плате.
Проверяем напряжение на выходе аккумулятора – получилось 4,4 вольта, а должно быть 3,7 х 3 = 11,1 вольт в норме и 10,8 вольт при минимальной зарядке аккумуляторов. В общем, банки сдохли – менять их нужно однозначно.
Это можно сделать несколькими способами – можно отпаять провода, которые идут к плате.

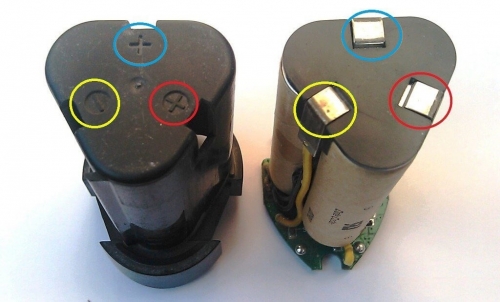

Также можно просто снять контакты с верхней крышки элементов питания. На фото показано, какую форму имеют изогнутые контакты, так что Вы легко снимите их сами.
Под пластиковой крышкой видим, каким образом соединены элементы питания между собой. Их приварили точечной сваркой. Такое решение применяется практически в любых аккумуляторах другого инструмента. Это надежное и щадящее соединение аккумуляторов. При этом губительный нагрев самих литиевых элементов питания минимален.
Аккуратно отдираем или откусываем кусачками металлическую ленту, чтобы отсоединить банки друг от друга. Со стороны платы их тоже соединили между собой лентой и посадили на клей на картонную прокладку, чтобы ничего не замкнуть на плате. Нужно не забыть ее вернуть на место при обратной сборке аккумулятора.
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
Anat78
|
Дата: Четверг, 06.09.2018, 10:47 | Сообщение # 2
|
Администраторы
Anat78
Майор
- Сообщений:7020
- Репутация:58±
|

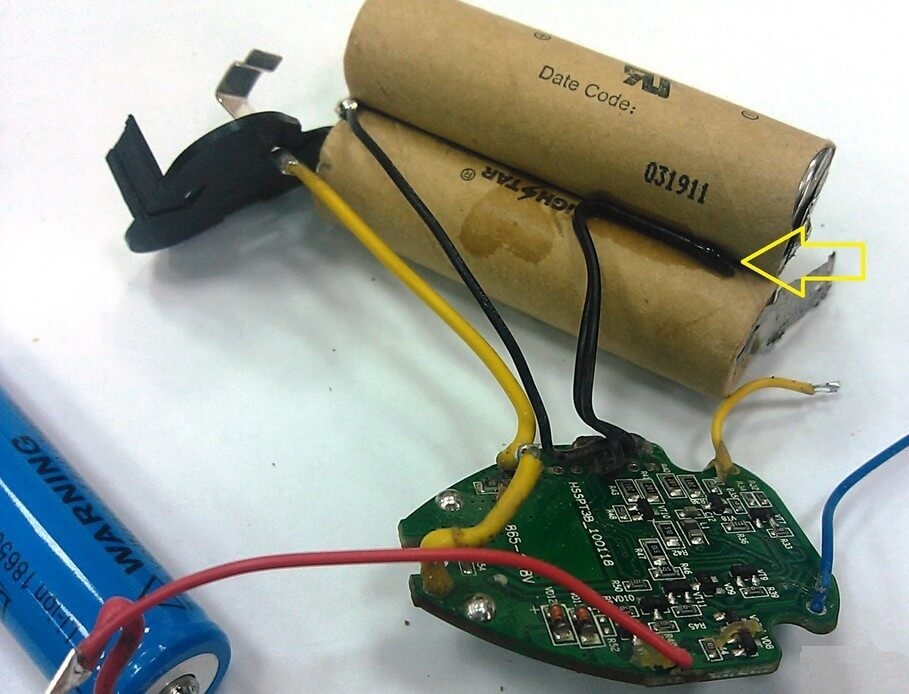

Термодатчик для контроля температуры элементов питания приклеен прямо к элементам 18650. При перегреве литиевых банок – схема защиты отключает питание, пока температура не восстановится до нормальной.
