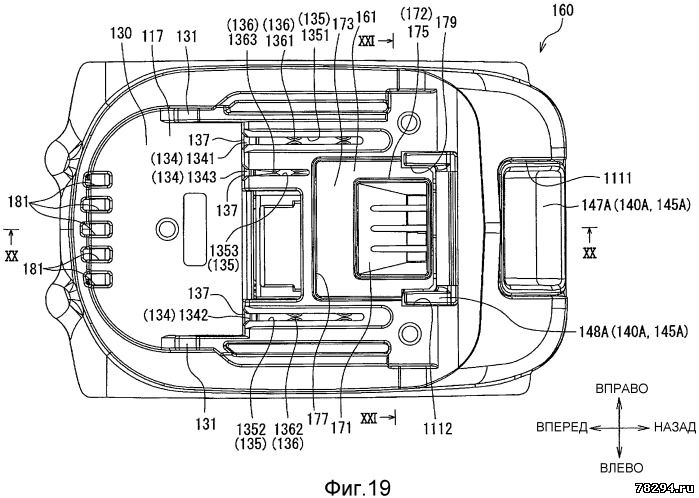

Аккумуляторы Makita BL - дренажные отверстия, расположение и патент

Места расположений дренажных отверстий (25) заданы таким образом, чтобы иметь место между первой и второй левыми выводными пластинами
(461, 462), которые соединены с электродами (42) элементов (41)
аккумуляторной батареи. Первая и вторая левые выводные пластины (461) и
(462) представляют собой выводные пластины (45), которые имеют взаимно
соседнее взаимное расположение и имеют электрические потенциалы,
отличающиеся друг от друга. Является возможным отводить воду, которая
имеется между этими выводными пластинами (45), наружу размещающего
кожуха (20) из внутренней части размещающего кожуха (20).
Соответственно, даже в случае, когда поддерживающее ребро (231)
образовано в размещающем кожухе (20), является возможным сливать воду
таким образом, что вода, имеющаяся между выводными пластинами (45),
удаляется. Следовательно, является возможным предотвратить электрическое
соединение между выводными пластинами (45), которое может быть вызвано,
когда выводные пластины (45) погружаются в воду. То есть, является
возможным эффективно сливать воду, которая проникла в размещающий кожух
(20), наружу размещающего кожуха (20), таким образом, что утечка
электрического тока предотвращена, и выполнить количество дренажных
отверстий (25) для сливания как можно меньше. 13 з.п. ф-лы, 21 ил.

Уровень техники
В предшествующем уровне техники, электрический инструмент включает в
себя тело инструмента, приводимое в действие посредством электроэнергии,
и блок аккумуляторной батареи, который служит в качестве источника
питания для тела инструмента. Блок аккумуляторной батареи выполнен с
возможностью разъемно устанавливаться на тело инструмента. Блок
аккумуляторной батареи включает в себя размещающий кожух, который
образует внешний закрывающий элемент, и тело аккумуляторной батареи,
которое устанавливается в размещающий кожух. Тело аккумуляторной батареи
включает в себя множество элементов аккумуляторной батареи, которые
могут заряжаться и разряжаться, и плату управления, которая управляет
операциями зарядки и разрядки. Выводные пластины соединены с электродами
множества элементов аккумуляторной батареи таким образом, что элементы
аккумуляторной батареи электрически соединяются последовательно или
параллельно друг с другом.
При этом, может иметь место случай, что вышеупомянутый электрический
инструмент используется на улице. Следовательно, вода, такая как капли
дождя, может попадать в виде брызг на такой блок аккумуляторной батареи,
таким образом вода может проникать в размещающий кожух. Здесь, когда
вода проникает в размещающий кожух так, чтобы вызвать погружение
вышеупомянутых выводных пластин в воду, неподразумевающиеся выводные
пластины могут быть электрически соединены друг с другом, в результате
чего, электрический ток, который заряжается в элементы аккумуляторной
батареи, утекает.
По этой причине, среди блоков аккумуляторной батареи, был известен
блок аккумуляторной батареи, который обеспечен с дренажным отверстием в
нижнем участке размещающего кожуха для отвода воды, которая проникла в
размещающий кожух, наружу размещающего кожуха (например, см. PTL 1). В
соответствии с этим блоком аккумуляторной батареи, является возможным
сливать воду, которая проникла в размещающий кожух, наружу размещающего
кожуха из дренажного отверстия, и, следовательно, является возможным
избежать погружения выводных пластин в воду, таким образом электрический
ток, заряжаемый в элементы аккумуляторной батареи, не может утекать.
Список документов предшествующего уровня техники
Патентные документы
[Патентный документ 1] JP-A-2006-196277
Краткое изложение существа изобретения
Задачи, подлежащие решению посредством изобретения
В частности, для улучшения дренажного эффекта, описанного выше, было
рассмотрено обеспечение множества дренажных отверстий, образованных на
нижнем участке размещающего кожуха.
Однако, если множество дренажных отверстий образовано только на
нижнем участке размещающего кожуха, наоборот, вода или пыль могут легко
проникать в размещающий кожух из дренажных отверстий. По этой причине,
является предпочтительным, что количество дренажных отверстий является
как можно меньшим, при этом дренажный эффект, описанный выше,
улучшается.
Настоящее изобретение было выполнено с учетом вышеупомянутых
обстоятельств, и задачей изобретения является обеспечение блока
аккумуляторной батареи, который выполнен с возможностью установки на
тело инструмента электрического инструмента в качестве источника питания
электрического инструмента, может эффективно сливать воду, проникшую в
размещающий кожух, наружу размещающего кожуха для того, чтобы
предотвратить утечку электрического тока, заряжаемого в элементы
аккумуляторной батареи, и может выполнить количество дренажных отверстий
как можно меньше.

https://findpatent.ru/patent/256/2563341.html
