Аккумуляторы Makita BL - подключение к инструменту схемы

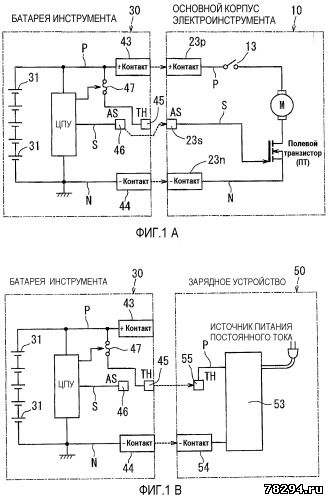

Фиг.1(A) - схема электрической цепи, показывающая соединительную конструкцию блока батарей и основного корпуса электроинструмента
согласно первому варианту выполнения настоящего изобретения.
Фиг.1(B) - схема электрической цепи, показывающая соединительную конструкцию блока батарей и зарядного устройства батареи.

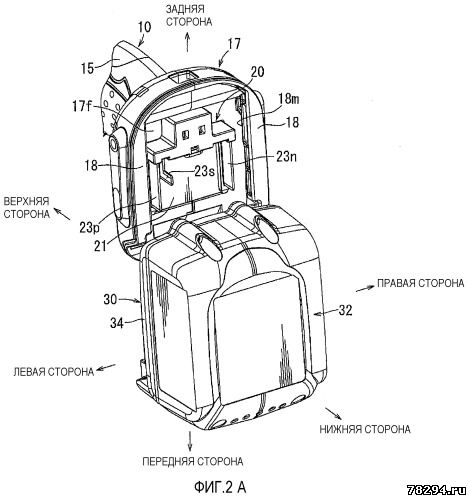

Фиг.2(A) - вид снизу в перспективе участка присоединения батареи основного корпуса электроинструмента.

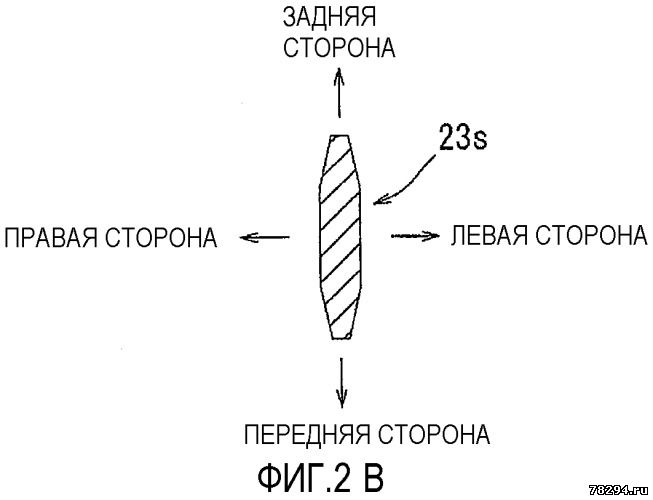

Фиг.2(B) - вид в плане в сечении сигнального штыревого контакта основного корпуса электроинструмента.

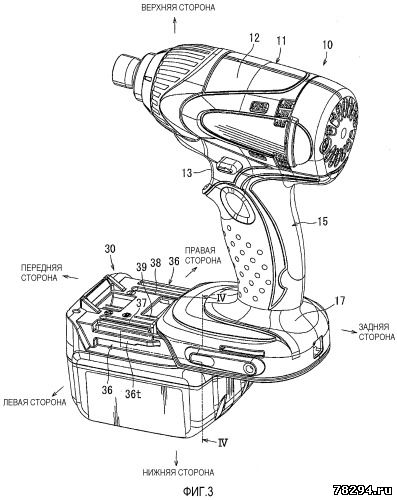

Фиг.3 - вид в перспективе, показывающий процесс присоединения между блоком батарей и основным корпусом электроинструмента.

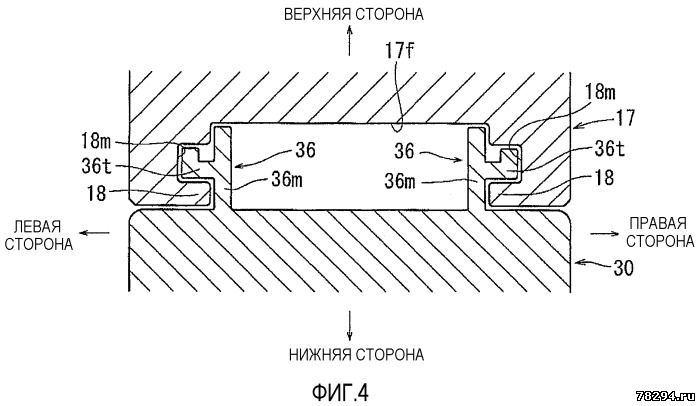

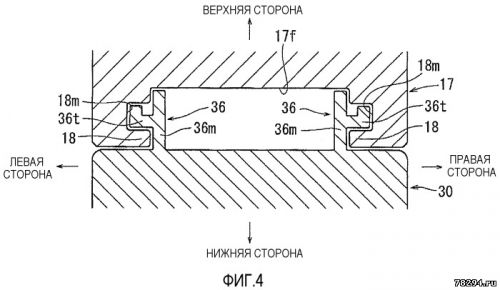

Фиг.4 - вид в продольном сечении, показывающий соединительную
конструкцию блока батарей и основного корпуса электроинструмента,
который взят вдоль пунктирной линии IV-IV с Фиг.3.

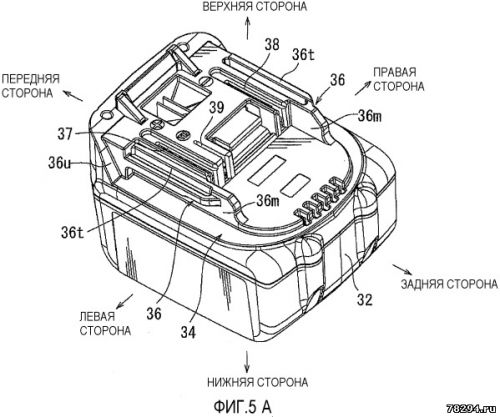

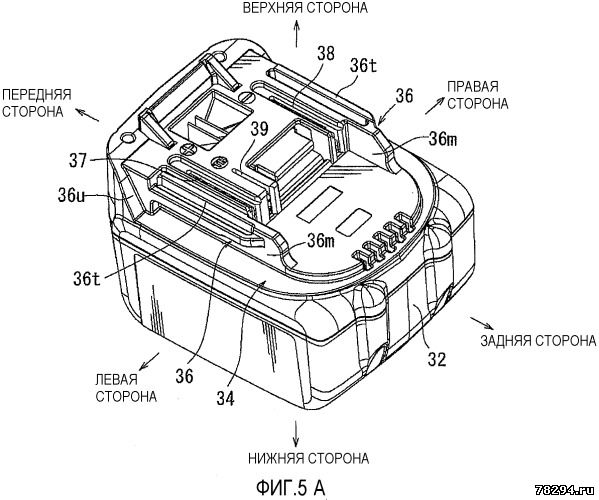

Фиг.5(A) - общий вид в перспективе блока батарей.

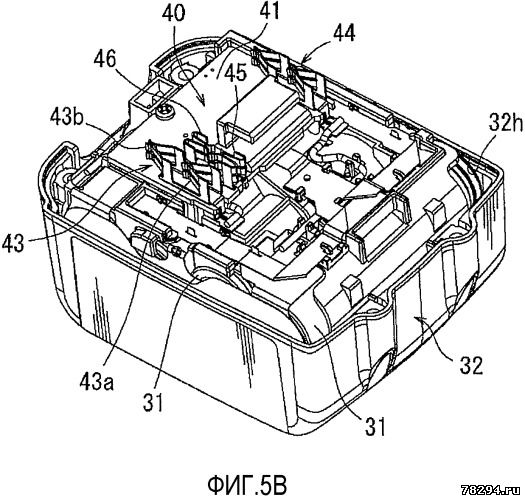

Фиг.5(B) - вид в перспективе блока батарей со снятой частью крышки.

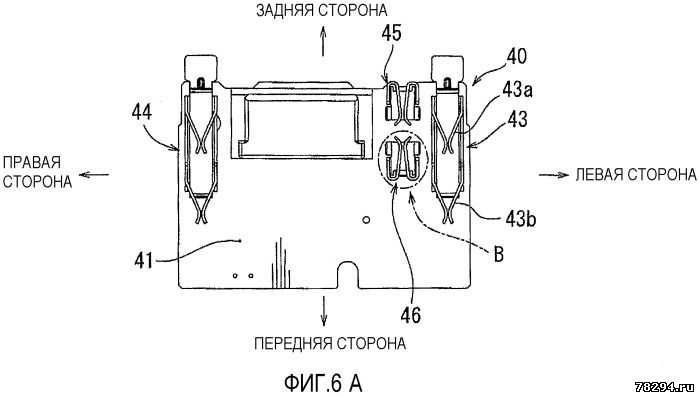

Фиг.6(A) - вид в плане контактной части блока батарей.

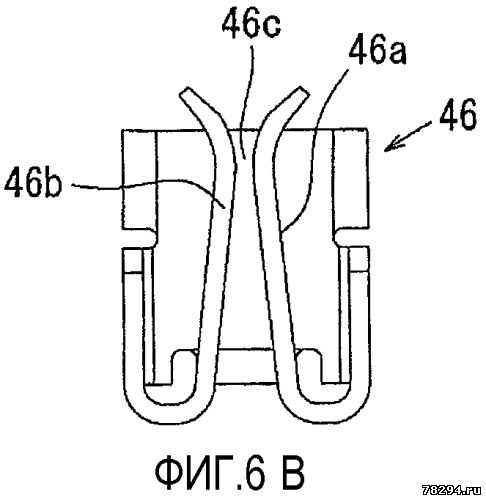

Фиг.6(B) - увеличенный вид участка B с Фиг.6(A).

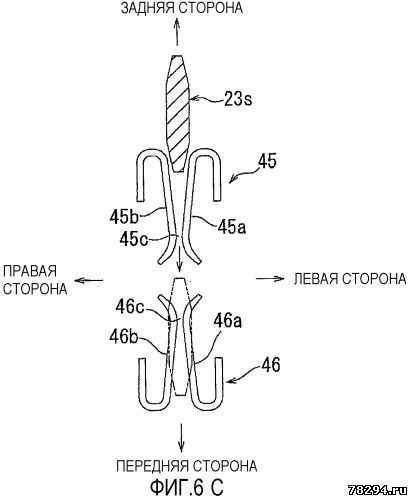

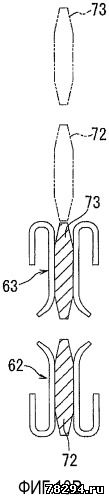

Фиг.6© - вид в плане, показывающий процесс присоединения между
сигнальным штыревым контактом основного корпуса электроинструмента и
зарядным гнездовым контактом блока батарей, и присоединения сигнального
штыревого контакта и гнездового контакта контроля разрядки блока
батарей.

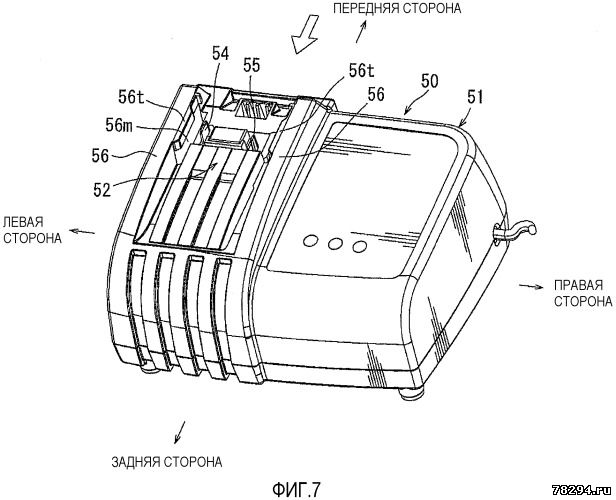

Фиг.7 - общий вид в перспективе зарядного устройства батареи.

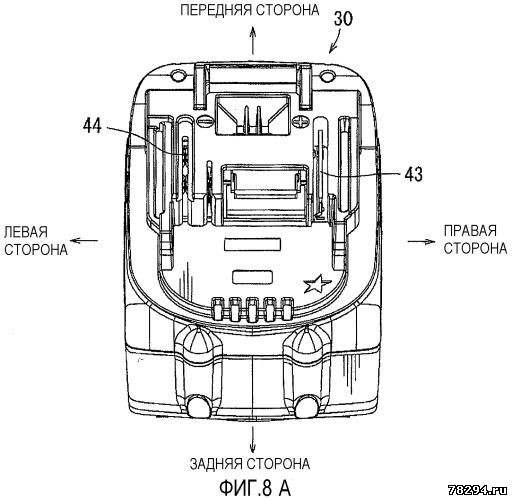

Фиг.8(A) - общий вид в перспективе блока батарей согласно модификации.

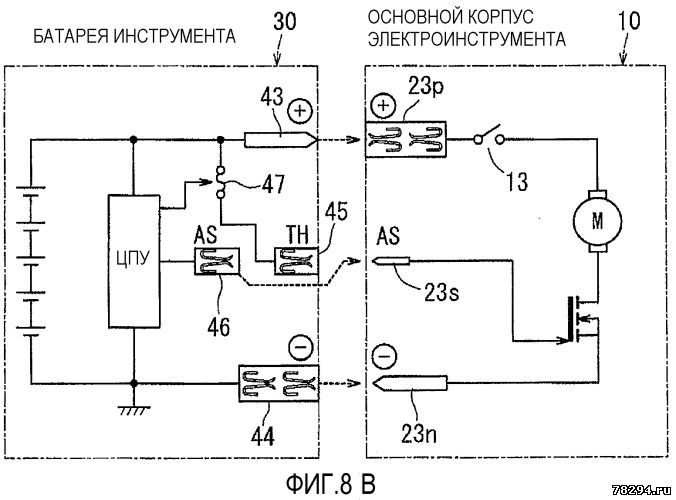

Фиг.8(B) - схема электрической цепи, показывающая соединительную
конструкцию блока батарей и основного корпуса электроинструмента.

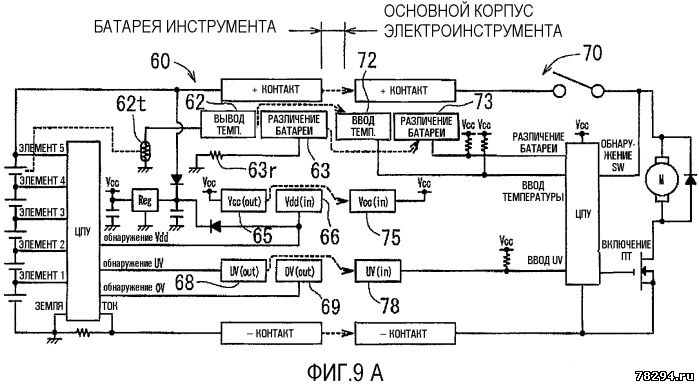

Фиг.9(A) - схема электрической цепи, показывающая соединительную
конструкцию блока батарей и основного корпуса электроинструмента
согласно модификации.

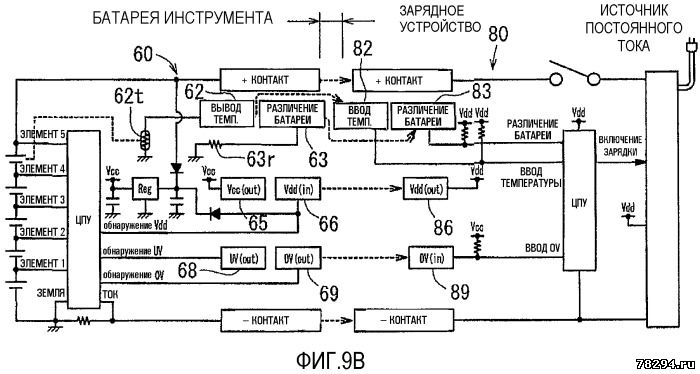

Фиг.9(B) - схема электрической цепи, показывающая соединительную конструкцию блока батарей и зарядного устройства батареи.

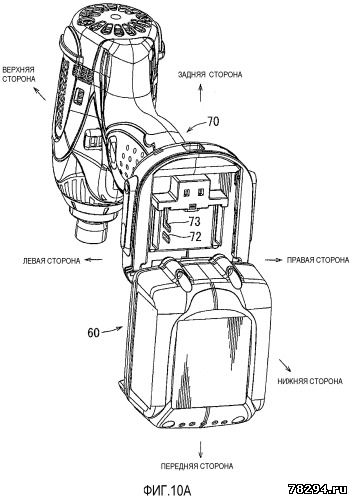

Фиг.10(A) - вид снизу в перспективе участка присоединения батареи основного корпуса электроинструмента согласно модификации.
Фиг.10(B) - вид в плане, показывающий процесс присоединения между
входным штыревым контактом температуры основного корпуса
электроинструмента и выходным гнездовым контактом температуры блока
батарей, и процесс присоединения между штыревым контактом размещения
батареи основного корпуса электроинструмента и гнездового контакта
различения батареи блока батарей.

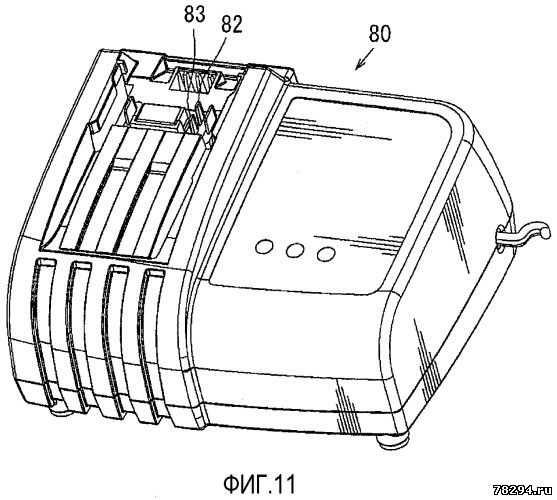

Фиг.11 - общий вид в перспективе зарядного устройства батареи согласно модификации; и

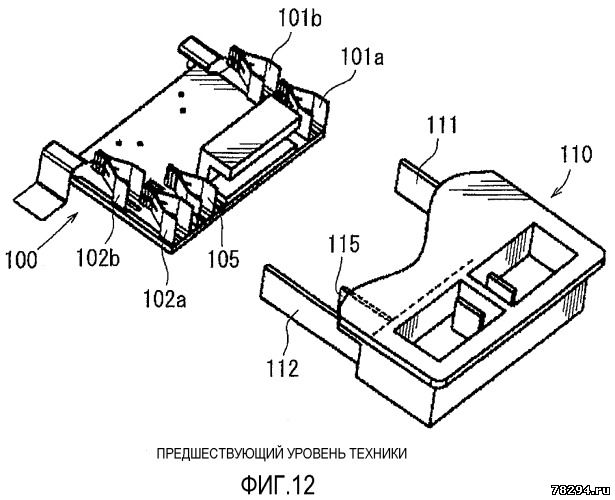

Фиг.12 - вид в перспективе, показывающий предшествующий уровень
техники, на котором контактная часть блока батарей и контактная часть
основного корпуса электроинструмента.
Выложенная Японская патентная заявка № 2001-057204 (патент Японии № 3698296) раскрывает релевантную соединительную конструкцию
контактов.
Как показано на Фиг.12, в соединительной конструкции контактов
согласно выложенной японской патентной заявке № 2001-057204, контактная
часть блока 100 батарей и контактная часть основного корпуса 110
электроинструмента соединены друг с другом.
Контактная часть основного корпуса 110 электроинструмента снабжена
отрицательным штыревым контактом 111 на правой торцевой стороне и
положительным штыревым контактом 112, обеспеченным на левой торцевой
стороне, причем сигнальный штыревой контакт 115 обеспечен между
контактами 111 и 112. Отрицательный штыревой контакт 111 и положительный
штыревой контакт 112 сформированы в виде ленточной пластины,
продолжающейся в направлении, в котором скользит блок 100 батарей, и
размер контактов 111 и 112 задан одинаковой длины. Сигнальный штыревой
контакт 115 сформирован в виде ленточной пластины, параллельной
отрицательному штыревому контакту 111 и положительному штыревому
контакту 112, и установлен более коротким, чем положительный и
отрицательный штыревые контакты 111 и 112.
Контактная часть блока 100 батарей снабжена двухпозиционным
отрицательным гнездовым контактом 101a, 101b на правой торцевой стороне,
и двухпозиционным положительным гнездовым контактом 102a, 102b. И
однопозиционный сигнальный гнездовой контакт 105 обеспечен между
отрицательным гнездовым контактом 101a, 101b и положительным гнездовым
контактом 102a, 102b в положении, соответствующем сигнальному штыревому
контакту 115 основного корпуса 110 электроинструмента.
В вышеприведенной конструкции блок 100 батарей и основной корпус 110
электроинструмента способны совершать относительное скользящее
перемещение относительно друг друга, за счет чего штыревые контакты 111,
112 и 115 основного корпуса 110 электроинструмента вставляются
соответственно в гнездовые контакты 101a/101b, 102a/102b и 105, таким
образом электрически соединяя контакты друг с другом.
В вышеприведенной конфигурации соединительных контактов, когда,
например, сигнальные штыревые контакты дополнительно обеспечены между
отрицательным штыревым контактом 111 и положительным штыревым контактом
112 основного корпуса 110 электроинструмента, в сложившемся положении не
достаточно пространства для сигнальных контактов, и обычной практикой
является увеличения расстояния между отрицательным штыревым контактом
111 и положительным штыревым контактом 112. Таким образом, вследствие
добавления сигнальных штыревых контактов, размер ширины контактной части
основного корпуса 110 электроинструмента увеличивается, приводя к
увеличению размера участка присоединения батареи основного корпуса 110
электроинструмента. Аналогично размер ширины контактной части блока 100
батарей также увеличивается, приводя к увеличению размера блока 100
батарей.
Таким образом, в данной области техники имеется потребность в
дополнительном обеспечении контактов без увеличения ширины блока батарей
и электрического устройства.
