Фиг. 1 изображает схематический общий вид структуры проводки аккумуляторной батареи для электроинструмента согласно одному варианту
осуществления;

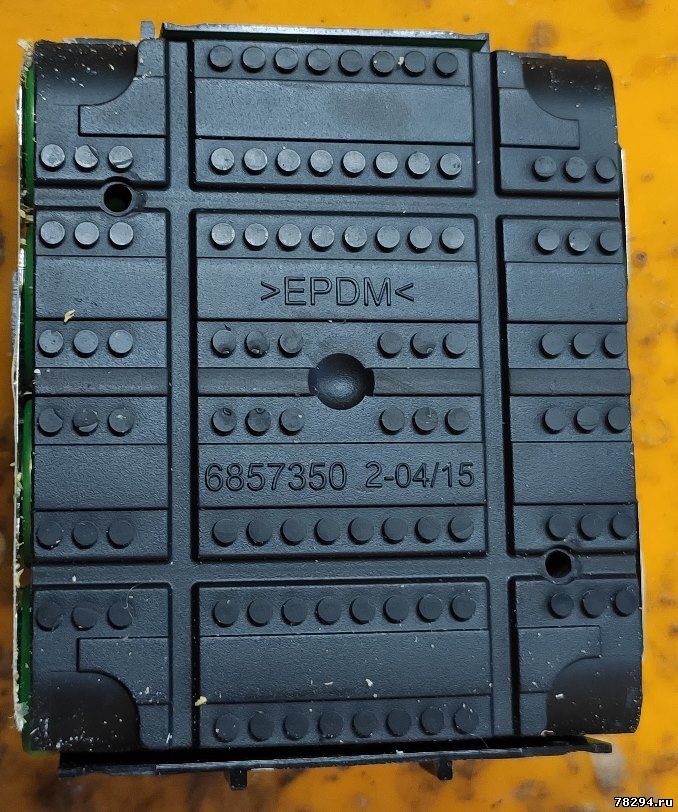

Фиг. 2 изображает общий вид с пространственным разделением деталей
аккумуляторной батареи для электроинструмента согласно одному варианту
осуществления;
Фиг. 3 изображает принципиальную электрическую схему, иллюстрирующую
схему контроля напряжения элементов батареи в аккумуляторной батарее для
электроинструмента;
Фиг. 4 изображает диаграммы, иллюстрирующие работу элементов контроля
напряжения во время зарядки и разрядки аккумуляторной батареи для
электроинструмента;
Фиг. 5 изображает схематический общий вид структуры проводки
аккумуляторной батареи для электроинструмента согласно другому варианту
осуществления;
Фиг. 6 изображает принципиальную электрическую схему, иллюстрирующую
схему контроля напряжения элементов батареи в известной аккумуляторной
батарее для электроинструмента;
Фиг. 7 изображает общий вид структуры проводки известной аккумуляторной батареи для электроинструмента;
Фиг. 8 изображает схематический общий вид структуры проводки известной аккумуляторной батареи для электроинструмента.

Как показано на фиг. 6, в аккумуляторной батарее 100 для электроинструмента, для предотвращения избыточной зарядки элементов
S1,…,Sn батареи, осуществляется двойной контроль напряжения отдельных
элементов S1,…,Sn батареи посредством двух элементов 101 и 102 контроля
напряжения. Тем самым, если один элемент контроля напряжения будет
неисправен, другой элемент контроля напряжения будет работать, чтобы
предотвратить избыточную зарядку или т.п. На фиг. 6 элемент контроля
напряжения для контроля других элементов батареи, отличных от элемента
S1 батареи, то есть элементов S2,…,Sn батареи, не показаны.
Фиг. 7 представляет общий схематический вид конкретного примера
структуры проводки для соединения соединительного участка между
отрицательным электродом элемента S1 батареи и положительным электродом
элемента S2 батареи с двумя элементами 101 и 102 контроля напряжения.
Отрицательный электрод элемента S1 батареи и положительный электрод S2
батареи электрически соединены друг с другом с помощью проводящей
пластины 104, и участок 104v получения сигналов напряжения в виде
полосовой пластины сформирован в центре верхней стороны проводящей
пластины 104 таким образом, что она проходит в направлении вверх.
Верхний концевой участок участка 104v получения сигналов напряжения
присоединен к контактному выводу 105t платы 105, предусмотрен с
элементами 101 и 102 контроля напряжения. Дополнительно, контактный
вывод 105t платы 105 и элементы 101 и 102 контроля напряжения
электрически соединены друг с другом посредством проводника 107,
напечатанного на плате 105.
Фиг. 8 иллюстрирует другую аккумуляторную батарею 110 для
электроинструмента, содержащую проводящую пластину 114, соединяющую
отрицательные электроды двух элементов S батареи и положительные
электроды двух элементов S батареи. В центре проводящей пластины 114
образован участок 114v получения сигналов напряжения, который
электрически соединен посредством сигнального провода 114r с контактным
выводом (не показан) платы 115, на которой установлены элементы контроля
напряжения (не показаны).
В описанных выше аккумуляторных батареях 100 и 110 для
электроинструмента проводящая пластина 104, 114, присоединенная к
электродам элементов S батареи, и плата 105, 115, содержащая элементы
101 и 102 контроля напряжения, соединены посредством одного участка 104v
получения сигналов напряжения или сигнального провода 114r. Тем самым,
если, например, в соединительном участке между участком 104v получения
сигналов напряжения и платой 105 образуется плохое соединение,
становится невозможно осуществлять контроль элементов S1,…,Sn в
отношении избыточной зарядки или т.п., даже если оба элемента 101 и 102
контроля напряжения работают правильно.
