Переделка аккумуляторов макита на литий 12, 14,4, 18В

Схема аккумуляторов макита:

Начнем с 12 вольт:

Переделка кадмиевых аккумуляторов Makita 12Вольт на новый литий 18650, при этом зарядное makita dc1414t переделка не требуется, все работает и заряжает
makita 6281d переделка на литий
Реанимация "шурика" Makita 6281D, 6317D, 6270D
makita 1422

Всегда помогу с переделкой любых аккумуляторов
https://www.avito.ru/ekateri....4887428

Здесь будет рассмотрена переделка батареи макита на 12 вольт хотя по аналогии так переделываются все батареи макита от 9,6 до 18 вольт

Для зарядки батарей можно использовать родное зарядное макита, без переделок
(главное правильно собрать батареи и подключить все датчики правильно)

Батареи макита на 12 вольт кадмиевые,емкостью 1,3ач

Сразу стоит предупредить о том, что аккумуляторные блоки 12-вольтового шуруповерта «Макита» часто бывают на редкость крепкими и с трудом поддающимися разборке. Но если потихоньку работать киянкой, шов на клею начнет постепенно осыпаться. По времени на это может потребоваться от десяти минут и больше. Но для человека с опытом весь процесс занимает не больше пары минут.

Видео как разобрать аккумулятор Макита 12, 14,4, 18вольт:

После разборки получаем следующее:

В любом случае внутри вы увидите такую картину. В данном случае сборка из 10 никель-кадмиевых аккумуляторов, причем обычно применяются аккумуляторы одного типоразмера, но вот их укладка может иногда отличаться. Аккуратно не повредите термодатчик (Синий или черный).

Первым делом предстоит выбор аккумуляторов для замены.
В электроинструменте применяются аккумуляторы, рассчитанные на большой разрядный ток (от 15 ампер и больше).
Например я рекомендую такие типы:
Для мощного электроинструмента — Samsung INR18650-25R, US18650VTC4, Liitokala INR26650-50A
Для инструмента средней мощности — LGDBHG21865, LGDBHE41865, Samsung INR18650-30Q
Купить их можно как на Алиэкспрессе у проверенных продавцов, так и на Гербесте или Ебее

А теперь что нельзя применять:
Всякие Ультрафайр, Мегафайр, а также любые 18650 с заявленной емкостью 100500мАч.
Кроме того я категорически не рекомендую применять старые аккумуляторы от батарей ноутбуков. Во первых, они не рассчитаны на такой ток, во вторых, они скорее всего будут иметь большой разброс характеристик. Причем не только по емкости, а и по внутреннему сопротивлению. Лучше примените их где нибудь в другом месте, например в ПоверБанке для заряда вашего смартфона.

Для переделки батареи данного шуруповерта были выбраны аккумуляторы Samsung INR18650-25R

Литиевые аккумуляторы имеют заметно большую емкость при меньших габаритах, чем кадмиевые.

Для соединения аккумуляторов применяют несколько решений:

1. Пайка
2. Точечная сварка.

1. Пайка. Вполне имеет право на жизнь, но данный способ имеет нюансы.
Как минимум паять надо уметь. Причем уметь паять правильно, а главное — быстро.
Кроме того надо иметь соответствующий паяльник.
Пайка происходит следующим образом: Зачищаем место контакта, покрываем это место флюсом, берем залуженный провод или пластину (лучше не очень большого сечения, 0.75мм.кв достаточно), набираем на жало паяльника много припоя, прикасаемся к проводу и вместе с ним прижимаем к контакту аккумулятора. Либо прикладываем провод к месту пайки и паяльником с большой каплей припоя прикасаемся к месте между проводом и аккумулятором.
Но как я писал выше, способ имеет нюансы, необходим мощный паяльник с массивным жалом. Аккумулятор имеет большую
теплоемкость и при легком жале он банально его остудит до такой температуры, что припой «примерзает», иногда вместе с жалом (зависит от паяльника). В итоге вы будете долго пытаться прогреть место контакта и в
итоге перегреете аккумулятор.
Потому берут паяльник с большим медным жалом, желательно хорошо прогретый, тогда прогреваться будет только место пайки и после тепло просто распределится и общая температура будет не очень высокой.
Проблемы касаются минусового вывода аккумулятора, с пайкой плюсового обычно сложностей нет, он легче, но тоже сильно перегревать не советую.

В любом случае, если у вас нет опыта пайки, то крайне не рекомендую этот способ.

2. Самый правильный способ — точечная сварка, мгновенно, без перегрева. Но сварочный станок должен быть правильно настроен чтобы не сделать сквозную дыру в дне аккумулятора, потому лучше обратиться к профессионалам. За небольшую денежку на рынке вам сварят вашу батарею.
Так же на Алиэкспрессе уже продают элементы 18650 с приваренными пластинами, остается только самому произвести соединения.

http://ali.pub/4ayvfq

Именно такие элементы с приваренными уже лепестками и были применены при переделке этой батареи http://ali.pub/4ayvgi

Затем необходимо вывести провода для подключения к плате защиты и клеммной колодке.
Для силовых проводов я использую провод сечением не менее 1.5мм.кв, а для менее нагруженных цепей 0.5мм.кв.

78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48

Anat78

Дата: Четверг, 14.02.2019, 16:57 | Сообщение # 2

Администраторы

Anat78

Майор

Сообщений:7019
Репутация:57 ±

В общем паяем провода, заодно желательно дополнительно изолировать клеммы при помощи термоусадки.
В итоге у нас получится такая сборка. От плюсового контакта отходит два
провода, это обусловлено особенностью подключения платы защиты.

Примеряем собранную сборку в корпусе.

Дальше следует этап установки сборки в батарейный отсек. Тривиальная на первый взгляд операция кроет в себе небольшие подводные камни.
Для начала вымываем пыль и грязь из отсека, проще помыть с мылом и просушить.

Дальше приклеивание сборки. В исходном варианте аккумуляторы просто были зажаты половинками корпуса, но в нашем случае такое редко возможно, потому сборки чаще всего приклеивают.
Здесь как и раньше, есть несколько вариантов, рассмотрим их.
1. Двухсторонний скотч
2. Термоклей
3. Силиконовый герметик

1. Очень просто и удобно, но так как место контакта маленькое, то держит не очень хорошо, а кроме того надо использовать хороший скотч.

2. Вариант хороший, сам иногда пользуюсь (кстати, применяю черный термоклей). Но в данном случае не советовал бы. Дело в том, что термоклей имеет свойство «плыть» при нагреве. Для этого достаточно забыть шуруповерт летом на улице и получить в итоге болтающуюся внутри батарею. Я не скажу что такое будет обязательно, но такое свойство клей имеет, факт. Кроме того, термоклей не очень хорошо липнет к массивным элементам и при нагрузке может просто отвалиться.

3. На мой взгляд самый удобный вариант. Герметик не боится нагрева, не течет со временем и имеет хорошую адгезию к большинству материалов. Кроме того он довольно эластичен и при этом практически не теряет эластичность со временем.

Я использовал нейтральный герметик Церезит. (санитарный на уксусе запрещен!!!!)
Кроме того можно применить похожий монтажный клей в таких же тубах, например «Момент».

В общем наносим герметик, вставляем нашу сборку, прижимаем и оставляем сохнуть.

78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48

Anat78

Дата: Пятница, 15.02.2019, 14:33 | Сообщение # 3

Администраторы

Anat78

Майор

Сообщений:7019
Репутация:57 ±

Плату защиты ставим 3s bms 40a

3S 25A - http://ali.pub/3wtt7d
3S 40A - http://ali.pub/3wttde
3S 60A - http://ali.pub/3wtw7o
3S 100A - http://ali.pub/3wtx2s
4S 30A - http://ali.pub/3wtwol
4S 40A - http://ali.pub/3wtwhz
4S 100A - http://ali.pub/3wtx2s
5S 15A - http://ali.pub/3wtxue
5S 100A - http://ali.pub/3wtx2s

Данная плата рассчитана на подключение трех аккумуляторов и имеет заявленный рабочий ток 40 Ампер.
Указано, что ток 40 Ампер это максимальный длительный, ток срабатывания при перегрузке составляет 52 Ампера.

Для начала отвечу на вопрос — а можно без платы защиты? Нет.
Плата защиты как минимум обеспечивает отключение при перегрузке, это вредно как для аккумуляторов, так и для инструмента.
Кроме того плата защищает от перезаряда и переразряда. Переразряд можно почувствовать по падению мощности, но это относится не ко всем инструментам, а кроме того можно попасть в ситуацию, когда один элемент сильно сел и напряжение на нем падает очень резко.
Литиевые аккумуляторы довольно опасны и плата защиты для них обязательна!

Платы в основном делятся на два типа (хотя на самом деле их больше), с возможностью балансировки и без. Покупать надо платы с наличием
балансировки.

Схема подключения была на странице магазина, но на самом деле она практически не отличается от схем подключения других плат. Аккумуляторы последовательно, минус к плате, первая средняя точка считая от минуса — В1+, вторая В2+, третья В3+. Но так как аккумуляторов всего три, то В3+ это плюс всей сборки.
Второй провод от плюсового вывода идет к нагрузке.
Минусовой провод нагрузки (как и зарядного) подключается к отдельному контакту платы.

Дальше подключаем провода.
Порядок подключения проводов может быть критичным, я обычно подключаю сначала минус сборки, потом средние точки начиная от минусового вывода (В1, В2 и т.д.), затем плюс.
Кроме того паять надо очень аккуратно, чтобы не замкнуть контакты, иначе будет печальная картина. Пожалуй это один из самых сложных, для новичка, этапов в переделке… Я сначала залуживаю площадки платы, а потом паяю, так легче.

78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48

Anat78

Дата: Пятница, 15.02.2019, 14:40 | Сообщение # 4

Администраторы

Anat78

Майор

Сообщений:7019
Репутация:57 ±

В идеале провода потом также зафиксировать при помощи герметика, чтобы не болтались.

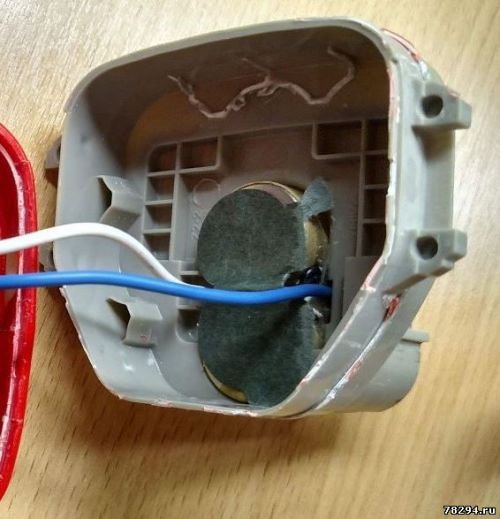

В самом начале я показал блок аккумуляторов, который вынул из батарейного отсека.
Сверху виден клеммник, выбрасывать его нельзя, так как он очень важен для переделки.

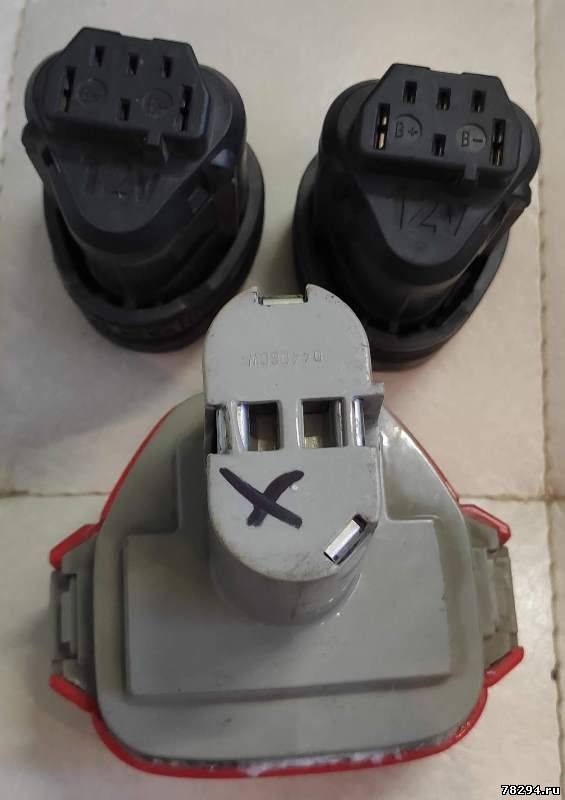

Клеммники бывают разные, но суть у них одна, быстрое соединение с инструментом или зарядным устройством.
К ним просто припаиваются провода сечением 1,5мм2

Разъем вставляется обратно в корпус и заливается клеем

Так как плата находится под напряжением и может эксплуатироваться в условиях большой влажности. Если не покрывать плату лаком, то возможна коррозия открытых частей дорожек и выводов компонентов.
Я использую такой: http://alli.pub/66h7z0

Припаиваем плюсовой и минусовой провода клемника к батарее и собираем батарею.

Так же были переделаны и другие батареи и батареи макита на 14 и 18 вольт

78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48

Anat78

Дата: Пятница, 15.02.2019, 14:54 | Сообщение # 5

Администраторы

Anat78

Майор

Сообщений:7019
Репутация:57 ±

Схема аккумулятора макита на 12в, 14,4в, 18в

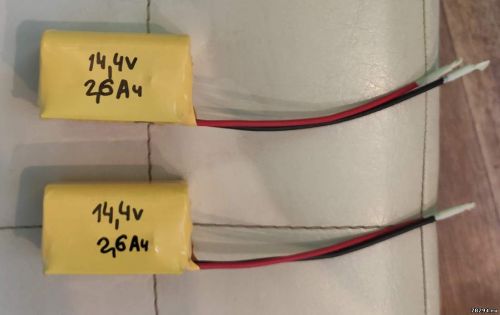

Переделка аккумулятора Макита 14,4 в на литий 2,6ач
Используем готовый ремкомплект:

Поддержать развитие сайта можно здесь: http://serov1.ucoz.net/forum/0-0-0-36

Моя почта 78294@mail.ru

Обращайтесь, пишите на почту, всегда помогу и переделаю ваши батареи на литий https://www.avito.ru/serov....4887428
По всем вопросам обращайтесь ко мне на почту 78294@mail.ru
Помогу с переделкой зарядных или переделаю любое зарядное от 300р.
Переделаю аккумуляторы на литиевые элементы от 1000р.
Регистрируйтесь и оставляйте комментарии с вопросами и пожеланиями.

78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48

Anat78

Дата: Пятница, 22.02.2019, 09:04 | Сообщение # 6

Администраторы

Anat78

Майор

Сообщений:7019
Репутация:57 ±

Переделка батареи Макита 18 вольт на литий 5ач
Все тоже самое что и для батарей 12 вольт
Только используется плата BMS на 18 вольт и ток защиты 50А http://ali.pub/4ayvjf
В корпусе батареи удалить все ненужные пластиковые перегородки и выступы.

Еще выполненные переделки акб Макита на литий 2,5ач и отправленные заказчикам:

78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48

Anat78

Дата: Понедельник, 12.08.2019, 11:04 | Сообщение # 7

Администраторы

Anat78

Майор

Сообщений:7019
Репутация:57 ±

Еще отправил заказчику 3 аккумулятора переделанных на литий:

78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48

Anat78

Дата: Четверг, 21.11.2019, 15:34 | Сообщение # 8

Администраторы

Anat78

Майор

Сообщений:7019
Репутация:57 ±

еще выполненный ремонт аккумуляторов на 12 и 14,4 вольт

78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48

Anat78

Дата: Пятница, 19.06.2020, 09:46 | Сообщение # 9

Администраторы

Anat78

Майор

Сообщений:7019
Репутация:57 ±

Отправлю всем по России готовые ремкомплекты для макиты, останется припаять только плюс и минус на батарею
12 вольт 2,5ач и 2,6ач

Еще пара акб Макита 12В переделанных на литий 2,5ач

78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48

Anat78

Дата: Вторник, 23.06.2020, 11:06 | Сообщение # 10

Администраторы

Anat78

Майор

Сообщений:7019
Репутация:57 ±

Отправленные ремкомплекты 2,5ач и 2,6ач 14,4 вольт для ремонта аккумуляторов Макита 14,4в

Обращайтесь, пишите на почту, всегда помогу и переделаю ваши батареи на литий https://www.avito.ru/serov....4887428
По всем вопросам обращайтесь ко мне на почту 78294@mail.ru

78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48

Anat78

Дата: Пятница, 10.07.2020, 09:24 | Сообщение # 11

Администраторы

Anat78

Майор

Сообщений:7019
Репутация:57 ±

Еще партия отремонтированных аккумуляторов Макита на 14,4 и 12 вольт:

78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48

Anat78

Дата: Пятница, 17.07.2020, 13:57 | Сообщение # 12

Администраторы

Anat78

Майор

Сообщений:7019
Репутация:57 ±

Еще отправлено:

78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48

Anat78

Дата: Четверг, 27.08.2020, 15:18 | Сообщение # 13

Администраторы

Anat78

Майор

Сообщений:7019
Репутация:57 ±

Ремонт и переделка старого кадмиевого аккумулятора Макита 18 вольт на литиевый 5ач:

Используется шуруповерт для бурения лунок во льду

78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48

Anat78

Дата: Среда, 02.09.2020, 15:26 | Сообщение # 14

Администраторы

Anat78

Майор

Сообщений:7019
Репутация:57 ±

Отправляю готовые ремкомплекты для самостоятельного ремонта старых аккумуляторов Макита 12 вольт, цена за 2,5ач - 1200р

Отправил ремкомплекты 12 вольт 2,5 и 2,6ач

Отремонтированная акб 14,4 вольт макита, теперь 2,5ач

78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48

Anat78

Дата: Четверг, 10.09.2020, 15:46 | Сообщение # 15

Администраторы

Anat78

Майор

Сообщений:7019
Репутация:57 ±

Отправлен ремкомлекты заказчику для макиты 18 вольт 2,6 и 5ач
Стоимость такого ремкомлекта на 2,6ач - 1800р, 5 ач - 2900р, на 6 ач- 3400р

78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48

Anat78

Дата: Среда, 23.09.2020, 11:11 | Сообщение # 16

Администраторы

Anat78

Майор

Сообщений:7019
Репутация:57 ±

Еще отправил ремкомплекты заказчику

78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48

Anat78

Дата: Пятница, 09.10.2020, 15:52 | Сообщение # 17

Администраторы

Anat78

Майор

Сообщений:7019
Репутация:57 ±

Отправил ремкомплект для макиты 14 вольт 2,5ач - можно ставить в корпус батареи 12 вольт даже

78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48

aroottelecom

Дата: Вторник, 10.11.2020, 09:41 | Сообщение # 18

Пользователи

aroottelecom

Рядовой

Сообщений:10
Репутация:0 ±

Очередная задача от рыбаков, сделать 5Ач из стандартного Makita 1834/
Компоновка элементов 21700(tesla) 4.8 АЧ - http://ali.pub/5jbrci
В корпус макита 18 вольт все входит
Плата бмс на 100А - http://ali.pub/5jbr4q

Ничего из корпуса выпиливать или убирать не надо, все входит

Anat78

Дата: Вторник, 10.11.2020, 09:56 | Сообщение # 19

Администраторы

Anat78

Майор

Сообщений:7019
Репутация:57 ±

Установите так же термодатчик именно платы бмс , а то батареи всего на 15А будут сильно греться при работе
Компоновка отличная! но рекомендовал бы все же ставить самсунг 21700-30Т

78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
