Ремонтируем аккумулятор Хитачи BCL1815 18В 1,5ач и делаем из них акб с емкостью 2,5ач

Так, после 7 года эксплуатации аккумуляторы от шуруповёрта Хитачи стали
быстро разряжаться, работать стало невозможно. Кроме этого, зарядка
происходила очень быстро, вместо положенных 60 минут, от силы минут 5.

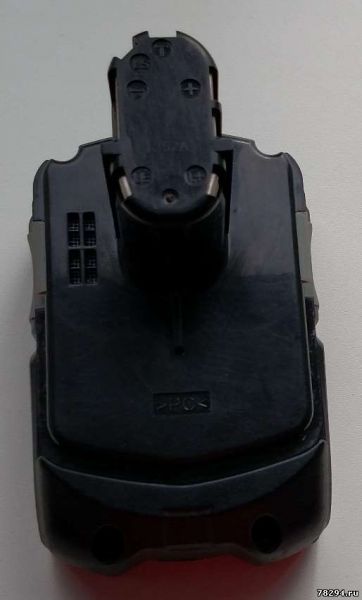

Вот так выглядит штатный аккумулятор:

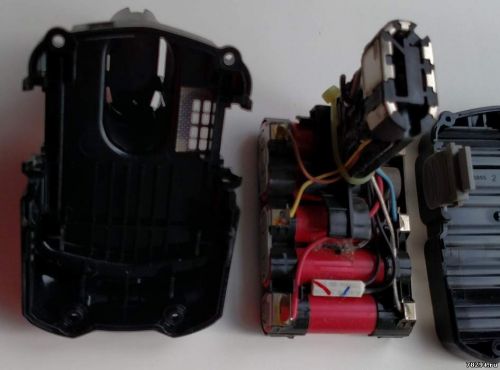

Чтобы вскрыть такой аккумулятор потребуется крестовая отвёртка.

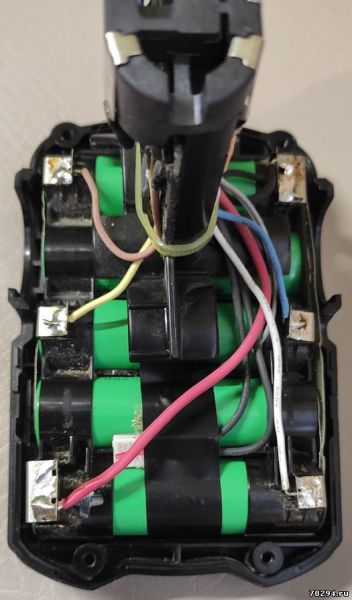

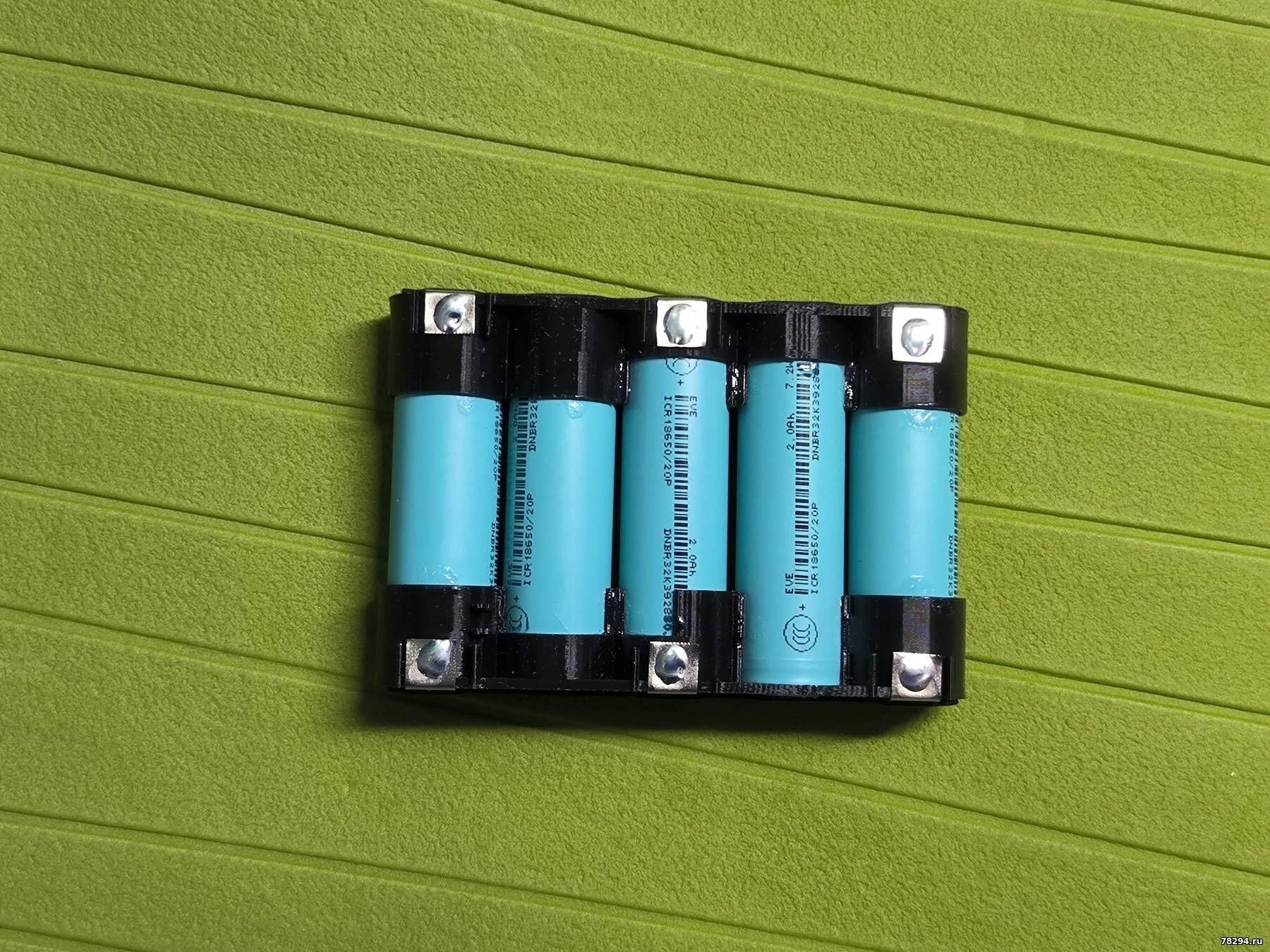

Аккумуляторная батарея состоит из 5 литиевых (Li-ion) "банок" 18650 ёмкостью 1500 mAh каждая, ток до 20А
Все четыре "банки" установлены в пластиковый бокс и соединены последовательно при помощи токоведущих пластин. Пластины приварены к контактам аккумуляторов точечной сваркой. Видно, что это качественная заводская сборка.

Благодаря датчику штатная зарядка измеряет температуру

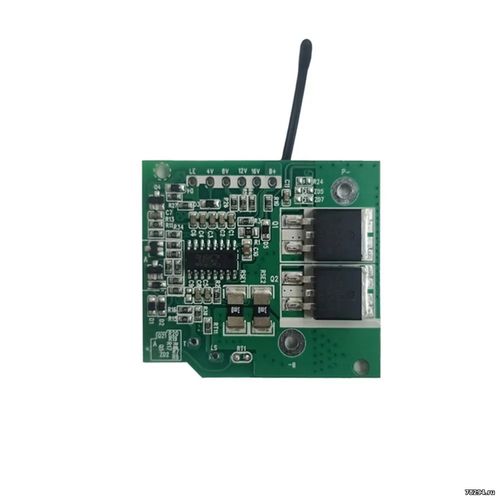

аккумулятора и отключает режим заряда в том случае, если батарея перегрета или имеет температуру ниже +4⁰С. Кроме термодатчика на плате смонтирована схема защиты акб, она залита герметиком.

Измеряем напряжение на каждом элементе, они должны иметь одинаковое напряжение и быть в пределах 3-4вольта
Я произвел замеры и один из элементов показывал 2 вольта.
Значит необходимо менять все элементы сразу на новые.

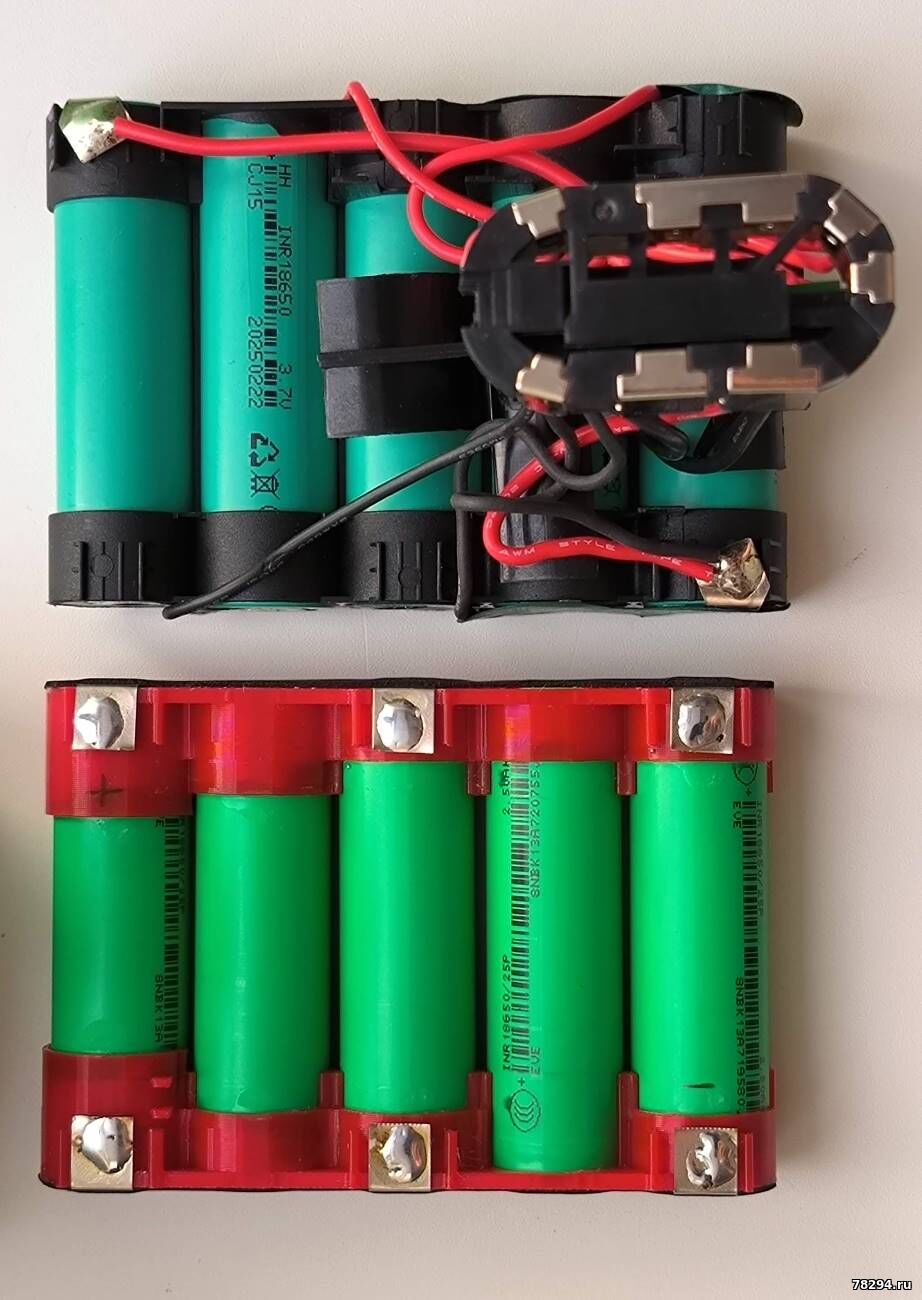

Убираем старые элементы

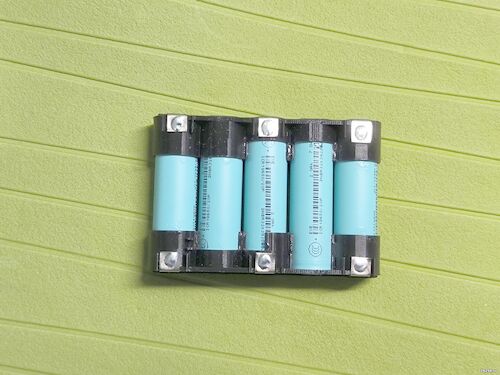

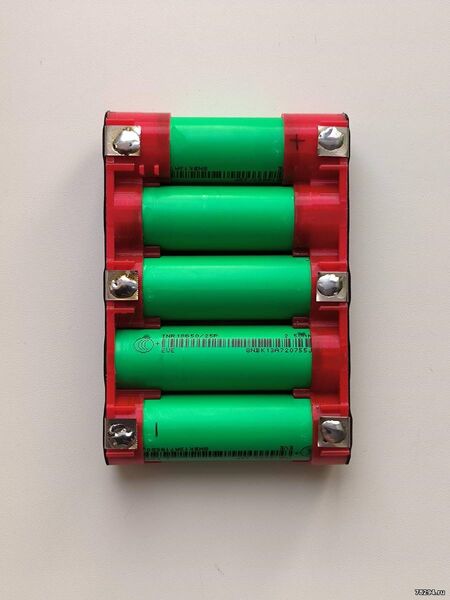

И ставим новые элементы Samsung INR18650-25R с максимальным током до 22А

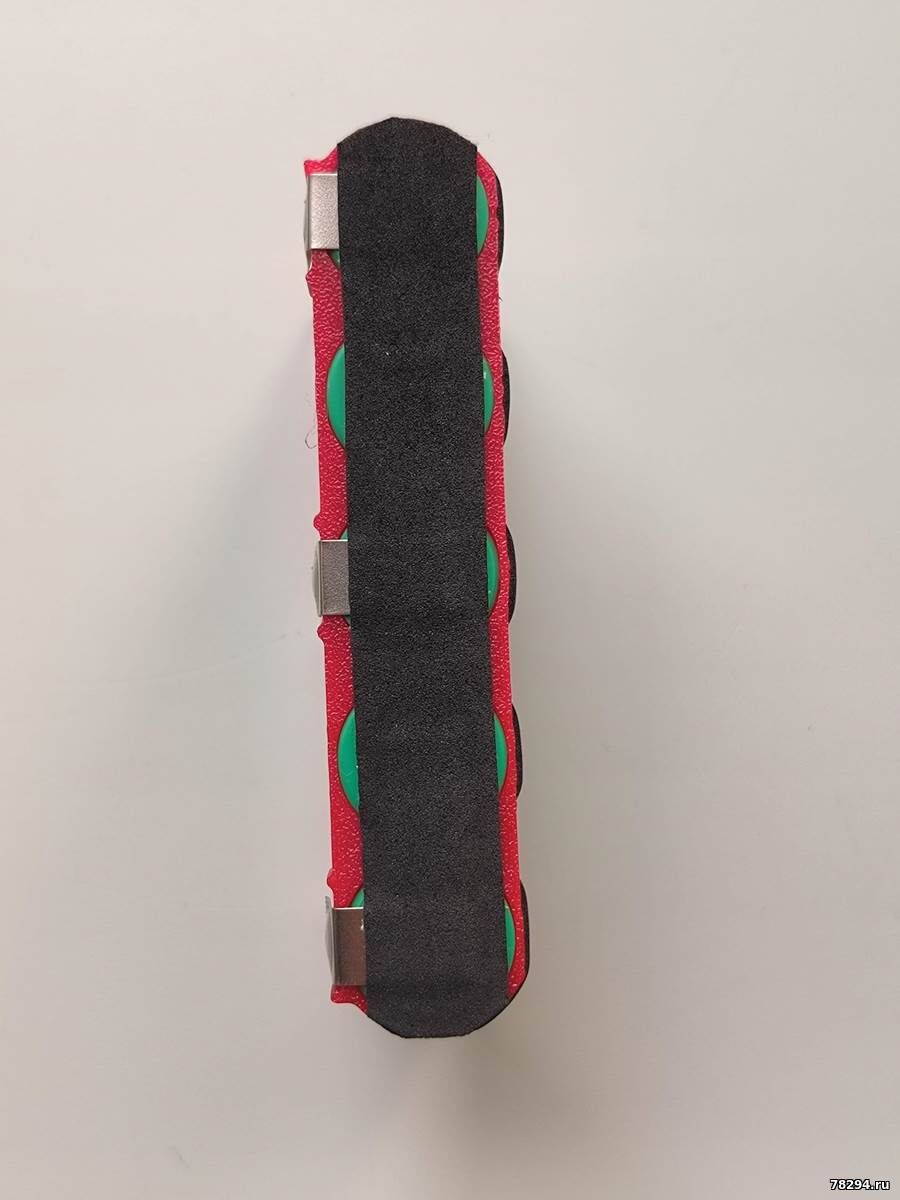

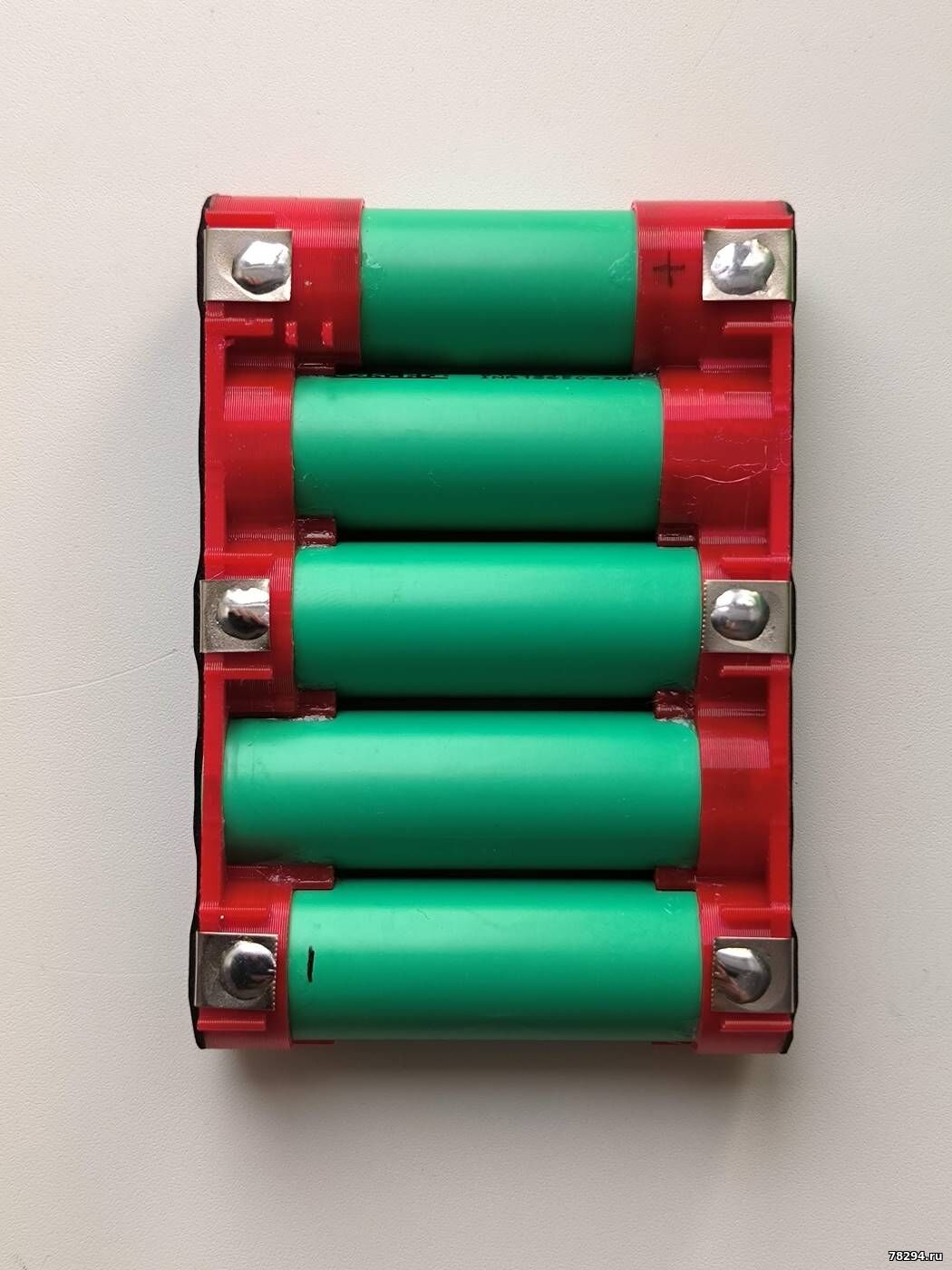

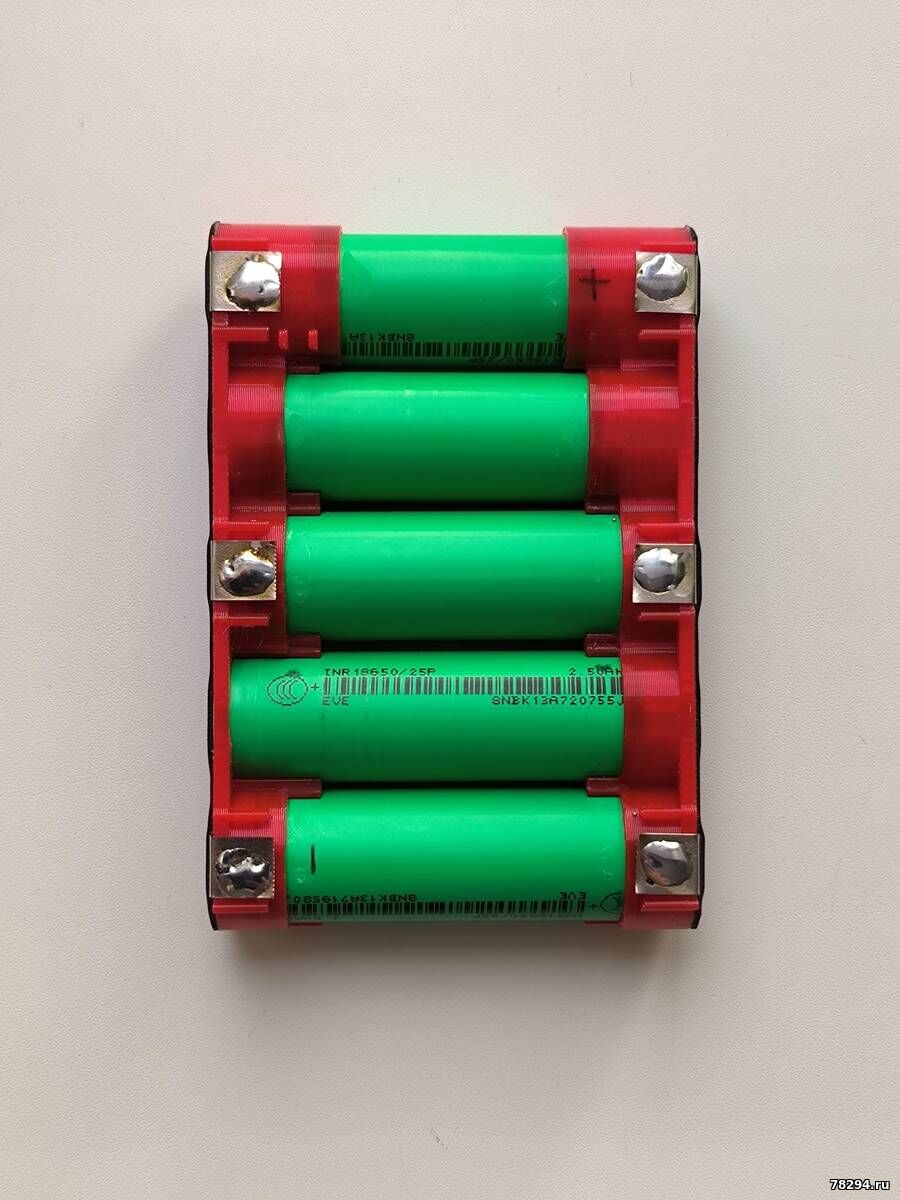

Соединяем между собой элементы сваркой и подключаем все провода от разьема батареи

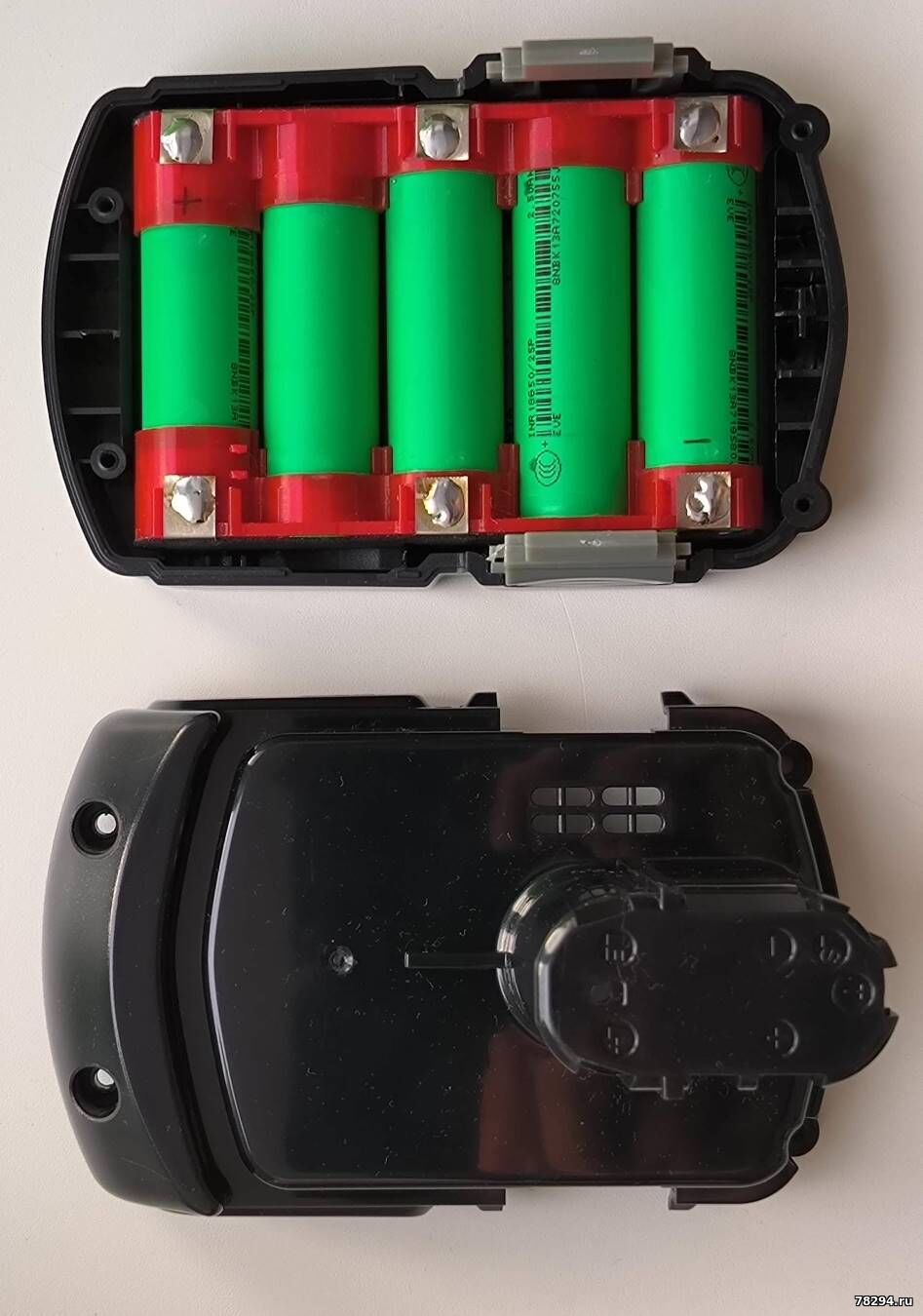

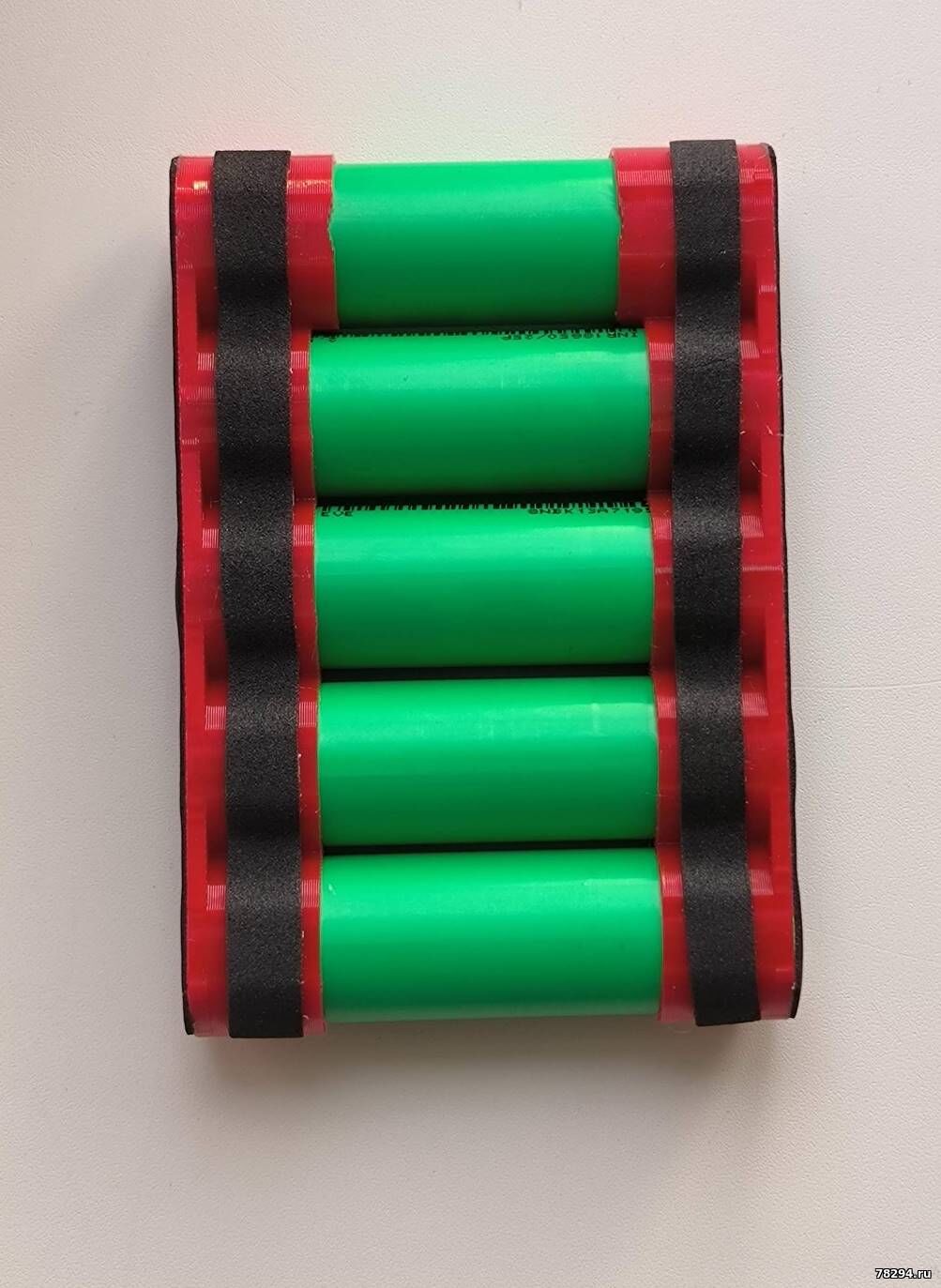

Собираем батарею и проверяем в работе с шуруповерте и то что она заряжается.
